Tổng quan về Bộ điều khiển 2 kênh DALI và 0-10V Bluetooth Casambi CBU-A2D

Phần lớn dự án chiếu sáng thương mại xây dựng trong giai đoạn 2010–2020 đã dùng driver LED có giao diện 0-10V analog. Hạ tầng wiring đầy đủ, driver hoạt động tốt, nhưng hệ thống điều khiển cũ hỏng hoặc chủ đầu tư muốn wireless. Thay toàn bộ driver sang DALI là chi phí lớn và không cần thiết nếu chỉ cần thêm wireless control.

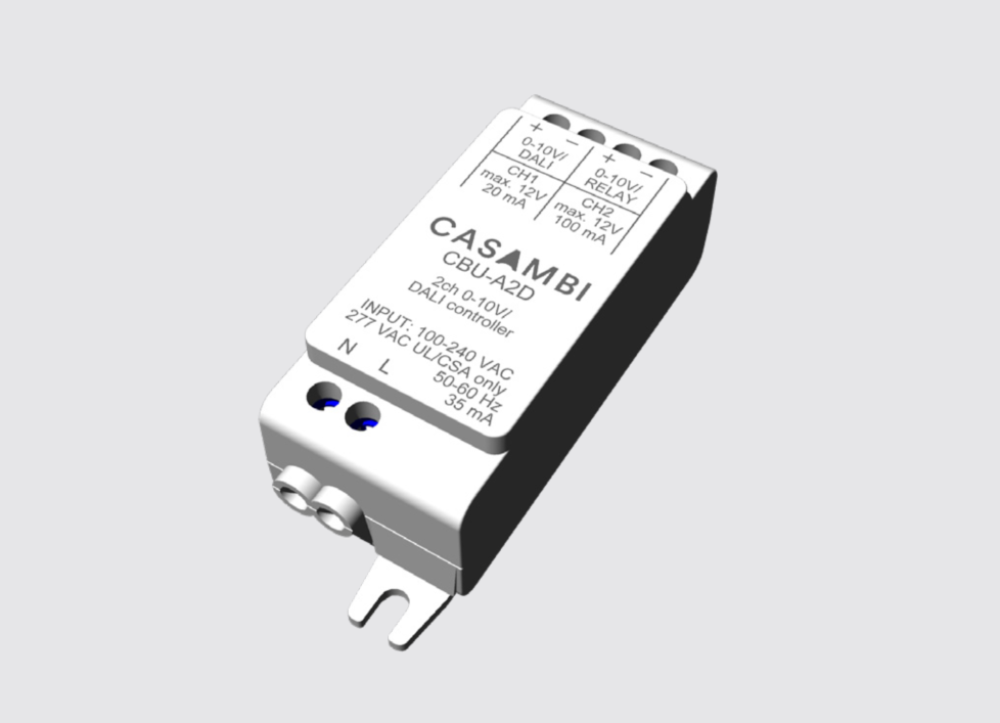

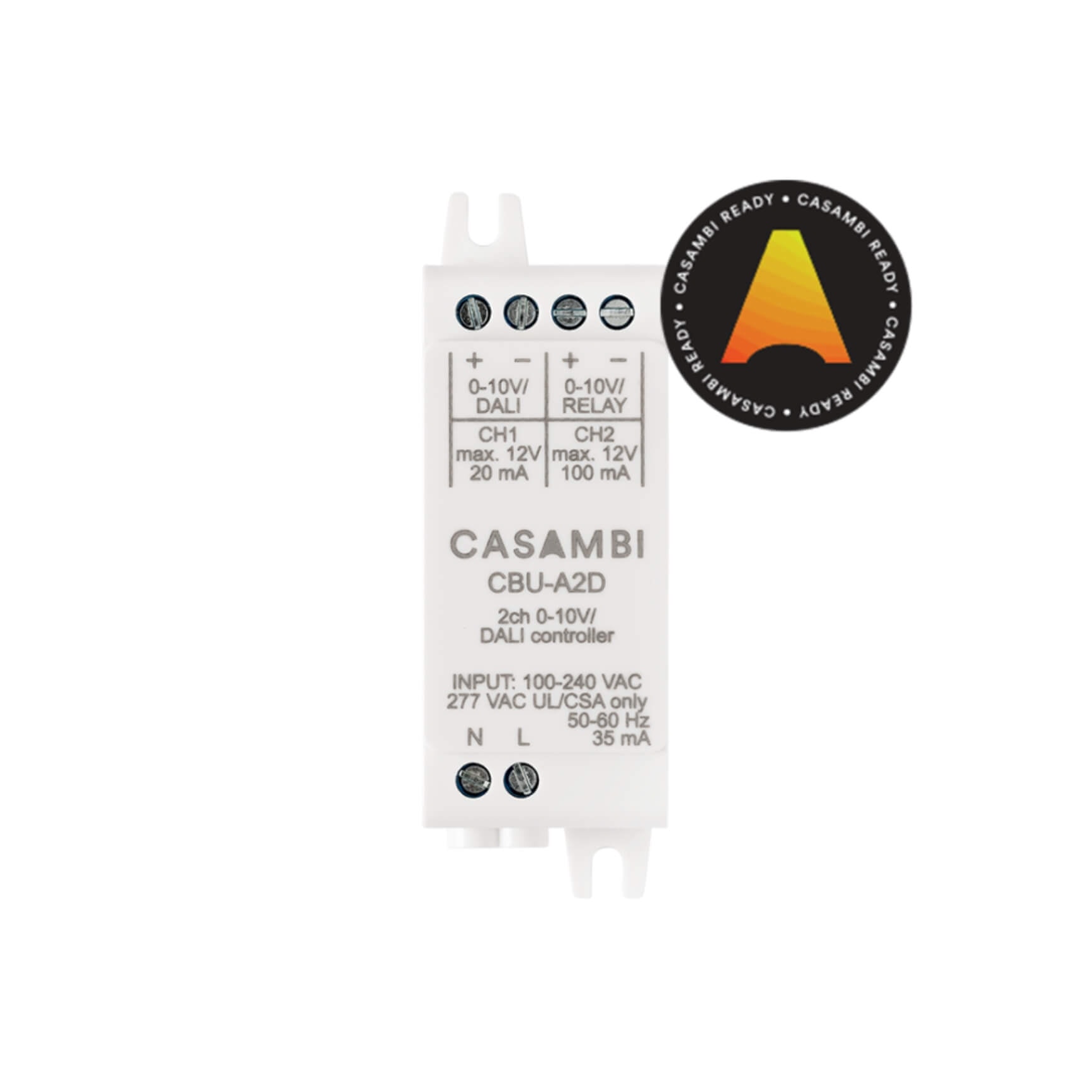

CBU-A2D là giải pháp trực tiếp cho bài toán đó. Không chỉ hỗ trợ 0-10V, CBU-A2D còn tích hợp DALI standalone với bus power supply riêng, cho phép cùng một thiết bị phục vụ cả hai loại driver trong cùng một dự án. Hai kênh điều khiển độc lập, nguồn AC tích hợp, node đồng thời là repeater trong Casambi mesh.

CBU-A2D là gì và Standalone DALI có ý nghĩa gì trong thực tế thi công

Controller 2 kênh hỗ trợ 0-10V và DALI standalone

CBU-A2D có hai kênh output hoạt động độc lập hoàn toàn. CH1 có thể xuất tín hiệu 0-10V analog (sinking, tối đa 7 mA) để điều khiển driver 0-10V chuẩn, hoặc chuyển sang DALI mode với bus power supply 12VDC tích hợp (sourcing, tối đa 20 mA) cho một DALI driver hoặc cảm biến. CH2 có thể xuất 0-10V hoặc tín hiệu relay 12VDC (100 mA) để điều khiển relay bên ngoài.

Chế độ DALI của CBU-A2D là Standalone DALI: thiết bị vừa gửi lệnh DALI vừa tự cấp nguồn cho bus, không cần DALI power supply ngoài. Điều này cho phép triển khai hệ thống DALI đơn giản với số lượng driver nhỏ mà không cần thiết kế bus power supply riêng, giảm đáng kể số lượng linh kiện và phức tạp đấu nối.

Quan trọng: không được nối song song hai output channels của CBU-A2D. Thao tác này gây hỏng vĩnh viễn thiết bị và không có cách khắc phục.

Vai trò trong Casambi BLE Mesh

CBU-A2D tham gia mạng Casambi như một node đầy đủ và đồng thời đóng vai repeater. Trong không gian lớn, nhiều CBU-A2D tự liên kết thành mesh, mở rộng vùng phủ mà không cần gateway trung gian. Phạm vi ngoài trời giữa hai CBU-A2D vượt 50 m, nhưng trong kết cấu kim loại phạm vi giảm mạnh.

Toàn bộ cấu hình, scene, lịch và cảm biến quản lý qua app Casambi miễn phí (iOS 10 trở lên, Android 4.4 trở lên). CBU-A2D cũng hỗ trợ dimming không cần app bằng cách flick wall switch, hữu ích trong giai đoạn vận hành khi chưa cài app hoặc khi người dùng quen thao tác công tắc vật lý.

Các chế độ hoạt động (Fixture Profile)

CBU-A2D có 15 fixture profile chia ba nhóm:

Nhóm 0-10V: Profile mặc định #11503 (0-10V 2CH Dim,Temp NoMix) dùng cho driver tunable white 2 kênh, CH1 nhận giá trị dim trực tiếp, CH2 nhận giá trị nhiệt độ màu trực tiếp mà không mix warm/cool. Profile #11501 (0-10V TW) thực hiện warm/cool mixing tại CBU-A2D. Profile #11500 (2CH 0-10V) điều khiển hai driver 0-10V riêng lẻ độc lập. Profile #11504 (2CH Dim,Vertical) dùng vertical ratio selector, tổng hai kênh bằng dim level. Các profile đơn kênh #11508, #11509, #11499 phù hợp cho driver đơn giản.

Nhóm Control: Profile #11507 (PushButton + Relay) cho phép nút nhấn low voltage điều khiển Casambi, relay CH2 bật/tắt theo custom element.

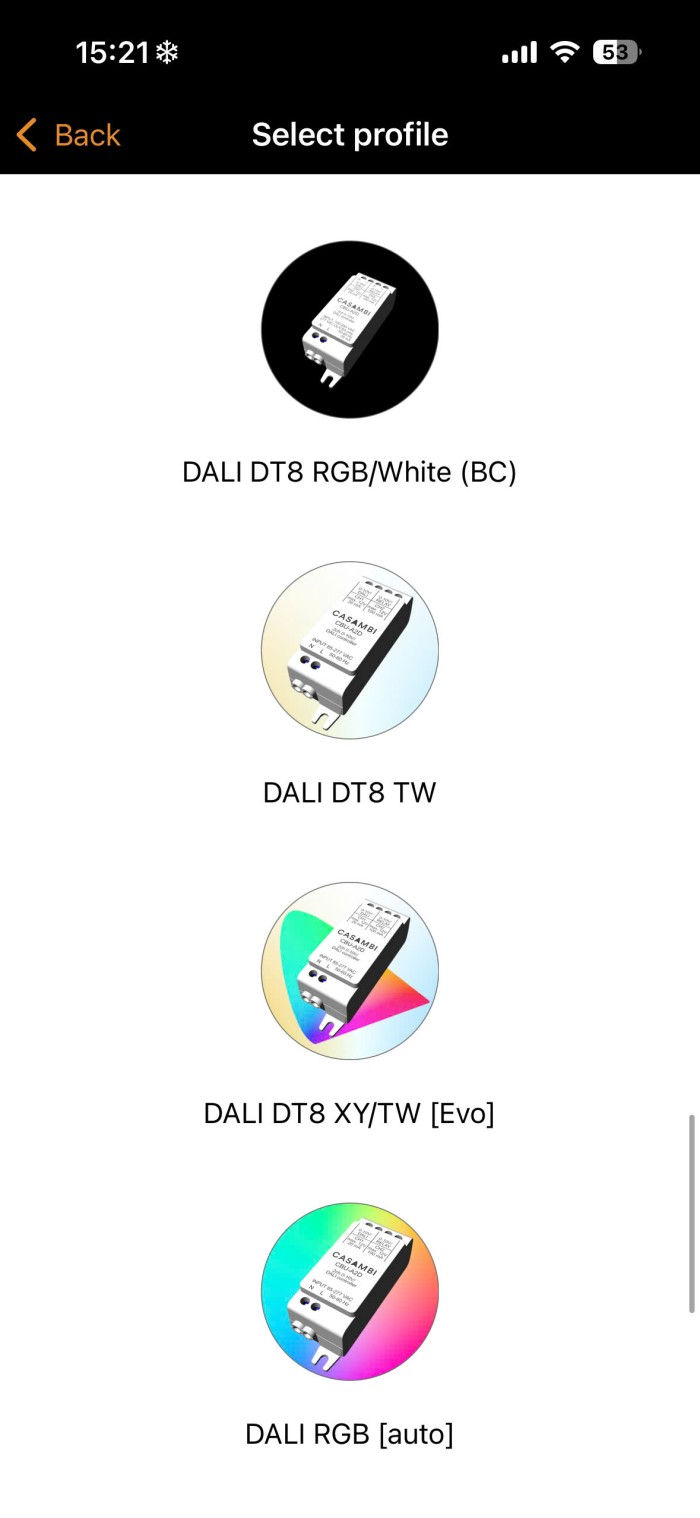

Nhóm DALI: Profile #11510 (DALI/BC/Sensors) cho Broadcast không cần addressing, phù hợp cảm biến DALI presence/daylight. Profile #11513 (DALI 2CH) điều khiển hai driver DALI riêng tại short address A0 và A1. Profile #11514 (DALI 8CH) điều khiển bốn driver tại A0–A3. Profile DT8 bao gồm TW (#11512), RGB/TW mutually exclusive (#11520) và XY/TW (#12115, yêu cầu Evolution).

Kiến trúc 2 kênh: cấu hình linh hoạt theo từng dự án

CBU-A2D có 2 kênh ra hoàn toàn độc lập, được cấu hình qua Fixture Profile trong Casambi App.

Kênh 1 (CH1):

  • Chế độ 0-10V: điện áp ra 0-10VDC, sinking, tối đa 7mA
  • Chế độ DALI: 12VDC sourcing, tối đa 20mA (Standalone DALI)
  • Kết nối tối đa: 10 driver hoặc 1 cảm biến/push button DALI

Kênh 2 (CH2):

  • Chế độ 0-10V: điện áp ra 0-10VDC, sinking, tối đa 7mA
  • Chế độ relay: 12VDC sourcing, tối đa 100mA
  • Kết nối tối đa: 1 driver hoặc 1 relay 12VDC

Lưu ý khi phối kênh: tuyệt đối không đấu song song 2 kênh ra với nhau, sẽ gây hỏng vĩnh viễn thiết bị.

Fixture Profiles phổ biến trong thực tế

Bảng dưới liệt kê các profile hay dùng nhất khi triển khai CBU-A2D

Type  Profile#  Profile  Description
0-10V 11503 * 0-10V 2CH Dim, Temp (NoMix) Two-channel 0-10V dimmer for tuneable white. Note that this mode does not perform warm/cool mixing, but directly sends dimmer value to output 0 and temperature value to output 1.
11501 0-10V TW  Two channel warm/cool mixer.
11508 0-10V (on/off)  Basic one channel 0-10V dimmer.
11509 0-10V (PB)  Basic one channel 0-10V dimmer.
11499 0-10V + Relay  Basic one channel 0-10V dimmer.
11500 2CH 0-10V  Two-channel 0-10V dimmer.
11504 2CH Dim,Vertical  Two-channel luminaire with dimmers and vertical ratio selector (sum of channels is same as dim level)
Control  11507 PushButton + Relay CBU-A2D with low voltage push button connected to Analog / Digital dimming interface.Relay can be controlled with ON/OFF custom element.
DALI 11513 DALI 2CH Two channel luminaire. Dimmer #1: address #0 dimmer #2: address #1
11514 DALI 8CH Four channel luminaire. Dimmer #1: address #0 Dimmer #2: address #1 Dimmer #3: address #2 Dimmer #4: address #3
11510 DALI/BC/Sensors  Basic DALI broadcast dimmer, no short addressing required.
11520 DALI DT8 RGB/TW  DALI DT8 dimmer with mutually exclusive RGB or TC (color temperature) controls.
11512 DALI DT8 TW Dimmer with tuneable white for CBU-ASD with DALI DT8 driver supporting TC color model: warm/cool mixing is done by DALI driver, and CBU-ASD sets dimlevel and temperature values.
12115 DALI DT8 XY/TW (Evo)  Multichannel DALI DT8 dimmer supporting 'XY' color-type control
11511 DALI TW  Two channel warm/cool mixer

Một số Profile cơ bản được sử dụng nhiều:

Profile Ứng dụng Ghi chú
0-10V 2CH Dim, Temp (NoMix) Tunable White 2 kênh, không mix warm/cool Mặc định (Profile #11503)
0-10V TW Warm/Cool mixer tự động Driver có 2 kênh Warm+Cool riêng
0-10V + Relay Dimming + on/off hoàn toàn Khi driver không tắt qua tín hiệu 0-10V
DALI DT8 TW Tunable White qua DALI DT8 TC Driver tự tính mix warm/cool
DALI DT8 RGB/TW RGB hoặc CCT qua DT8 Chọn 1 trong 2 color model
DALI/BC/Sensors DALI broadcast + cảm biến thụ động Không cần địa chỉ ngắn DALI

Kinh nghiệm từ thi công thực tế: nếu driver hỗ trợ DALI DT8 TW, ưu tiên dùng profile đó thay vì 0-10V TW. DT8 cho phép driver tự tính toán mix warm/cool theo CCT target, độ chính xác màu sắc cao hơn đáng kể so với mixer cứng qua 2 kênh 0-10V điện áp.
Casambi Mesh: 250 node, không hub, không gateway

CBU-A2D vận hành trong mạng mesh Casambi Bluetooth Low Energy. Mỗi unit đồng thời hoạt động như một repeater, tự động thiết lập và duy trì mạng lưới mà không cần cấu hình thủ công. Tối đa 250 node trên một network Casambi Classic.

Với điều khiển local trong tòa nhà, không cần thiết bị hạ tầng bổ sung và không có phí bản quyền phần mềm. Điều khiển qua Casambi App (iOS/Android, miễn phí) hoặc push button kết nối vật lý.

Ứng dụng theo loại công trình

Retrofit driver 0-10V sang wireless Casambi

Trong dự án văn phòng hoặc trường học đã có driver LED 0-10V với wiring hoàn chỉnh, CBU-A2D thay thế bộ điều khiển cũ mà không đụng đến driver hay cáp điều khiển. Mỗi CBU-A2D kiểm soát một hoặc hai driver trong vùng, tất cả tự liên kết thành Casambi mesh.

Trong dự án có hệ thống chiếu sáng phân vùng nhiều khu vực, mỗi khu vực có một CBU-A2D với scene đã lập trình. Người dùng điều khiển qua app hoặc wall switch flick. Khi chủ đầu tư muốn nâng cấp thêm timer hoặc cảm biến sau này, không cần thay thiết bị, chỉ cần thêm sensor DALI vào CH1 ở chế độ DALI hoặc thêm node Casambi cảm biến vào mesh.

Tunable white và DALI standalone cho dự án quy mô nhỏ

Trong các dự án retail, phòng họp hoặc khu vực đặc biệt cần tunable white nhưng số lượng driver ít, CBU-A2D với DALI standalone là lựa chọn tối giản về wiring. Một CBU-A2D kiểm soát một driver DT8 TW qua DALI mà không cần DALI power supply riêng. Profile #11512 (DALI DT8 TW) để driver xử lý warm/cool mixing, CBU-A2D chỉ gửi dim level và color temperature target.

Với hệ thống RGB hoặc RGBW dùng driver DT8, profile #11520 (DALI DT8 RGB/TW) cho phép chuyển đổi giữa chế độ màu RGB và color temperature TC trên cùng một slider trong app. Ứng dụng phổ biến trong không gian entertainment, hospitality hoặc showroom cần thay đổi mood ánh sáng linh hoạt.

Hướng dẫn sơ đồ đấu dây cơ bản cho CBU-A2D

Sơ đồ kết nối

Lưu ý lắp đặt và an toàn điện

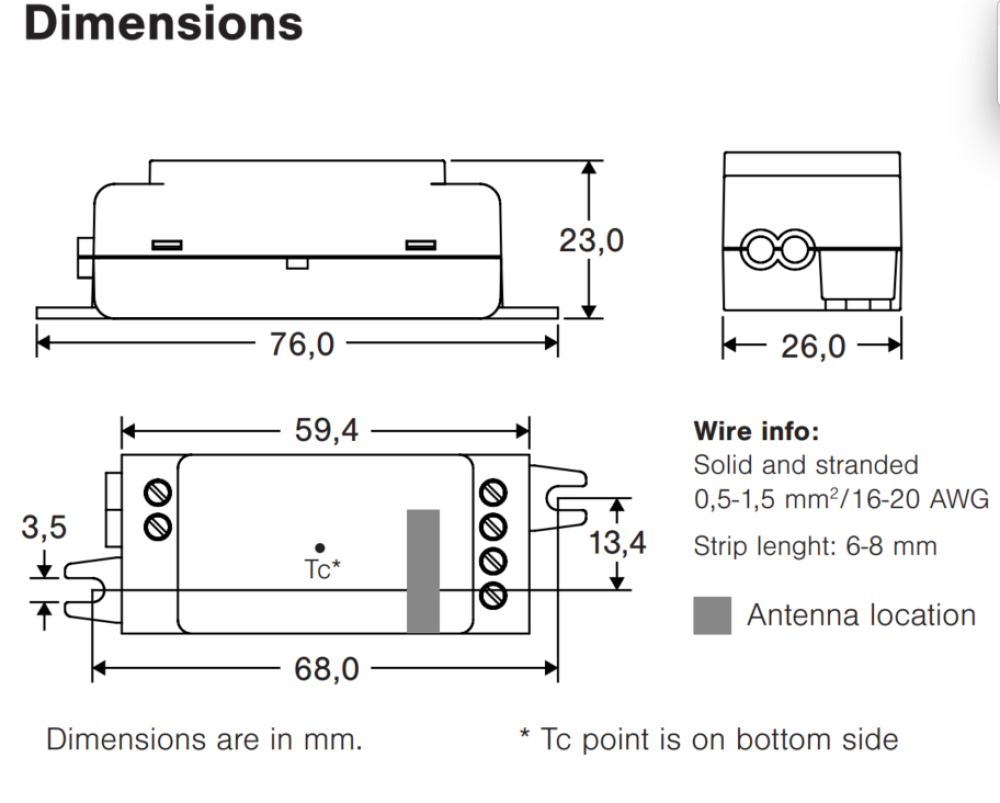

Không được lắp trong vỏ kim loại. Tín hiệu BLE 2,4GHz suy giảm mạnh khi có cấu trúc kim loại bao quanh. Vỏ nhựa hoặc hộp điện có lỗ thoáng là lựa chọn phù hợp. IP20 chỉ cho phép lắp trong nhà.

Tiết diện dây đầu vào tối thiểu 0,5mm², tối đa 1,5mm². Lực xiết 0,4Nm, tuốt dây 6-8mm. Không đấu song song 2 kênh ra: sẽ gây hỏng thiết bị vĩnh viễn. Chỉ thợ điện có chuyên môn mới được thực hiện đấu nối khi có điện áp 100-240VAC.

Sau lắp đặt, kiểm tra network map trong Casambi App. Mỗi node phải thấy được ít nhất 1 node khác. Node bị cô lập cần di chuyển vị trí hoặc bổ sung unit trung gian để làm repeater.

Kết luận

CBU-A2D là lựa chọn duy nhất trong dòng Casambi khi dự án dùng driver 0-10V và cần wireless control mà không thay driver. Ngoài ra phù hợp cho tunable white 2 kênh và DALI standalone với số lượng driver ít. Hai kênh độc lập, relay support, dimming không app qua flick switch và 15 fixture profile cho phép CBU-A2D xử lý đa dạng tình huống thực tế ngoài công trường.

Để được tư vấn lựa chọn profile phù hợp, thiết kế wiring và tích hợp CBU-A2D vào hệ thống Casambi theo đặc thù công trình, liên hệ đội kỹ thuật chúng tôi: Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

Không. CBU-A2D hoạt động theo một chế độ tại một thời điểm, chọn qua fixture profile. CH1 là 0-10V hoặc DALI, không phải cả hai đồng thời. Nếu cần điều khiển cả 0-10V và DALI trong cùng một vùng, cần dùng hai thiết bị riêng biệt.

Hai kênh của CBU-A2D có đặc tính điện khác nhau (sinking và sourcing với dòng khác nhau). Nối song song gây xung đột điện áp, dẫn đến hỏng vĩnh viễn cả hai kênh. Không có giải pháp sửa chữa sau khi xảy ra sự cố này.

Nhiều driver 0-10V không tắt hoàn toàn khi nhận tín hiệu 0V mà chỉ dim xuống mức tối thiểu (~5-10%). Nếu yêu cầu tắt hoàn toàn (đặc biệt trong phòng họp, phòng ngủ khách sạn), cần relay 12VDC trên CH2 để ngắt nguồn AC của driver. Relay phải có diode chống flyback tích hợp.

Có, ngoại trừ profile DALI DT8 XY/TW (#12115) yêu cầu Evolution network. Các profile 0-10V và DALI cơ bản hoạt động trên cả Classic lẫn Evolution.

Bật đèn từ wall switch. Tắt nhanh (dưới 1 giây) rồi bật lại: dim level bắt đầu tăng dần. Tắt/bật lần nữa để lưu mức mong muốn. Nếu không thao tác lần hai trong 8 giây, đèn lên 100%. Tính năng này cũng dùng để chuyển giữa các scene đã định nghĩa trước, hữu ích khi commissioning hoặc khi người dùng cuối quen thao tác công tắc vật lý.

CBU-DCS là passive DALI controller không có nguồn AC riêng, lấy điện từ DALI bus và quản lý toàn bộ DALI line với nhiều driver. CBU-A2D có nguồn AC riêng nhưng DALI standalone chỉ điều khiển được tối đa 1 driver trên CH1
