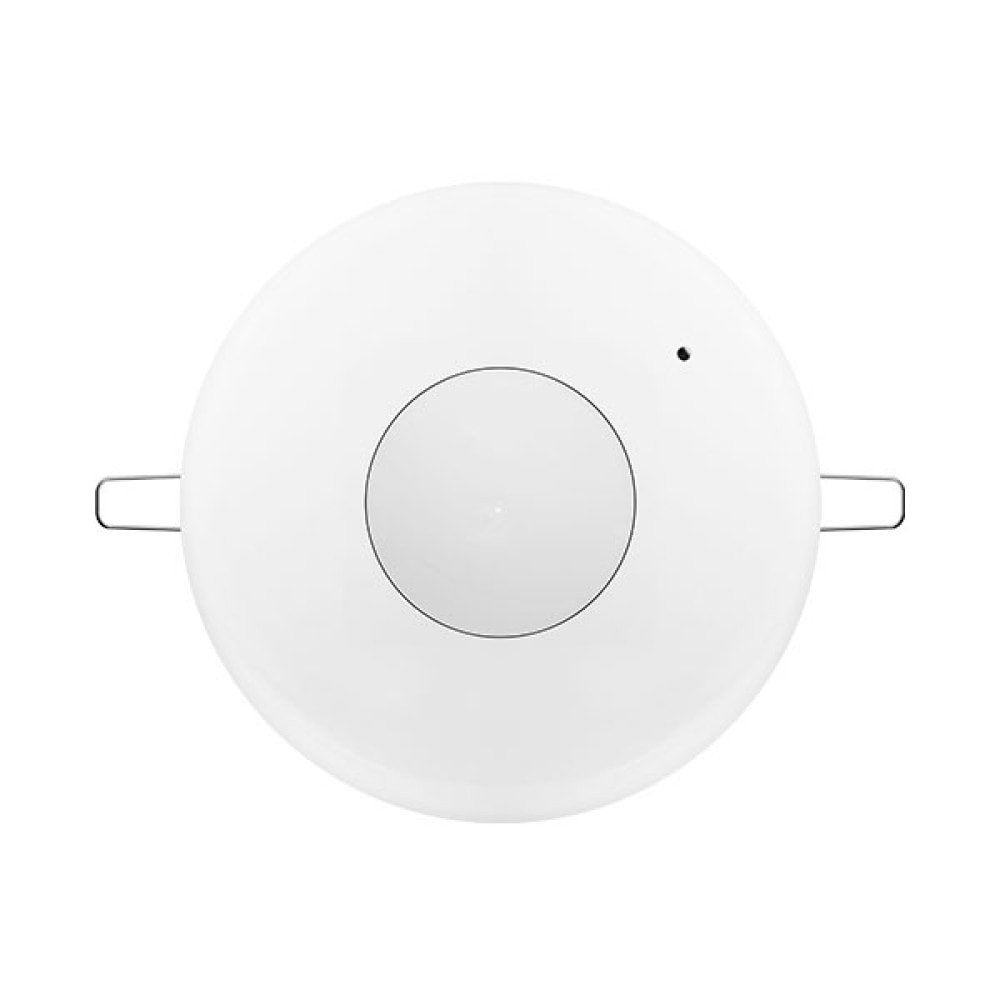

Satel SLIM-R-DUAL-AC - Cảm Biến Chuyển Động PIR + Microwave Gắn Âm Trần 230VAC
Satel SLIM-R-DUAL-AC là dual technology ceiling detector kết hợp PIR (passive infrared) và microwave 24.125 GHz trong cùng một thân thiết bị âm trần, điều khiển trực tiếp tải đèn 230VAC qua relay 8A/250VAC. Relay chỉ kích khi cả hai cảm biến đồng thời phát hiện chuyển động trong cửa sổ 3 giây, giảm đáng kể nguy cơ false alarm so với PIR đơn. SLIM-R-DUAL-AC chia sẻ toàn bộ form factor và cấu hình cơ học với SLIM-R-PIR-AC (lỗ cắt trần ø100mm, ba potentiometer, relay NO), chỉ khác ở công nghệ cảm biến và mức giá. Thiết bị phù hợp cho văn phòng có điều hòa thổi mạnh, khu vực có biến động nhiệt từ HVAC, hoặc bất kỳ môi trường nào mà PIR đơn hay bị false alarm.
Dual Technology hoạt động thế nào
Relay SLIM-R-DUAL-AC chỉ kích khi cả hai điều kiện được thỏa mãn trong cùng cửa sổ 3 giây:
- PIR phát hiện: Sự thay đổi nhiệt hồng ngoại do cơ thể người di chuyển qua vùng phủ.
- Microwave phát hiện (24.125 GHz): Sóng radar phản xạ từ vật thể chuyển động phát hiện qua hiệu ứng Doppler.
Hai cảm biến hoạt động trên hai nguyên lý vật lý hoàn toàn khác nhau. False alarm thường xảy ra khi chỉ một trong hai nguyên lý bị kích bởi nhiễu:
- Luồng khí lạnh từ điều hòa thay đổi đột ngột: kích PIR nhưng microwave không phát hiện chuyển động vật thể -> không kích relay.
- Cửa kính rung do gió: kích microwave nhưng PIR không thấy thay đổi nhiệt -> không kích relay.
- Người đi qua thực sự: kích cả PIR lẫn microwave trong 3 giây -> relay kích.
Cơ chế AND logic giữa 2 sensor này là lý do SLIM-R-DUAL-AC ít false alarm hơn đáng kể so với SLIM-R-PIR-AC trong môi trường biến động.

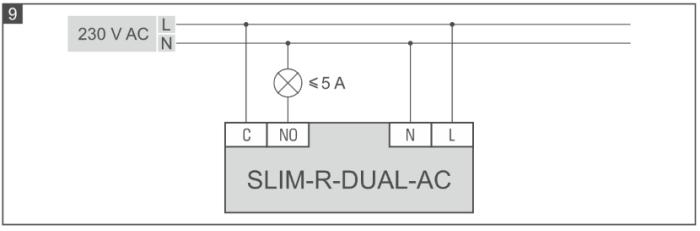

Sơ đồ đấu dây (Terminal Block)
SLIM-R-DUAL-AC có cùng sơ đồ đấu nối với SLIM-R-PIR-AC. Kết nối trực tiếp vào lưới 230VAC và tải đèn, không cần nguồn DC phụ.
| Terminal | Chức năng | Ghi chú |
|---|---|---|
| L | Phase 230VAC vào | Dây nâu/đỏ -- nguồn điện lưới |
| N | Neutral 230VAC vào | Dây xanh dương -- trung tính lưới |
| C | Common relay | Nối chung relay |
| NO | Ngõ ra relay (Normally Open) | Phase ra tải đèn; đóng khi PIR VÀ MW cùng phát hiện |
Lưu ý đấu nối:
- Neutral của tải đèn nối trực tiếp vào N, không đi qua relay.
- Phase tải đèn đấu vào NO; relay đóng khi cả hai sensor detect trong 3 giây.
- Tải tối đa: 8A / 250VAC. Cáp flexible 0.5 -- 0.75 mm².
Chọn vị trí lắp đặt

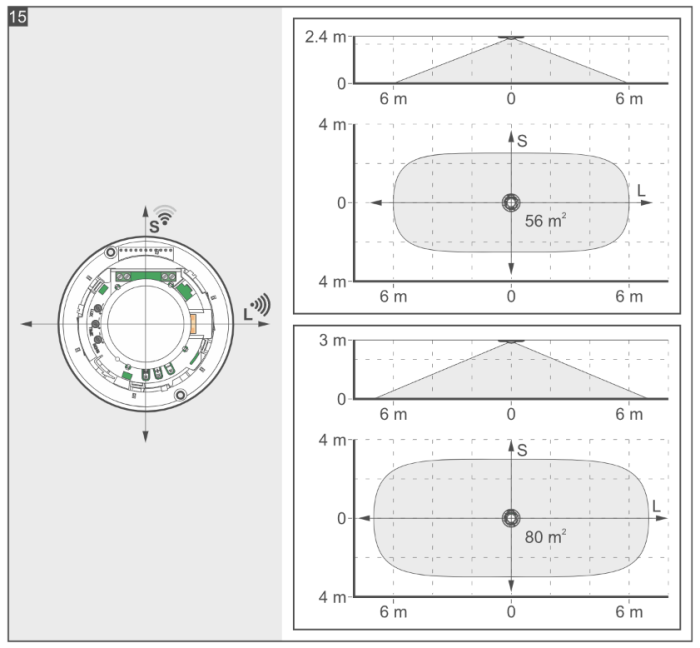

Chiều cao và hướng phủ
SLIM-R-DUAL-AC lắp ở chiều cao 2.4 -- 3.5m, cùng yêu cầu với SLIM-R-PIR-AC. Trục dài của vùng phủ elip đi qua potentiometer TIME: xoay vỏ để trục này hướng theo chiều di chuyển chính trong phòng.
Microwave 24.125 GHz xuyên qua vách thạch cao mỏng và kính thường, nên đặt thêm chú ý về hướng của microwave beam khi phòng bên cạnh có chuyển động. Thực tế trong dải chiều cao 2.4 -- 3.5m, điều này ít gây vấn đề vì góc beam hướng xuống sàn là chính.
Môi trường phù hợp
SLIM-R-DUAL-AC đặc biệt phù hợp khi PIR đơn hay gặp false alarm:
- Văn phòng có điều hòa thổi mạnh: Nhiệt độ phòng thay đổi nhanh tại vị trí gần miệng gió HVAC làm PIR đơn nhạy cảm. Dual technology lọc bỏ false alarm này.
- Phòng có cửa sổ lớn: Ánh nắng di chuyển qua sàn và tường có thể kích PIR. Microwave không bị ảnh hưởng bởi thay đổi nhiệt từ ánh sáng.
- Khu vực có nguồn nhiệt di động: Lò sưởi, bếp nấu nước, máy in nhiệt -- những thiết bị tỏa nhiệt nhưng không phải người.
- Hành lang có cửa ra ngoài thường xuyên đóng mở: Luồng gió ngoài tràn vào gây PIR false alarm. Dual technology xử lý tốt hơn.

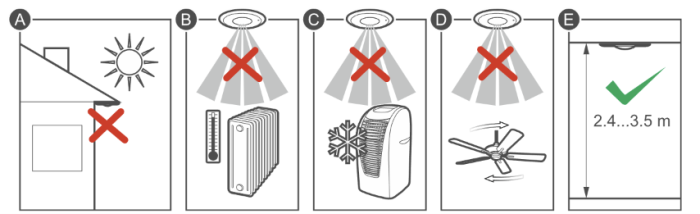

Những vị trí cần tránh
Tránh lắp trong không gian có vật thể kim loại lớn di chuyển (quạt trần, rèm kim loại) vì microwave có thể phát hiện chuyển động của các vật này. Không lắp indoor nếu nhiệt độ ngoài dải -10°C đến +55°C.

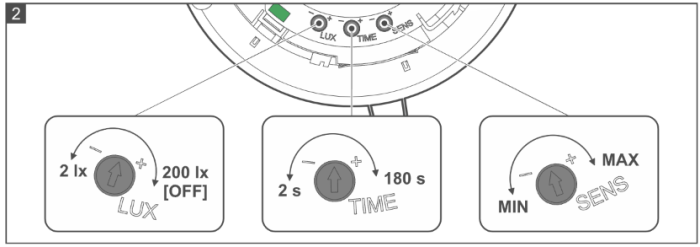

Cấu hình 3 Potentiometer
SLIM-R-DUAL-AC có 3 potentiometer giống hệt SLIM-R-PIR-AC.
| Potentiometer | Chức năng | Dải giá trị | Ghi chú |
|---|---|---|---|
| LUX | Ngưỡng dusk sensor | 2 -- 200 lx | 200 lx = dusk sensor disabled |
| TIME | Thời gian giữ relay ON | 2, 4, 6, 8, 10, 12, 14, 20, 30, 40, 60, 80, 100, 120, 150, 180 giây | Nhảy bậc, không tuyến tính hoàn toàn |
| SENS | Độ nhạy PIR | Low -- High | Giảm nếu vẫn còn false alarm |
Potentiometer LUX
- LUX = 2 lx: Relay chỉ kích khi phòng rất tối. Không kích vào ban ngày dù có người.
- LUX trung gian: Relay kích khi độ sáng môi trường thấp hơn ngưỡng đặt. Phù hợp hành lang thiếu sáng.
- LUX = 200 lx: Dusk sensor vô hiệu hóa. Relay kích bất kể ánh sáng -- dùng khi cần hoạt động 24/7.
Các bước nhảy TIME
2s -- 4s -- 6s -- 8s -- 10s -- 12s -- 14s -- 20s -- 30s -- 40s -- 60s -- 80s -- 100s -- 120s -- 150s -- 180s
Khuyến nghị: WC công cộng 60 -- 120s; hành lang 10 -- 30s; phòng làm việc 60 -- 180s.
Quy trình lắp đặt
Chuẩn bị
Cắt lỗ tròn ø100mm trên tấm trần giả. Kéo cáp 3 dây (L, N, dây phase tải đèn) đến vị trí. Ngắt CB trước khi đấu nối.
Đấu nối điện
- Mở vỏ SLIM-R-DUAL-AC.
- Điều chỉnh sơ bộ 3 potentiometer (LUX, TIME, SENS) trước khi lắp vào trần.
- Đấu dây phase lưới vào terminal L; neutral lưới vào N.
- Đấu phase tải đèn vào NO; neutral đèn nối trực tiếp đến N.
- Kiểm tra lại cực tính và tiết diện cáp (0.5 - 0.75 mm² flexible).
- Lắp lại vỏ.
Lắp vào trần

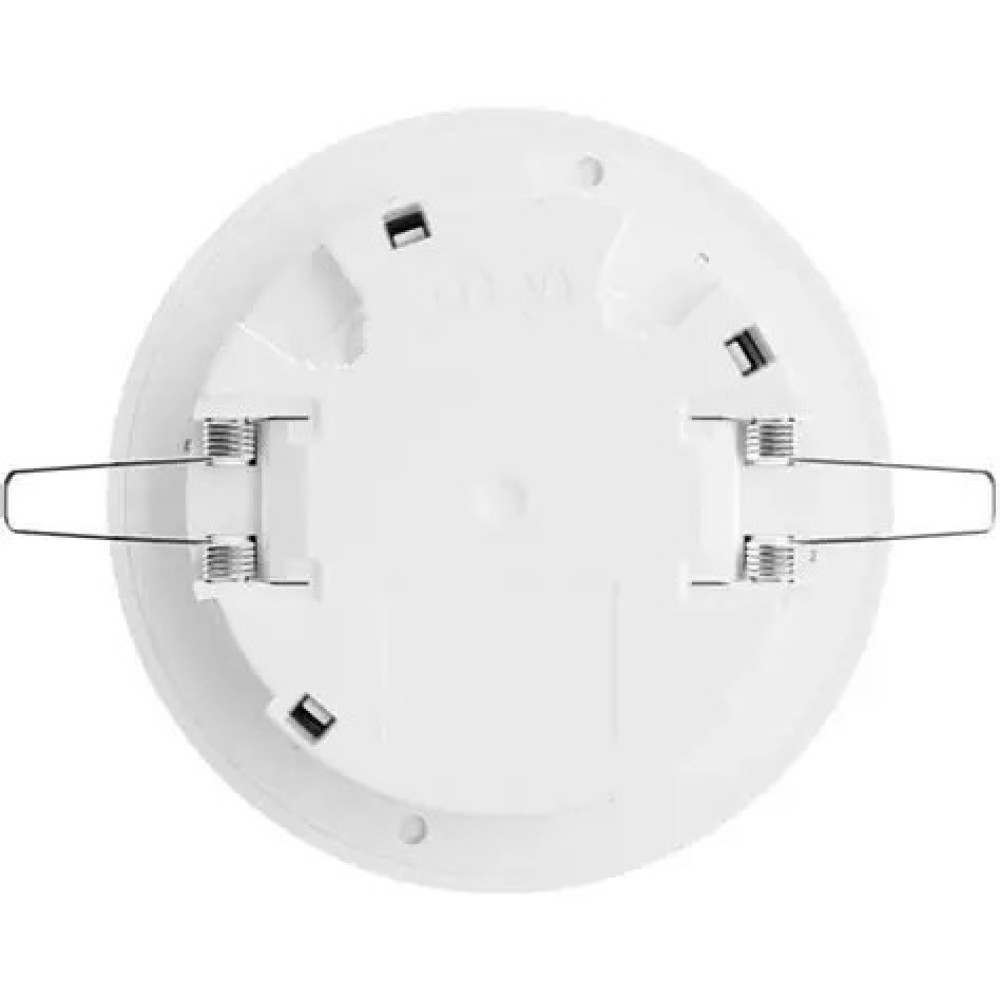

- Đẩy thân detector vào lỗ ø100mm từ dưới lên. Lò xo tự bung và kẹp vào cạnh sau tấm trần giả.
- Kiểm tra bề mặt vỏ phẳng với mặt trần.
Cấp điện và warm-up
- Đóng CB. Relay ON trong khoảng 30 giây sau khi cấp điện -- warm-up bình thường, không phải lỗi.
- Sau 30 giây, relay OFF. Thiết bị hoạt động chính xác.
- Thử nghiệm: đi qua vùng phủ bình thường. Relay phải kích trong 1 - 3 giây (dual phải đợi cả 2 sensor detect nên có thể chậm hơn PIR đơn một chút).
- Kiểm tra time-out sau khi dừng chuyển động khớp với TIME đã đặt.
Tips thực tế với Dual Technology
- Nếu relay không kích dù có người đi qua: tăng SENS hoặc kiểm tra hướng đi của người có cắt ngang vùng phủ của cả 2 sensor. Dual technology yêu cầu cả 2 sensor phải thấy chuyển động trong 3 giây, nên người đi qua rất nhanh (trên 3 m/s) có thể không kịp trigger đủ.
- Nếu còn false alarm sau khi chuyển từ PIR đơn sang Dual: giảm SENS xuống mức thấp hơn và kiểm tra lại nguồn gây false alarm là gì -- quạt trần kim loại và rèm nhôm di chuyển có thể trigger cả 2 sensor.
- Thời gian phản hồi của Dual thường nhỉnh hơn PIR đơn một chút do cần xác nhận từ 2 sensor trong 3 giây.
- Kiểm tra warm-up sau khi cấp điện: relay ON khoảng 30 giây rồi tự OFF. Nếu relay không OFF sau 30 giây, kiểm tra đấu nối L và N.
- Với dự án lắp nhiều thiết bị: điều chỉnh 3 potentiometer đồng bộ trước khi lắp vào trần để rút ngắn thời gian commissioning tại công trường.
- SLIM-R-DUAL-AC có thể thay thế trực tiếp SLIM-R-PIR-AC trên cùng lỗ cắt ø100mm và cùng cáp đấu nối -- không cần can thiệp gì thêm ngoài việc hoán đổi thân thiết bị.
Khi nào chọn SLIM-R-DUAL-AC
- Văn phòng với hệ thống điều hòa VRV/VRF thổi mạnh: PIR đơn hay false alarm do luồng gió lạnh. SLIM-R-DUAL-AC phân biệt luồng gió (chỉ kích PIR) với người thật (kích cả 2 sensor).
- Phòng có cửa sổ hoặc cửa ra vào thường xuyên đóng mở: Thay đổi nhiệt đột ngột từ ngoài không đủ để trigger cả microwave.
- Khu vực có biến động nhiệt không phải người: Lò nấu nước tự động, máy photocopy, thiết bị tỏa nhiệt. PIR đơn có thể nhầm, dual technology yêu cầu thêm chuyển động thực.
- Dự án yêu cầu tỷ lệ false alarm thấp: Văn phòng khách hàng, phòng hội đồng quản trị, showroom -- nơi đèn tự bật không lý do gây phiền hà cho người dùng.
- Hành lang có giao thoa luồng gió: Hành lang dài với nhiều cửa hai đầu, gió lùa thường xuyên.
Nếu môi trường ổn định, ít nhiễu nhiệt, và ngân sách hạn chế: SLIM-R-PIR-AC là lựa chọn đơn giản hơn với hiệu năng đủ dùng.
Kết luận
SLIM-R-DUAL-AC là lựa chọn khi môi trường lắp đặt không đủ ổn định cho PIR đơn: văn phòng điều hòa thổi mạnh, khu vực nhiều biến động nhiệt, hoặc hành lang có gió lùa.
Dual technology PIR + microwave 24.125 GHz với AND logic trong 3 giây giải quyết vấn đề false alarm mà không làm phức tạp đấu nối hay cài đặt. Cùng 3 potentiometer, cùng lỗ cắt trần ø100mm, cùng relay 8A/250VAC như SLIM-R-PIR-AC -- nâng cấp lên Dual chỉ cần thay thân thiết bị, không cần đục trần hay đi lại cáp.
Với bảo hành 5 năm, standalone 230VAC không cần panel, và tiết diện cáp đấu nối tiêu chuẩn 0.5 -- 0.75 mm², SLIM-R-DUAL-AC triển khai nhanh trong mọi dự án thương mại không cần hạ tầng điều khiển thêm.
Cần PIR đơn cho môi trường ổn định chi phí thấp hơn: tham khảo SLIM-R-PIR-AC.
SLIM-R-DUAL-AC được phân phối chính hãng tại Việt Nam bởi KNXStore (Công ty CP Tích hợp Hệ thống Liên Minh), nhà phân phối ủy quyền Satel tại Việt Nam.
