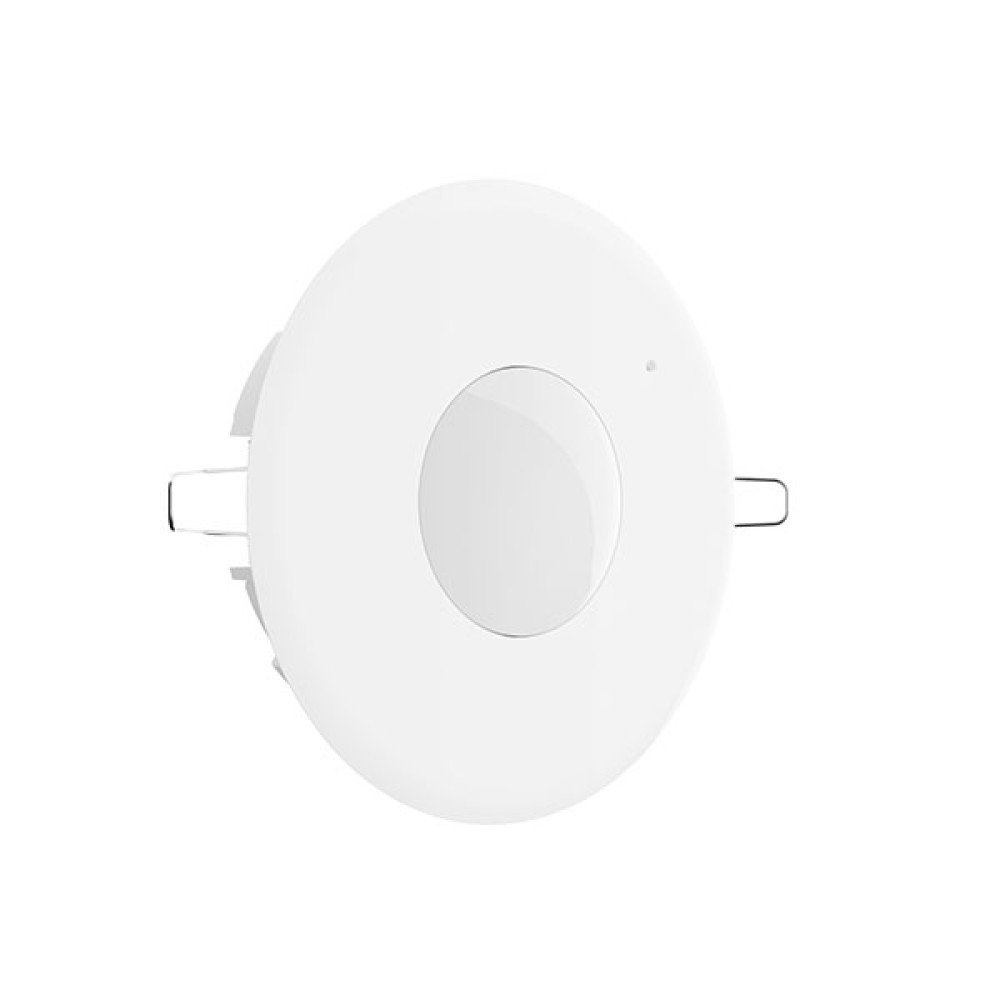

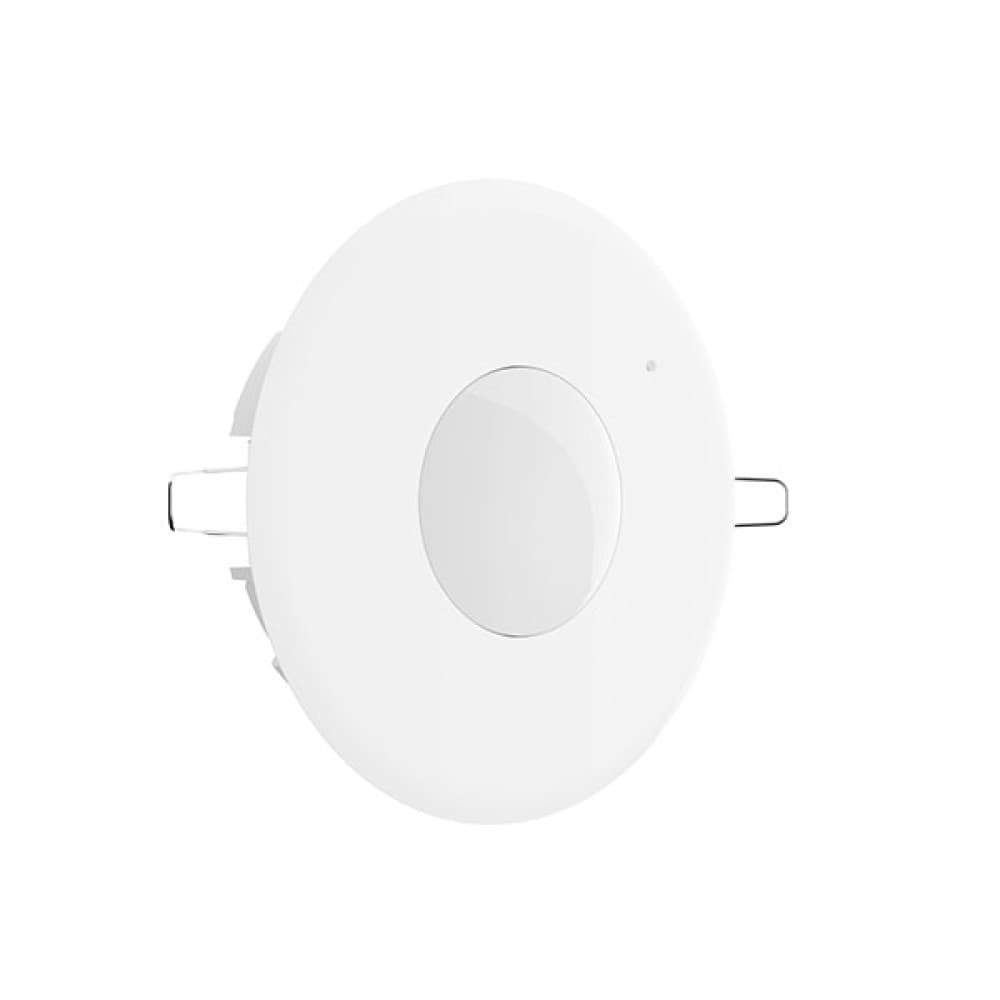

Satel SLIM-R-PIR-AC - Cảm Biến Chuyển Động PIR Gắn Âm Trần Điều Khiển Đèn 230VAC
Satel SLIM-R-PIR-AC là PIR detector dạng âm trần (recessed ceiling), điều khiển trực tiếp tải chiếu sáng 230VAC thông qua relay 8A/250VAC mà không cần thêm bất kỳ panel trung gian nào. Thiết bị tích hợp digital PIR algorithm kèm digital temperature compensation, dusk sensor điều chỉnh được từ 2 đến 200 lx, và 3 potentiometer chỉnh độ nhạy, thời gian giữ ON, cùng ngưỡng sáng. Vùng phủ đạt 12x5m ở độ cao 2.4m và 14x6m ở độ cao 3m. SLIM-R-PIR-AC thuộc dòng standalone lighting control, không thuộc hệ thống báo trộm Satel INTEGRA/VERSA, và phù hợp triển khai trong văn phòng, hành lang, WC công cộng, kho hàng, cầu thang.

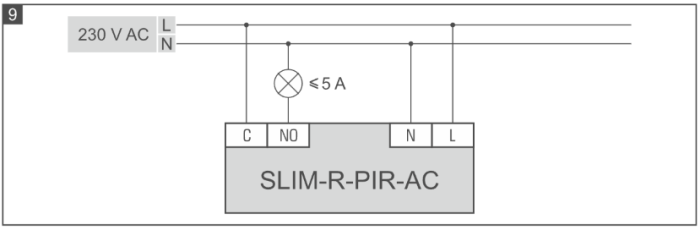

Sơ đồ đấu dây (Terminal Block)
SLIM-R-PIR-AC kết nối trực tiếp vào lưới điện 230VAC và tải đèn. Không cần nguồn DC phụ.
| Terminal | Chức năng | Ghi chú |
|---|---|---|
| L | Phase 230VAC vào | Dây nâu/đỏ -- nguồn điện lưới |
| N | Neutral 230VAC vào | Dây xanh dương -- trung tính lưới |
| C | Common relay | Nối chung relay |
| NO | Ngõ ra relay (Normally Open) | Đấu vào dây phase cấp cho tải đèn; đóng khi phát hiện chuyển động |
Lưu ý đấu nối:
- Neutral của tải đèn nối trực tiếp vào N (không đi qua relay).
- Phase của tải đèn đấu vào NO; khi relay đóng, phase thông mạch qua C-NO.
- Tải tối đa: 8A / 250VAC. Với đèn LED công suất thấp, relay hoàn toàn dư tải.
- Sử dụng cáp flexible 0.5 -- 0.75 mm² cho tất cả các đầu terminal.
Chọn vị trí lắp đặt

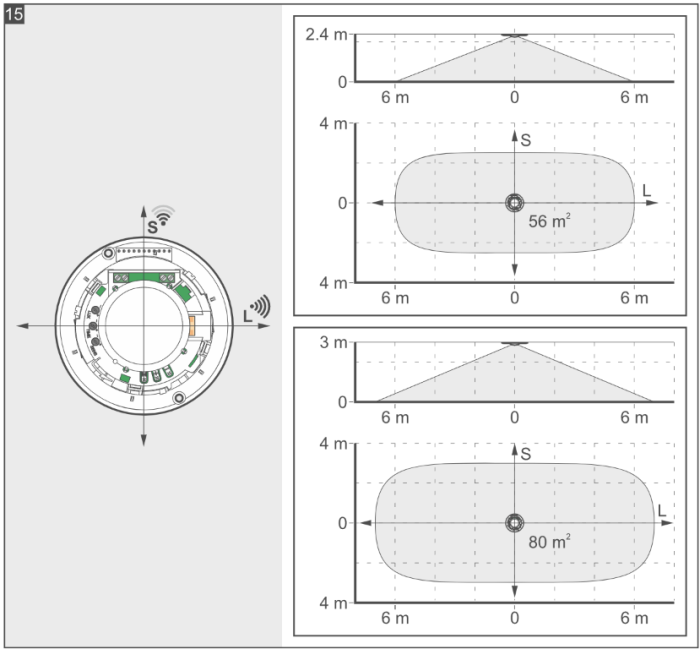

Chiều cao và hướng phủ
SLIM-R-PIR-AC lắp ở chiều cao 2.4 -- 3.5m. Dưới 2.4m: vùng phủ hẹp và nguy cơ false alarm từ chuyển động quá gần. Trên 3.5m: góc phủ của PIR lens không đảm bảo độ nhạy đồng đều.
Lưu ý quan trọng về hướng vùng phủ: trục dài (chiều L) của vùng phủ hình elip đi qua potentiometer TIME trên thân thiết bị. Khi lắp, xoay vỏ sao cho trục dài hướng theo chiều di chuyển chính trong phòng -- ví dụ song song với hành lang -- để tối đa hóa xác suất phát hiện.

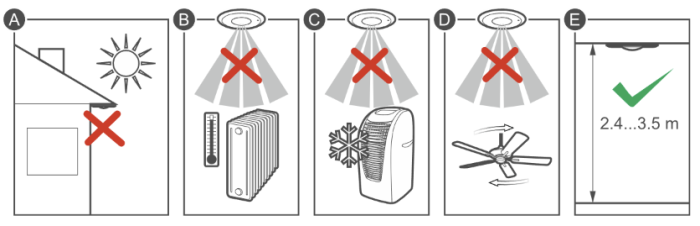

Những vị trí cần tránh
Tránh lắp trực tiếp bên dưới hoặc gần cửa thổi lạnh của điều hòa. Luồng không khí lạnh hoặc nóng thay đổi nhiệt độ nhanh có thể kích false alarm trên PIR đơn, dù SLIM-R-PIR-AC đã có digital temperature compensation. Nếu môi trường có luồng gió HVAC mạnh và không thể tránh, cân nhắc SLIM-R-DUAL-AC thay thế.
Không lắp hướng xuống ánh nắng trực tiếp qua cửa kính, và tránh khu vực nhiệt độ vận hành ngoài dải -10°C đến +55°C.
Trần giả (suspended ceiling)
SLIM-R-PIR-AC lắp recessed vào tấm trần giả với lỗ cắt ø100mm. Lò xo giữ tự động kẹp vào cạnh lỗ cắt, không cần vít thêm. Đảm bảo không gian khoang trần phía trên đủ chỗ cho thân detector cao 42mm và cho đầu dây đi vào.

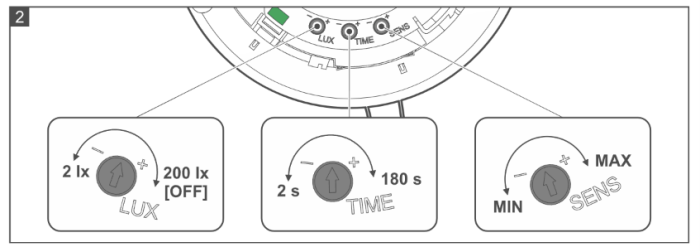

Cấu hình 3 Potentiometer
SLIM-R-PIR-AC có 3 potentiometer điều chỉnh cơ học trên bo mạch, truy cập bằng cách tháo vỏ sau khi lắp đặt (hoặc trước khi lắp).
| Potentiometer | Chức năng | Dải giá trị | Ghi chú |
|---|---|---|---|
| LUX | Ngưỡng dusk sensor | 2 -- 200 lx | 200 lx = dusk sensor disabled |
| TIME | Thời gian giữ relay ON sau khi không còn chuyển động | 2, 4, 6, 8, 10, 12, 14, 20, 30, 40, 60, 80, 100, 120, 150, 180 giây | Chỉnh theo nhu cầu |
| SENS | Độ nhạy PIR | Low -- High | Thấp hơn trong môi trường nhiều nhiễu |
Giải thích potentiometer LUX chi tiết
Potentiometer LUX kiểm soát ngưỡng ánh sáng xung quanh để quyết định relay có được phép kích hay không:
- LUX = 2 lx (tối đa counterclockwise): Dusk sensor chỉ cho phép relay kích khi phòng rất tối. Phù hợp cho không gian có ánh sáng tự nhiên tốt và chỉ muốn đèn bật vào ban đêm hoặc khi trời tối hẳn.
- LUX trung gian (ví dụ 50 lx): Relay chỉ kích khi độ chiếu sáng môi trường thấp hơn 50 lx. Phù hợp hành lang không có cửa sổ, phòng kho, khu vực luôn thiếu sáng.
- LUX = 200 lx (tối đa clockwise): Dusk sensor bị vô hiệu hóa hoàn toàn. Relay kích bất kể độ sáng môi trường là bao nhiêu -- kể cả ban ngày với đèn bật đầy đủ. Dùng khi muốn cảm biến hoạt động 24/7 không phụ thuộc ánh sáng (ví dụ WC không có cửa sổ, kho kín).
Các bước nhảy potentiometer TIME
Potentiometer TIME không tuyến tính hoàn toàn. Các bước nhảy chuẩn từ datasheet:
2s -- 4s -- 6s -- 8s -- 10s -- 12s -- 14s -- 20s -- 30s -- 40s -- 60s -- 80s -- 100s -- 120s -- 150s -- 180s
Với WC công cộng: 60 -- 120s thường đủ. Với hành lang ngắn: 10 -- 20s. Với kho lớn khi người làm việc cố định: 120 -- 180s.
Quy trình lắp đặt
Chuẩn bị
Cắt lỗ tròn ø100mm trên tấm trần giả tại vị trí đã chọn. Đảm bảo không có chướng ngại vật trong khoang trần tại điểm lắp. Kéo sẵn cáp 3 dây (L, N, và dây phase ra tải đèn) đến vị trí lỗ cắt. Ngắt CB nguồn trước khi đấu nối.
Đấu nối điện
- Tháo vỏ SLIM-R-PIR-AC bằng cách xoay hoặc mở theo hướng dẫn của vỏ.
- Điều chỉnh sơ bộ 3 potentiometer (LUX, TIME, SENS) theo yêu cầu lắp đặt trước khi lắp vào trần -- sau này có thể điều chỉnh lại nhưng phải tháo ra.
- Đấu dây phase lưới vào terminal L; neutral lưới vào terminal N.
- Đấu dây phase đến tải đèn vào terminal NO; neutral đèn nối trực tiếp đến N (hoặc busbar N của tủ điện).
- Kiểm tra lại cực tính và tiết diện cáp (0.5 -- 0.75 mm² flexible).
- Lắp lại vỏ.

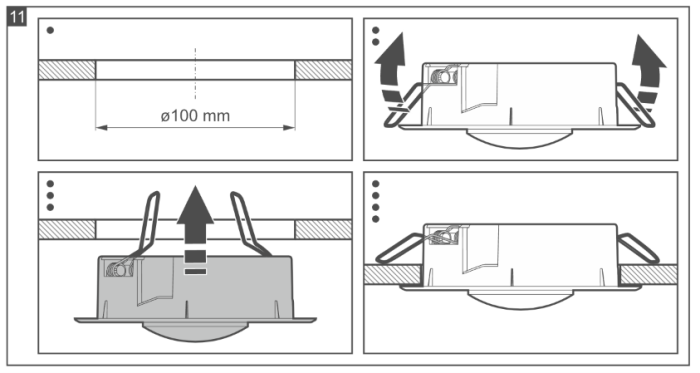

Lắp vào trần
- Đẩy thân detector vào lỗ ø100mm từ dưới lên. Lò xo trên thân thiết bị tự bung ra và kẹp vào cạnh sau của tấm trần giả.
- Kiểm tra bề mặt vỏ phẳng với mặt trần, không có khe hở lớn.
Cấp điện và warm-up
- Đóng CB nguồn. Sau khi cấp điện, relay sẽ ON tự động trong khoảng 30 giây -- đây là warm-up bình thường của PIR sensor. Không phải lỗi.
- Sau 30 giây warm-up, relay OFF. Thiết bị bắt đầu hoạt động bình thường.
- Thử nghiệm: đi bộ vào vùng phủ với vận tốc bình thường (0.3 -- 1.5 m/s). Relay phải kích trong vòng 1 -- 2 giây.
- Đứng yên trong vùng phủ để kiểm tra thời gian OFF sau khi hết chuyển động khớp với cài đặt potentiometer TIME.
Tips thực tế
- Nếu relay kích khi không có người (false alarm): giảm SENS hoặc kiểm tra nguồn nhiệt di động gần đó (lỗ thông gió, ánh nắng buổi chiều qua cửa kính).
- Nếu phản ứng chậm hoặc không kích: tăng SENS, kiểm tra chiều cao lắp có trong dải 2.4 -- 3.5m, kiểm tra hướng trục dài của lens có theo chiều di chuyển không.
- Vị trí potentiometer TIME ảnh hưởng hướng vùng phủ: trục L qua potentiometer TIME là chiều dài hơn của vùng phủ elip. Dùng điều này để định hướng vùng phủ sau khi lắp mà không cần tháo ra.
- Kiểm tra warm-up ngay sau khi bàn giao dự án: đóng CB và quan sát relay ON trong 30 giây, sau đó OFF. Nếu relay không tự OFF sau 30 giây, kiểm tra đấu nối terminal L và N.
- Với dự án lắp nhiều thiết bị cùng lúc: điều chỉnh TIME và LUX đồng bộ trước khi lắp vào trần để tiết kiệm thời gian commissioning tại công trường.
So sánh SLIM-R-PIR-AC va SLIM-R-DUAL-AC
| Tiêu chí | SLIM-R-PIR-AC | SLIM-R-DUAL-AC |
|---|---|---|
| Công nghệ cảm biến | PIR (passive infrared) | PIR + Microwave (24.125 GHz) |
| Cơ chế kích relay | PIR phát hiện | Cả PIR VÀ MW phát hiện trong vòng 3 giây |
| Nguy cơ false alarm | Trung bình | Thấp hơn |
| Phù hợp môi trường HVAC mạnh | Kém hơn | Tốt hơn |
| Phù hợp môi trường cửa kính đóng mở liên tục | Kém hơn | Tốt hơn |
| Khối lượng | 138 g | 141 g |
| Kích thước | ø130 x 42 mm | ø130 x 42 mm |
| Lỗ cắt trần | ø100 mm | ø100 mm |
| Giá thành | Thấp hơn | Cao hơn |
| Phù hợp khi | Môi trường ổn định, ít nhiễu nhiệt | Văn phòng có điều hòa, khu vực nhiều biến động nhiệt |
Xem chi tiết SLIM-R-DUAL-AC tại: Satel SLIM-R-DUAL-AC
Khi nào chon SLIM-R-PIR-AC
- WC công cộng và phòng vệ sinh: Phát hiện người vào, bật đèn và quạt tự động, tắt sau 60 -- 120s không có chuyển động. SLIM-R-PIR-AC phù hợp vì WC thường kín gió, ít nhiễu từ HVAC.
- Hành lang, cầu thang, khu vực chuyển tiếp: Relay kích khi người đi qua, tắt sau 10 -- 30s. Giảm tiêu thụ điện đáng kể ở khu vực sử dụng không liên tục.
- Kho hàng, phòng kỹ thuật: Đèn tự bật khi nhân viên vào làm việc, tắt khi rời đi. Cài TIME 120 -- 180s để tránh đèn tắt khi người đứng làm việc cố định.
- Phòng họp nhỏ và phòng phụ: Standalone, không cần KNX hay BACnet, lắp nhanh trong vài phút sau khi có lỗ cắt trần sẵn.
- Văn phòng ổn định, ít gió điều hòa trực tiếp: PIR đơn hoạt động tốt. Nếu vị trí lắp nằm dưới giao điểm gió điều hòa, cân nhắc SLIM-R-DUAL-AC.
Lưu ý: SLIM-R-PIR-AC không dùng cho hệ thống báo trộm. Đây là thiết bị điều khiển đèn standalone 230VAC.
Kết luận
SLIM-R-PIR-AC là lựa chọn thực tế cho bài toán điều khiển đèn tự động standalone trong công trình dân dụng và thương mại: không cần panel, không cần lập trình, kết nối thẳng vào mạch điện 230VAC. Digital PIR algorithm và temperature compensation đảm bảo hoạt động ổn định trong dải nhiệt độ -10°C đến +55°C.
Ba potentiometer cho phép tinh chỉnh theo từng không gian cụ thể mà không cần công cụ hay phần mềm đặc biệt: LUX kiểm soát ngưỡng dusk, TIME đặt từ 2 đến 180 giây, SENS điều chỉnh độ nhạy theo mức nhiễu thực tế của môi trường.
Với relay 8A/250VAC NO contact, lỗ cắt trần tiêu chuẩn ø100mm, và bảo hành 5 năm, thiết bị phù hợp triển khai hàng loạt trong dự án văn phòng, thương mại, và khu dân cư quy mô vừa mà không phát sinh chi phí commissioning phức tạp.
Môi trường ổn định ít nhiễu nhiệt: SLIM-R-PIR-AC là lựa chọn đủ dùng và tiết kiệm chi phí. Môi trường có HVAC thổi mạnh hoặc biến động nhiệt cao: tham khảo SLIM-R-DUAL-AC với dual technology PIR + microwave để giảm false alarm.
