ON-LRD-609SA - Cảm Biến OS-NET Line Voltage IP66 Universal Mount IR-TEC
Trong nhiều dự án nhà xưởng và hành lang công nghiệp, vấn đề không phải là thiếu cảm biến - mà là thiếu cảm biến đủ bền để sống sót qua môi trường bụi, ẩm, và thay đổi nhiệt độ liên tục, trong khi vẫn hoạt động được trực tiếp từ line voltage mà không phát sinh phức tạp về nguồn AUX. ON-LRD-609SA của IR-TEC được thiết kế để đáp ứng chính xác bài toán đó.
ON-LRD-609SA là gì và IP66 + Universal Mounting có ý nghĩa gì trong thực tế thi công

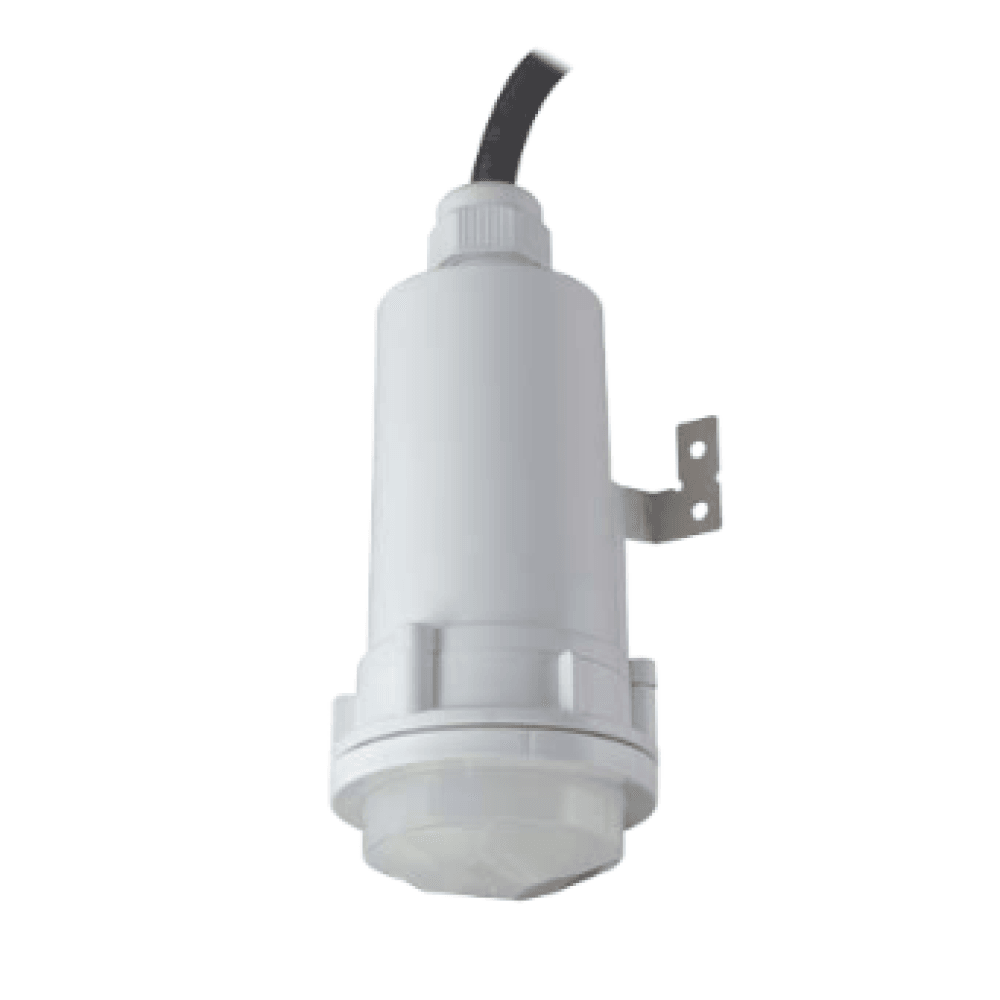

ON-LRD-609SA là cảm biến hiện diện OS-NET line voltage mới nhất trong dòng sản phẩm IR-TEC - hoạt động trực tiếp từ 120/230/277VAC, tích hợp OS-NET wireless mesh, đầu ra 0-10V SmartDIM, đạt IP66 với thiết kế universal mounting hỗ trợ cả side mount và top mount.
IP66 trong bối cảnh line voltage là gì khác biệt thực chất:
Phần lớn cảm biến PIR line voltage trên thị trường chỉ đạt IP44 hoặc IP54 - đủ cho trong nhà nhưng không đủ cho outdoor hoặc môi trường ẩm nặng. IP66 (chống bụi hoàn toàn + chống tia nước mạnh mọi hướng) là ngưỡng cần thiết cho hành lang bán ngoài trời, mái hiên nhà xưởng, khu vực rửa xe, và các điểm lắp đặt gần miệng ống thoát nước.
Universal mounting - tại sao quan trọng trong retrofit:

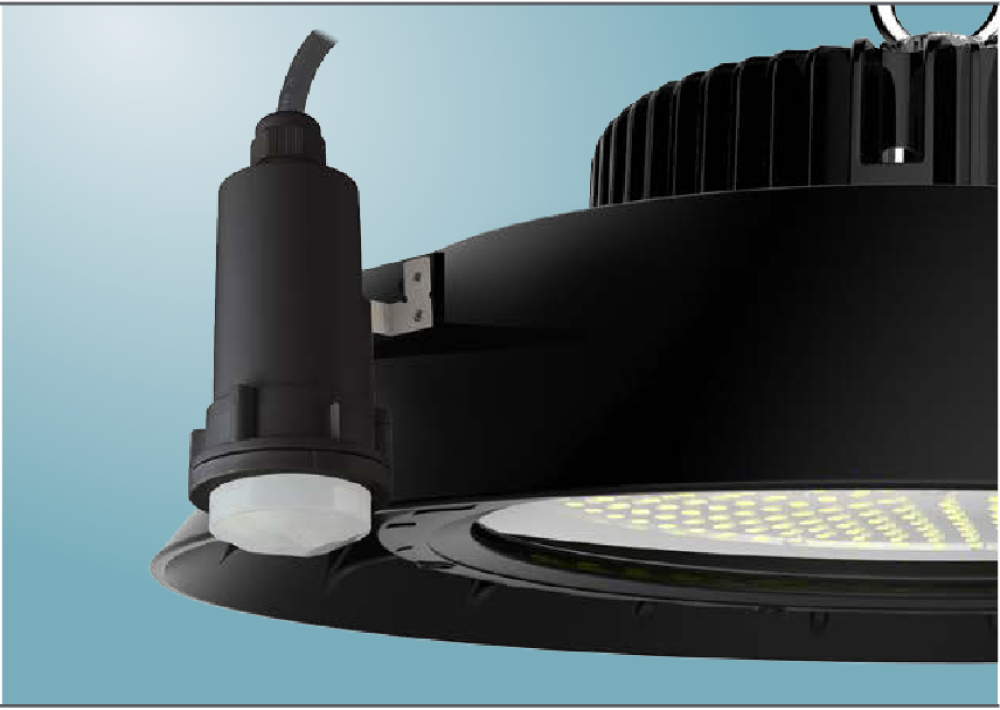

Thiết kế side mount + top mount trong một sản phẩm duy nhất có nghĩa là cùng một model có thể được lắp trên đỉnh fixture (top), trên tường bên cạnh fixture (side), hoặc tích hợp vào fixture theo nhiều hướng - không cần đặt trước biến thể mounting khác nhau, không cần giữ tồn kho nhiều SKU. Trong dự án retrofit, khi không thể dự đoán trước hướng lắp đặt tốt nhất trước khi có mặt tại site, universal mounting tiết kiệm cả thời gian và chi phí logistics.
Cảm biến sử dụng quad-element pyroelectric sensor - 4 phần tử cảm biến thay vì dual-element thông thường, tăng độ chính xác phát hiện chuyển động nhỏ và giảm false detection.
Kiến trúc điều khiển: OS-NET Mesh 16ch + 0-10V Line Voltage
ON-LRD-609SA chạy trực tiếp trên line voltage (120/230/277VAC) - đây là điểm phân biệt quan trọng so với ON-BRD-734SZ (cần AUX DC 12-24V). Không cần driver với ngõ ra AUX; cắm thẳng vào mạch điện line voltage của fixture như bất kỳ thiết bị line voltage nào khác.
Đầu ra điều khiển:

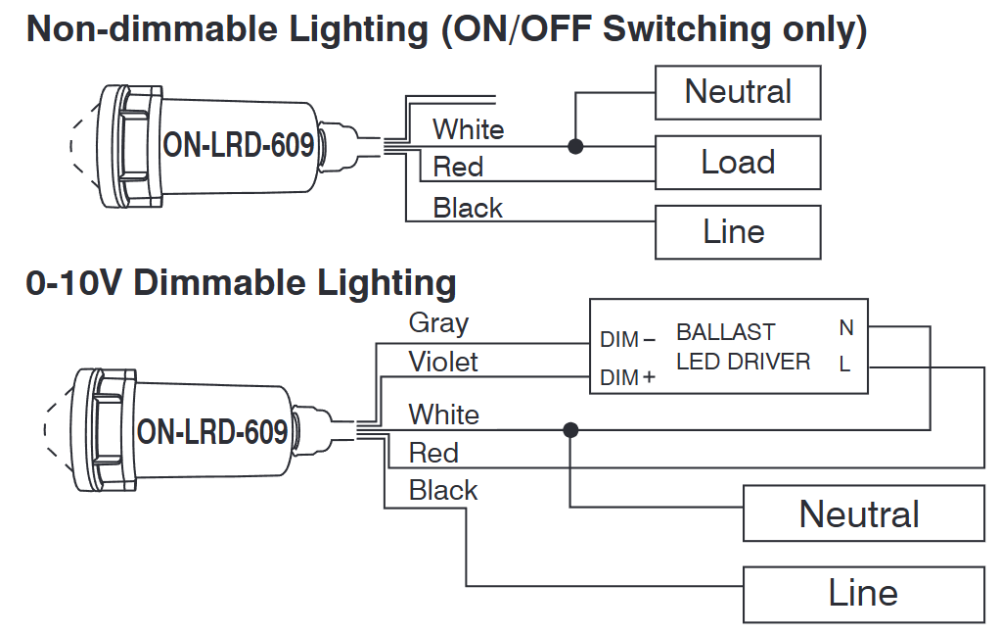

- 0-10V analog: ±5%, isolated, max 25 mA - điều khiển LED driver dimmable
- ON/OFF relay: HIC protection 80A/16,7ms - bảo vệ contact khỏi inrush current của LED driver
OS-NET wireless mesh:
| Thông số OS-NET | Giá trị |
|---|---|
| Wireless protocol | Modified Zigbee Light Link (ZLL) |
| Tần số | 2,405~2,480 MHz |
| Số channel | 16 channel |
| Radio Power Output | 6,98 dBm |
| Radio range | 15 m trong nhà / 90 m ngoài trời, không vật cản |
16 channel OS-NET (so với ON-BRD-734SZ không ghi rõ số channel) cho phép linh hoạt hơn trong triển khai mạng lớn có nhiều hệ thống chiếu sáng hoạt động song song trong cùng khu vực.
Các control scheme đầy đủ:
| Scheme | Mô tả tóm tắt |
|---|---|
| ON/OFF | Bật/tắt, hỗ trợ ALS |
| OSO | Low Dim khi trống, High Dim/SmartDIM khi có người |
| OSLA | Chiếu sáng chỉ khi ánh sáng môi trường dưới ngưỡng |
| OSLATO | OSLA + Time-Off delay trước khi tắt |
| DSVM | Daylight Sensing + giảm dim về Low Dim quanh Virtual Midnight |
| DSC | Chỉ cảm biến ánh sáng, occupancy sensing tắt |
| VSC | Vacancy control - người bật thủ công, cảm biến tắt tự động |
| OSB | Background light - toàn nhóm sáng dim khi vùng trống |
| OFF | Tắt toàn bộ |
Cấu hình và lập trình:
Tất cả setting qua 2-way IR remote programmer (SRP-281 hoặc tương đương), phạm vi 10 m điển hình. Hỗ trợ individual setting và group setting - một cảm biến có thể là thành viên của nhiều group đồng thời.
OS-NET: tích hợp vào hệ thống chiếu sáng thông minh outdoor-capable
ON-LRD-609SA phù hợp đặc biệt cho các hệ thống OS-NET mesh mở rộng ra ngoài trời hoặc sang các khu vực bán ngoài trời - nơi mà cảm biến cần vừa chịu thời tiết vừa duy trì kết nối wireless ổn định.
Triển khai mesh network:
Mỗi ON-LRD-609SA đồng thời là sensor node và relay node trong OS-NET mesh. Radio range 90 m ngoài trời (open space) cho phép bố trí node thưa hơn so với môi trường trong nhà (15 m), tiết kiệm số lượng cảm biến trên diện tích lớn.
Group control và Day/Night Sync:
- Một cảm biến được chỉ định làm Master ALS để detect ngưỡng ánh sáng và broadcast trạng thái Day/Night cho toàn nhóm
- Các cảm biến member nhận tín hiệu từ master, không cần tự detect độc lập - tiết kiệm tài nguyên và đảm bảo đồng bộ
- Một cảm biến có thể thuộc nhiều group đồng thời - linh hoạt trong các khu vực giao nhau (ví dụ: hành lang giao nhau giữa hai khu vực)
SmartDIM trong điều kiện outdoor:
SmartDIM liên tục bù đắp thay đổi ánh sáng tự nhiên - đặc biệt hữu ích tại hành lang bán ngoài trời hoặc mái hiên nơi ánh sáng ban ngày thay đổi đột ngột khi mây che. DSVM (Daylight Sensing with Virtual Midnight) phù hợp cho lighting ngoài trời 24/7 cần giảm dim vào cuối đêm.
Ứng dụng theo loại công trình
Nhà xưởng và nhà kho công nghiệp (model mới, phù hợp retrofit): Line voltage trực tiếp không cần driver AUX - đơn giản hóa đấu nối. Universal mounting phù hợp cả fixture mới lẫn retrofit fixture cũ. IP66 chịu bụi công nghiệp và làm ẩm định kỳ.
Hành lang bán ngoài trời và mái hiên: IP66 chịu tia nước từ mưa hắt. OS-NET mesh hoạt động qua wireless - không cần đi thêm dây tín hiệu giữa các fixture dọc hành lang dài. Chế độ OSLA tự tắt khi ánh sáng ban ngày đủ, bật lại khi tối.
Bãi đỗ xe có mái che (covered parking): Line voltage đơn giản hóa thi công so với low voltage AUX. IP66 chịu ẩm từ xe ướt và vệ sinh định kỳ. OSLATO duy trì dim thấp trước khi tắt - tránh tối đột ngột làm mất an toàn.
Khu vực loading dock và ramp: PIR quad-element phát hiện chuyển động xe và người đáng tin cậy hơn trong môi trường có nhiều giao động nhiệt từ động cơ. IP66 chịu môi trường mở khi cửa dock mở.
Hành lang tòa nhà công nghiệp nhiều tầng: OS-NET mesh 16 channel kết nối liên tục các fixture dọc hành lang dài mà không cần wiring tín hiệu riêng. Một nhóm cảm biến có thể span nhiều tầng nếu có đủ radio range hoặc relay node trung gian.
Lưu ý lắp đặt và an toàn điện
- Cảm biến phải được đấu nối bởi thợ điện có chứng chỉ khi làm việc với line voltage 120/230/277VAC.
- HIC protection (Hybrid Switching): mạch bảo vệ contact relay khỏi inrush current cao khi bật LED driver công suất lớn. Không bypass mạch này.

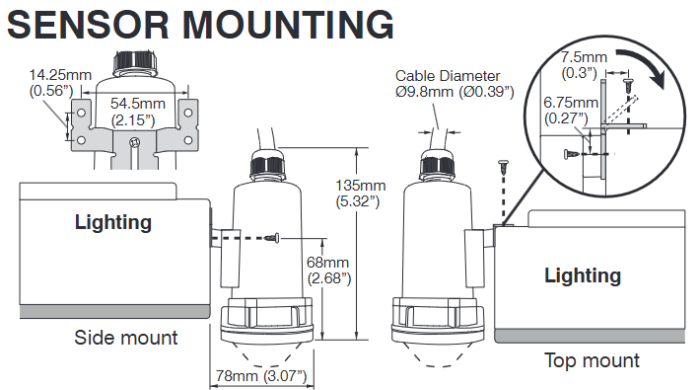

- Kích thước H131 mm là yếu tố cần kiểm tra kỹ khi tích hợp vào fixture - cần clearance đủ từ bề mặt gắn đến vật cản gần nhất.
- Không bọc cảm biến trong vỏ kim loại kín: ảnh hưởng đến antenna OS-NET và giảm radio range.
- Khoảng cách tối thiểu 1,5 m với miệng gió điều hòa: PIR nhạy với luồng khí nóng từ AC gây false detection.
- Blind spot PIR: Cảm biến nhạy hơn với chuyển động "ngang" (crossing) hơn tiến/lùi thẳng. Đặt cảm biến sao cho hướng đi chủ yếu cắt ngang detection zone.
- IP66 không đồng nghĩa với submersion-proof: Không nhúng chìm trong nước. IP66 chỉ chống tia nước mạnh.
Kết luận
ON-LRD-609SA đánh dấu bước tiến quan trọng trong dòng OS-NET line voltage của IR-TEC - đây là model đầu tiên kết hợp được IP66 outdoor-capable với universal mounting và OS-NET mesh 16 channel trong một thiết bị line voltage duy nhất. Đối với SI đang thiết kế hệ thống chiếu sáng thông minh cho nhà xưởng, hành lang công nghiệp, hoặc bãi đỗ xe có mái che, ON-LRD-609SA loại bỏ được hai điểm phức tạp cùng lúc: không cần AUX DC riêng như dòng low voltage Zhaga, và không cần housing IP66 bổ sung như các cảm biến line voltage cũ. Kiểm tra kích thước H131 mm trước khi tích hợp vào fixture có không gian hạn chế.
