MRB-510 - Cảm Biến Hiện Diện Modbus RTU IR-TEC cho BMS/HVAC
Hầu hết cảm biến hiện diện trên thị trường output tín hiệu relay On/Off - đủ cho hệ thống chiếu sáng đơn giản nhưng không phù hợp với BMS/HVAC cần dữ liệu số có thể đọc, ghi và log theo thời gian thực. MRB-510 lấp khoảng trống đó: đây là Modbus RTU slave device cung cấp trực tiếp dữ liệu occ

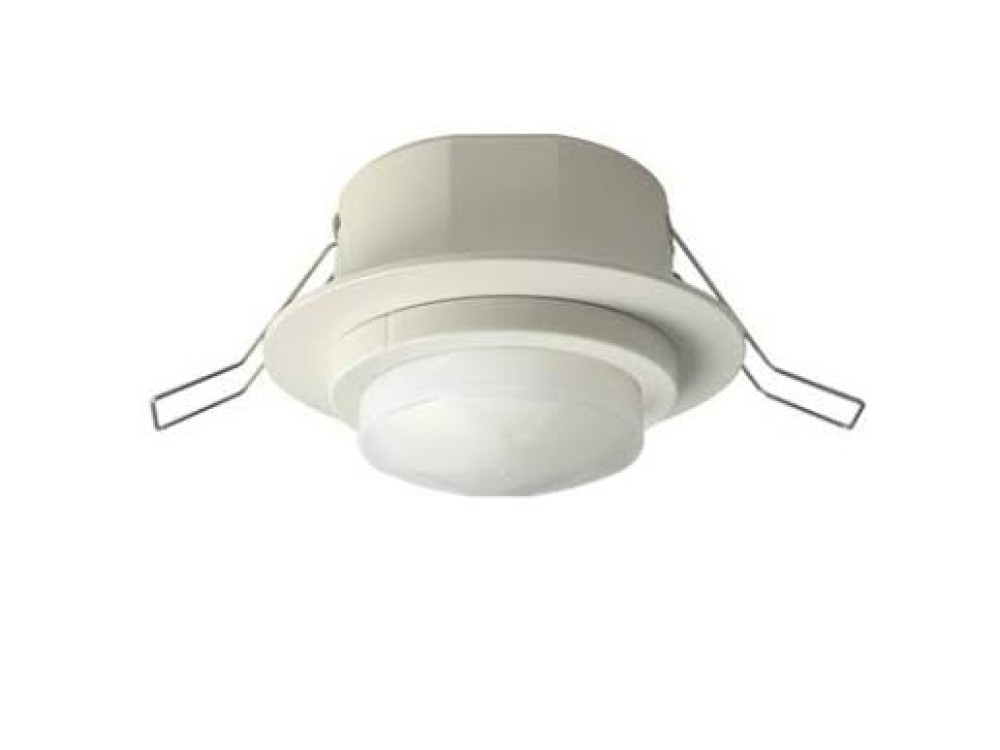

MRB-510 là gì - Cảm biến Modbus RTU cho hệ thống BMS và HVAC
MRB-510 là thành viên của dòng TRANS family, được thiết kế chuyên biệt cho Modbus control network. Đây là Modbus slave device - không có relay output, không tự điều khiển đèn hay điều hòa trực tiếp. Toàn bộ output là dữ liệu trên RS-485 bus ở giao thức Modbus RTU.
MRB-510 không phải cảm biến on/off thông thường. Nó là một data source cho BMS: cung cấp hai loại dữ liệu có giá trị cho building automation:
- Occupancy status (Occupied/Vacant) - từ PIR omni-directional
- Ambient light level (1-2,000 lux) - từ advanced digital ALS
BMS controller (HVAC controller, lighting controller, energy management system) đọc các giá trị này qua Modbus RTU và đưa ra quyết định điều khiển phù hợp với logic của hệ thống, không bị ràng buộc bởi firmware của sensor.
Kiến trúc Modbus RTU Output data cho BMS
Luồng dữ liệu
MRB-510 hoạt động như một Modbus slave trên RS-485 half-duplex bus. BMS controller định kỳ để đọc register. Không có output tự phát - toàn bộ dữ liệu được cung cấp theo yêu cầu từ master.
Supported Function Codes
| Function Code | Tên | Mục đích |
|---|---|---|
| 01 | Read Coil Status | Đọc bit (occupied/vacant status) |
| 03 | Read Holding Registers | Đọc word (lux level, settings) |
| 15 | Force Multiple Coils | Ghi bit |
| 16 | Force Multiple Registers | Ghi word (cài đặt qua Modbus) |

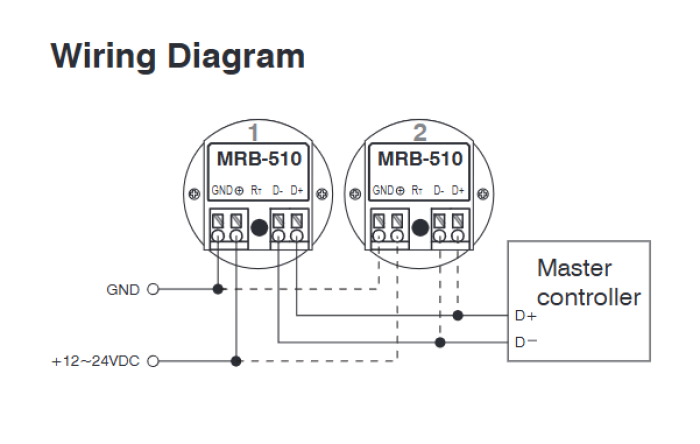

Wiring RS-485

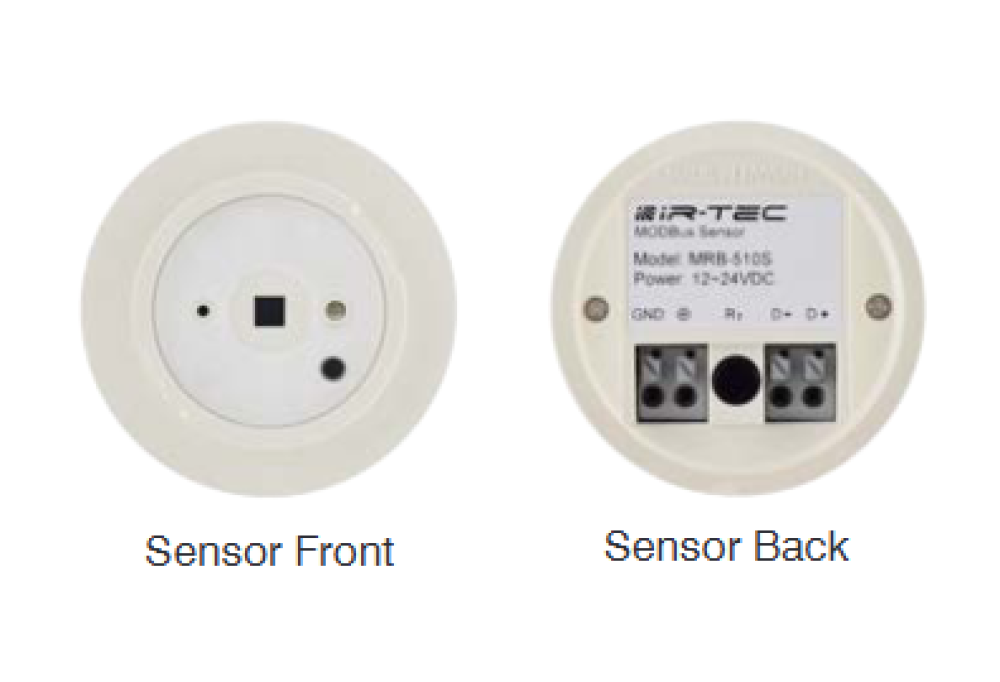

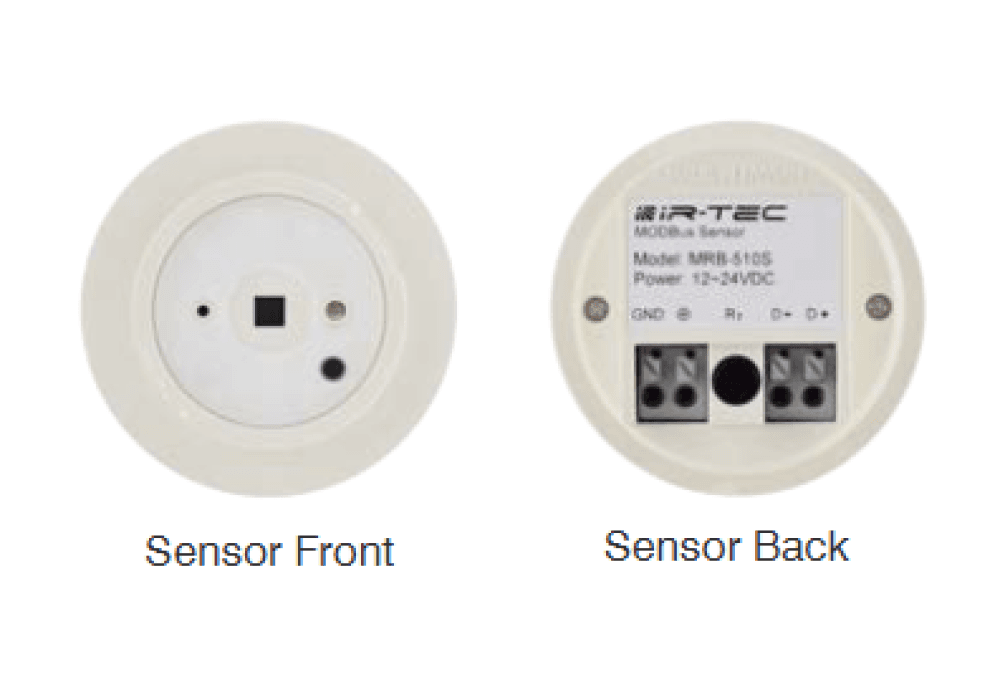

MRB-510 có 5 terminal: DC (12~24VDC), DC+ (GND), RT (terminator), D-, D+.

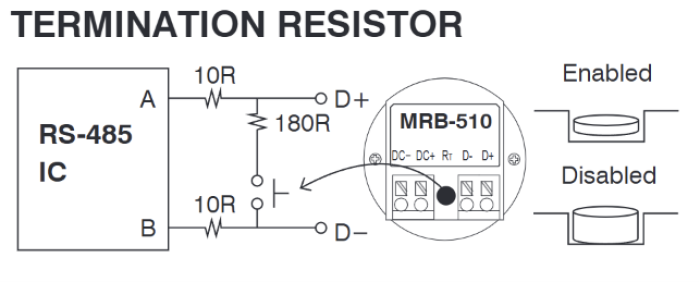

Terminal RT: kết nối termination resistor 180Ω tại hai đầu bus (đầu cuối đoạn RS-485). Nội bộ đã có resistor 10Ω inline. Không đấu RT tại các node giữa bus - chỉ tại node đầu và cuối.
Thông số Modbus: Baud rate, địa chỉ, register map
Cài đặt mặc định xuất xưởng
| Parameter | Giá trị mặc định |
|---|---|
| RS-485 Address | 0x01 (1) |
| Baud rate | 9600 bps |
| Parity | No parity |
| Stop bit | 1 stop bit |
Baud rate hỗ trợ
1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps
Thay đổi địa chỉ và serial port qua Modbus
- Nhấn giữ nút configuration trên sensor 5 giây -> vào Setting Mode (LED bật)
- Ghi
0x0001vào Register 7 MSB/LSB -> LED bắt đầu nhấp nháy - Thay đổi Address (Register 4) và Serial Port Setting (Register 5) trong khi LED nhấp nháy
- Ghi
0x0002vào Register 7 để exit Setting Mode (hoặc chờ auto-exit sau 10 phút)
Lưu ý: Phải reset về factory default trước khi thay đổi baud rate (thực hiện qua Register 7 -> Factory Default trước).
Modbus Register Map (16-bit)
| Register | Parameter | R/W | Mô tả | Default |
|---|---|---|---|---|
| 1 | Product ID | R | 0x3310 | - |
| 2 | Firmware Version | R | 0x0001 ~ 0xFFFF | - |
| 3 | Hardware Version | R | 0x0001 ~ 0xFFFF | - |
| 4 | RS-485 Address | R/W | 0x0001 ~ 0x00FA (1~250) | 0x0001 |
| 5 | Serial Port Setting | R/W | Baud rate + parity + stop bit | 9600/No parity/1 stop |
| 6 | Status | R/W | N/A | - |
| 7 | System Setting | W | Factory reset / Exit setting mode | 0x0000 |
| 8 | Ambient Light Level | R | 0x0001 = 1 Lux ... 0x07D0 = 2000 Lux | - |
| 9 | Occupancy | R | LSB: 0=Vacant, 1=Occupied | - |
| 10 | ON Delay | R/W | 0x0000 = Disable; 0x0001~0x012C = 1~300 sec | 0x0000 |
| 11 | OFF Delay | R/W | 0x0005~0x0708 = 5~1800 sec | 0x0258 (600 sec) |
| 12 | ALS Sampling Rate | R/W | 0x0002~0x003C = 2~60 sec | 0x000F (15 sec) |
| 13 | LED Control | R/W | LSB: 0=Disable, 1=Enable | 0x0001 |
| 14 | PIR Sensitivity | R/W | 00=High, 01=Normal, 10=Low | 0x0001 (Normal) |
Register 4, 5, 10, 11, 12, 13, 14: Non-volatile memory - write endurance > 100,000 lần

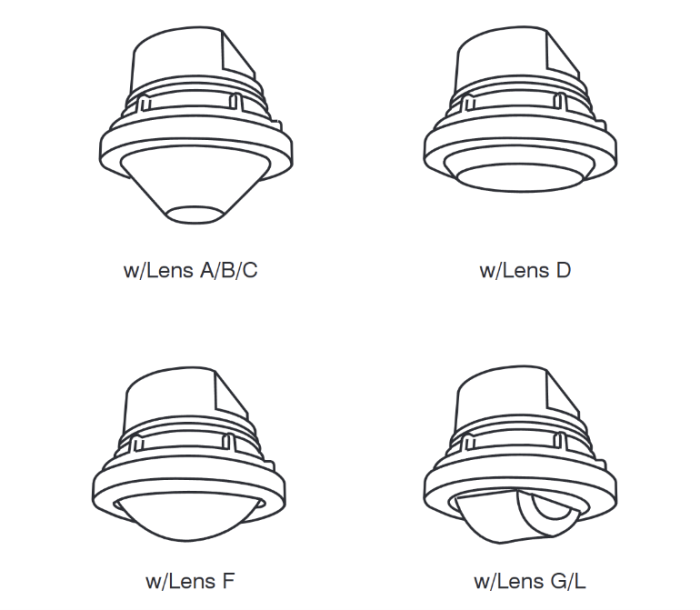

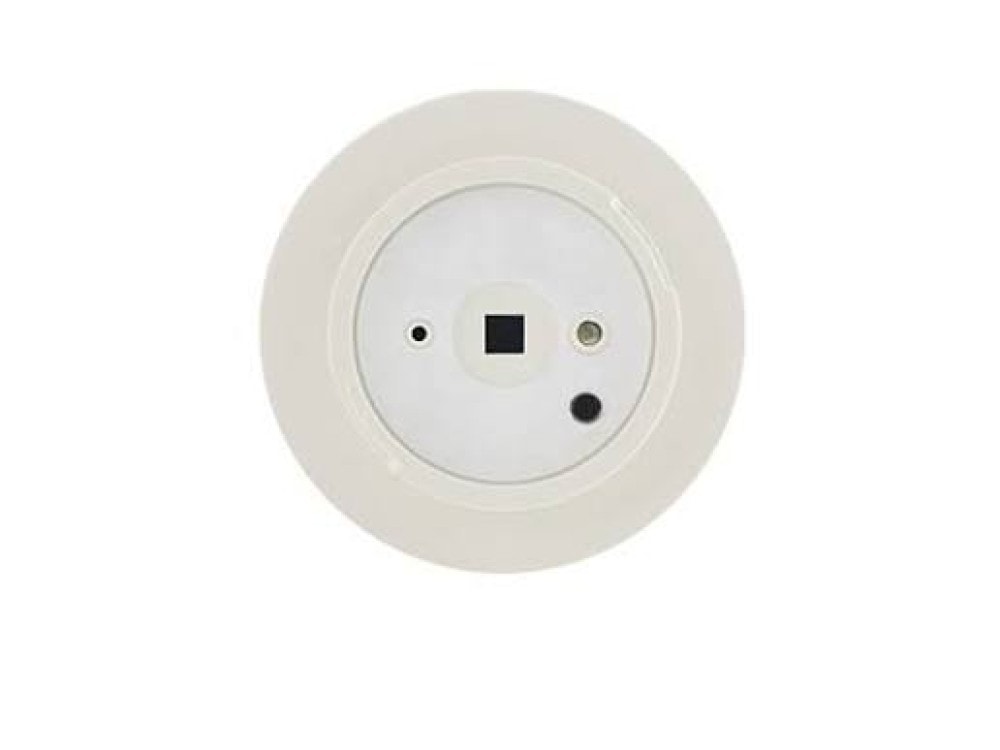

Tùy chọn Lens (interchangeable)
Lens có thể thay thế để thay đổi vùng phát hiện mà không cần tháo hoặc di chuyển sensor. Các lens A/B/C/D/F/G/L cung cấp coverage angles khác nhau phù hợp với các chiều cao lắp đặt và diện tích phòng khác nhau. Tham khảo Lens Datasheet riêng của IR-TEC để tra coverage chart cụ thể.
Ứng dụng
- BMS (Building Management System): Cung cấp dữ liệu occupancy và ambient lux real-time cho BMS controller qua Modbus RTU - dùng để tối ưu lịch vận hành HVAC, chiếu sáng, và báo cáo năng lượng.
- HVAC control theo hiện diện người: BMS đọc occupancy register -> điều chỉnh setpoint nhiệt độ, lưu lượng gió, chế độ vận hành AHU/FCU theo tình trạng có người/vắng người thực tế.
- Hệ thống chiếu sáng BACnet/Modbus hybrid: Tích hợp với lighting controller có Modbus interface để điều chỉnh dimming level theo ambient lux thực tế đọc từ MRB-510.
- Hệ thống giám sát năng lượng: Log occupancy pattern và lux data theo thời gian để phân tích energy efficiency và tối ưu vận hành tòa nhà.
Kết luận
MRB-510 đáp ứng nhu cầu rất cụ thể trong tự động hóa tòa nhà: khi BMS/HVAC controller cần dữ liệu occupancy và ambient light level dưới dạng Modbus register thay vì tín hiệu relay thô. Với register map rõ ràng (14 registers), hỗ trợ đầy đủ baud rate từ 1200 đến 115200 bps, cấu hình hoàn toàn qua Modbus network, và lens interchangeable cho nhiều mounting scenario, MRB-510 là lựa chọn pragmatic để tích hợp occupancy sensing vào BMS Modbus RTU mà không cần thêm converter hay middleware trung gian.
