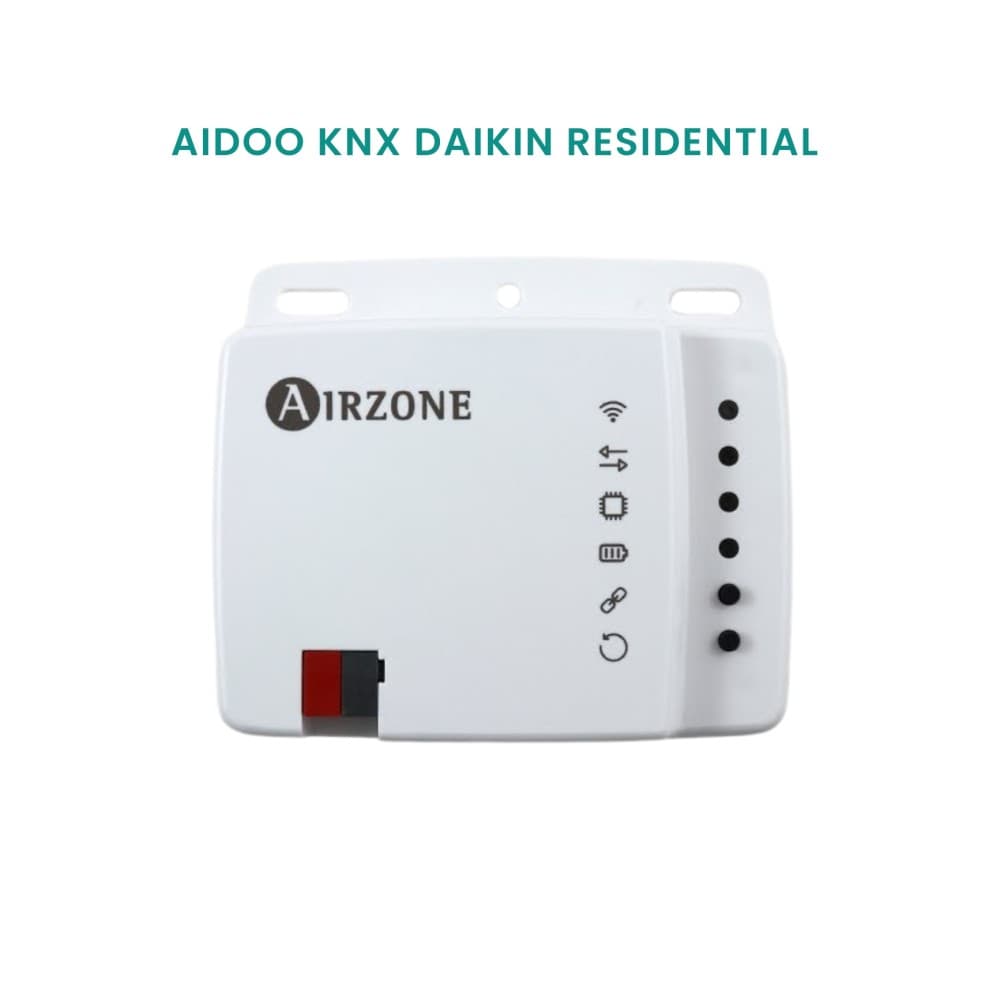

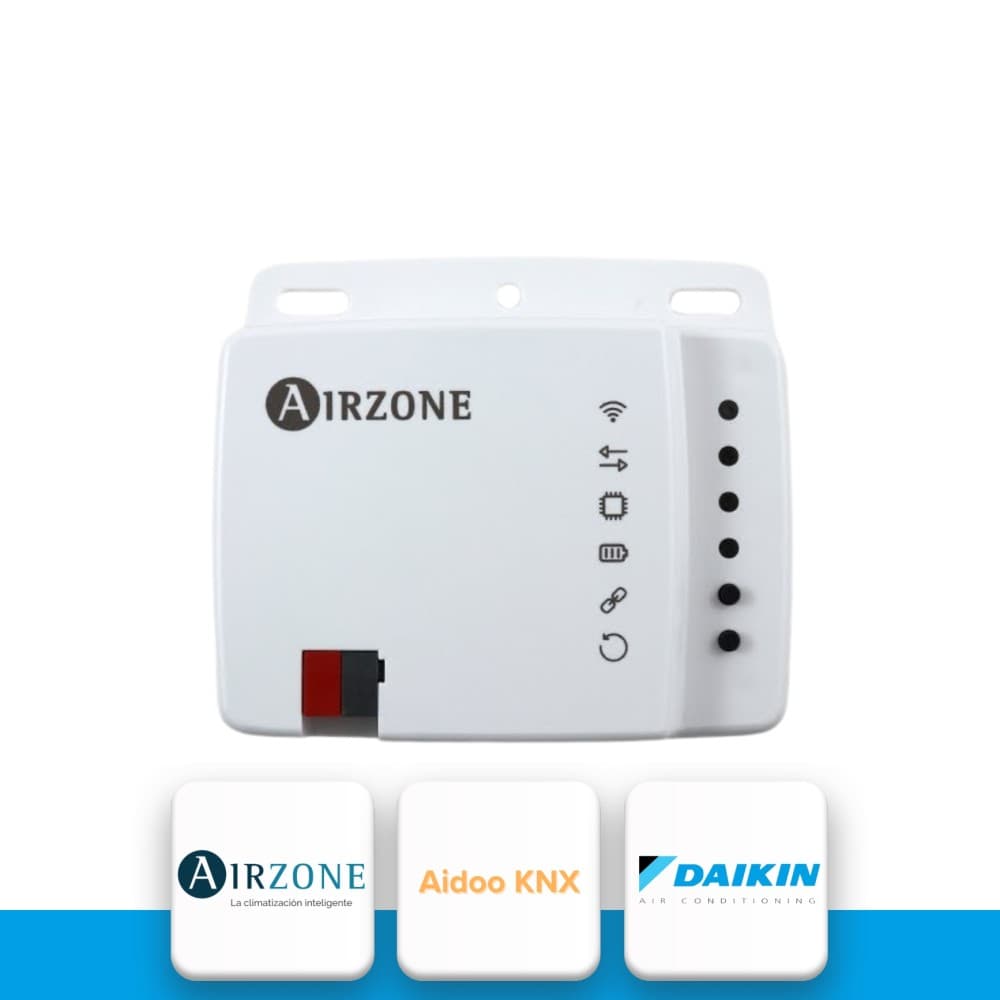

Bộ điều khiển máy lạnh cục bộ Daikin S21 Aidoo KNX Daikin Residential Airzone - AZAI6KNX2DA0

Một dự án căn hộ hoặc biệt thự dùng máy lạnh Daikin dân dụng, nhưng chủ đầu tư muốn gộp chung vào một hệ thống KNX với đèn, rèm, an ninh: đây đúng là bài toán Aidoo KNX AZAI6KNX2DA0 sinh ra để giải quyết. Thiết bị của Airzone cắm trực tiếp vào cổng S21 trên bo mạch dàn lạnh Daikin dòng residential, chuyển tín hiệu điều khiển sang KNX TP-1 chuẩn, và lấy nguồn ngay từ dàn lạnh nên không cần thêm bộ cấp nguồn riêng.

Điểm dễ nhầm nhất khi tra sản phẩm này: Airzone có đến bốn phiên bản Aidoo cùng dùng cổng S21 (KNX, Zigbee, WiFi Pro, Z-Wave), chưa kể một module khác hẳn của chính Daikin cũng gắn vào S21 nhưng với mục đích khác. Bài viết này nói rõ khi nào chọn đúng AZAI6KNX2DA0 thay vì bốn thiết bị còn lại, và cách kiểm tra dàn lạnh có cổng S21 trước khi đặt hàng.

Aidoo KNX AZAI6KNX2DA0 Là Gì Và Dùng Khi Nào

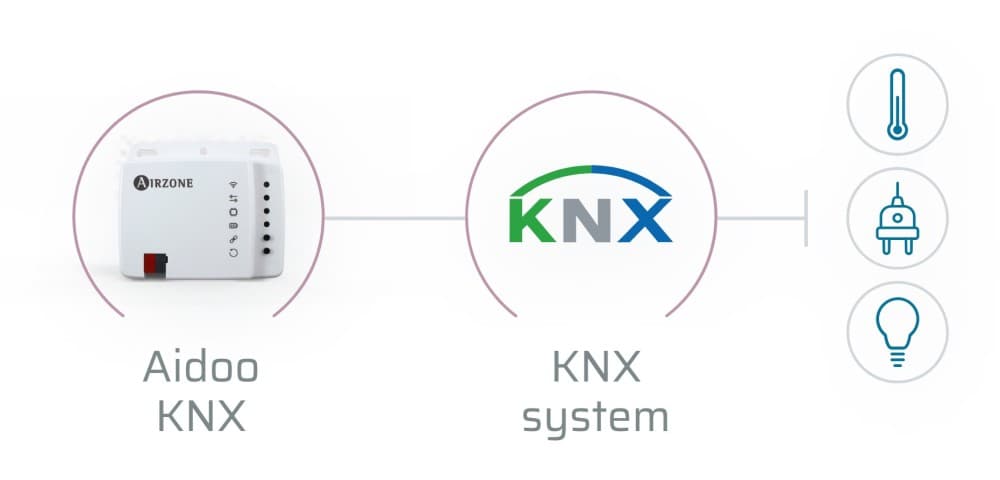

Aidoo KNX AZAI6KNX2DA0 là bộ điều khiển KNX chuyên dụng cho máy lạnh Daikin dân dụng, kết nối vào cổng S21 trên bo mạch dàn lạnh và giao tiếp hai chiều với hệ thống KNX qua ETS. Không giống các bản Aidoo Wi-Fi hay Zigbee, bản KNX không có app riêng, không có Airzone Cloud: toàn bộ cấu hình và vận hành nằm trong ETS, đúng workflow một SI đang quen làm với công tắc, cảm biến hay actuator KNX khác trong cùng dự án.

Bạn cần thiết bị này khi dự án có ít nhất một trong các yêu cầu sau:

• Điều khiển máy lạnh Daikin dân dụng từ cùng touchpanel hoặc scene KNX đang dùng cho đèn, rèm
• Đưa trạng thái máy lạnh (nhiệt độ, chế độ, lỗi) vào cùng giao diện giám sát KNX/BMS của căn hộ hay biệt thự
• Kích hoạt máy lạnh theo cảm biến hiện diện, lịch trình, hoặc logic KNX có sẵn, thay vì chỉ dùng remote rời
• Chủ đầu tư không muốn thêm một app riêng (Airzone Cloud) chỉ để bật tắt máy lạnh

Nếu dự án không có KNX và chỉ cần điều khiển máy lạnh qua điện thoại, các bản Aidoo Wi-Fi hoặc Wi-Fi Pro phù hợp hơn nhiều, vì có sẵn app và Cloud API mà bản KNX không hỗ trợ.

Bốn Phiên Bản Aidoo Cùng Dùng Cổng S21, Chọn Sao Cho Đúng

Đây là phần quan trọng nhất để tránh đặt nhầm hàng. Airzone bán bốn phiên bản Aidoo cho cùng cổng S21 residential, khác nhau ở giao thức đầu ra:

Tính năngAidoo Wi-FiAidoo ProAidoo KNXAidoo Z-WaveAidoo ZigbeeChuẩn kết nốiWi-Fi 2.4 GHzWi-Fi Dual 2.4-5 GHzKNXZ-Wave PlusZigbeeApp Airzone CloudCóCóKhôngKhôngKhôngĐiều khiển giọng nóiCóCóKhôngKhôngKhôngNgõ vào digital inputKhôngCóCó, 3 ngõ vào cấu hình đượcKhôngKhôngREST API / Cloud APIKhôngCóKhôngKhôngKhông

Chỉ cần dự án đã có hệ thống KNX, AZAI6KNX2DA0 là lựa chọn duy nhất trong bảng này thật sự nói được ngôn ngữ KNX TP native. Ba phiên bản còn lại cần thêm một gateway trung gian (KNX/Zigbee hoặc KNX/Z-Wave) nếu muốn đưa vào cùng hệ thống, vừa tốn thêm thiết bị vừa tăng độ trễ tín hiệu.

Ngoài bốn phiên bản Aidoo này, còn hai thiết bị khác rất dễ gây nhầm lẫn khi tìm kiếm:

• BRP980B42 là module của chính Daikin, dùng để bổ sung cổng S21 vật lý cho những dàn lạnh chưa có sẵn cổng này ra ngoài. Đây không phải thiết bị điều khiển KNX, mà là bước tiền đề bắt buộc nếu dàn lạnh thiếu S21. Xem thêm phần kiểm tra cổng S21 bên dưới.
• AZAI6KNX2DA1 cũng là Aidoo KNX nhưng dành cho Daikin Sky Air/VRV thương mại qua cổng P1/P2, không phải S21. Nếu dự án dùng dàn lạnh thương mại loại lớn, đây mới là SKU đúng, không phải AZAI6KNX2DA0.

Cổng S21 Trên Dàn Lạnh Daikin: Cách Kiểm Tra Trước Khi Đặt Hàng

Cổng S21 là chân tín hiệu điều khiển số dùng riêng cho dòng Daikin residential inverter, đi kèm chân G (hoặc COM) làm mass tham chiếu. Trên bo mạch, hai chân này thường nằm gần khu vực board tín hiệu phụ, có ký hiệu "S21" và "G" hoặc "COM" in trực tiếp lên board. Đo được khoảng 5-20VDC dao động khi máy đang hoạt động là dấu hiệu xác nhận đúng cổng.

Không phải mọi dàn lạnh Daikin residential đều có cổng S21 lộ sẵn ra ngoài. Một số model cũ hơn hoặc dòng rẻ có thể thiếu cổng này trên board gốc. Đây là lý do nên mở vỏ kiểm tra board thực tế, hoặc đối chiếu tài liệu kỹ thuật của đúng model trước khi báo giá cho khách, thay vì giả định mọi máy Daikin đều lắp được AZAI6KNX2DA0 ngay. Nếu dàn lạnh thiếu cổng S21, cần đặt thêm BRP980B42 từ Daikin trước, AZAI6KNX2DA0 không tự thay thế được bước này.

Lưu ý nhỏ khi đo kiểm: xác định đúng chân G trước khi đấu, không đảo S21 với G nếu chưa có sơ đồ chân rõ ràng của đúng model, vì mỗi thế hệ board Daikin có thể sắp xếp chân hơi khác nhau.

Điều Khiển Được Gì Qua KNX Sau Khi Lắp

Sau khi kết nối vào cổng S21 và cấu hình trong ETS bằng database do Airzone cung cấp, AZAI6KNX2DA0 cho phép quản lý các thông số vận hành cơ bản của máy lạnh Daikin qua group object KNX chuẩn: nhiệt độ cài đặt, chế độ hoạt động (auto, lạnh, sưởi, quạt, hút ẩm tùy model hỗ trợ), và tốc độ quạt. Thiết bị cũng giám sát trạng thái kết nối và báo lỗi ra KNX, nên BMS hoặc touchpanel có thể hiển thị cảnh báo khi mất kết nối với dàn lạnh mà không cần kỹ thuật viên xuống tận nơi kiểm tra.

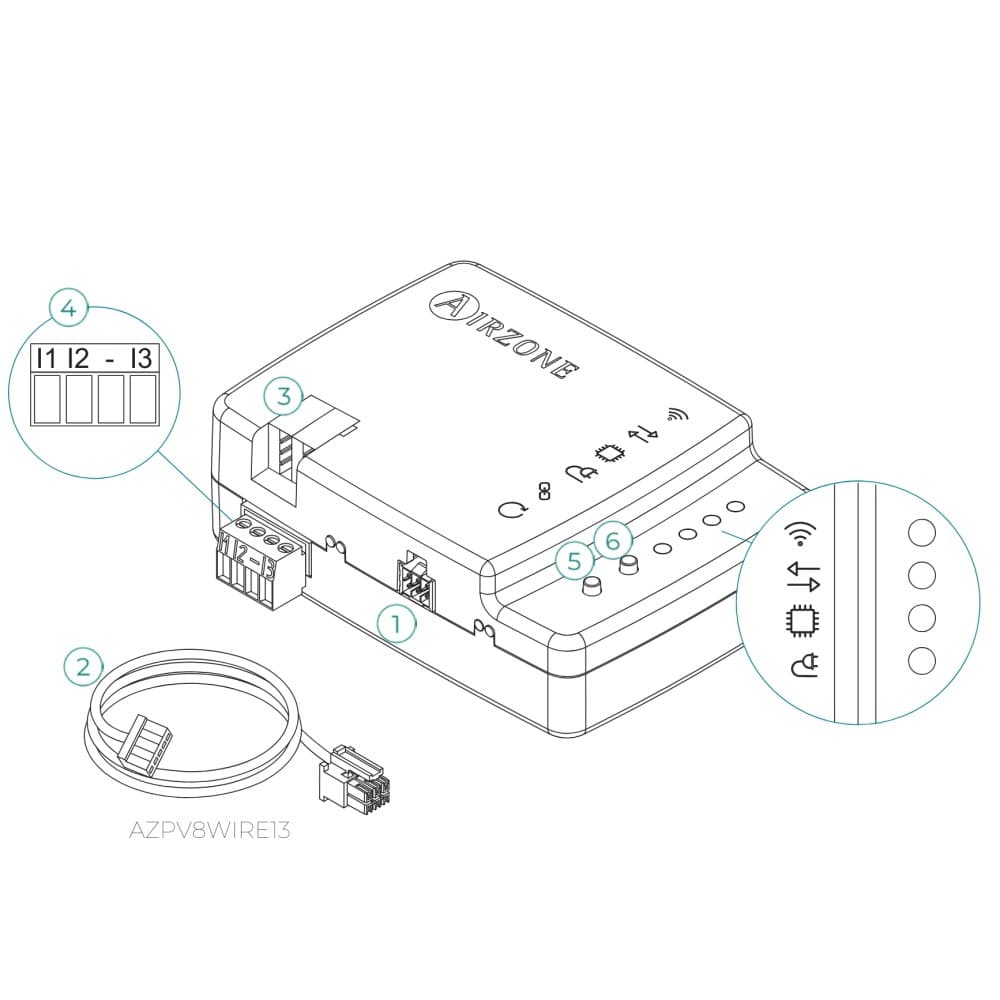

Thiết bị có 3 ngõ vào digital input cấu hình được, dùng để nhận tín hiệu từ công tắc hoặc cảm biến ngoài, ví dụ cảm biến cửa sổ hoặc công tắc chuyển scene, mà không cần thêm module I/O riêng.

Điểm cần nói thẳng để không ai kỳ vọng sai: bản KNX không có Airzone Cloud, không điều khiển giọng nói, không REST API. Đây là đánh đổi hợp lý của một thiết bị KNX thuần túy, vận hành local hoàn toàn qua bus, không phụ thuộc internet hay server của Airzone. Nếu khách hàng vẫn muốn vừa có KNX vừa có app điều khiển từ xa qua Cloud, cần nói rõ ngay từ đầu dự án là phải chọn kiến trúc khác (ví dụ giữ Aidoo Pro và bridge qua KNX/IP), chứ AZAI6KNX2DA0 không làm được việc đó một mình.

Ứng Dụng Thực Tế Trong Dự Án

AZAI6KNX2DA0 phù hợp nhất với căn hộ cao cấp, biệt thự, hoặc phòng khách sạn boutique quy mô nhỏ, nơi chủ đầu tư đã chọn KNX làm nền tảng chung cho toàn bộ nhà và không muốn máy lạnh Daikin là ngoại lệ phải điều khiển riêng qua remote hay app khác. Trong các dự án này, việc đưa máy lạnh vào cùng scene với đèn và rèm (ví dụ scene "Ra khỏi nhà" tắt tất cả cùng lúc) là lý do phổ biến nhất khách hàng yêu cầu thiết bị này.

Một điểm vận hành cần lưu ý khi báo giá cho khách: AZAI6KNX2DA0 hiện ở trạng thái Make to order, không phải hàng có sẵn tồn kho để giao ngay. Nên trao đổi thời gian sản xuất với KNXStore trước khi cam kết tiến độ lắp đặt với chủ đầu tư, đặc biệt với các dự án có deadline bàn giao gấp.
