Kanonbus KAC002 Gateway KNX Điều Hòa VRF Tương Thích Daikin, Mitsubishi, Samsung Và 8 Thương Hiệu
Biệt thự chạy full KNX, chủ đầu tư muốn điều khiển điều hòa Daikin VRV chung một touch panel với chiếu sáng và rèm. Khách sạn dùng KNX làm hệ điều khiển phòng, điều hòa Samsung VRF lắp sẵn, ban quản lý muốn nhiệt độ từng phòng và fault code hiện thẳng trên hệ giám sát. Cùng một bài toán: làm sao đưa dàn điều hòa trung tâm vào KNX mà không phải đi vòng qua Modbus rồi map ngược lại?
Kanonbus KAC002 sinh ra cho đúng bài toán đó. Đây là phiên bản KNX-native của dòng gateway điều hòa KAC, kết nối thẳng giao thức HBS/XYE của điều hòa vào KNX bus, tương thích firmware cho 11 thương hiệu VRF/VRV thương mại phổ biến nhất.
KAC002 Là Gì Và Khác KAC001 Ở Điểm Nào?

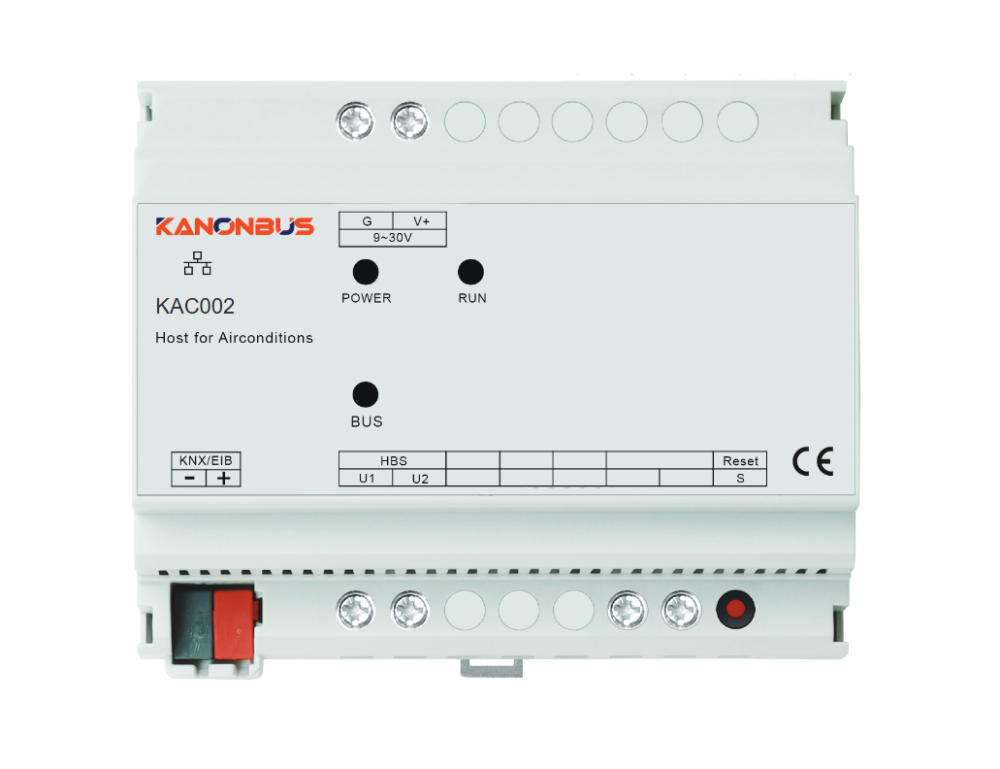

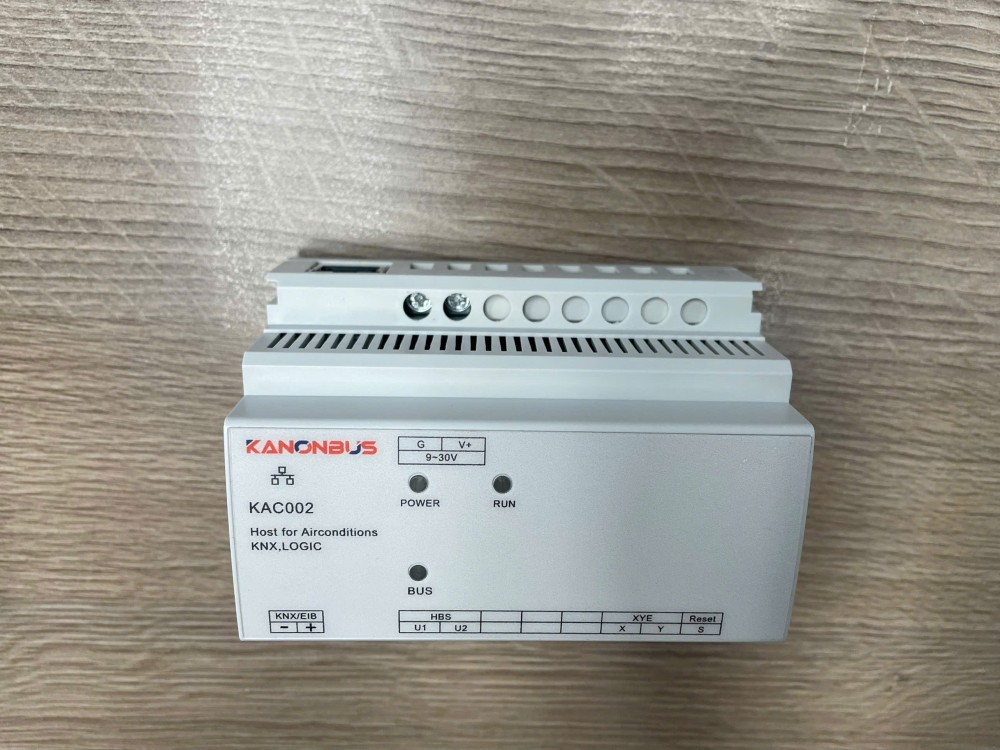

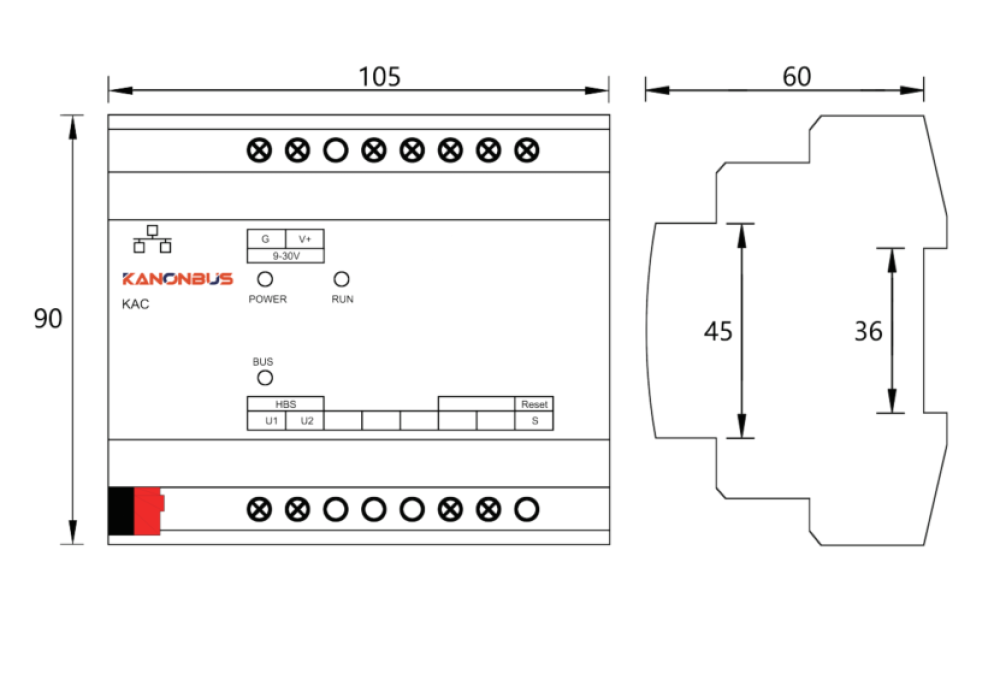

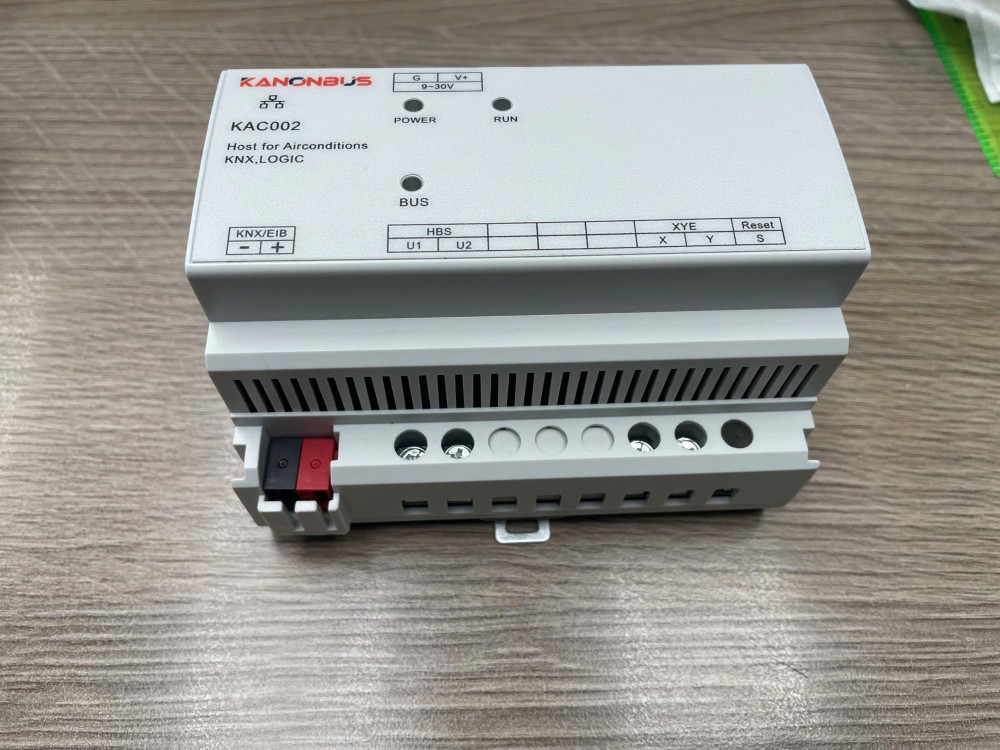

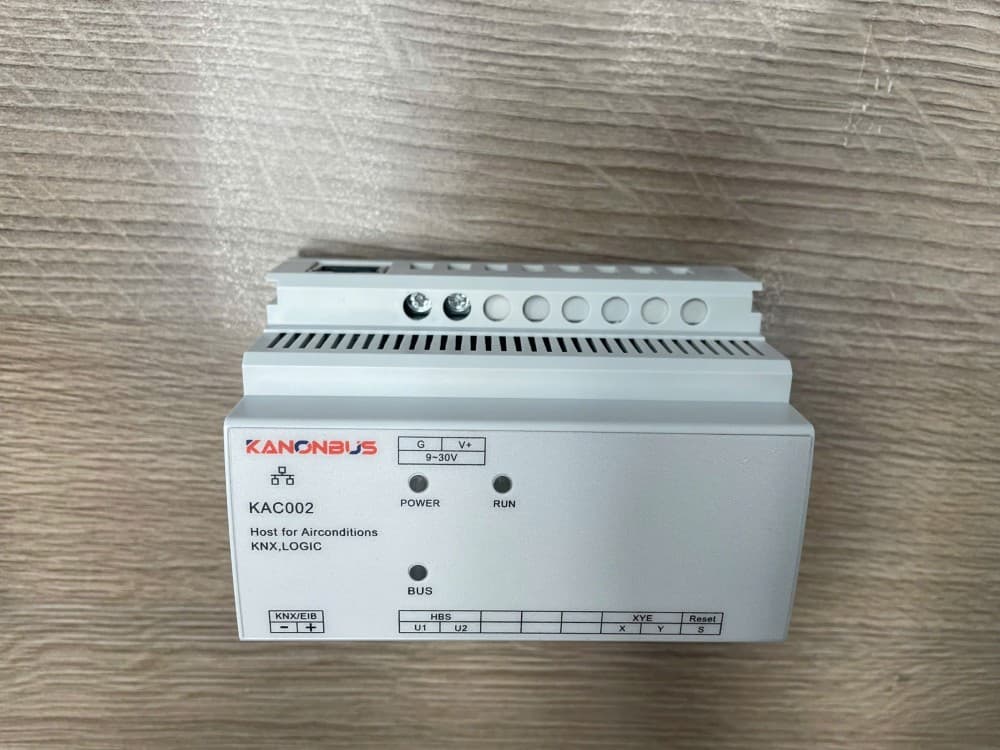

Kanonbus KAC002 là gateway kết nối trực tiếp (direct connection gateway) giữa hệ thống điều hòa trung tâm VRF/VRV và hệ thống KNX. Thiết bị do Shanghai Kanontec Electronic Technology (thương hiệu Kanonbus) sản xuất, lắp DIN rail trong tủ điện, nhận nguồn DC 9-30V riêng.
Điểm phân biệt cốt lõi nằm ở phía đầu ra. Nếu bạn đã dùng KAC001, bạn sẽ nhận ra ngay sự khác biệt: KAC001 xuất ra Modbus RTU qua RS485 để nói chuyện với BMS/SCADA, còn KAC002 nối thẳng vào KNX bus. KAC002 không có RS485, không có RS232, không có Modbus. Thay vào đó nó có KNX bus terminal, thêm chức năng KNX IP Router qua cổng RJ45.
Nói ngắn gọn: dự án dùng KNX thì chọn KAC002, dự án dùng BMS Modbus thì chọn KAC001. Hai model cùng phần cứng, cùng cách kết nối phía điều hòa, chỉ khác giao thức tích hợp phía trên.
| Tiêu chí | KAC001 | KAC002 |
|---|---|---|
| Giao thức tích hợp | Modbus RTU (RS485) | KNX bus (native) |
| KNX | Không | Có |
| KNX IP Router | Không | Có |
| RS485 / RS232 | Có RS485 | Không |
| Logic function | Có | Có |
| Dùng cho | BMS, SCADA | Hệ thống KNX |
Mười Một Thương Hiệu, Một Thiết Bị: Firmware Variant Và Số Indoor Unit Tối Đa
Giống các model khác trong dòng KAC, KAC002 dùng một phần cứng duy nhất nhưng tương thích nhiều hãng điều hòa qua firmware variant chọn khi đặt hàng. Khi cần gateway cho hãng nào, chỉ cần đặt đúng SKU variant.
| Hãng điều hòa | SKU | Cổng KAC | Cổng AC | Phân cực | Indoor unit tối đa |
|---|---|---|---|---|---|
| Daikin | KAC002-DK | U1/U2 (HBS) | F1, F2 | Không | 64 |
| Toshiba | KAC002-TB | U1/U2 (HBS) | U1, U2 | Không | 64 |
| Mitsubishi Electric | KAC002-MSE | U1/U2 (HBS) | U1, U2 | Không | 64 |
| Hitachi | KAC002-HT | U1/U2 (HBS) | TB3/7 (A, B) | Không | 50 |
| Hisense / York / Panasonic | KAC002-HS/YK/PA | U1/U2 (HBS) | 1, 2 | Không | 64 |
| Samsung | KAC002-SS | X/Y (XYE) | X, Y | Có | 64 |
| Midea / Carrier | KAC002-MD/CR | X/Y (XYE) | X, Y | Có | 64 |
| Mitsubishi Heavy Industries | KAC002-MH | X/Y (XYE) | A1, B1 | Không | 48 |
Vài điểm cần lưu ý khi đọc bảng này.
Phía điều hòa chia làm hai họ giao thức. HBS (Home Bus System) qua cổng U1/U2 dùng cho Daikin, Toshiba, Mitsubishi Electric, Hitachi, Hisense, York và Panasonic. XYE qua cổng X/Y dùng cho Samsung, Midea, Carrier và Mitsubishi Heavy Industries.
Hisense, York và Panasonic dùng chung một firmware variant vì cùng giao thức proprietary trên cổng U1/U2. Midea và Carrier cũng dùng chung firmware.
Theo datasheet KAC002, Samsung và Midea/Carrier là các kết nối có phân cực khi đấu cổng X/Y, cần đấu đúng cực. Các hãng còn lại đều non-polarized. Giới hạn indoor unit khác nhau tùy hãng: Hitachi 50 unit, Mitsubishi Heavy Industries 48 unit, còn lại 64 unit trên một gateway.
Kết Nối Điều Hòa Vào KNX Điều Khiển Và Đọc Feedback Trực Tiếp
Sau khi cấu hình, mỗi indoor unit được ánh xạ sang các group object trên KNX bus. Từ touch panel, thermostat hay bộ điều khiển KNX bất kỳ, kỹ thuật viên hoặc người dùng cuối điều khiển và giám sát điều hòa như một thiết bị KNX thực thụ.
Các điểm điều khiển và feedback điển hình cho từng indoor unit:
- On/Off
- Operating mode: Auto, Cooling, Heating, Fan, Dry
- Set point nhiệt độ
- Fan speed
- Swing direction
- Nhiệt độ phòng hiện tại (feedback)
- Fault code theo từng indoor unit (feedback)
- Filter alarm (tùy model)
Khả năng đọc fault code trực tiếp vào KNX là điểm đáng giá cho facility management. Thay vì kỹ thuật viên phải tới từng phòng đọc mã lỗi trên remote, hệ giám sát KNX nhận fault code tức thì và có thể kích hoạt cảnh báo qua logic hoặc scene. Với khách sạn hay văn phòng cho thuê, việc này rút ngắn thời gian phát hiện sự cố rõ rệt.
Bảng group object chi tiết (số object và Data Point Type cho từng chức năng) nằm trong phần cấu hình web của thiết bị. Khi lập hồ sơ commissioning, nên export bảng object thực tế từ web interface để đối chiếu với group address plan của dự án, tránh nhầm lẫn giữa các indoor unit khi số lượng lớn.
KNX IP Router Tích Hợp Giảm Một Thiết Bị Trên Backbone

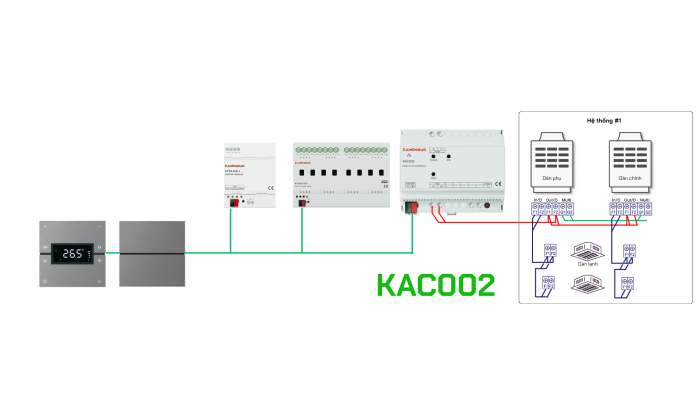

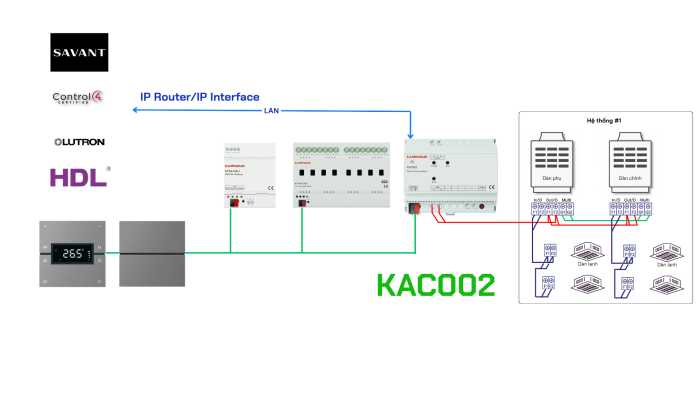

Ngoài vai trò gateway điều hòa, KAC002 tích hợp sẵn chức năng KNX IP Router qua cổng RJ45. Với dự án có nhiều KNX line cần định tuyến qua IP backbone, gateway này vừa đưa điều hòa vào bus, vừa đảm nhiệm luôn việc route telegram giữa các line qua mạng LAN.
Trong thực tế, điều này có nghĩa là ở line có dàn điều hòa, bạn không cần mua thêm một KNX IP router riêng. Một thiết bị làm hai việc, giảm chi phí phần cứng và số điểm đấu nối trong tủ.
Lưu ý khi dùng chức năng router: cấu hình đúng physical address và bảng filtering để tránh telegram loop trên backbone. Filtering table hoạt động đúng sẽ chặn các telegram không cần thiết đi ngang line, giữ tải bus ở mức an toàn. Đây là bước hay bị bỏ qua khi kỹ thuật viên chỉ tập trung vào phần điều hòa mà quên KAC002 đang đóng cả vai trò router.
Một Gateway, Đến 64 Indoor Unit
Một KAC002 quản lý tối đa 64 indoor unit với phần lớn các hãng (50 với Hitachi, 48 với Mitsubishi Heavy Industries). So với mô hình đấu từng bộ điều khiển riêng cho mỗi dàn lạnh, cách này giảm đáng kể số thiết bị, số điểm đấu KNX và thời gian commissioning.
Với dự án vượt giới hạn số indoor unit của một gateway, chia thành nhiều KAC002, mỗi thiết bị quản lý một nhóm indoor unit và có physical address riêng trên KNX bus. Cách chia nên bám theo phân vùng vật lý của công trình (theo tầng, theo cụm phòng) để hồ sơ group address dễ đọc và dễ bảo trì về sau.
Lắp Đặt, Cấu Hình Web Và Lưu Ý Thực Tế
Một số điểm cần nắm khi triển khai KAC002 tại công trình:
- Không lấy nguồn từ KNX bus hay từ dây tín hiệu điều hòa. KAC002 cần nguồn DC 9-30V riêng biệt.
- Samsung và Midea/Carrier yêu cầu phân cực khi đấu cổng X/Y. Đấu sai cực dẫn tới gateway không nhận dạng được indoor unit.
- Địa chỉ indoor unit phải được set đúng trên board máy trước khi gateway quét bus.
- Cấu hình qua web tại 192.168.1.232, tài khoản mặc định admin / mật khẩu 123. Đổi IP và mật khẩu trước khi bàn giao.
- Không dùng Internet Explorer để vào trang cấu hình.
- Reset về factory: giữ nút Reset 6 giây cho đến khi LED RUN nhấp nháy nhanh rồi sáng cố định lại. Thao tác này xóa IP, serial port settings và startup mode.

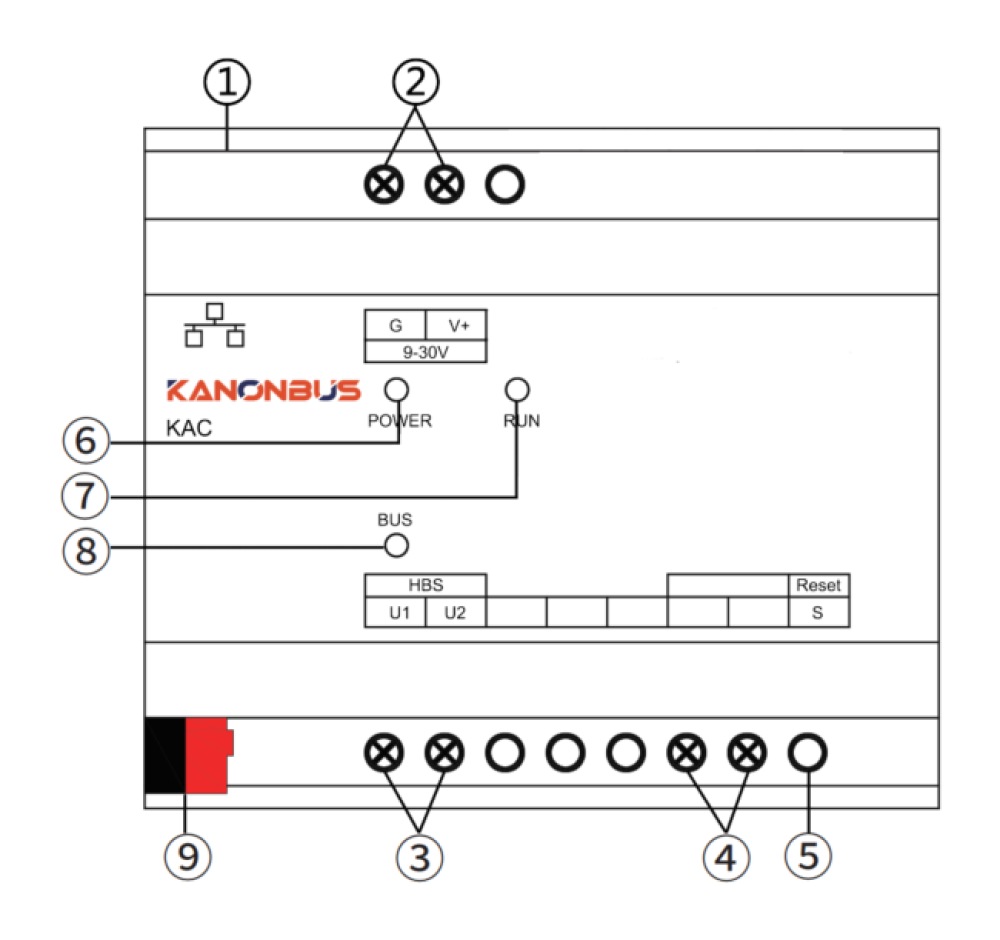

Về đèn báo, KAC002 có ba LED. POWER sáng đỏ cố định khi có nguồn. RUN sáng đỏ cố định khi hoạt động, nhấp nháy nhanh khi có truyền nhận dữ liệu. BUS sáng đỏ cố định khi đã kết nối KNX bus. Kiểm tra nhanh khi commissioning: nếu BUS không sáng, gần như chắc chắn vấn đề nằm ở đấu nối KNX bus terminal chứ không phải phía điều hòa.
Khi Nào Nên Và Không Nên Chọn KAC002
Nên chọn KAC002 khi:
- Dự án dùng KNX làm hệ điều khiển chính và cần đưa điều hòa VRF/VRV vào chung hệ.
- Muốn điều khiển điều hòa từ touch panel, thermostat KNX cùng với chiếu sáng, rèm, scene.
- Cần đọc nhiệt độ phòng và fault code từng indoor unit thẳng vào hệ giám sát KNX.
- Có nhiều KNX line và muốn tận dụng KNX IP Router tích hợp để bớt một thiết bị.
Không nên chọn KAC002 khi:
- Hệ tích hợp là BMS/SCADA chạy Modbus, không dùng KNX. Trường hợp này chọn KAC001 (Modbus RTU) sẽ đúng và gọn hơn.
- Cần giao tiếp RS232 hoặc giao thức đầu ra khác. Xem xét KAC005 hoặc KAC008 tùy yêu cầu cụ thể.
- Điều hòa là dòng residential không expose đầy đủ giao thức HBS/XYE. Cần xác nhận model trước khi thiết kế.
Kết Bài
Kanonbus KAC002 phù hợp với dự án tòa nhà, khách sạn, biệt thự hoặc căn hộ cao cấp dùng KNX làm hệ điều khiển và cần tích hợp điều hòa VRF/VRV vào chung hệ thống. Khả năng tương thích 11 thương hiệu qua firmware variant, cộng với KNX IP Router và logic function tích hợp sẵn, giúp SI giảm số thiết bị và đơn giản hóa commissioning. Một KAC002 quản lý đến 64 indoor unit, đưa nhiệt độ và fault code từng dàn lạnh thẳng vào KNX bus.
Nếu dự án chạy Modbus thay vì KNX, KAC001 mới là lựa chọn đúng. KNXStore phân phối đầy đủ các variant của cả hai dòng cho thị trường Việt Nam. Liên hệ đội ngũ kỹ thuật để chọn đúng model và variant cho hãng điều hòa của dự án, cùng hỗ trợ cấu hình group object và KNX IP Router.
