Vlinca VBA-SSR4 - Công Tắc Casambi 4 Nút Tích Hợp Relay và Cảm Biến Vi Sóng 5.8G

Trong thiết kế hệ thống chiếu sáng thông minh cho văn phòng hay khách sạn, công tắc tường thường là điểm tiếp xúc trực tiếp nhất giữa người dùng và hệ thống. Một công tắc Casambi cần vừa đủ thẩm mỹ để hòa vào không gian nội thất, vừa đủ linh hoạt để đảm nhận nhiều chức năng mà không cần thêm thiết bị phụ trợ.

VBA-SSR4 của Vlinca đáp ứng cả hai yêu cầu đó trong một panel kích thước 86x86mm chuẩn: 4 nút bấm cấu hình được, cảm biến tiếp cận vi sóng 5.8GHz tích hợp, 2 kênh relay output 300W, và kết nối Casambi không dây long-range. Ba fixture profile cho phép cùng một thiết bị phần cứng phục vụ ba kịch bản vận hành hoàn toàn khác nhau chỉ bằng cấu hình phần mềm trong Casambi app.

VBA-SSR4 là gì và hoạt động như thế nào

VBA-SSR4 là panel controller Casambi dạng công tắc tường, hoạt động dựa trên ba thành phần tích hợp trong cùng một khung 86x86mm.

Bốn nút bấm cấu hình linh hoạt: mặt panel chia làm 4 vùng cảm ứng vật lý, mỗi vùng có đèn LED chỉ thị riêng. Chức năng từng nút không cố định theo phần cứng mà phụ thuộc hoàn toàn vào fixture profile được chọn trong Casambi app. Với profile 33593 (VBA-SSR4 Scn), cả 4 nút hoạt động như 4 nút scene độc lập. Với profile 33602 (VBA-SSR4 Dim), nút 1 và 2 là scene, nút 3 là Dim down và nút 4 là Dim up. Với profile 33603 (VBA-SSR4 Rly), nút 1 và 2 là scene, nút 3 và 4 điều khiển trực tiếp Relay 1 và Relay 2 bên trong power supply.

Cảm biến tiếp cận vi sóng 5.8GHz: không phải PIR hồng ngoại mà là module radar vi sóng, hoạt động ngay cả khi tay tiếp cận mà chưa chạm vào mặt panel. Khoảng cách kích hoạt là 30cm cho chuyển động tay và 80cm cho chuyển động người. Khi cảm biến phát hiện tiếp cận, thiết bị "thức dậy" và hiển thị đèn LED nền, cho phép người dùng thấy các nút trước khi bấm. Trong môi trường tối hoặc khi panel màu tối, tính năng này giúp định vị nút bấm mà không cần chiếu sáng thêm.

Hai kênh relay output: được kích hoạt ở profile 33603. Mỗi relay chịu tải tối đa 300W với LED driver hoặc đèn sợi đốt ở điện áp 220-240Vac. Relay này điều khiển on/off trực tiếp tải điện mà không cần DALI driver hay module trung gian, phù hợp cho thiết bị không hỗ trợ dimming hoặc tải phi chiếu sáng như quạt điện nhỏ hay thiết bị điện dân dụng.

Chỉ thị LED hai màu: đèn Amber sáng trên nút preset khi preset đó đang active, duy trì sáng liên tục trên nút relay khi relay đang ở trạng thái on. Đèn Cyan là đèn nền mặc định, sáng khi có tác động (bấm tay hoặc tiếp cận) trong khi preset chưa active hoặc relay đang off. Màu đèn nền có thể thay đổi tuỳ chỉnh qua Casambi app theo tham số RGB.

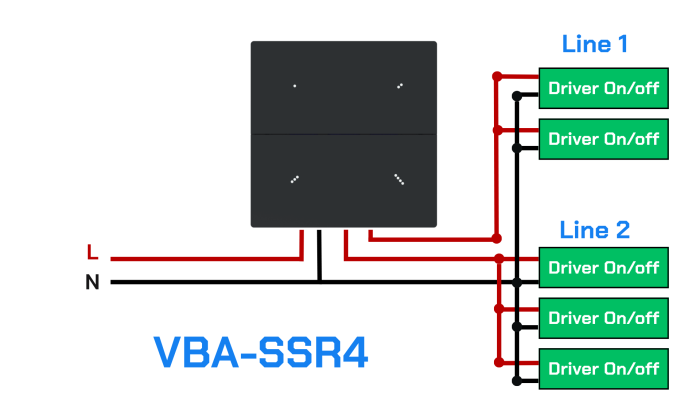

Sơ đồ kết nối và lắp đặt VBA-SSR4

VBA-SSR4 gồm hai phần lắp ghép với nhau: power supply (78x78x25mm) và switch panel (86x86x33.5mm). Lắp đặt theo hai bước tuần tự.

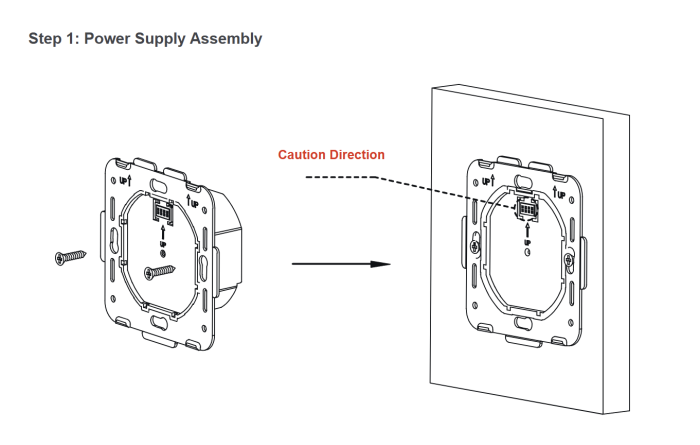

Bước 1 là lắp power supply vào đế hộp âm tường. Power supply có ký hiệu "UP" chỉ chiều đặt đúng, không lắp ngược. Sử dụng vít đi kèm để cố định vào đế. Đấu dây nguồn 220-240Vac vào terminal N và L trên power supply. Tiết diện dây chấp nhận từ 0.75 đến 2.5mm² (13-20AWG), bóc vỏ dây 6-8mm trước khi đấu. Với profile Rly, đấu thêm dây tải vào đầu ra L1 và L2 của relay, mỗi kênh nối đến một nhóm tải tối đa 300W.

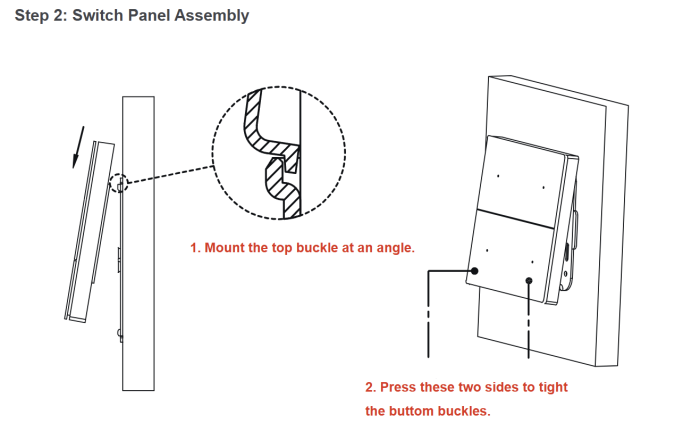

Bước 2 là gắn switch panel vào power supply. Móc buckle phía trên của panel vào trước ở góc nghiêng, sau đó ấn hai bên panel vào để khóa buckle phía dưới. Panel cố định bằng lực khóa cơ học, không cần vít mặt ngoài. Để tháo, ấn nhẹ hai cạnh bên để mở buckle dưới rồi rút panel ra.

Sau khi lắp đặt, thiết bị hiển thị trong tab "Nearby devices" của Casambi app. Pair thiết bị vào network đang dùng. Nếu thiết bị đang paired trong network khác, cần unpair trước bằng cách chọn "Unpair device" trong app rồi khởi động lại thiết bị khi thanh tiến trình xuất hiện.

Thay đổi fixture profile chỉ thực hiện được khi thiết bị ở trạng thái unpaired. Vào Nearby devices, giữ lên thiết bị, chọn "Change profile", chọn profile mong muốn, nhấn "Start update" và chờ đến khi màn hình báo "Update succeeded". Sau đó khởi động lại thiết bị để áp dụng profile mới.

Ứng dụng VBA-SSR4

VBA-SSR4 phù hợp nhất trong ba kịch bản ứng dụng khác nhau tương ứng với ba fixture profile.

Profile 33593 (4 scene) là lựa chọn tiêu chuẩn cho phòng họp và văn phòng. Bốn nút tương ứng bốn kịch bản chiếu sáng khác nhau: sáng toàn phòng để làm việc, sáng chiếu bảng trình chiếu, ánh sáng giảm khi nghe thuyết trình, và tắt hết khi ra về. Casambi app cho phép gán bất kỳ scene nào đã định nghĩa trong network vào từng nút, bao gồm scene ảnh hưởng nhiều nhóm đèn cùng lúc hoặc scene kết hợp đèn với rèm cửa tự động.

Profile 33602 (2 scene + dimmer) phù hợp cho không gian cần điều chỉnh độ sáng liên tục theo nhu cầu từng thời điểm, chẳng hạn phòng ăn nhà hàng hay khu vực tiếp lễ tân. Nút 3 ấn ngắn sẽ giảm độ sáng một bước cố định; giữ nút 3 sẽ mờ liên tục cho đến khi thả tay. Nút 4 hoạt động ngược lại theo chiều tăng sáng. Hai nút scene trên cùng để gọi nhanh hai mức chiếu sáng tiêu chuẩn đã định sẵn.

Profile 33603 (2 scene + 2 relay) mở rộng VBA-SSR4 sang điều khiển thiết bị điện lưới trực tiếp. Mỗi relay 300W có thể nối đến một nhóm LED driver không DALI, một dải đèn dây, hoặc một thiết bị điện nhỏ. Kết hợp với 2 nút scene, cùng một panel vừa điều khiển Casambi network vừa đóng cắt trực tiếp tải AC, giảm số lượng thiết bị phụ cần lắp riêng.

Ứng dụng thực tế trong dự án

Trong một tòa văn phòng 8 tầng với 160 phòng làm việc nhỏ, mỗi phòng có 4 downlight Casambi và một quạt trần: SI lắp 1 VBA-SSR4 profile Rly tại cửa vào mỗi phòng. Hai nút trên điều khiển scene "làm việc" (đèn 100%) và scene "họp" (đèn 60% + bật màn chiếu). Nút 3 và nút 4 đóng cắt trực tiếp Relay 1 cho quạt và Relay 2 cho ổ cắm sạc bảng trình chiếu. Cảm biến vi sóng thức dậy panel khi nhân viên bước vào phòng, LED nền sáng hướng dẫn thao tác trong điều kiện phòng chưa có đèn. Toàn bộ 160 panel kết nối vào Casambi network chung, BMS theo dõi trạng thái relay từng phòng qua Casambi Gateway.

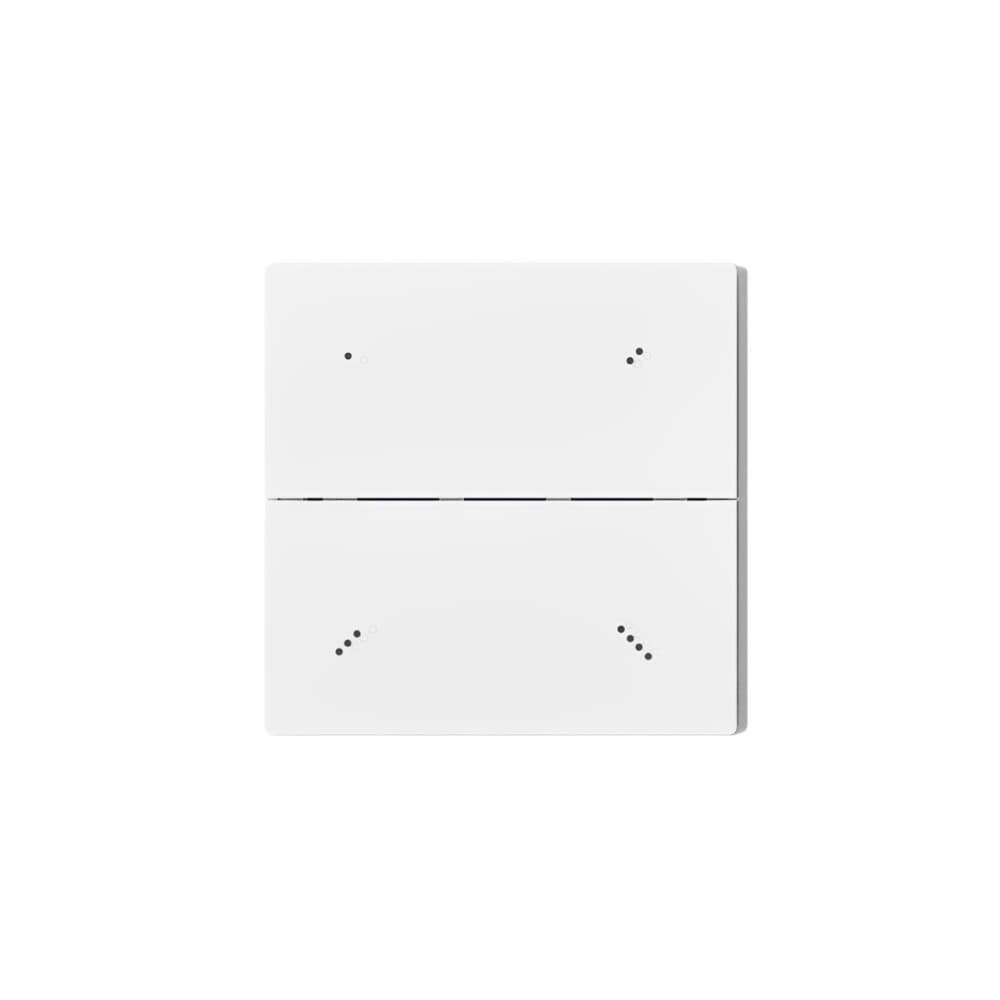

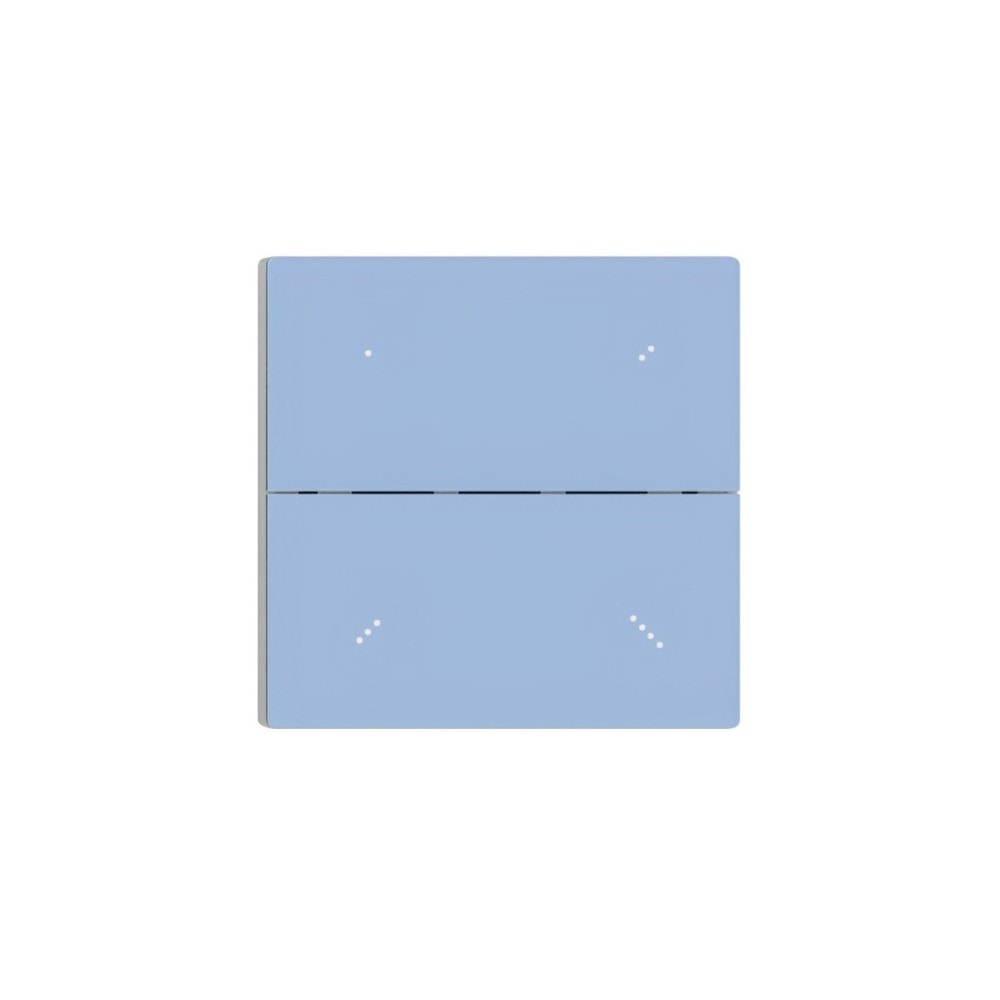

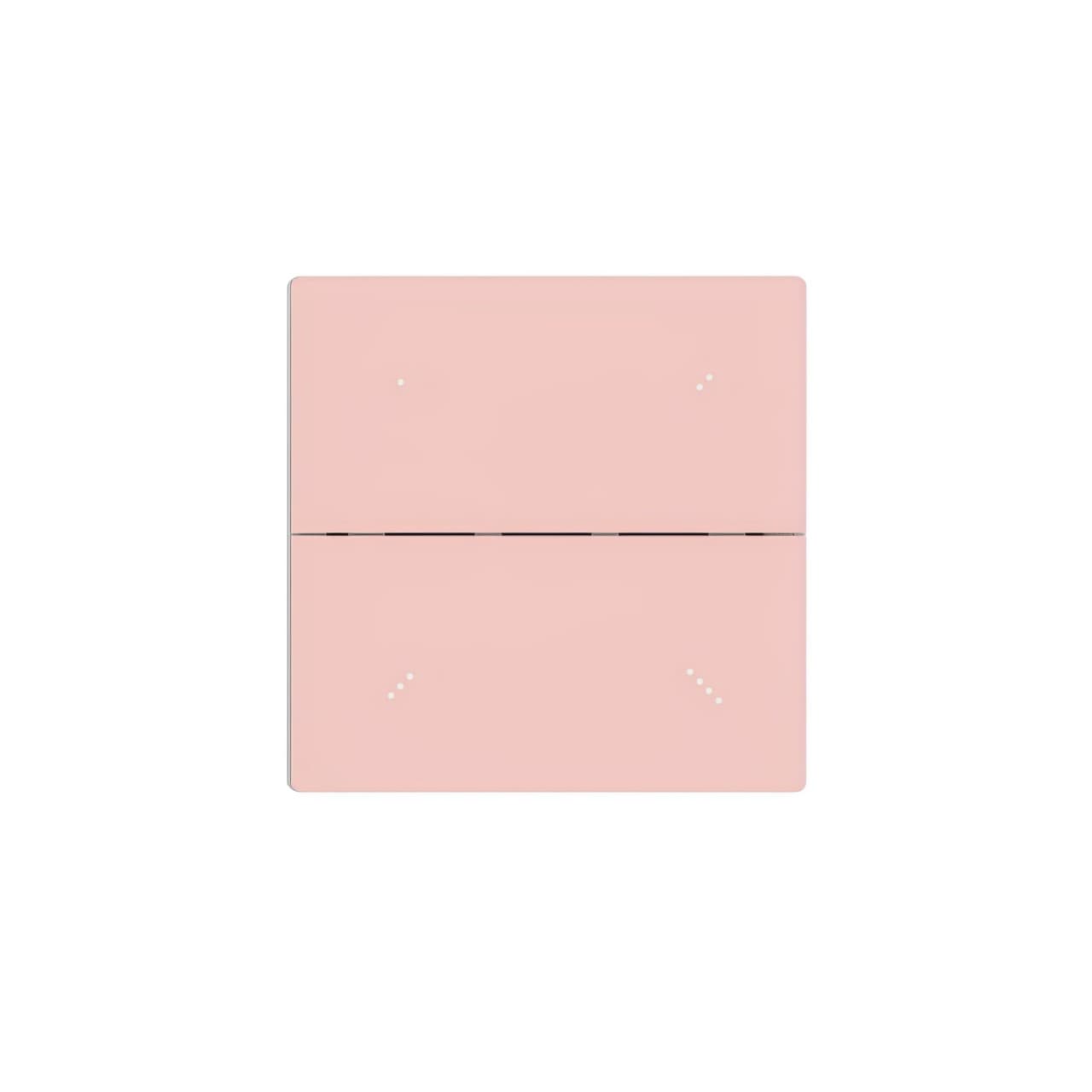

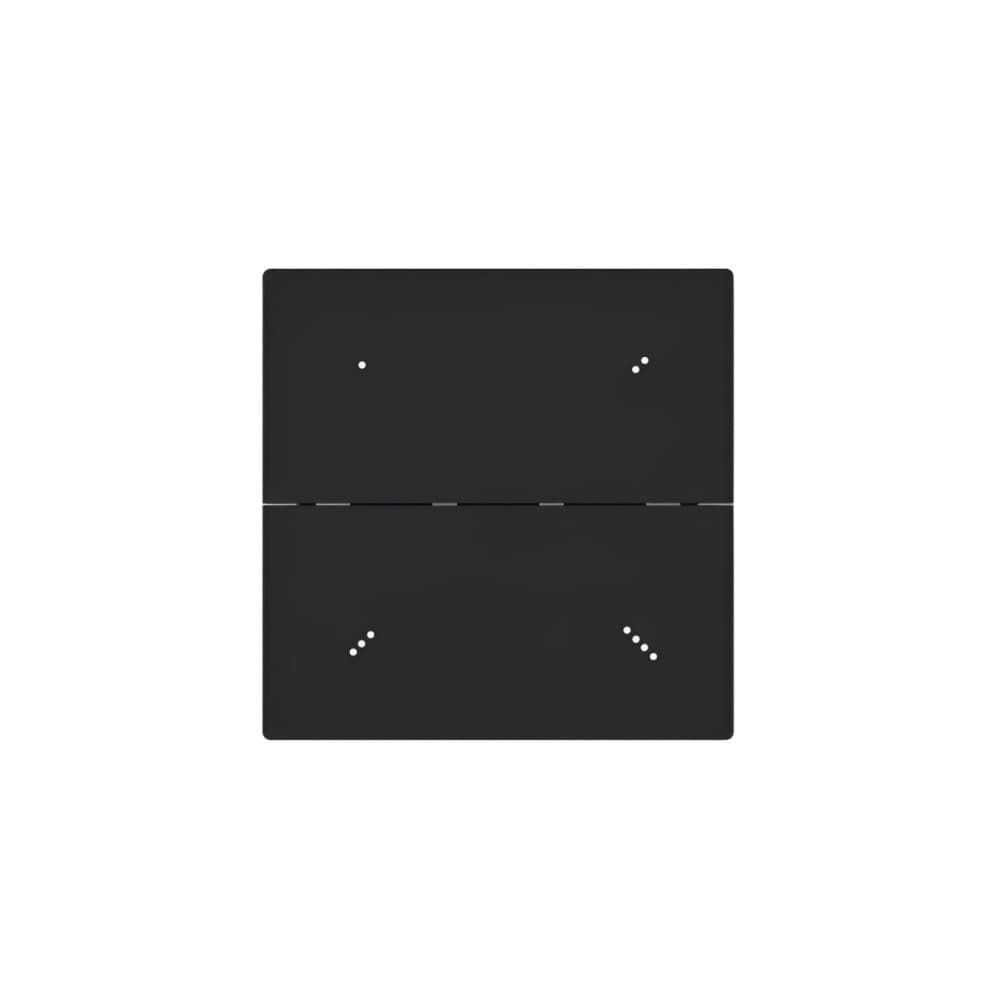

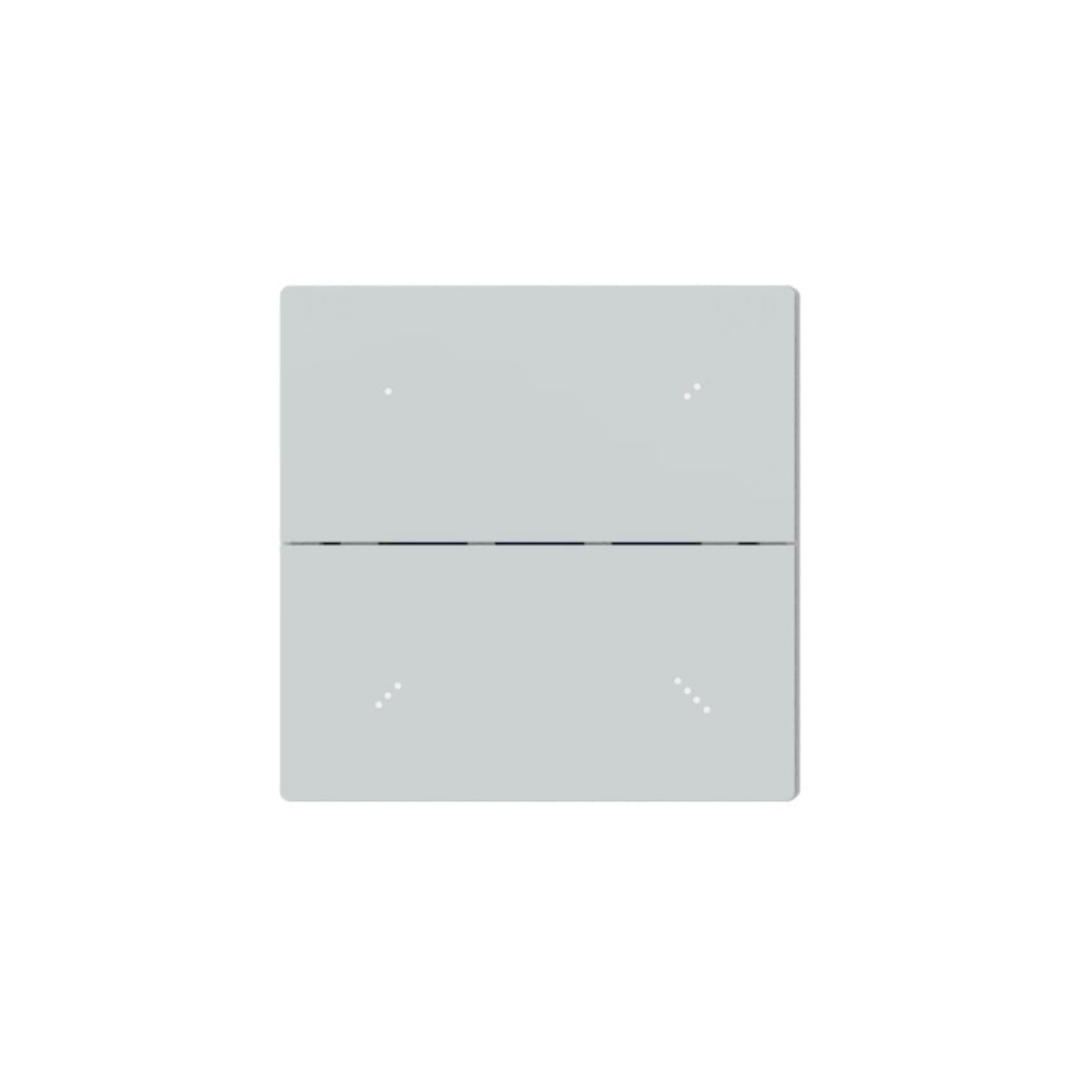

Trong một chuỗi khách sạn boutique 5 tầng, mỗi phòng khách có phong cách nội thất khác nhau theo từng tầng: VBA-SSR4 được chọn màu panel phù hợp với từng chủ đề (trắng cho tầng minimalist, đen cho tầng industrial, xám nhạt cho tầng Scandinavian). Profile 33593 với 4 scene phục vụ kịch bản "chào mừng" (ánh sáng ấm 2700K 40%), "thư giãn" (ánh sáng dịu 3000K 30%), "đọc sách" (ánh sáng trung tính 4000K 80%) và "ngủ" (tắt hết trừ đèn đêm 1%). Cảm biến tiếp cận giúp khách nhìn thấy panel ngay khi đưa tay lại gần trong phòng tối mà không cần bấm thử.

Kết luận

Vlinca VBA-SSR4 là lựa chọn công tắc tường Casambi phù hợp khi dự án cần một thiết bị đa năng trong form factor chuẩn 86x86mm: điều khiển scene linh hoạt, dimming bước và liên tục, relay output cho tải AC, và cảm biến tiếp cận vi sóng thức dậy panel trong bóng tối. Ba fixture profile đáp ứng phần lớn yêu cầu thực tế mà không cần thêm module phụ trợ.

Để được tư vấn lựa chọn profile và thiết kế hệ thống Casambi với VBA-SSR4, liên hệ: Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

Không thể. Việc thay đổi fixture profile chỉ thực hiện khi thiết bị ở trạng thái unpaired. Cần unpair thiết bị khỏi network hiện tại trước, thực hiện change profile, rồi pair lại vào network. Lưu ý mọi cấu hình nút bấm đã thiết lập trước đó sẽ bị xóa sau khi đổi profile.

Về kỹ thuật, relay là công tắc on/off đơn giản ở điện áp 220-240Vac, không mang tín hiệu DALI. Có thể dùng relay để đóng cắt nguồn AC cấp cho DALI driver, nhưng thao tác này sẽ cắt toàn bộ nguồn driver thay vì dimming. Để dimming DALI qua VBA-SSR4, cần dùng chức năng scene Casambi (nút 1/2 trong profile Dim hoặc Rly), không phải relay output.

Mỗi relay là kênh độc lập với giới hạn 300W riêng. Relay 1 chịu tối đa 300W và Relay 2 chịu tối đa 300W, hoạt động đồng thời. Tổng tải tối đa khi cả hai relay đóng là 600W. Không vượt quá giới hạn này để tránh quá nhiệt cụm power supply (nhiệt độ vỏ tối đa cho phép là 70°C).

Khi bật Use toggle, mỗi nút preset hoạt động như công tắc hai trạng thái: ấn lần đầu kích hoạt scene, ấn lần hai hủy kích hoạt (tắt hoặc trả về mức mặc định). Bật Use toggle phù hợp khi muốn mỗi nút tự phục vụ đóng/mở một kịch bản cụ thể mà không cần nút tắt riêng. Khi tắt Use toggle, mỗi lần ấn nút luôn kích hoạt scene theo chiều

Có. Casambi là hệ thống peer-to-peer Bluetooth, không cần kết nối internet hay cloud server để vận hành. Toàn bộ logic điều khiển lưu trong thiết bị và network cục bộ. VBA-SSR4 điều khiển Casambi network trong phạm vi Bluetooth ngay cả khi gateway offline hoàn toàn.

Có. Trong Casambi network, nhiều thiết bị điều khiển có thể cùng tham chiếu đến một scene hoặc một luminaire group. Ấn nút preset trên bất kỳ VBA-SSR4 nào trong network đều kích hoạt scene tương ứng và trạng thái hiển thị trên tất cả panel còn lại được cập nhật theo.
