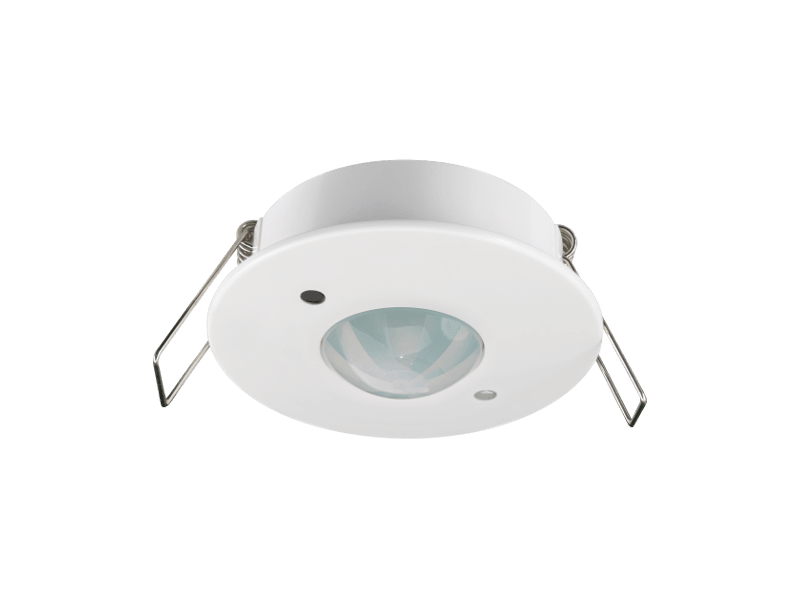

SR-DA9030A-PIR-BUS DALI-2 Ceiling PIR và Light Sensor Tích Hợp Cho Chiếu Sáng Thông Minh Văn Phòng

Sensor gắn âm trần cho văn phòng hiện đại cần tối thiểu 2 thứ: phát hiện người và đo ánh sáng. SR-DA9030A-PIR-BUS tích hợp cả hai trong một thiết bị nhỏ gọn 83mm, bus-powered từ DALI-2, cấu hình toàn bộ qua DALI-2 Application Controller mà không cần remote hay tool riêng.

SR-DA9030A-PIR-BUS là DALI-2 Input Device với 2 instances theo chuẩn: Instance 0 là occupancy sensor (IEC62386-303), Instance 1 là light sensor (IEC62386-304). Tiêu thụ 6mA từ DALI bus. Phù hợp nhất cho văn phòng, phòng họp, retail, classroom trong công trình có DALI-2 Application Controller trung tâm.

SR-DA9030A-PIR-BUS trong hệ sinh thái DALI-2

SR-DA9030A-PIR-BUS là DALI-2 Input Device, đóng vai trò sensor node trong hệ thống. Cách hoạt động: sensor liên tục gửi event messages cho DALI-2 Application Controller (occupancy status và illuminance level), controller xử lý logic và gửi lệnh cho D4i driver hoặc DALI-2 control gear tương ứng.

Vì là DALI-2 certified (Part 303, 304), sensor tương thích với bất kỳ DALI-2 Multi Master Application Controller nào hỗ trợ input devices. D4i compatibility cho phép luminaire chỉ cần kết nối mains, không cần dây DALI bus PSU riêng cho sensor.

Cấu hình delay time và fade time

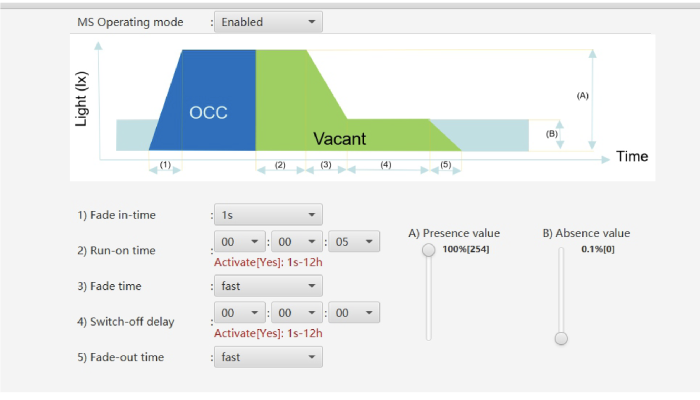

Qua configuration interface của DALI-2 controller, cài đặt:

Thông số Mô tả
Fade in time Thời gian đèn fade từ trạng thái hiện tại lên mức "occupied"
Run on time (Hold Time) Thời gian giữ "occupied no movement" trước khi chuyển "vacant"
Fade time Thời gian đèn fade từ mức occupied xuống mức absence
Switch-off delay Thời gian giữ mức absence trước khi tắt hoàn toàn
Fade out time Thời gian fade từ absence level về off
Presence value (A) Mức sáng khi có người
Absence value (B) Mức sáng khi vắng người

Thiết kế này cho phép controller lập trình smooth transition thay vì bật tắt đột ngột.

2 instances: occupancy và light sensor độc lập

Instance 0 (IEC62386-303): Occupancy Sensor

Sensor chuyển đổi giữa 3 trạng thái:

  • People in room and movement (0xFF): phát hiện chuyển động
  • People in room and no movement (0xAA): vào sau 1 giây không có chuyển động mới
  • Empty room (0x00): sau khi hold time hết

Hold time (thời gian chờ trước khi chuyển sang vacant) cấu hình được qua controller: SET HOLD TIMER (DTR0), actual = HOLD TIMER x 10 giây (1-255).

Event filter cho phép bật/tắt từng loại event: Occupied, Vacant, Movement, No Movement, Repeat. Không cần gửi tất cả event nếu controller không dùng.

Instance 1 (IEC62386-304): Light Sensor

Đo illuminance 0-1000 lux, độ phân giải 10 lux (10-bit). Gửi illuminance level event khi giá trị thay đổi vượt hysteresis đã đặt. Hysteresis có thể cấu hình để tránh event liên tục khi ánh sáng dao động nhỏ.

Hai instance cấu hình hoàn toàn độc lập: dead time, report time, hysteresis, event filter riêng cho mỗi instance.

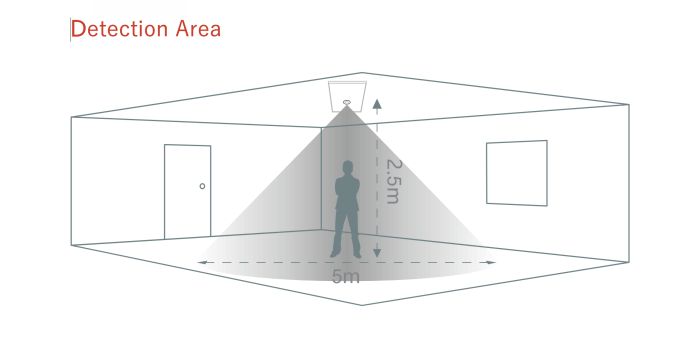

Detection pattern tại độ cao 2.5m

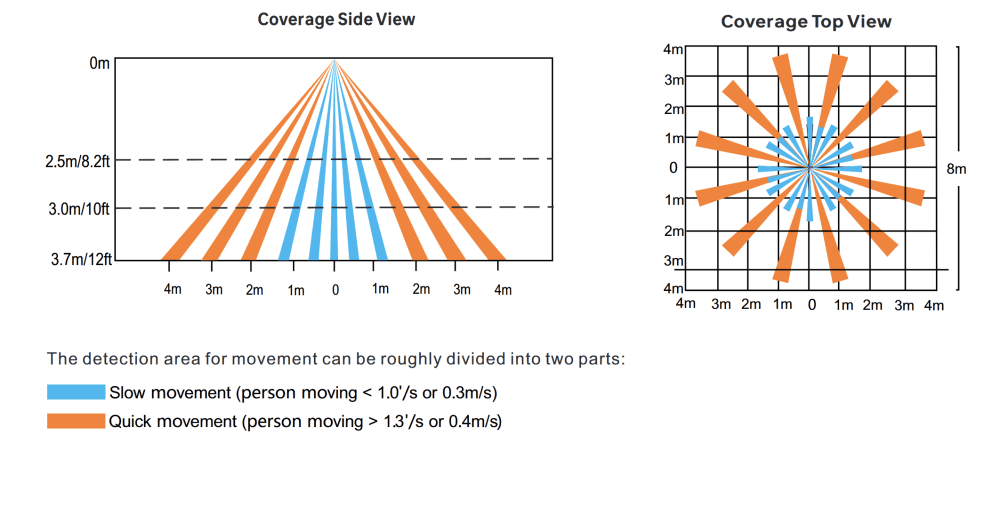

Tại độ cao khuyến nghị 2.5m (8ft), sensor phủ diện tích khoảng 4m x 8m. Chia thành 2 vùng:

  • Quick movement (>0.4m/s): phủ 4m x 4m trung tâm
  • Slow movement (<0.3m/s): phủ 2m x 4m trung tâm

Lắp đặt: spring-clip system, đẩy sensor qua lỗ trần Ø70-73mm, lò xo bung ra giữ thiết bị tại chỗ. Tháo bảo trì cũng dễ dàng.

Ứng dụng thực tế

Văn phòng open office: sensor đo cả occupancy và ánh sáng, controller điều chỉnh DALI-2 driver theo cả 2 điều kiện đồng thời. Người vào phòng, đèn tăng lên. Trời sáng, đèn dim xuống. Logic này chạy đồng thời mà không cần 2 sensor riêng.

Phòng họp: hold time set dài hơn (30-60 phút) để đèn không tắt giữa chừng khi người ngồi yên xem presentation. Absence value set về 0% để tắt hoàn toàn khi phòng trống, tiết kiệm điện.

Retail: sensor giám sát occupancy theo zone, controller điều chỉnh ánh sáng trưng bày theo lưu lượng khách.

Lưu ý lắp đặt

Tránh các vị trí gây false alarm:

  • Cạnh AC, quạt, tủ lạnh: thay đổi nhiệt độ đột ngột kích hoạt PIR giả
  • Luồng khí mạnh từ quạt trần hoặc điều hòa thổi thẳng
  • Đối diện cửa kính có ánh sáng mặt trời chiếu vào
  • Vùng có màn hình lớn, cây cảnh cao trong vùng detection

Sensor chỉ dùng indoor (0-40°C). Không lắp outdoor hoặc khu vực ẩm ướt (không có IP rating cao).

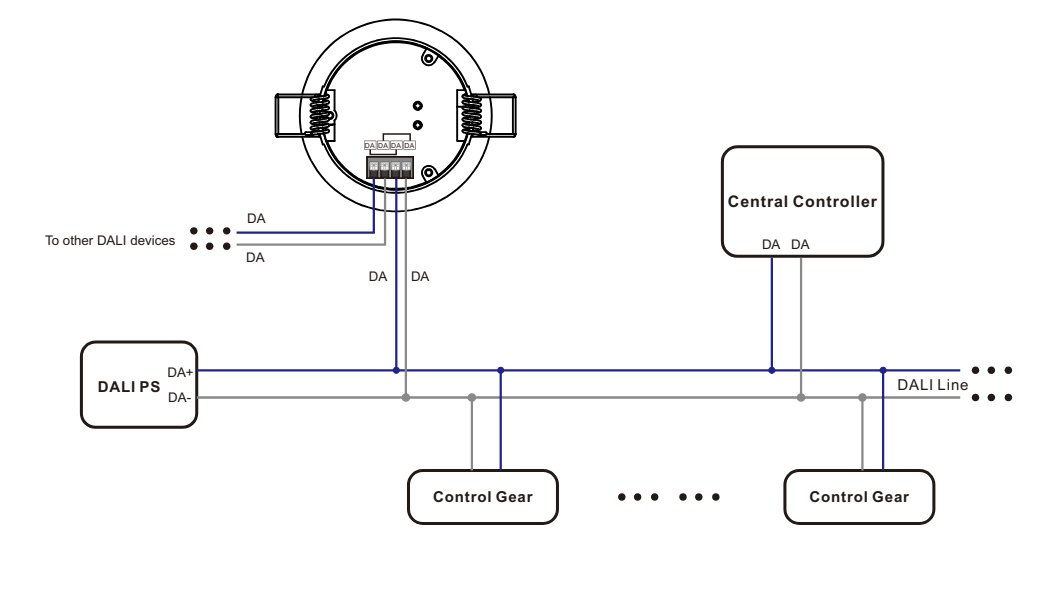

Sơ đồ kết nối

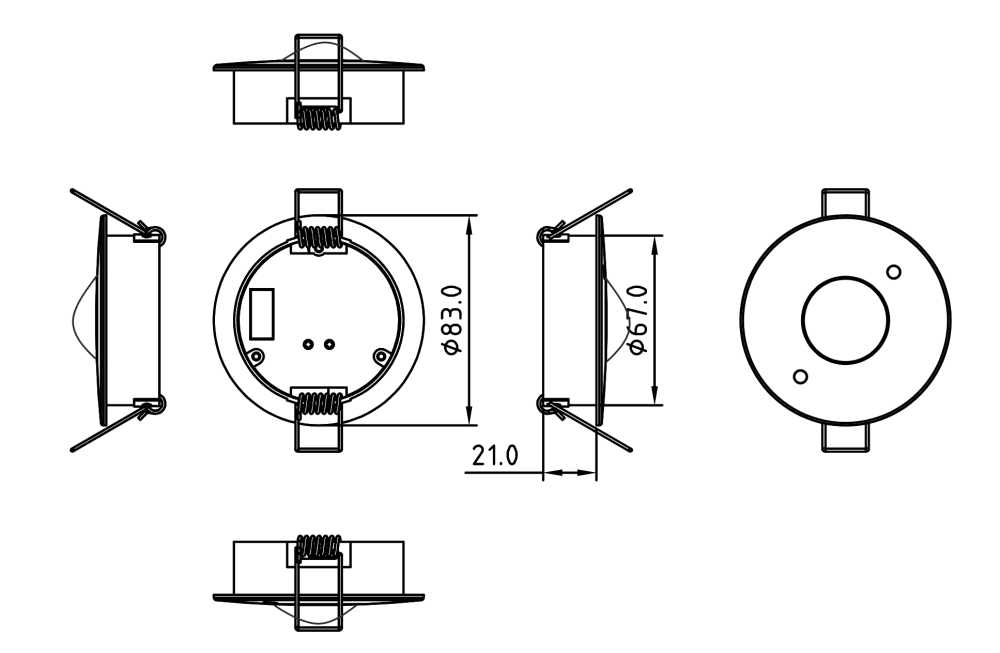

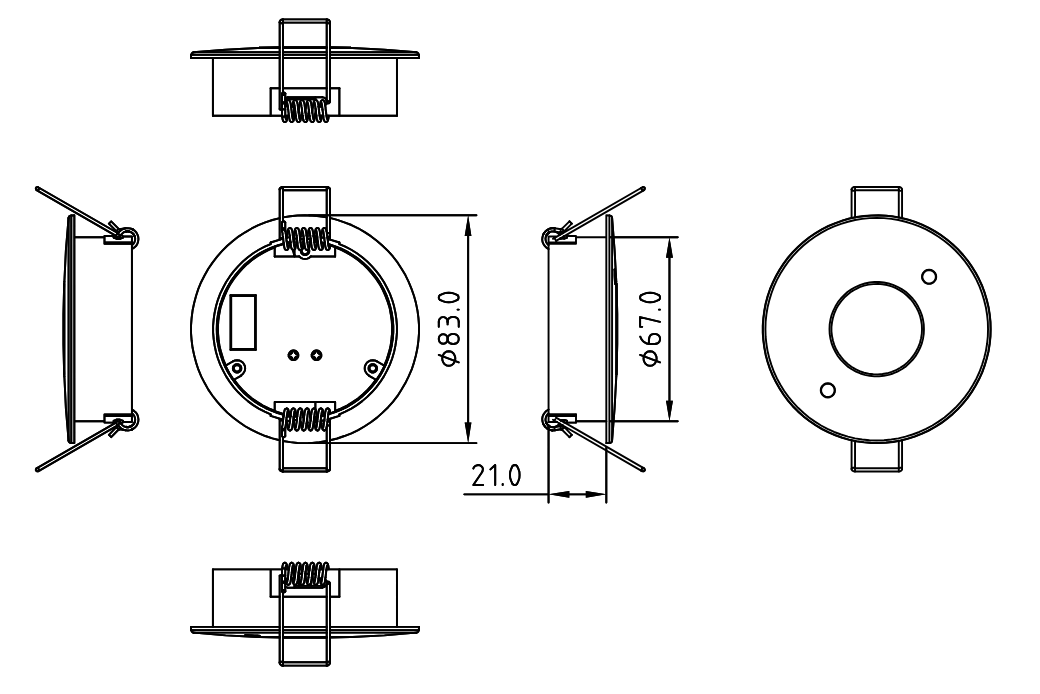

Kích thước

Kết luận

SR-DA9030A-PIR-BUS phù hợp cho văn phòng, phòng họp, retail cần cảm biến DALI-2 gắn âm trần kín đáo, dễ lắp, tích hợp cả occupancy và daylight sensing trong 1 thiết bị. Yêu cầu hệ thống có DALI-2 Multi Master Application Controller để khai thác đầy đủ.

KNXStore phân phối SR-DA9030A-PIR-BUS và tư vấn tích hợp vào hệ thống DALI-2.

Câu hỏi thường gặp

Có, bắt buộc. Sensor là DALI-2 Input Device, báo cáo data cho controller. Không có controller, sensor không điều khiển được đèn. Khác với MRD-510 hay ON-MRD-734SZ tự gửi DALI Broadcast mà không cần controller.

SR-DA9030A-PIR-BUS: ceiling recessed, spring-clip mount, cutting hole 70-73mm, detection 130°, 0-1000 lux, indoor 0-40°C. MRA-514: modular design, 8 mounting options (recess, surface, junction box, luminaire integrated), 8 lens options, detection tùy lens và độ cao, -40°C đến 70°C, dải ánh sáng 2-1000 lux. MRA-514 linh hoạt hơn về mounting, phù hợp cho nhiều loại ứng dụng. SR-DA9030A-PIR-BUS tập trung vào ceiling recessed đơn giản, lắp nhanh.

Có. Luminaire với D4i driver chỉ cần kết nối mains. Sensor lấy nguồn từ DALI bus do D4i driver cấp. Không cần DALI bus PSU riêng trong cấu hình này.

Detection angle 130° tại độ cao 2.5m tạo ra vùng phủ roughly 4x8m (8m chiều dài, 4m chiều rộng slow movement). Văn phòng 50m² cần khoảng 2-3 sensor. Văn phòng 100m² cần 4-5 sensor tùy layout. Phân bố sensor theo grid 4-5m giữa các điểm để tránh dead zone, đặc biệt tại góc phòng nơi người hay ngồi yên.

PIR sensor phát hiện chuyển động nhiệt. Người ngồi hoàn toàn bất động (như đang ngủ hoặc đọc không cử động) có thể không được phát hiện sau một thời gian. Hold time (thời gian giữ "occupied" sau lần phát hiện cuối) cần set đủ dài cho không gian văn phòng, thường 10-30 phút. Với văn phòng cần độ nhạy cao, nên kết hợp với switch DALI-2 cho người dùng manually extend "occupied" khi cần.

Không. SR-DA9030A-PIR-BUS là DALI-2 Input Device thuần túy, không có logic điều khiển độc lập. Không có Application Controller, sensor chỉ là thiết bị nằm trên bus mà không làm được gì. Nếu cần cảm biến hoạt động không cần controller, dùng MRD-510 hoặc ON-MRD-734SZ (DALI Broadcast, tự gửi lệnh đến driver).

Spring-clip mounting rất chắc sau khi lắp. Để tháo: dùng công cụ nhỏ (tua vít mỏng) đẩy lò xo vào trong, đẩy sensor lên qua lỗ. Không cần tắt điện toàn khu khi tháo từng sensor, nhưng nên cảnh báo hệ thống trước khi tháo để tránh false alarm nếu controller đang giám sát trạng thái sensor.
