Cảm Biến Chuyển Động KNX Âm Trần Constant Illuminance Master-Slave Kanonbus KTE2MLS-T2

Văn phòng open-space, hành lang khách sạn và nhà vệ sinh công cộng đều có một yêu cầu chung: cảm biến lắp chìm vào trần, không lộ thiết bị, không hộp đế cồng kềnh, nhưng vẫn phải kiểm soát được đèn theo người và giữ đúng mức sáng đích. KTE2MLS-T2 của Kanonbus đáp ứng yêu cầu này với thiết kế tròn 50mm, khoét lỗ φ43mm, độ sâu lắp đặt tối thiểu chỉ 6mm và đầy đủ ba chức năng PIR, illuminance detection, constant illuminance trên một thiết bị bus-powered.

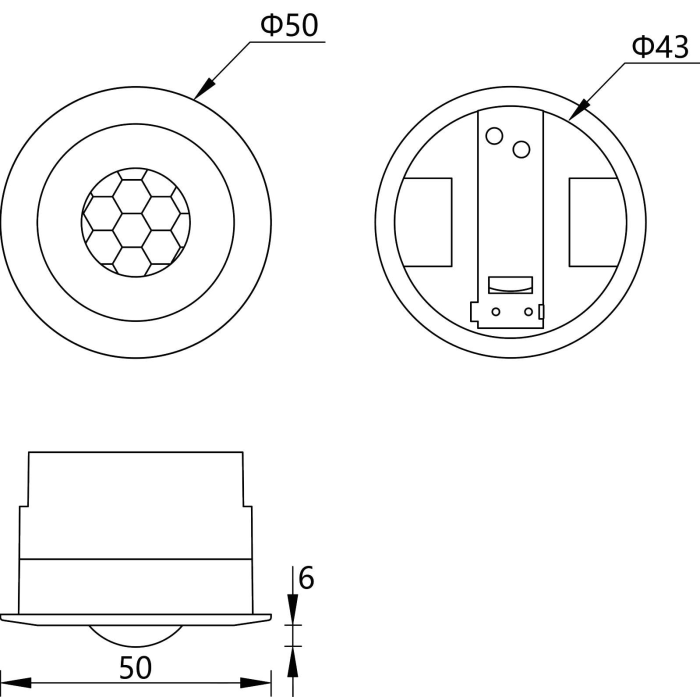

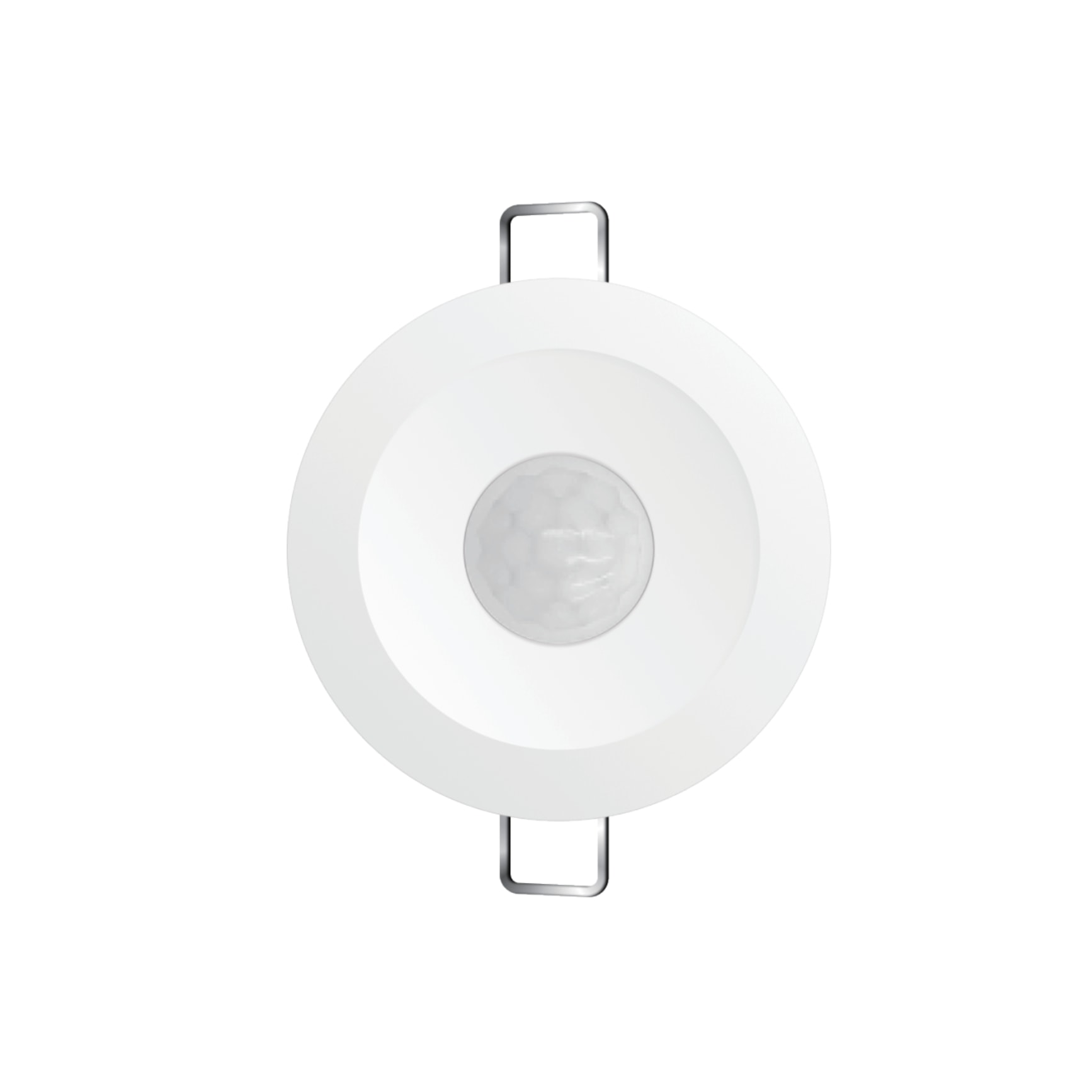

Thiết Kế Âm Trần Hình Tròn 50mm Lỗ Khoét φ43mm

KTE2MLS-T2 lắp chìm vào trần bằng cơ chế snap clip. Lỗ khoét cần φ43mm đến φ47mm, đường kính thiết bị 50mm, độ sâu lắp tối thiểu 6mm. Không cần hộp đế, không cần vít bắt, chỉ cần khoét lỗ, cắm dây KNX TP và nhét thiết bị vào, spring clip tự khóa.

Điểm thực tế quan trọng cho SI: lỗ φ43mm nhỏ hơn nhiều so với hộp 86 (86mm × 86mm), phù hợp cho trần thạch cao mỏng hoặc trần nhôm module. Khi cần bảo trì hoặc thay thế, rút thiết bị ra khỏi lỗ cẩn thận để tránh spring clip kẹp tay.

Nắp thiết bị có lớp trong suốt che đèn indicator bên trong. Khi ghi physical address, đèn đỏ sáng nhìn thấy qua nắp, tắt khi download xong.

Ba Chức Năng Trong Một Cảm Biến Âm Trần

KTE2MLS-T2 tích hợp ba module làm việc độc lập nhau và có thể bật/tắt riêng trong ETS.

PIR (Passive Infrared): phát hiện chuyển động người theo nhiệt hồng ngoại từ trần nhìn xuống. Khi có người trong vùng cảm biến, PIR gửi KNX data đến bus. PIR có thể trigger nhiều kiểu KNX data types tùy cấu hình ETS.

Illuminance detection: đo lux môi trường liên tục, gửi giá trị ra group object riêng trên bus. Dùng cho logic automation hoặc hiển thị trên HMI.

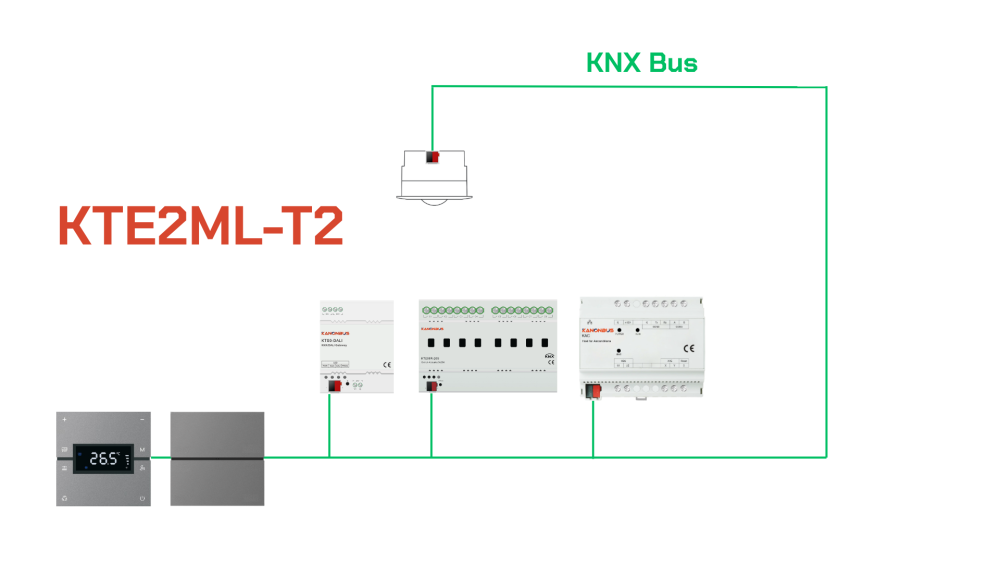

Constant illuminance control: dựa trên giá trị lux đo được, điều chỉnh tín hiệu KNX đến dimmer để duy trì mức sáng đích. Constant illuminance cũng có thể trigger nhiều kiểu KNX data types. Chức năng này có thể được cấu hình để chỉ hoạt động khi PIR đang phát hiện có người, giúp tiết kiệm điện khi phòng trống.

Vùng Phát Hiện Từ Trần Nhìn Xuống

KTE2MLS-T2 phát hiện hình tròn từ điểm gắn trần xuống. Vùng phủ theo độ cao lắp đặt:

Độ cao lắp Đường kính vùng phát hiện
3m Nhỏ hơn (tham khảo biểu đồ datasheet)
4m Tối đa, diện tích lên đến 35m²

Với vùng phủ dạng hình tròn đồng tâm từ trần, KTE2MLS-T2 phù hợp nhất cho những không gian có trần phẳng và diện tích tương đối khép kín như hành lang rộng 4~5m, nhà vệ sinh, hoặc khu vực làm việc open-space cần phủ theo ô lưới nhiều cảm biến.

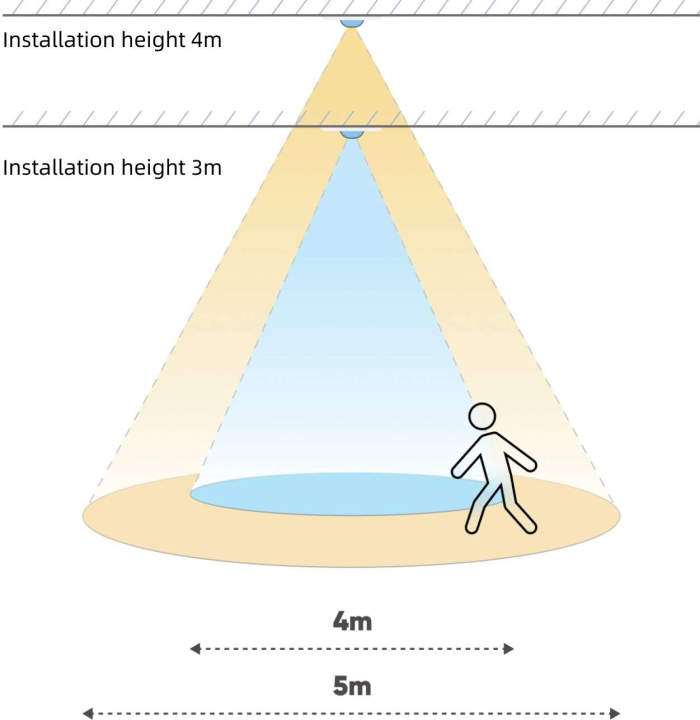

sensing range

Lưu ý thực tế khi tính toán vùng phủ:

  • Vật cản (vách ngăn, tủ, cột) cắt bớt vùng phát hiện, cần tính toán lại cho từng mặt bằng.
  • Với phòng rộng hơn 35m², cần dùng nhiều sensor kết hợp master/slave mode.
  • Góc phát hiện bị giới hạn bởi mép lỗ khoét trần nếu khoét không đúng kích thước 43-47mm.

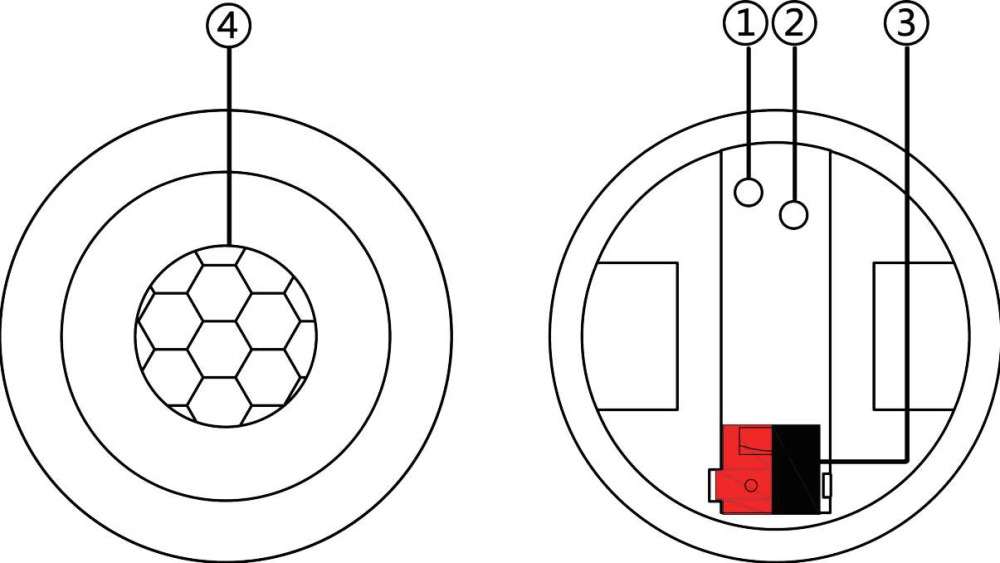

Mô tả các bộ phận trên KTE2MLS-T2

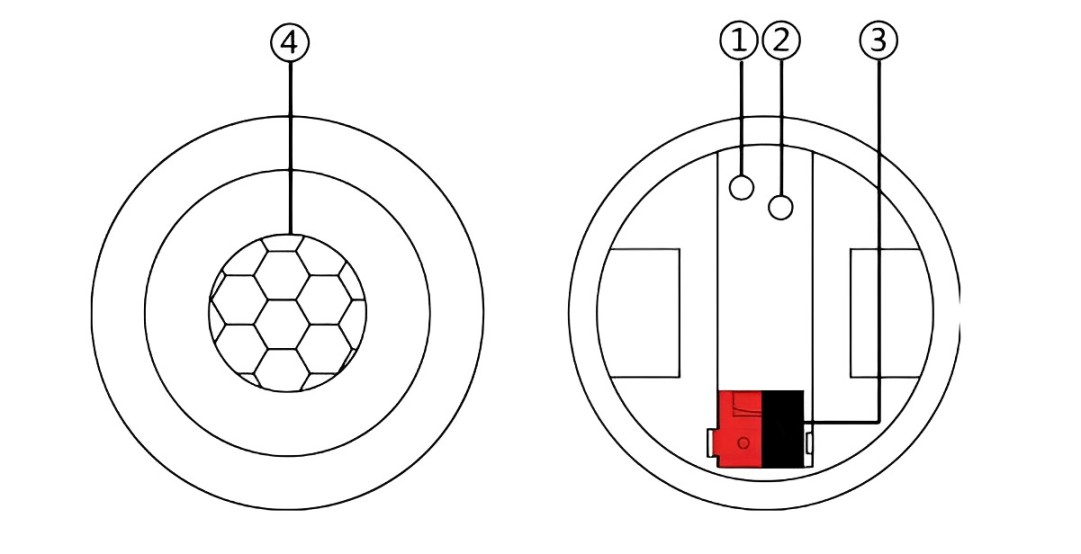

KTE2MLS-T2-1

Vị trí Ký hiệu Mô tả
1 KNX Bus Terminal Kết nối KNX TP bus, cấp nguồn và truyền dữ liệu
2 Programming Button Nút lập trình: nhấn để ghi physical address từ ETS
3 Transparent Cover Mặt kính trong che cảm biến PIR và LED chỉ thị
4 Indicator Light Đèn LED chỉ thị programming phía sau mặt kính: sáng đỏ khi nhấn nút programming, tắt tự động sau khi download physical address xong. Có thể bật/tắt thủ công qua ETS

Constant Illuminance Chỉ Bật Khi Có Người

Constant illuminance trong KTE2MLS-T2 có thể liên kết với trạng thái PIR: chỉ duy trì độ sáng đích khi phát hiện có người trong phòng. Khi không có người, sau thời gian delay, đèn tắt hoàn toàn.

Ba thông số cài trong ETS cho từng cảm biến:

  • Target lux: mức sáng đích cần duy trì (ví dụ 500 lux cho văn phòng, 150 lux cho hành lang)
  • Brightness threshold: ngưỡng lux phân biệt ngày/đêm
  • Delay time: thời gian chờ sau khi mất tín hiệu PIR trước khi tắt đèn

Kết hợp ba thông số này, SI kiểm soát hoàn toàn hành vi chiếu sáng theo người mà không cần logic controller ngoài.

Master-Slave Mode Cho Nhiều Cảm Biến Cùng Một Mạch

Văn phòng open-space lớn hoặc hành lang dài thường cần nhiều cảm biến phủ chồng vùng phát hiện. Nếu mỗi cảm biến tự gửi lệnh điều khiển đèn, xung đột lệnh tất yếu xảy ra.

Master-slave mode trong KTE2MLS-T2 phân vai rõ ràng:

  • Master sensor là thiết bị duy nhất gửi lệnh on/off/dim đến mạch chiếu sáng.
  • Slave sensors không gửi lệnh điều khiển trực tiếp. Chúng chỉ báo cáo "có người" hoặc "không có người" lên master qua group object.
  • Master tổng hợp tất cả tín hiệu từ slave. Chỉ khi toàn bộ slave đều báo "không có người" thì master mới đếm delay và tắt đèn. Bất kỳ slave nào báo "có người" là master giữ đèn. Không có lệnh trùng, không chớp đèn.

Cấu hình thực hiện trong ETS qua group object, không cần phần cứng bổ sung.

Kết Luận

KTE2MLS-T2 là lựa chọn phù hợp khi dự án yêu cầu cảm biến chuyển động KNX lắp âm trần, không lộ thiết bị, khoét lỗ nhỏ và không cần hộp đế. Ba chức năng PIR, illuminance detection và constant illuminance trong cùng một thiết bị tròn 50mm bus-powered giúp đơn giản hóa thi công. Master-slave mode xử lý hoàn chỉnh bài toán nhiều cảm biến cùng kiểm soát một mạch. Day/night automation theo brightness threshold tiết kiệm điện mà không cần logic controller ngoài.

Liên hệ KNXStore để được tư vấn kỹ thuật và báo giá dự án: 0918.918.755 hoặc sales@knxstore.vn.

Câu hỏi thường gặp

Trong một phòng lớn có nhiều cảm biến, nếu tất cả đều phát lệnh ra bus sẽ gây xung đột. Master/slave mode giải quyết bằng cách chỉ có sensor master gửi lệnh điều khiển đèn, các sensor slave chỉ gửi dữ liệu phát hiện người về master. Master tổng hợp và quyết định lệnh cuối cùng.

Có. Chức năng constant brightness điều chỉnh mức độ sáng liên tục, do đó cần bộ dimmer KNX tương thích (DALI hoặc 0-10V hoặc dimmer KNX) để thực thi lệnh. Không hoạt động với công tắc relay on/off đơn thuần.

35m² là vùng phát hiện tối đa tại độ cao lắp 4m. Tại độ cao 3m, vùng phát hiện sẽ nhỏ hơn. Tham khảo biểu đồ sensing range trong datasheet kỹ thuật để tính toán chính xác cho từng không gian.

Cảm biến PIR hoạt động dựa trên chuyển động nhiệt. Người ngồi hoàn toàn bất động trong thời gian dài có thể không được phát hiện. Đây là đặc điểm chung của công nghệ PIR, không phải lỗi thiết bị. Với văn phòng yêu cầu phát hiện người ngồi, cần xem xét cảm biến radar (HF) thay thế.

Có. Chức năng constant brightness có thể bật/tắt độc lập qua tham số ETS. KTE2MLS-T2 hoạt động bình thường chỉ với presence detection khi không cần constant brightness.
