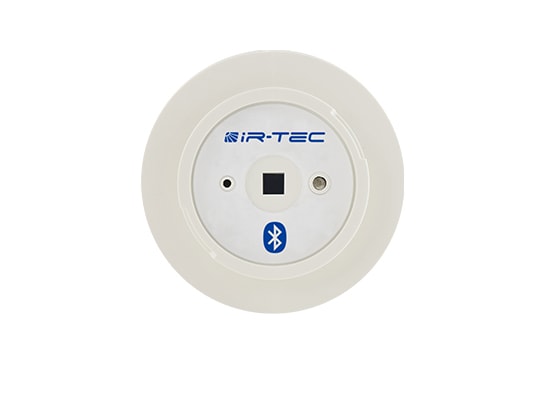

LBD-509S - Cảm Biến Hiện Diện Bluetooth SmartDIM 0-10V IR-TEC
Khi thi công hệ thống chiếu sáng cho văn phòng hoặc mặt bằng retail, câu hỏi phổ biến nhất từ phía SI là: làm thế nào để cấu hình cảm biến sau khi fixture đã được lắp lên trần cao 4-5 mét mà không cần thang thợ hoặc remote programmer cầm tay? LBD-509S của IR-TEC giải quyết trực tiếp bài toán đó bằng kết nối Bluetooth và ứng dụng cấu hình trên điện thoại.
LBD-509S là gì và cấu hình qua Bluetooth App có ý nghĩa gì trong thực tế thi công
LBD-509S thuộc dòng TRANS sensor của IR-TEC - cảm biến hiện diện line voltage với đầu ra điều khiển 0-10V, tích hợp Bluetooth cho phép cấu hình không dây qua IR-TEC Sensor Config App trên iOS hoặc Android.
Trong thi công thực tế, lợi thế lớn nhất không phải là công nghệ Bluetooth tự nó, mà là workflow mà nó mang lại. Thay vì dùng remote programmer vật lý (cần ánh sáng hồng ngoại line-of-sight), kỹ thuật viên đứng dưới sàn có thể mở app, kết nối với cảm biến, đọc toàn bộ setting hiện tại từ sensor đã cài sẵn trên trần, chỉnh sửa và ghi lại - tất cả trong cùng một thao tác. App còn cho phép lưu profile cấu hình để áp dụng cho nhiều cảm biến cùng loại trên toàn dự án, giảm đáng kể thời gian commissioning.
Cảm biến sử dụng pyroelectric sensor đa hướng (omni-directional) kết hợp với ambient light sensor kỹ thuật số tích hợp sẵn, cho phép thực hiện cả occupancy detection lẫn daylight harvesting trong một thiết bị duy nhất.
Kiến trúc điều khiển: 0-10V SmartDIM qua Bluetooth App

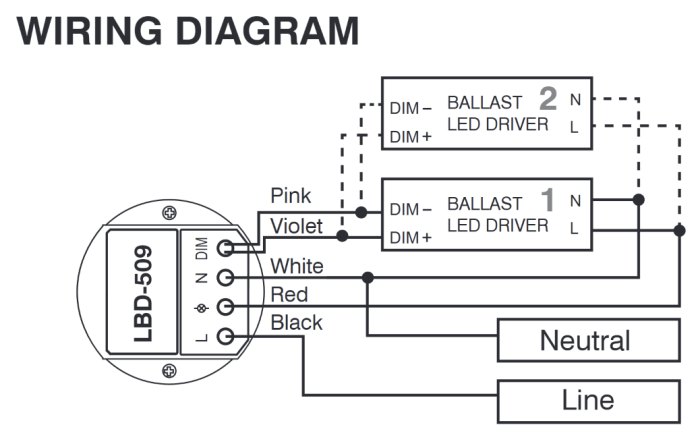

Đầu ra điều khiển của LBD-509S là 0-10V analog, isolated, sinking, tối đa 25 mA. Một cảm biến có thể kéo tối đa 50 bộ ballast/LED driver dimmable với sinking current dưới 0,5 mA mỗi bộ - đây là giới hạn quan trọng cần kiểm tra khi thiết kế nhóm đèn.
Hai chế độ dimming chính:
- SmartDIM: thuật toán điều chỉnh liên tục (continuous dimming), cảm biến duy trì mức ánh sáng tổng thể trong phòng trong ngưỡng đã lập trình bằng cách bù đắp ánh sáng tự nhiên. Không có bước nhảy, không có flicker khi chuyển level.
- StepDIM (High/Low): hai cấp độ - High Dim khi có người, Low Dim khi phòng trống trong chế độ OSO.
Các control scheme có thể cấu hình qua App:
| Scheme | Mô tả |
|---|---|
| ON/OFF | Bật/tắt đơn thuần, hỗ trợ ALS |
| OSO | Occupancy Sensing Only - luôn duy trì Low Dim khi trống |
| OSLA | Chiếu sáng chỉ khi ánh sáng môi trường thấp hơn ngưỡng |
| OSLATO | OSLA + giữ Low Dim trong khoảng thời gian Time-Off trước khi tắt |
| OFF | Tắt toàn bộ (dùng cho mục đích đặc biệt) |
Toàn bộ các thông số - control scheme, High Dim level, Low Dim level, delay time, ngưỡng lux, tốc độ ramp up/fade down - được thiết lập qua IR-TEC Sensor Config App. Phạm vi kết nối Bluetooth: 10 m trong nhà, không backlight.
Bluetooth: cấu hình cảm biến trong hệ thống chiếu sáng thông minh
LBD-509S không phải là thiết bị OS-NET và không tham gia vào mesh network wireless. Đây là cảm biến độc lập - mỗi unit hoạt động độc lập dựa trên lập trình riêng của nó.
Kết nối Bluetooth phục vụ duy nhất mục đích cấu hình và commissioning:
- Upload setting: Kỹ thuật viên mở IR-TEC Sensor Config App, chọn cảm biến trong phạm vi 10 m, điều chỉnh thông số và ghi xuống sensor.
- Download setting: Đọc ngược setting từ cảm biến đã cài đặt - hữu ích khi bàn giao dự án hoặc troubleshoot.
- Profile management: Lưu và nhân bản profile cấu hình ra nhiều cảm biến cùng loại trên dự án lớn.
Đối với yêu cầu group control (một cảm biến kích hoạt cả nhóm fixture), cần xem xét dòng OS-NET (ON-LRD hoặc ON-BRD) thay vì LBD-509S.
Ứng dụng theo loại công trình
Văn phòng mở (open office): SmartDIM liên tục duy trì lux chuẩn trên mặt làm việc bất kể thay đổi ánh sáng ban ngày qua cửa sổ. Chế độ OSLA tự tắt đèn hoàn toàn khi phòng không có người VÀ ánh sáng tự nhiên đủ.
Retail và showroom: Chế độ OSO duy trì Low Dim (accent lighting) khi không có khách, chuyển Full Dim khi khách bước vào. Cấu hình qua app cho phép điều chỉnh Low Dim level theo yêu cầu trưng bày mà không cần thang thợ.
Hành lang và corridor trong tòa nhà thương mại: OSLATO giữ ánh sáng ở mức thấp trong khoảng thời gian Time-Off trước khi tắt hoàn toàn - tránh cảm giác mất điện đột ngột và tăng an toàn.
Bãi đỗ xe trong nhà (mounting option IP-66, variant W hoặc P): Sử dụng mounting bracket tương ứng, phiên bản có IP-66 có thể triển khai trong khu vực ẩm.
Phòng họp, phòng học: ON/OFF với ALS - đơn giản, đáng tin cậy, không cần logic phức tạp.
Lưu ý lắp đặt và an toàn điện
- Phạm vi phát hiện phụ thuộc lens và chiều cao lắp đặt - không có con số cố định; phải tra bảng Lens Options theo chiều cao thực tế của ceiling.
- HIC protection (Hybrid Switching): mạch bảo vệ contact relay khỏi inrush current cao khi bật LED driver - đây là tính năng quan trọng cho fixture LED hiệu suất cao có inrush lớn.
- Blind spot: Cảm biến PIR nhạy hơn với chuyển động (crossing) (crossing) qua detection zone hơn là chuyển động tiến/lùi thẳng về phía cảm biến. Đặt cảm biến sao cho hướng di chuyển chủ yếu của người dùng cắt ngang detection pattern.
- Khoảng cách tối thiểu với miệng gió điều hòa: ít nhất 1,5 m để tránh false detection do gió.
- Bluetooth range: 10 m trong điều kiện lý tưởng (không backlight IR). Trong môi trường có nhiều giao thoa 2,4 GHz, phạm vi thực tế có thể ngắn hơn.
- Cảm biến phải được cài đặt bởi thợ điện có chứng chỉ khi làm việc với line voltage (100-277VAC).
Kết luận
LBD-509S là lựa chọn phù hợp khi dự án yêu cầu dimming control 0-10V linh hoạt, commissioning nhanh qua smartphone, và không cần group mesh network. Ưu thế cạnh tranh của model này nằm ở workflow thi công: cấu hình, đọc ngược, và nhân bản setting hoàn toàn qua app - giảm thiểu thời gian commissioning trên công trình có nhiều cảm biến. Với dải nhiệt độ -40°C đến 70°C và tùy chọn mounting IP-66, LBD-509S đủ linh hoạt cho cả ứng dụng indoor và semi-outdoor được bảo vệ.
