IR-TEC ON-MRD-734SZ Cảm biến DALI-2 Outdoor Kiểm soát Nhóm Không Cần Gateway Trung Tâm
Bài toán phổ biến trong chiếu sáng ngoài trời: đèn bãi đỗ xe chạy 100% công suất cả đêm dù không có xe. Hoặc ngược lại, hệ thống group control cần thêm gateway trung tâm, thêm một điểm lỗi, thêm chi phí thi công và bảo trì. IR-TEC ON-MRD-734SZ giải quyết cả hai bài toán theo cách khác với cảm biến DALI-2 thông thường.
ON-MRD-734SZ là cảm biến DALI-2 outdoor kết hợp occupancy sensing, daylight harvesting và OS-NET wireless mesh trong một thiết bị Zhaga Book 18 duy nhất. Sensor kết nối trực tiếp vào luminaire qua twist-and-lock 4-pin, lấy nguồn từ D4i driver, và mỗi sensor đồng thời là network node relay lệnh điều khiển nhóm qua wireless mesh. IP66 và IK08 đưa sản phẩm này vào nhóm cảm biến DALI-2 đủ tiêu chuẩn cho bãi đỗ xe, khu công nghiệp và high bay ngoài trời
ON-MRD-734SZ là gì trong hệ sinh thái DALI-2?
ON-MRD-734SZ là DALI Sensor node, đóng vai trò cảm biến chiếu sáng trong hệ thống DALI-2 outdoor. Sensor kết nối với D4i driver qua Zhaga Book 18 receptacle 4-pin, điều khiển luminaire tích hợp bằng DALI Broadcast, đồng thời tham gia OS-NET wireless mesh để phối hợp điều khiển nhóm với các luminaire xung quanh.
Một điểm cần hiểu rõ về giao thức: ON-MRD-734SZ dùng DALI Broadcast, không phải DALI-2 individual addressing. Sensor không địa chỉ hóa từng driver riêng lẻ như một DALI-2 application controller đầy đủ. Group control được xử lý hoàn toàn qua OS-NET wireless mesh, độc lập với DALI bus.

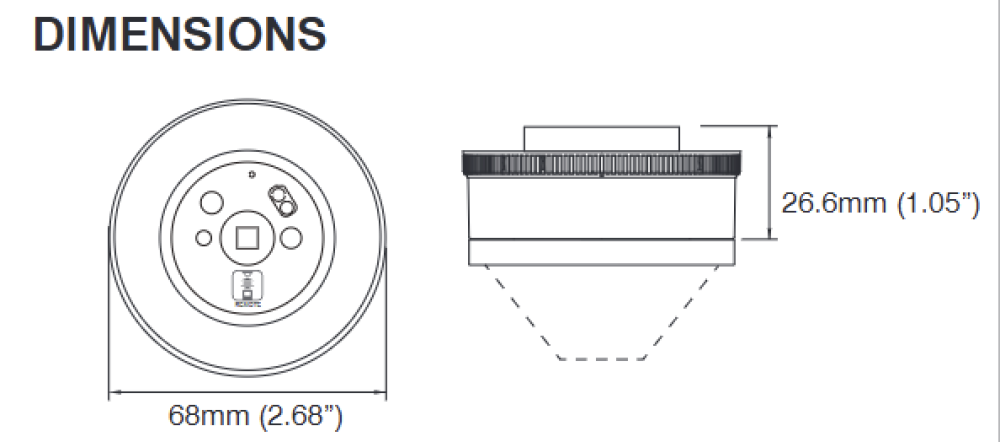

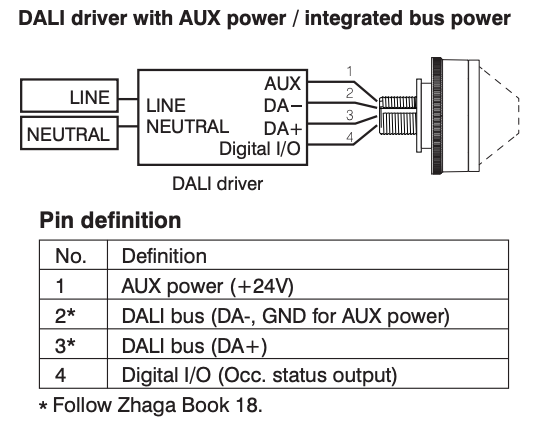

D4i: lấy nguồn từ bus, không cần kéo dây AUX riêng
D4i (DALI-2 Power Over Data Line) cho phép sensor lấy nguồn trực tiếp từ bus DALI-2 của driver, loại bỏ dây nguồn AUX +24V riêng. ON-MRD-734SZ hỗ trợ cả hai mode: D4i bus power và AUX +24V truyền thống.
Với công trình bãi đỗ xe hoặc outdoor có hàng trăm điểm đèn, bỏ được dây AUX riêng tiết kiệm đáng kể chi phí thi công và giảm số điểm đấu nối. Driver D4i được DiiA chứng nhận từ Signify SR, OSRAM DEXAL và các hãng khác đều tương thích. Lưu ý nhỏ: nếu dự án dùng driver non-D4i, cần xác nhận driver có AUX output +24V ở đúng pin, không phải tất cả DALI driver đều có.

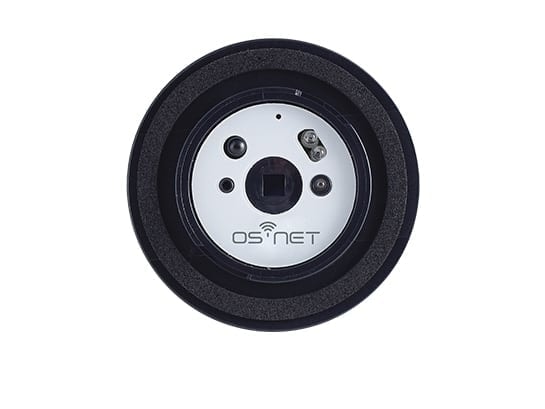

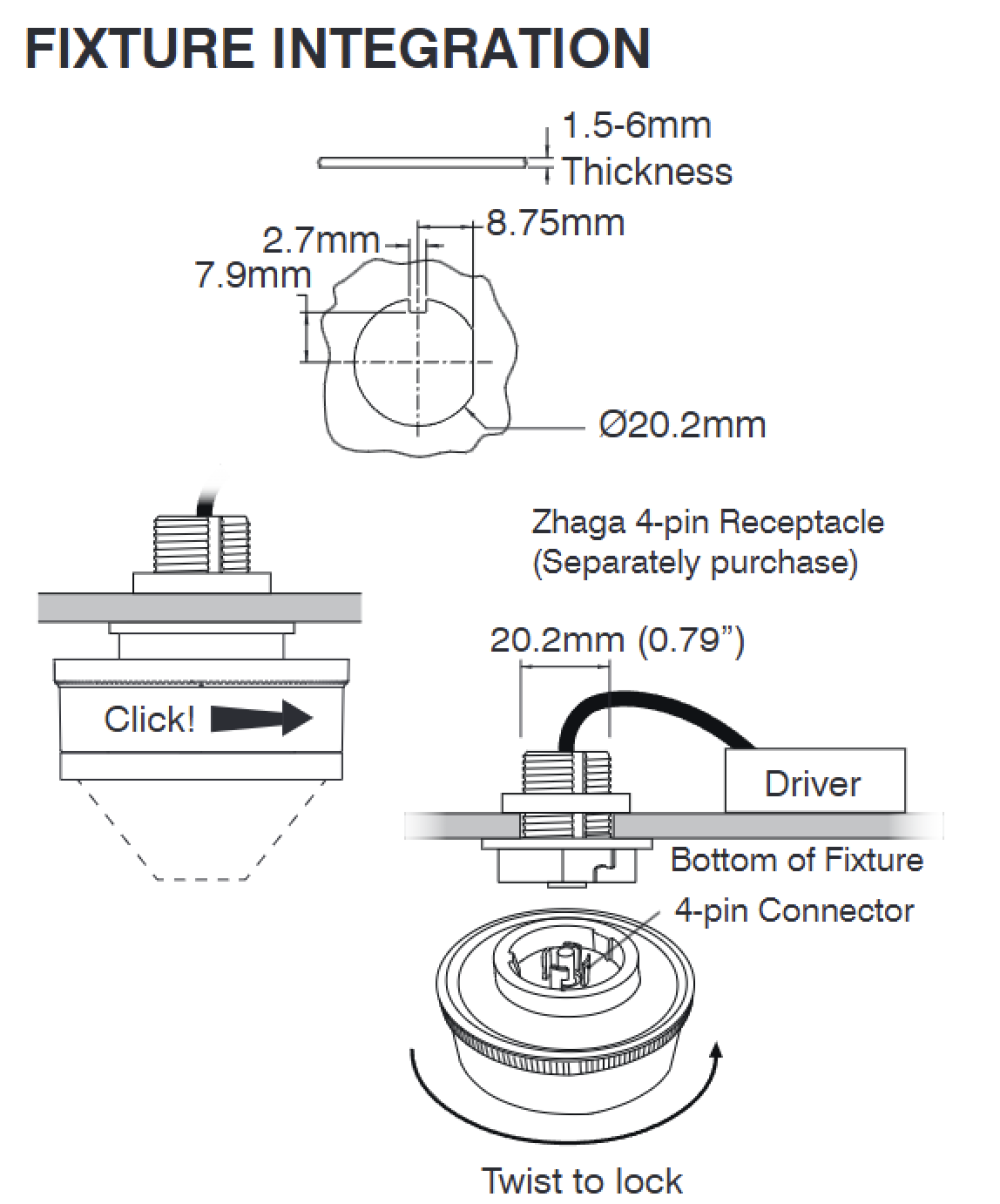

Zhaga Book 18: thay thế sensor không cần đụng vào đèn
Chuẩn Zhaga Book 18 edition 2 với connector 4-pin twist-and-lock cho phép lắp và thay thế sensor mà không thao tác trên mạch điện luminaire. Ưu điểm thực tế khi bảo trì hệ thống outdoor: không cần cắt điện toàn khu, không cần mở vỏ đèn.
Tuy nhiên, Zhaga receptacle trên luminaire cần xác nhận trước khi spec. Không phải tất cả đèn LED outdoor đều có Zhaga Book 18 receptacle, dù tiêu chuẩn này ngày càng phổ biến trong 2024-2026. Confirm với nhà cung cấp đèn trước khi đặt hàng cảm biến.
9 Chế độ điều khiển: chọn scheme đúng cho từng ứng dụng
ON-MRD-734SZ có 9 chế độ lập trình được từ on/off đơn giản đến daylight sensing phức tạp. Thực tế triển khai ngoài trời, phần lớn dự án dùng 3-4 scheme chính:
| Scheme | Ứng dụng phổ biến | Ghi chú thực tế |
|---|---|---|
| OSO (Occupancy Sensing Only) | Bãi đỗ xe, hành lang covered | Dim thấp khi vắng, tăng khi phát hiện người/xe |
| OSLA (Occupancy at Low Ambient) | Công viên, sân thể thao | Chỉ kích hoạt ban đêm khi ánh sáng dưới ngưỡng |
| OSLATO (OSLA with Time-Off) | Bãi đỗ xe có xe ra vào liên tục | Thêm delay tắt, tránh đèn nháy khi xe chạy chậm qua |
| DSVM (Daylight Sensing, Virtual Midnight) | Đường nội bộ khu công nghiệp | High dim trước nửa đêm, low dim sau nửa đêm tự động |
| OSB (Occupancy with Background) | Nhà xưởng, kho | Giữ mức dim nền khi nhóm chưa hoàn toàn vắng |
Với bãi đỗ xe ngoài trời có xe tải ra vào không đều, OSLATO thường phù hợp hơn OSO thuần túy vì thêm thời gian delay tắt, tránh tình huống đèn tắt bật liên tục khi xe di chuyển chậm qua vùng cảm biến.
Toàn bộ scheme, ngưỡng ánh sáng, delay time và group assignment được cấu hình qua remote cầm tay SRP-281 từ mặt đất, không cần thang hoặc thang nâng trong quá trình commissioning.
OS-NET Wireless Mesh: group control không cần controller trung tâm
OS-NET là wireless mesh protocol của IR-TEC, hoạt động trên Modified Zigbee Light Link ở băng tần 2,405-2,480 MHz. Mỗi ON-MRD-734SZ vừa là sensor vừa là network node, relay lệnh điều khiển nhóm từ sensor này sang sensor lân cận qua mesh mà không cần gateway hay application controller trung tâm.
Range thực tế: 15m indoor, 100m outdoor (open space). Với bãi đỗ xe có mái che hoặc cột bê tông, range thực tế rơi vào khoảng 20-40m tùy cấu trúc. Theo kinh nghiệm của chúng tôi, nên làm site survey kiểm tra độ phủ wireless trước khi finalize layout cho công trình có nhiều vật cản kim loại hoặc bê tông dày.
Giới hạn quan trọng: OS-NET không interoperable với sensor hãng khác
OS-NET là protocol độc quyền IR-TEC. Sensor ON-MRD-734SZ chỉ communicate được với các thiết bị trong cùng OS-NET ecosystem. Không thể mix với cảm biến hãng khác cho wireless group control.
Đây là trade-off cần cân nhắc khi lựa chọn kiến trúc hệ thống. So sánh hai phương án:
| Tiêu chí | OS-NET mesh (không controller) | DALI-2 application controller |
|---|---|---|
| Chi phí thiết bị | Thấp hơn (không cần controller) | Cao hơn (thêm controller, thêm bus) |
| Thi công | Đơn giản, không dây bus trung tâm | Phức tạp hơn, cần bus DALI-2 đến controller |
| Sensor vendor lock | Lock vào IR-TEC OS-NET | DALI-2 certified: dùng sensor bất kỳ hãng nào |
| Giám sát individual | Không (DALI Broadcast) | Có (individual addressing) |
| Tích hợp BMS/KNX | Hạn chế (qua digital output) | Tốt hơn (qua DALI-2 to BACnet/KNX gateway) |
Nếu dự án cần giám sát từng điểm chiếu sáng riêng lẻ hoặc tích hợp BMS, phương án DALI-2 application controller trung tâm phù hợp hơn. Nếu ưu tiên đơn giản hóa thi công và không cần tích hợp BMS, OS-NET mesh là lựa chọn tiết kiệm hơn.

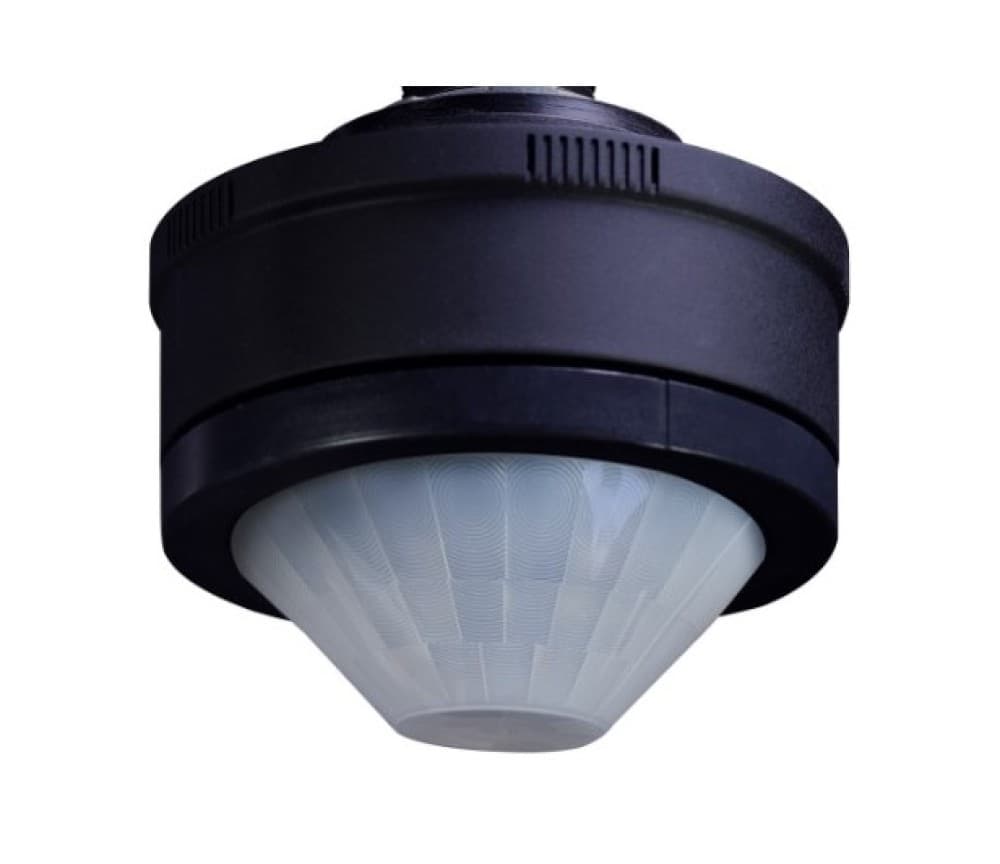

Lựa chọn lens theo ứng dụng
Lens quyết định pattern phát hiện và độ cao lắp đặt. Phải chọn lens trước khi thi công vì liên quan đến vị trí đặt cột đèn.
| Lens | Hình dạng | Độ cao (m) | Vùng phủ | Ứng dụng |
|---|---|---|---|---|
| A | Cone chuẩn | 2,4-4,5 | 2X độ cao | Bãi đỗ xe thấp, sân |
| B | Cone rộng | 2,4-3,0 | 6X độ cao | Vùng phủ rộng, cột thấp |
| C | Cone high bay | 4,5-9,0 | 3X độ cao | Nhà xưởng, kho cao |
| D | Round chuẩn | 2,4-6,0 | 2X độ cao | Bãi đỗ xe, sân rộng |
| F | Dome rộng | 2,4-6,0 | 4X độ cao | Khu vực cần phủ rộng |
| G | Arch hành lang | 2,4-12,0 | 3X độ cao | Hành lang, lối đi dài |
| H | Dome high bay | 9,0-15,0 | 1X độ cao | Nhà đỗ xe nhiều tầng, cao ốc |
| L | Arch long aisle | 2,4-3,0 | 6X độ cao | Hành lang hẹp và dài |
Lens A hoặc D là lựa chọn phổ biến nhất cho bãi đỗ xe mặt đất với cột 3-5m. Với nhà đỗ xe nhiều tầng hoặc high bay công nghiệp cao 9-15m, Lens H là lựa chọn phù hợp.
Lưu ý lắp đặt và commissioning từ thực tế
Vài điểm cần confirm trước khi đặt hàng cho dự án:
Driver: Phải dùng D4i driver được DiiA chứng nhận (Signify SR, OSRAM DEXAL...) hoặc driver non-D4i có AUX output +24V. DALI driver thông thường không có AUX port sẽ không cấp được nguồn cho sensor. Đây là điểm hay bị bỏ sót khi spec từ catalog đèn mà không đọc kỹ spec driver.
Zhaga receptacle: Cần xác nhận luminaire có Zhaga Book 18 4-pin receptacle. Nếu chưa có, mua receptacle riêng và lắp vào đèn trước. Không phải mọi đèn outdoor đều hỗ trợ Zhaga dù quảng cáo là "smart ready".
Remote programmer: SRP-281 (OS-NET Remote Programmer) cần đặt riêng, không đi kèm sensor. Không có SRP-281 thì không cấu hình được group, scheme hay threshold. URP-100 User Remote chỉ cho thao tác cơ bản ON/OFF/DIM.
Wireless layout: Với công trình lớn trên 30 luminaire, nên vẽ sơ đồ wireless topology để kiểm tra không có "orphan node" nằm ngoài range của bất kỳ sensor nào. OS-NET tự mesh nhưng nếu layout thưa, một số node có thể không có neighbor trong range.
Kết luận
Với bãi đỗ xe, khu công nghiệp và high bay outdoor ưu tiên đơn giản hóa thi công, ON-MRD-734SZ của IR-TEC là lựa chọn thực tế khi hai yếu tố quyết định là D4i compatibility và group control không cần gateway trung tâm. Zhaga Book 18 và D4i rút ngắn thời gian lắp đặt, OS-NET mesh loại bỏ chi phí controller và bus DALI trung tâm.
Trade-off chính cần cân nhắc trước khi commit: lock-in vào IR-TEC OS-NET ecosystem cho wireless, và DALI Broadcast thay vì DALI-2 individual addressing cho phần điều khiển DALI. Nếu dự án cần tích hợp BMS hoặc giám sát từng điểm chiếu sáng, phương án DALI-2 application controller trung tâm sẽ phù hợp hơn.
KNXStore phân phối ON-MRD-734SZ và hỗ trợ tư vấn spec từ sơ đồ mặt bằng. Liên hệ để được phân tích cụ thể cho công trình của bạn.
