Khi thiết kế hệ thống chiếu sáng thông minh cho văn phòng open-plan, bài toán không chỉ là chọn LED driver hay cảm biến riêng lẻ - mà là tích hợp toàn bộ logic điều khiển, cảm biến, và mesh network vào chính luminaire mà không làm thay đổi diện mạo trần. ON-LRD-209S được thiết kế cho bài toán đó: một sensor node OS-NET kích thước mini, lắp trực tiếp vào Troffer hoặc LED panel qua lỗ 1 inch, biến mỗi luminaire thành một node thông minh trong lưới mesh.
ON-LRD-209S là gì và OS-NET mesh network có ý nghĩa gì trong thực tế thi công

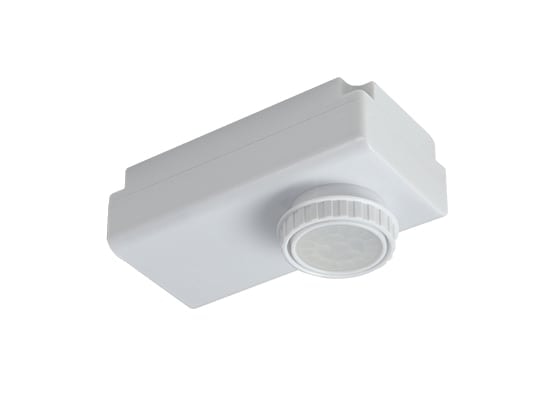

ON-LRD-209S là thành viên của dòng Mini ONS (OS-NET Sensor) IR-TEC - dòng cảm biến có wireless mesh networking tích hợp, phân biệt hoàn toàn với dòng TRANS (standalone không wireless). "Mini" trong tên sản phẩm chỉ kích thước nhỏ gọn phù hợp tích hợp vào luminaire thông qua lỗ khoét 1 inch.
OS-NET là giao thức wireless mesh của IR-TEC xây dựng trên nền Modified Zigbee Light Link (ZLL), hoạt động ở dải tần 2405-2480MHz với 16 kênh. Mỗi ON-LRD-209S vừa là cảm biến điều khiển đèn kết nối trực tiếp, vừa là relay node phát OS-NET command để kích hoạt lighting group khác trong mesh. Kiến trúc này cho phép một cảm biến phát hiện người tại vị trí A kích hoạt đồng thời cả khu vực B, C trong cùng group - mà không cần controller trung tâm.
Giới hạn quan trọng: Radio range của ON-LRD-209S chỉ 5m trong nhà (indoor only). Đây là thông số thấp hơn đáng kể so với ON-LRD-509 (15m indoor / 90m outdoor). Với văn phòng có layout rộng hoặc vách ngăn đặc, cần tính mật độ sensor cao hơn để đảm bảo mesh connectivity. OS-NET không phải Wi-Fi - không hoạt động qua tường bê tông dày hay tầng nhà.
Kiến trúc điều khiển 0-10V: cấu hình theo từng dự án

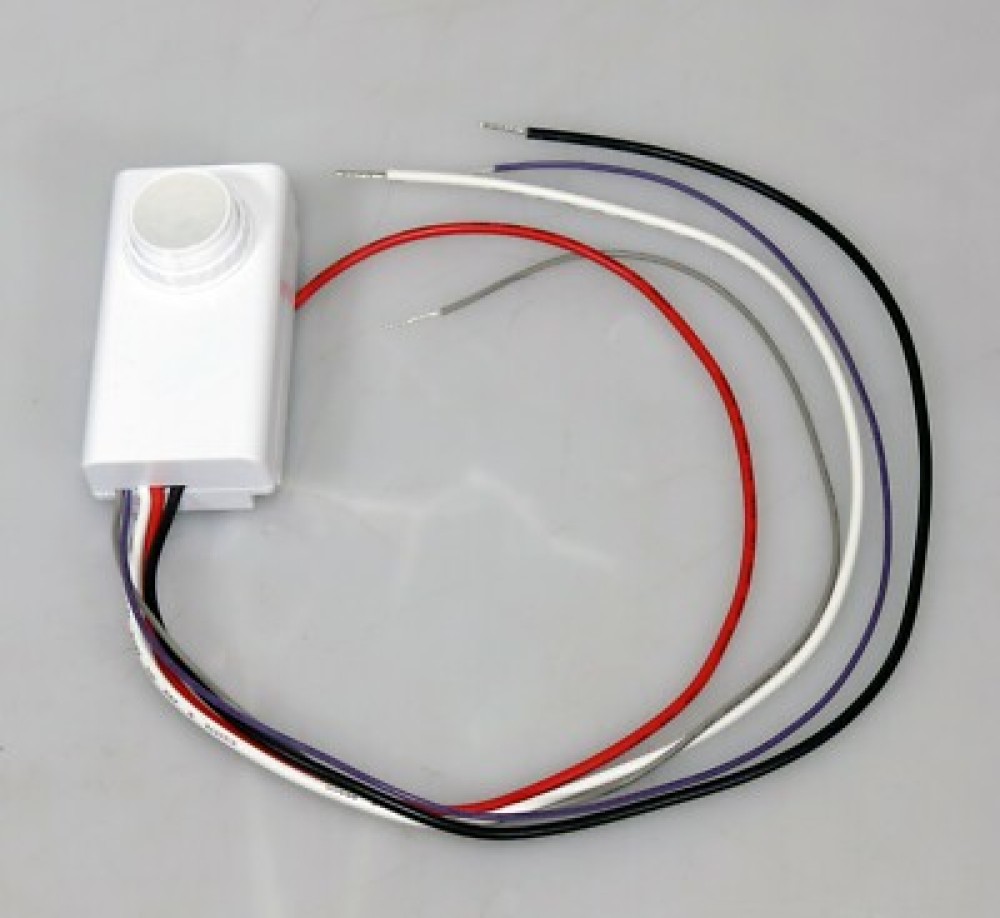

ON-LRD-209S cung cấp output 0-10V isolated với dung sai ±5%, sinking current tối đa 25mA. HIC protection 80A trong 16.7ms bảo vệ khi switch on nhóm LED fixture có inrush cao.

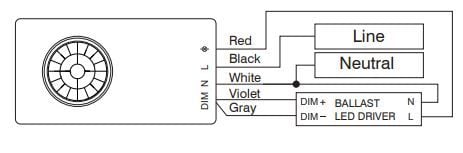

Sơ đồ đấu nối: Cảm biến kết nối line voltage (L/N), relay switching tích hợp, và dây DIM+/DIM- đến LED driver. Cực DIM phải isolated với GND nguồn.
Chế độ điều khiển có thể lập trình (11 chế độ):
| Chế độ | Ban ngày (ALS > ngưỡng) | Ban đêm (ALS < ngưỡng) | Ghi chú |
|---|---|---|---|
| ON/OFF | Tắt | Bật/tắt (ALS enabled) | Chỉ switching, không dim |
| OSO | Low Dim | High Dim / SmartDIM | Occupancy sensing only |
| OSLA | Tắt | Low Dim -> High Dim khi có người | Chỉ hoạt động khi ambient thấp |
| OSLATO | Tắt | Low Dim -> Tắt (Time Off) | Thêm chu kỳ time-off |
| DSVM | Tắt | High Dim (hoàng hôn) -> Low Dim (nửa đêm ảo) | Daylight sensing với virtual midnight |
| DSC | Tắt | High Dim / SmartDIM | Chỉ daylight sensing, tắt occupancy |
| VSC | Tắt | Manual (cần nhấn OS-NET Button) | Vacancy sensing - bật thủ công |
| OSB | Tắt | Low Dim nền / High Dim khi có người | Background lighting trong group |
| OFF | Tắt | Tắt | Occupancy sensing bật nhưng đèn luôn tắt |
Tất cả cài đặt - chế độ, OFF delay, ngưỡng lux, ramp up/fade down, sensitivity, grouping - cấu hình qua SRP-280 hoặc SRP-281 handheld remote 2-way, không cần laptop hay gateway.

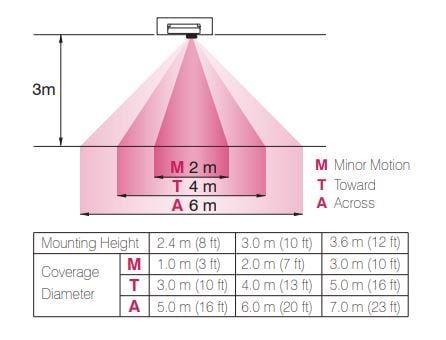

Detection pattern theo chiều cao lắp (Flat lens):
| Chiều cao lắp | Minor motion (M) | Toward (T) | Across (A) | Coverage diameter |
|---|---|---|---|---|
| 2.4m (8 ft) | 1.0m (3 ft) | 3.0m (10 ft) | 5.0m (16 ft) | 3.0m (10 ft) |
| 3.0m (10 ft) | 2.0m (7 ft) | 4.0m (13 ft) | 6.0m (20 ft) | 4.0m (13 ft) |
| 3.6m (12 ft) | 3.0m (10 ft) | 5.0m (16 ft) | 7.0m (23 ft) | 6.0m (20 ft) |
Lưu ý: Sensor nhạy hơn với chuyển động ngang (Across) so với chuyển động thẳng vào sensor (Toward). Minor motion là chuyển động nhỏ tại chỗ.
OS-NET: tích hợp ON-LRD-209S vào hệ thống chiếu sáng thông minh
Mỗi ON-LRD-209S trong mesh đảm nhận hai vai trò đồng thời: điều khiển đèn kết nối trực tiếp qua relay + 0-10V, và phát OS-NET wireless command đến các node khác trong cùng group. Thiết kế "all functionalities in one" này loại bỏ nhu cầu controller trung tâm cho các dự án quy mô vừa.
Group control: Một thiết bị có thể là thành viên của nhiều group đồng thời. Ví dụ: sensor tại góc phòng thuộc group "hàng đèn A" và "cả phòng" - khi phát hiện người, kích hoạt cả hai group tương ứng với logic đã lập trình.
Lập trình từ sàn: SRP-280 (hoặc SRP-281) là công cụ lập trình 2-way - đọc được cài đặt hiện tại từ sensor đã lắp, không cần tháo thiết bị. Toàn bộ network setup, grouping, sensing scheme thực hiện bằng remote từ sàn trong quá trình commissioning.
Giới hạn mesh: OS-NET là mesh cục bộ - không kết nối Internet, không tích hợp native với BACnet hoặc KNX. Để tích hợp vào BMS, cần gateway OS-NET phù hợp.
Ứng dụng theo loại công trình

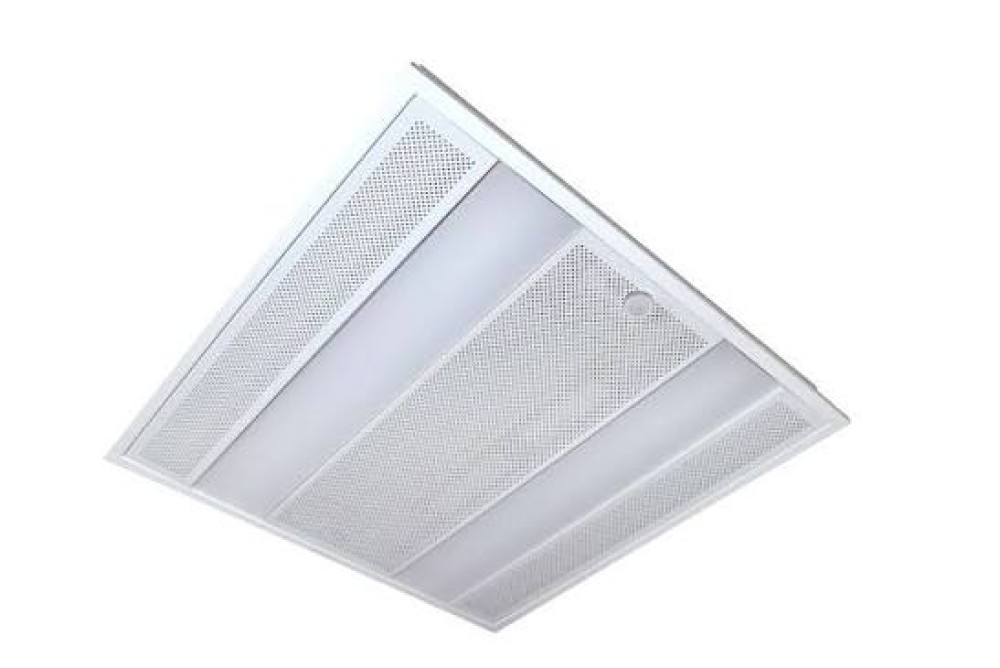

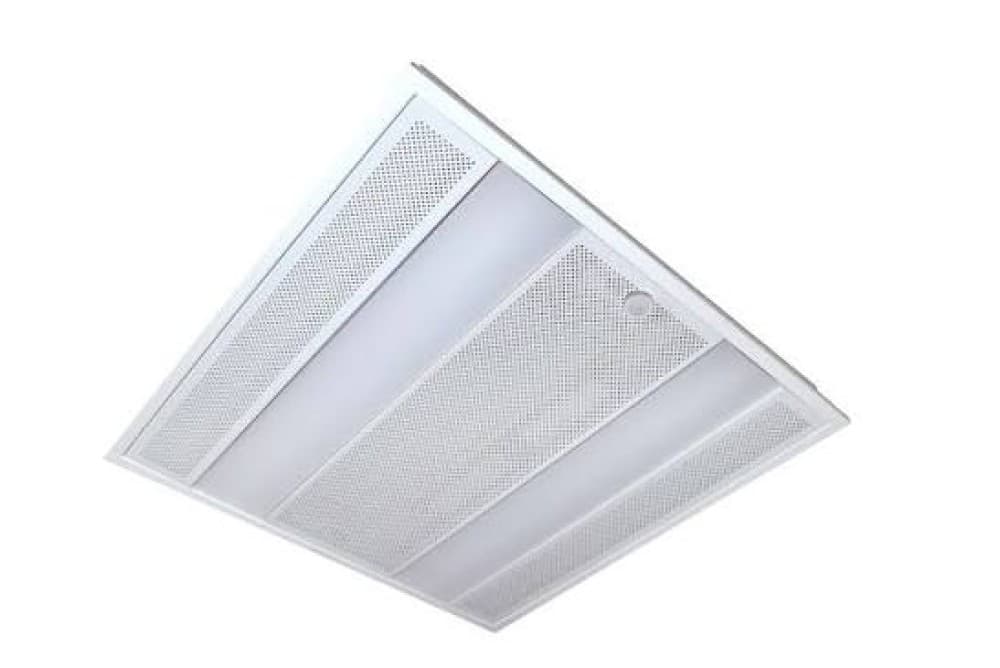

Văn phòng Troffer (open office): Đây là ứng dụng trực tiếp của ON-LRD-209S - tích hợp vào Troffer 600×600 hoặc LED panel thông qua lỗ 1 inch. Coverage 2X chiều cao lắp phù hợp với trần văn phòng 2.4-3.6m. Chế độ OSLA tiết kiệm năng lượng ban ngày khi ánh sáng tự nhiên đủ.
Văn phòng có phân vùng không gian: Group control OS-NET cho phép phân chia khu vực làm việc thành nhiều group độc lập mà không cần kéo thêm dây điều khiển - cảm biến tại mỗi khu tự broadcast command qua wireless.
Hành lang tòa nhà thương mại: Chế độ OSLATO phù hợp - đèn ở mức thấp khi không có người, tăng lên HIGH DIM/SmartDIM khi phát hiện di chuyển, sau đó dim xuống và tắt theo OFF delay và TIME OFF.
Phòng họp nhỏ: VSC (Vacancy Sensing Control) yêu cầu bật thủ công bằng nút OS-NET, tự động tắt sau khi phòng trống - phù hợp với phòng họp không muốn đèn tự bật khi người đi qua.
Lưu ý lắp đặt
Chiều cao lắp giới hạn 2.4-3.6m: ON-LRD-209S thiết kế cho văn phòng trần thấp đến trung bình. Không phù hợp cho kho xưởng high-bay (trần > 5m) - dùng ON-LRD-509 với lens high-bay cho ứng dụng đó.
Tải tối đa 500VA: Chỉ có một mức tải duy nhất trong datasheet - 500VA cho Ballast Electronic (LED). Không có dữ liệu về tải incandescent hay fluorescent. Cần thiết kế mạch điện theo đúng thông số này.
Khoảng cách từ kênh gió: Đặt cảm biến tối thiểu 1.5m từ miệng kênh cấp khí để tránh kích hoạt sai do luồng nhiệt.

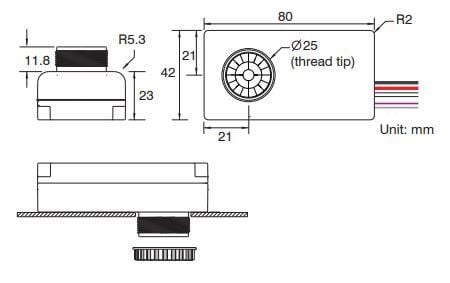

Tích hợp vào luminaire: Lỗ khoét 1 inch phải chính xác. Không kéo dây DIM chung GND với dây nguồn AC.
Kết luận
ON-LRD-209S là giải pháp phù hợp khi dự án yêu cầu tích hợp cảm biến thông minh trực tiếp vào Troffer hoặc LED panel mà không thêm thiết bị ngoài, kết hợp PIR + daylight harvesting + OS-NET group control trong một node duy nhất, triển khai mesh không dây trong văn phòng trần thấp 2.4-3.6m.
Giới hạn chính: radio range 5m indoor - cần tính toán mật độ sensor kỹ trước khi thiết kế. Tải tối đa 500VA cho LED - không có dữ liệu incandescent hay fluorescent. Không tích hợp native với BACnet/KNX.
