Cảm biến hiện diện điện áp thấp IR-TEC - BOS-515

BOS-515 - Cảm Biến Hiện Diện Low Voltage Dry Contact Relay IR-TEC

Trong các hệ thống BMS và HVAC hiện đại, occupancy sensor không relay trực tiếp tải - sensor chỉ cần phát tín hiệu trạng thái chiếm dụng để BMS hoặc power pack quyết định hành động phù hợp. Giao tiếp qua dry contact relay đơn giản, universal, không phụ thuộc giao thức, và có thể đấu trực tiếp vào digital input của hầu hết bộ điều khiển. BOS-515 được thiết kế chính xác cho vai trò này.

BOS-515 là gì và thuộc dòng sensor nào?

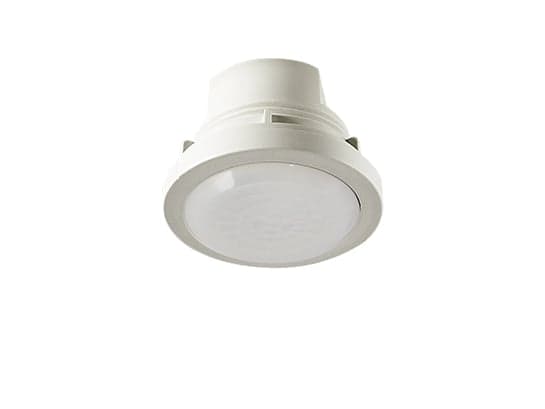

BOS-515 thuộc dòng TRANS family của IR-TEC, là occupancy sensor low voltage lắp trần, xuất tín hiệu qua dry contact relay (Form A, Normally Open). Sensor hoạt động với nguồn cấp 12-24VAC/DC - dải điện áp phổ biến của power pack chiếu sáng (IR-TEC PPU-300/301) và I/O module BMS/BACnet/Modbus. Không cần đường dây 120/277VAC tới sensor, phù hợp với topology phân phối low voltage trong tòa nhà thương mại.

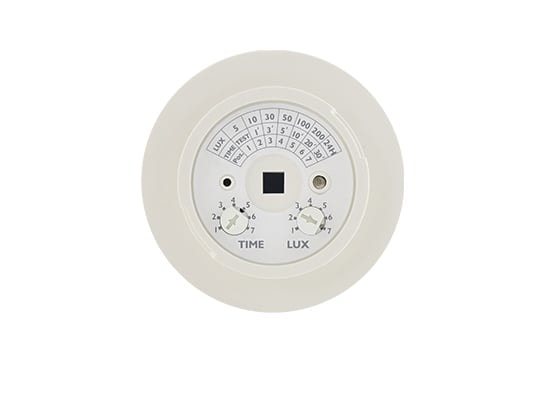

Đầu dò sử dụng quad element pyroelectric infrared omni-directional - cùng platform với LOS-509 - đảm bảo độ tin cậy phát hiện di chuyển ở dải tốc độ 0.3-3 m/s. Accu-Set digital potentiometer cho phép cài ON delay (với BOS-515N), OFF delay, và ngưỡng ALS (với BOS-515S) chính xác hơn analog pot thông thường.

Hai phiên bản chính:

• BOS-515S: Tích hợp ambient light sensor (ALS) - cảm biến sẽ không phát tín hiệu occupied khi ánh sáng môi trường đã đủ
• BOS-515N: Không ALS - phát tín hiệu occupied thuần túy theo hiện diện người

Kiến trúc tín hiệu: Dry Contact Relay Normally Open

BOS-515 xuất tín hiệu trạng thái qua Form A relay - Normally Open (NO), dry contact. Khi không có người (vacant), relay hở mạch. Khi phát hiện hiện diện (occupied), relay đóng mạch và giữ đóng trong suốt thời gian còn phát hiện di chuyển.

Dry contact relay là ngôn ngữ chung của hạ tầng điều khiển tòa nhà: BACnet/Modbus controller, BMS I/O card, relay điều khiển contactor, power pack chiếu sáng - tất cả đều có digital input tương thích. Không cần giao thức, không cần commissioning phức tạp.

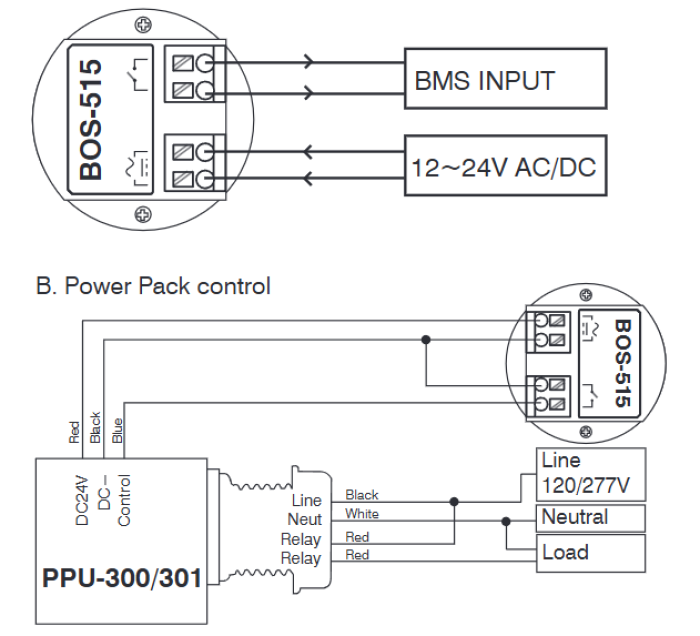

Hai cấu hình hệ thống điển hình:

A. BMS control: BOS-515 đấu nguồn 24VDC từ BMS I/O card, dây relay (đỏ) đấu vào digital input của BMS. Controller BMS xử lý logic bật/tắt chiếu sáng, HVAC, hay cả hai theo schedule và occupancy status.

B. Power pack control: BOS-515 đấu nguồn từ PPU-300/301, dây relay điều khiển trực tiếp power pack relay. Mỗi PPU-300/301 cấp nguồn được cho tối đa 6 sensor BOS-515 song song - dự án với nhiều zone cần tính toán số power pack tương ứng.

Dòng tiêu thụ: 10 mA (vacant) / 24 mA (occupied) tại 24VDC - quan trọng khi tính tổng tải I/O của BMS module.

Tùy chọn lens:

Tùy chọn mounting:

Ứng dụng theo loại công trình

Kho lạnh và môi trường nhiệt độ thấp Nhiệt độ vận hành -40°C là điểm khác biệt rõ rệt của BOS-515 so với nhiều sensor PIR thông thường giới hạn ở 0°C hoặc -20°C. Kho lạnh âm sâu (-20°C đến -35°C), phòng đông lạnh trong nhà máy thực phẩm, hay môi trường ngoài trời mùa đông vùng lạnh - BOS-515 hoạt động ổn định mà không cần biện pháp giữ nhiệt cho sensor.

Hệ thống BMS tòa nhà văn phòng và thương mại Tín hiệu dry contact đấu trực tiếp vào digital input của BACnet/IP controller, LON controller, hay Modbus RTU I/O module. BMS nhận occupancy status từ nhiều zone, xử lý logic chiếu sáng và HVAC theo thuật toán tiết kiệm năng lượng tập trung. BOS-515S với ALS cho phép BMS phân biệt "không có người" và "có ánh sáng tự nhiên đủ" để tối ưu hơn.

Điều khiển HVAC theo vùng Trong hệ thống VAV (Variable Air Volume) hoặc FCU kiểm soát theo zone, occupancy signal từ BOS-515 là input cho DDC controller quyết định setpoint nhiệt độ (occupied/unoccupied mode). Dry contact relay phù hợp với hầu hết DDC controller trên thị trường mà không cần thêm interface module.

Chiếu sáng kết hợp power pack Với hệ thống chiếu sáng dùng IR-TEC PPU-300/301, BOS-515 hoạt động như sensor node phân tán - mỗi PPU phục vụ đến 6 sensor. Phù hợp kho có nhiều zone chiếu sáng độc lập với yêu cầu occupancy control riêng biệt từng vùng.

Lưu ý lắp đặt

Tính toán số power pack: Khi dùng với PPU-300/301, mỗi power pack cấp nguồn tối đa 6 BOS-515. Vượt quá 6 sensor trên 1 PPU, cần thêm power pack. Tính toán này quan trọng trong thiết kế, không thể bổ sung power pack dễ dàng sau khi đi dây xong.

Dây đấu terminal push-in: BOS-515 dùng push-in wire locking terminal (khác với LOS-509 dùng lead wire). Không cần đầu nối phụ, nhưng cần strip dây đúng chiều dài theo spec - quá ngắn relay không kẹp chắc, quá dài gây chạm chập trong junction box.

Lựa chọn giữa BOS-515S và BOS-515N: BOS-515N có ON delay (0-2 phút) - giúp tránh false trigger khi người đi qua nhanh mà không thực sự sử dụng không gian. BOS-515S không có ON delay (ALS thay thế vai trò này một phần). Chọn S khi có yêu cầu inhibit theo ánh sáng; chọn N khi cần ON delay cứng.

Ngưỡng ALS của BOS-515S: 7 mức từ 5 lux đến 200 lux và 24Hr. Lưu ý 200 lux là mức khá cao - ở 200 lux sensor vẫn sẽ inhibit dù ánh sáng nhân tạo đang bật. Cân nhắc setpoint thực tế cho từng không gian thay vì dùng giá trị mặc định.

Warm-up: Sensor cần thời gian khởi động sau khi cấp nguồn. Trong 30-60 giây đầu, tín hiệu relay có thể không ổn định. Logic BMS nên bỏ qua tín hiệu trong window này.

Lens H (high bay dome, 9-15m): Đây là lens đặc biệt cho nhà kho siêu cao. Phủ sóng 1× chiều cao - trần 10m thì coverage Ø10m. Với nhà kho rộng, cần tính số sensor và spacing để không có blind spot.

Kết luận

BOS-515 là lựa chọn rõ ràng khi dự án yêu cầu occupancy sensor tích hợp BMS hoặc điều khiển HVAC qua dry contact, đặc biệt trong môi trường nhiệt độ thấp đến -40°C mà sensor PIR thông thường không đáp ứng được. Tín hiệu Form A relay NO đơn giản hóa integration với bất kỳ hạ tầng điều khiển nào, trong khi Accu-Set potentiometer và tùy chọn ALS cung cấp đủ linh hoạt cho các yêu cầu cài đặt khác nhau.

Liên hệ KNXStore.vn để được hỗ trợ chọn đúng variant, lens, và tính toán số power pack cho từng dự án.
