POH-946 Series - Cảm Biến Gắn Dưới Tủ LED PWM Output IR-TEC
Chiếu sáng task lighting dưới tủ bếp, kệ hàng siêu thị, hay tủ trưng bày văn phòng thường gặp một vấn đề: đèn sáng cả ngày ngay cả khi không ai sử dụng, tiêu tốn điện năng và rút ngắn tuổi thọ LED. Lắp thêm công tắc thủ công thì người dùng không bao giờ nhớ tắt. POH-946 giải quyết vấn đề này với thiết kế gắn thẳng vào mặt dưới tủ, tự động điều khiển LED qua PWM mà không cần đi thêm dây điều khiển.
POH-946 là gì và series này gồm những variant nào?
POH-946 là occupancy sensor under-cabinet low profile của IR-TEC, tích hợp mạch PWM (Pulse Width Modulation) 1KHz để điều khiển trực tiếp LED strip hoặc luminaire dùng Constant Voltage (CV) driver từ 12V đến 48VDC. Không cần relay trung gian, không cần bộ điều khiển ngoài - sensor nhận nguồn DC từ driver, tự quyết định output PWM cho LED theo trạng thái occupancy và ánh sáng môi trường.

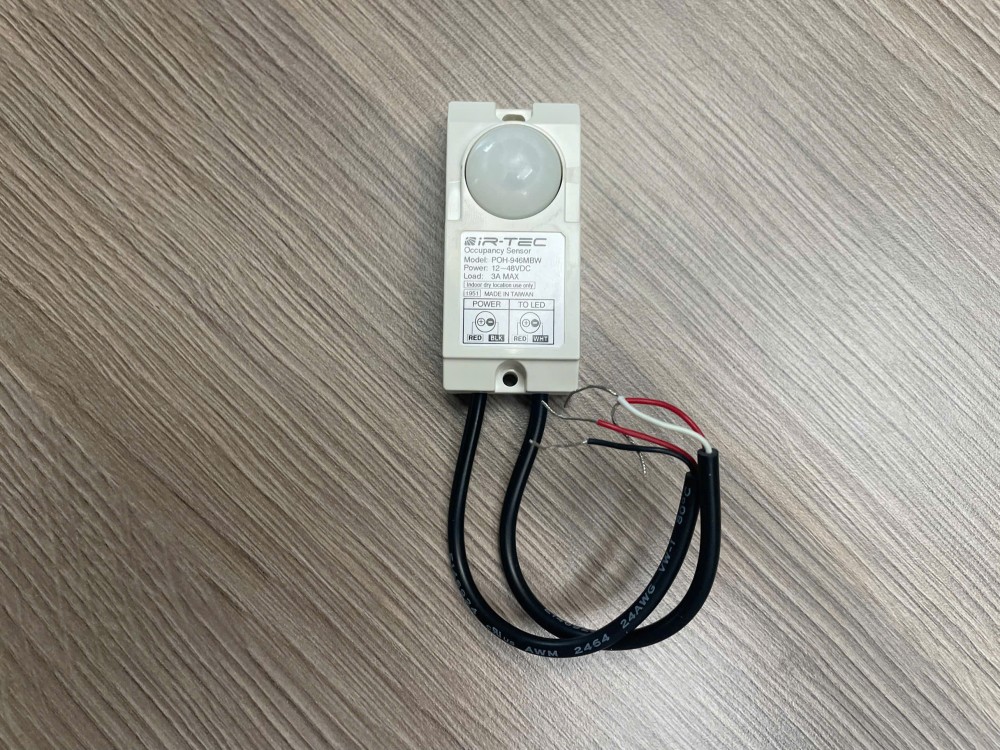

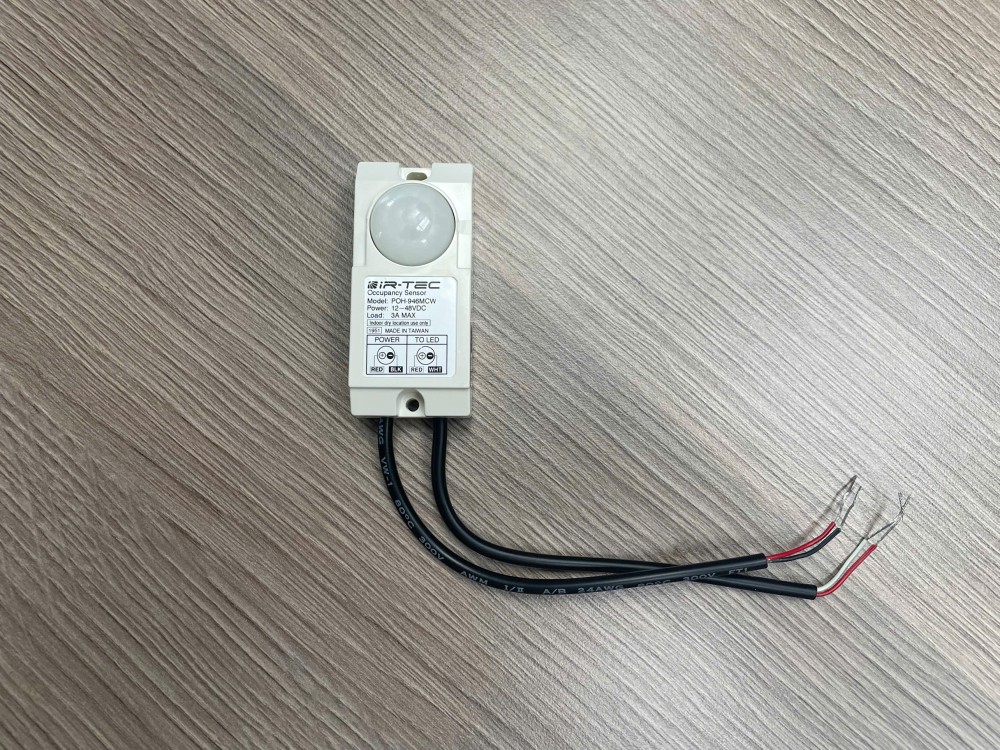

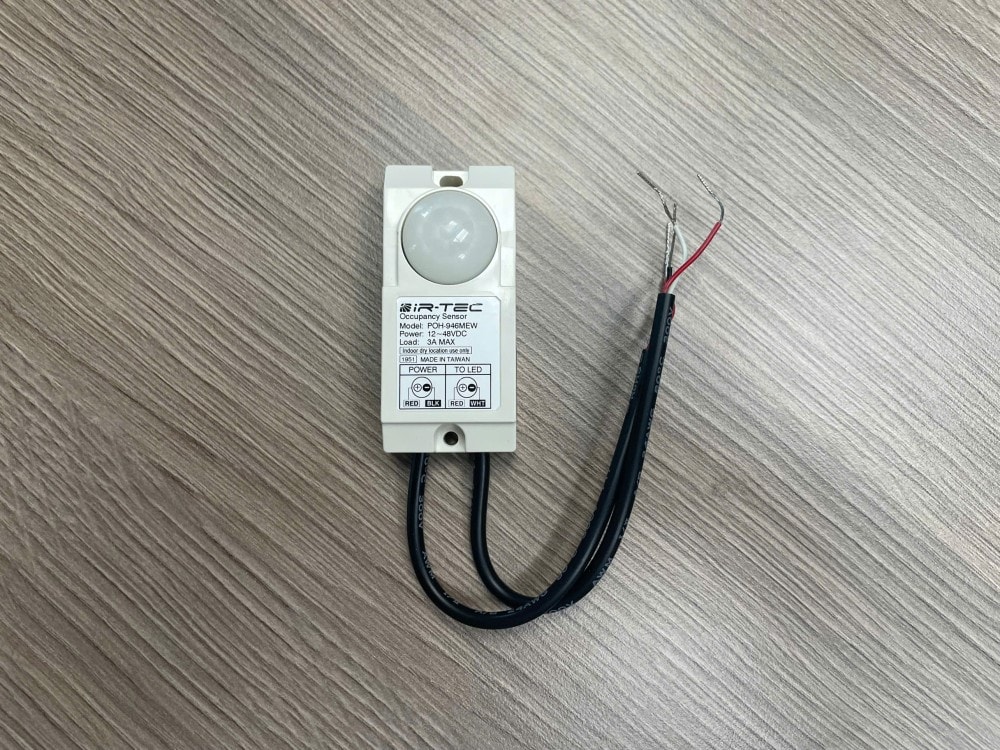

Thiết kế low profile (66×30×24mm) với dây nối ~10cm cho phép giấu gọn trên mặt dưới tủ, không nhìn thấy từ phía người dùng. Lens cap đi kèm để thu hẹp phạm vi phát hiện khi cần (tránh trigger từ lối đi kề bên).

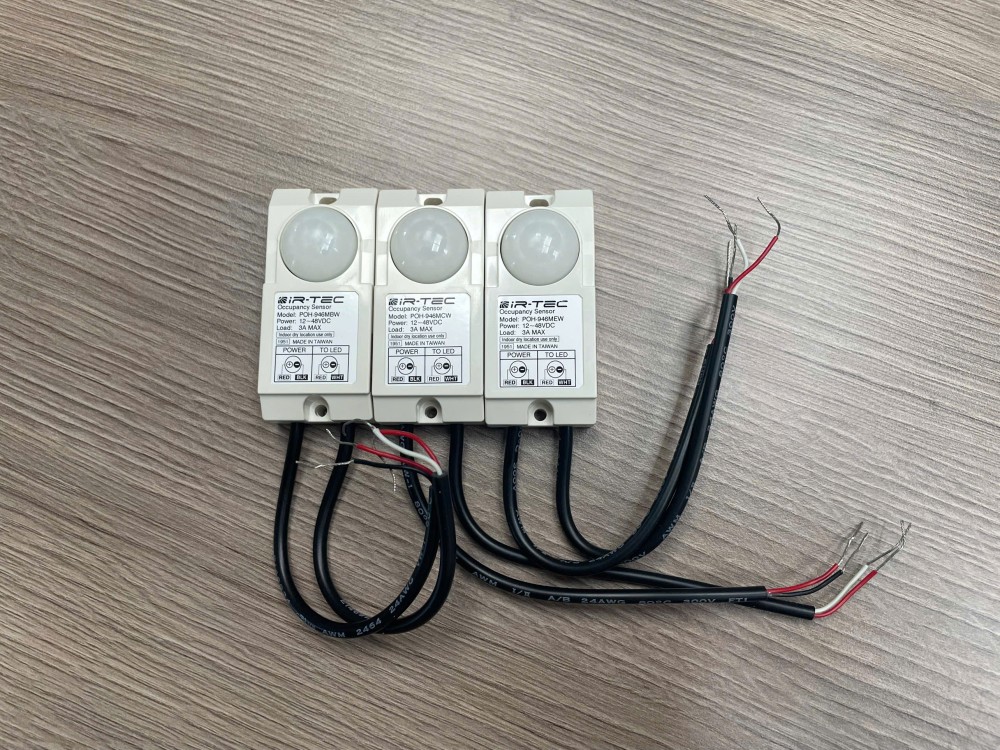

Series POH-946 gồm 4 variant: MEW, MBW, MCW và MDW - khác nhau ở chế độ điều khiển ALS, bi-level dimming và time-off delay.
Kiến trúc điều khiển PWM DC Output
POH-946 hoạt động hoàn toàn trong vòng mạch DC - không có relay cơ khí, không có line voltage bên trong sensor. Kiến trúc như sau:

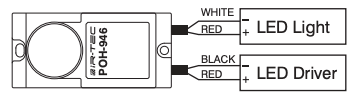

Nguồn DC từ driver qua sensor, sensor điều chế PWM 1KHz để kiểm soát độ sáng LED. Ở trạng thái OFF (không có người), PWM = 0% nên LED tắt hoàn toàn. Ở trạng thái ON (có người), PWM = 100% nên LED sáng tối đa. Variant bi-level duy trì PWM = 30% ở trạng thái standby (safety night light).
Load tối đa: 3A @ 12-48VDC tương đương 36W@12V / 72W@24V / 144W@48V - đủ cho 1-2 thanh LED strip dài hoặc 1 luminaire under-cabinet công suất trung bình.
Lưu ý tương thích driver: POH-946 MEW và MBW/MCW/MDW chỉ tương thích driver Constant Voltage (CV). Riêng MDW tương thích cả CV và CC (Constant Current) - xem bảng so sánh bên dưới.
Bảng so sánh 4 variants:
| Tính năng | MEW | MBW | MCW | MDW |
|---|---|---|---|---|
| ALS (ambient light sensor) | Không | Có | Có | Không |
| Mức dim thấp (standby) | Không áp dụng | 30% | 30% | 30% |
| Delay time (OFF sau khi không phát hiện) | 5 phút | 5 phút | 5 phút | 5 phút |
| Time-Off delay (sau bước 1) | Không | Không | 10 phút | Không |
| Tương thích driver | CV | CV | CV | CV + CC |
| Safety night light (<20 lux) | Không | Có (30%) | Có (30%) | Không |
| Inhibit khi đủ sáng (>50 lux) | Không | Có | Có | Không |
Mô tả chi tiết từng chế độ hoạt động
POH-946MEW - On/Off đơn giản: Sensor bật LED 100% khi phát hiện người, tắt LED hoàn toàn sau 5 phút không có di chuyển. Không có ALS, không có bi-level - phù hợp ứng dụng đơn giản không cần safety light.
POH-946MBW - Bi-level với ALS:
- Ánh sáng môi trường >50 lux: sensor inhibit, LED tắt bất kể có người hay không
- Ánh sáng môi trường <20 lux (ban đêm): LED dim 30% liên tục như safety night light
- Có người di chuyển: LED bật 100%
- Sau 5 phút không có di chuyển: LED quay về 30% (nếu đang ban đêm) hoặc tắt hoàn toàn (nếu ban ngày)
POH-946MCW - Bi-level + ALS + Time-Off delay: Tương tự MBW nhưng thêm bước Time-Off: sau 5 phút không có di chuyển, LED dim về 30% và giữ thêm 10 phút. Trong 10 phút Time-Off này, nếu phát hiện người thì LED bật lại 100%. Nếu hết 10 phút vẫn không có người thì LED tắt hoàn toàn. Phù hợp không gian có người ra vào không đều - giảm thiểu bật/tắt LED liên tục.
POH-946MDW - Bi-level không ALS, tương thích CV+CC: Dim 30% sau 5 phút không có người, nhưng không có ALS - hoạt động bất kể ánh sáng môi trường. Tương thích cả Constant Current driver - phù hợp luminaire có driver CC tích hợp.
Ứng dụng theo loại công trình
Bếp dân dụng và bếp thương mại Task lighting dưới tủ bếp trên: POH-946MCW phù hợp nhất - Time-Off delay 10 phút giảm trường hợp đèn tắt ngay khi người dùng cúi xuống tủ dưới mà sensor mất tầm nhìn. Safety night light 30% khi ban đêm tiện lợi mà không cần mò mẫm tìm công tắc. Lưu ý mounting: không lắp ngay trên bếp nấu - nhiệt và hơi nước ảnh hưởng sensor.
Kệ hàng siêu thị và tủ trưng bày LED strip dưới kệ hàng thường bật 12-16h mỗi ngày. POH-946MEW hoặc MBW tự động tắt LED khi không có khách hàng gần kệ - tiết kiệm điện năng đáng kể. ALS của MBW còn inhibit LED khi ánh sáng tổng thể của cửa hàng đã đủ (ban ngày có nhiều ánh sáng tự nhiên).
Tủ quần áo (walk-in closet) và kệ lưu trữ POH-946MEW đủ dùng - on/off đơn giản, không cần safety light. Lens cap có thể dùng để thu hẹp zone phát hiện tránh trigger từ lối đi bên ngoài tủ qua khe hở cửa.
Chiếu sáng tủ điện, phòng server, rack IT Môi trường nhiệt độ có thể cao - POH-946 chịu được đến 55°C. LED strip nhỏ dưới rack hoặc bên trong tủ điện tự động bật khi kỹ thuật viên mở cửa tủ, tắt sau khi đóng và không có di chuyển 5 phút.
Lưu ý lắp đặt
Vị trí mounting: Đặt sensor trên vùng có nhiều di chuyển nhất của người dùng - thường là 1/3 chiều dài tủ tính từ phía người đứng. Coverage 360° look-down với 2× chiều cao: sensor lắp ở độ cao 0.6m (tủ bếp dưới mặt trên) phủ sóng vùng Ø1.2m xung quanh điểm lắp.
Warm-up 90 giây: Sau khi cấp nguồn, sensor cần ~90 giây để ổn định. Trong thời gian này LED có thể bật không mong muốn. Nếu driver có chức năng soft-start, đảm bảo soft-start hoàn tất trước khi POH-946 bắt đầu điều khiển.
Tương thích driver CV: Chỉ dùng driver Constant Voltage cho MEW/MBW/MCW. Driver Constant Current sẽ không tương thích - PWM từ sensor không điều khiển được dòng của CC driver theo cách dự kiến (trừ MDW có hỗ trợ CC).
Lens cap để giới hạn range: Lens cap đi kèm trong hộp. Lắp lens cap khi không gian hẹp và cần tránh trigger từ nguồn di chuyển bên cạnh (ví dụ: lối đi kề tủ, cửa ra vào gần kệ).
Cố định bằng vít: Datasheet khuyến nghị cố định bằng vít (screws) thay vì dùng băng keo hai mặt - đặc biệt quan trọng trong môi trường rung động (nhà máy, khu vực có xe nâng) và bề mặt tủ bằng kim loại nơi băng keo dễ bong sau thời gian.
Dây nối ~10cm: Dây xuất xưởng ngắn 10cm - phù hợp đấu nối trong hộp junction nhỏ gắn chìm dưới tủ. Nếu cần nối dài, dùng terminal block phù hợp điện áp DC và dòng tải.
Kết luận
POH-946 series là giải pháp occupancy-based LED control chuyên biệt cho ứng dụng under-cabinet, kệ hàng, tủ lưu trữ - nơi không gian hạn chế và yêu cầu tự động hoàn toàn không cần công tắc hay dây điều khiển thêm. Ba variant MEW/MBW/MCW đáp ứng từ on/off đơn giản đến bi-level với ALS day/night sensing. Tải 3A/144W@48V đủ cho hầu hết ứng dụng task lighting thực tế.
Chọn variant theo yêu cầu: MEW cho on/off thuần túy, MBW cho bi-level + ALS, MCW khi cần thêm Time-Off delay để tránh tắt đèn đột ngột. Liên hệ KNXStore.vn để được tư vấn và kiểm tra tương thích driver.
