Sunricher SR-CS9033A-PIR-V: Cảm Biến PIR ZHAGA Casambi Cho Kho Xưởng và Chiếu Sáng Ngoài Trời

Lắp cảm biến chuyển động cho đèn kho xưởng và outdoor luminaire cần giải quyết ba vấn đề cùng lúc: tầm phát hiện đủ xa từ trần cao, chịu được độ ẩm và thời tiết, và điều khiển trực tiếp driver LED 0-10V mà không cần thêm thiết bị. SR-CS9033A-PIR-V giải quyết cả ba: PIR 360°, IP65, 0-10V isolated, plug-and-play ZHAGA 18.

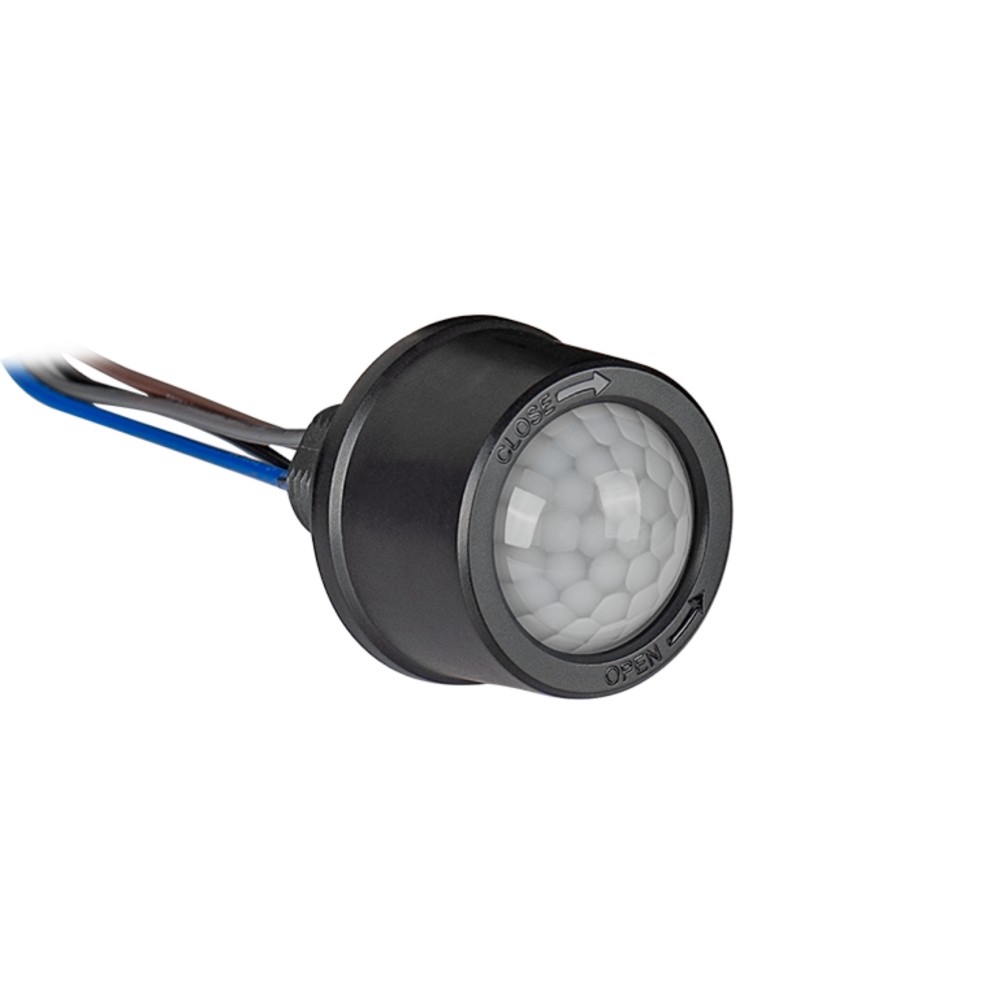

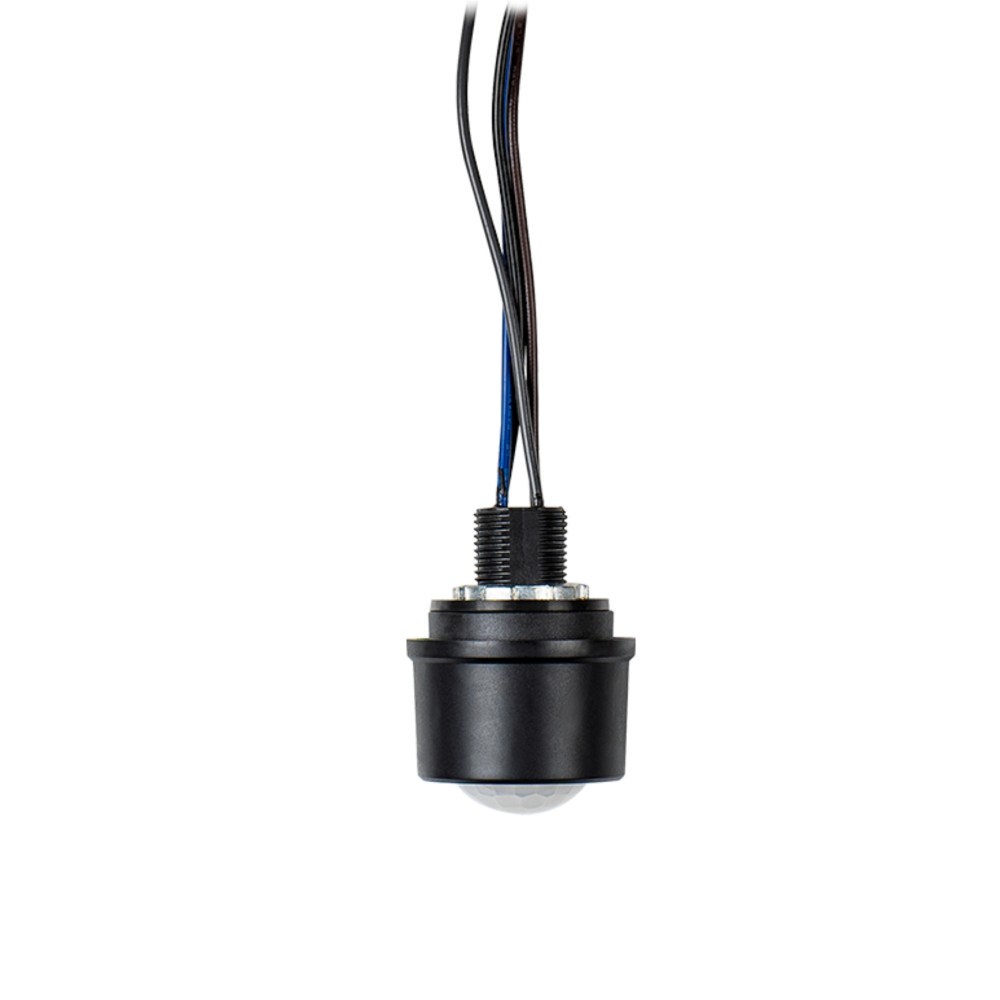

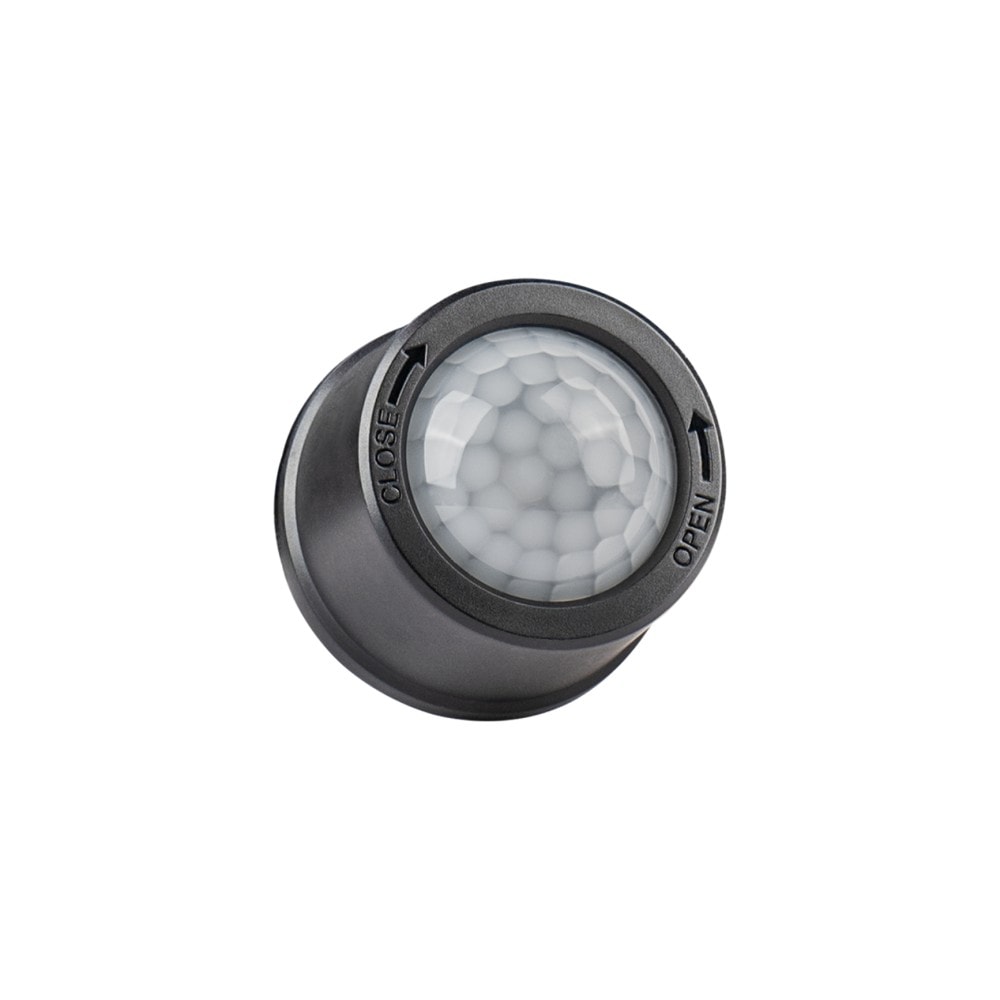

Sunricher SR-CS9033A-PIR-V là cảm biến PIR 360° ceiling mount tích hợp ZHAGA Book 18, cấp bảo vệ IP65, tầm phát hiện 14m (khuyến cáo độ cao 6-12m, tối đa 16m @ 12m), light sensor 0-1000 Lux, đầu ra 0-10V isolated, nguồn 12-24VDC. Casambi BLE, tầm phủ 50m ngoài trời. Chứng nhận cULus, CE, FCC/IC.

PIR 360° ceiling mount cho trần cao

SR-CS9033A-PIR-V lắp trần (ceiling-mounted), phát hiện chuyển động theo toàn góc 360° bên dưới. Tầm phát hiện:

  • 14m — tầm khuyến cáo tại độ cao 6-12m
  • 16m tối đa — tại độ cao 12m (điều kiện lý tưởng)
  • Khuyến cáo độ cao lắp: 6-12m từ sàn

Góc 360° phủ toàn bộ khu vực dưới sensor — không có điểm mù theo chiều ngang như sensor góc hẹp. Phù hợp khoảng trống rộng như kho hàng, bãi đậu xe ngầm, nhà xưởng không có vách ngăn.

Light sensor và daylight harvesting

Bên cạnh PIR, SR-CS9033A-PIR-V tích hợp light sensor đo từ 0 đến 1000 Lux. Logic kết hợp:

  • Buổi ngày khi ánh sáng tự nhiên cao: đèn không bật dù có người
  • Buổi tối hoặc vùng tối thiếu ánh sáng: đèn bật khi phát hiện người
  • Ngưỡng Lux và delay cấu hình qua Casambi App

Daylight harvesting tự động giảm tiêu thụ điện năng đáng kể — đặc biệt trong kho có mái kính hoặc skylight. Cửa sổ Casambi cho phép điều chỉnh threshold mà không cần vào hộp kỹ thuật.

ZHAGA Book 18: plug-and-play không cần dây thêm

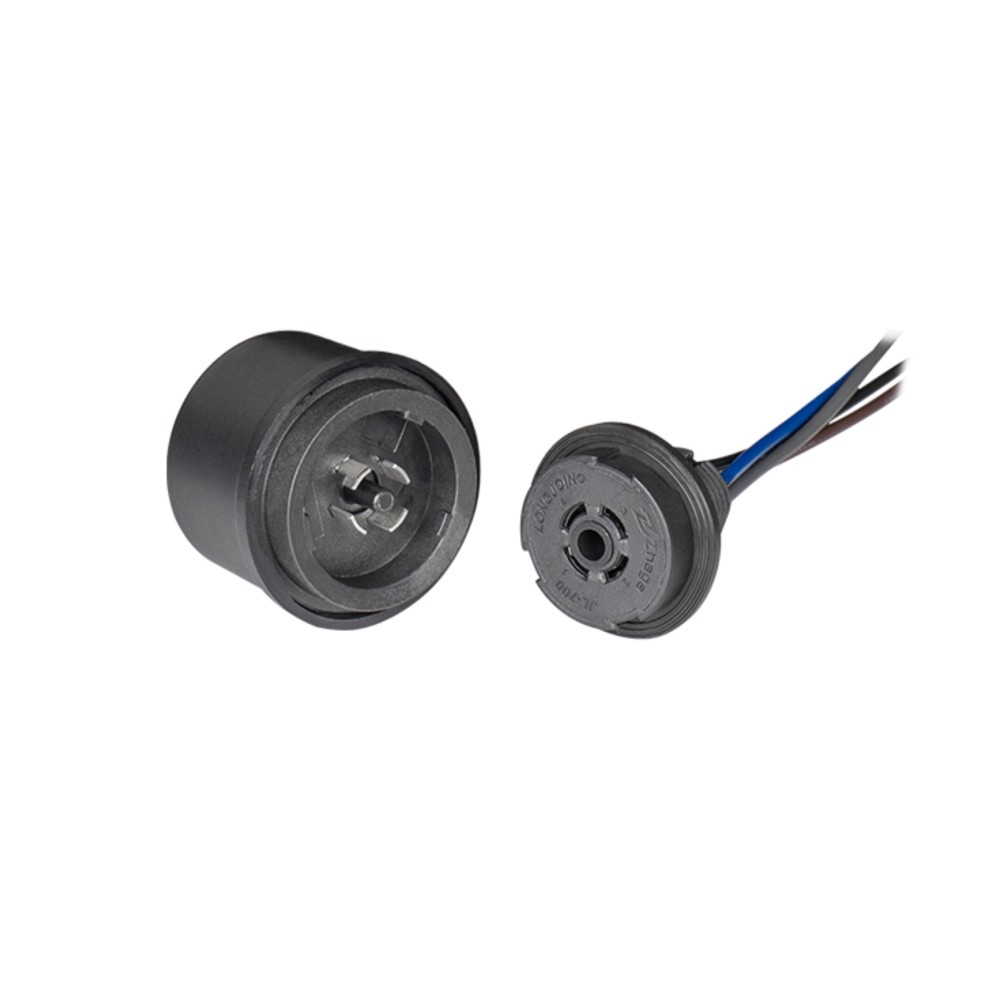

ZHAGA Book 18 là socket tiêu chuẩn trên luminaire LED tích hợp sẵn dây tín hiệu và nguồn cho module sensor. SR-CS9033A-PIR-V cắm thẳng vào socket này — driver LED nhận tín hiệu 0-10V từ sensor mà không cần đi dây riêng giữa sensor và driver.

Với luminaire outdoor đã có ZHAGA 18 socket (high-bay, wall pack, street light), việc thêm SR-CS9033A-PIR-V là retrofit đơn giản: tháo nắp ZHAGA, cắm sensor, pair Casambi.

Ứng dụng

Kho xưởng: Lắp tại vị trí ZHAGA 18 trên high-bay LED, phát hiện công nhân trong vùng làm việc, dim 100% khi có người và dim xuống 20% sau khi không còn ai, tiết kiệm điện tự động.

Bãi đậu xe: IP65 chịu độ ẩm. 360° không bỏ sót chuyển động xe và người. Light sensor tắt đèn ban ngày tự động.

Chiếu sáng outdoor (wall pack, flood): Luminaire có ZHAGA 18 socket cắm thêm sensor là có occupancy + daylight control ngay.

Câu hỏi thường gặp

Độ cao lắp tối ưu là bao nhiêu?

Khuyến cáo 6-12m. Tại 6m, vùng phủ khoảng Ø7-8m. Tại 12m, tầm phát hiện đạt 16m (đường chéo), vùng phủ sàn khoảng Ø12m. Không lắp quá 12m — tầm PIR không đủ phủ.

0-10V isolated là gì?

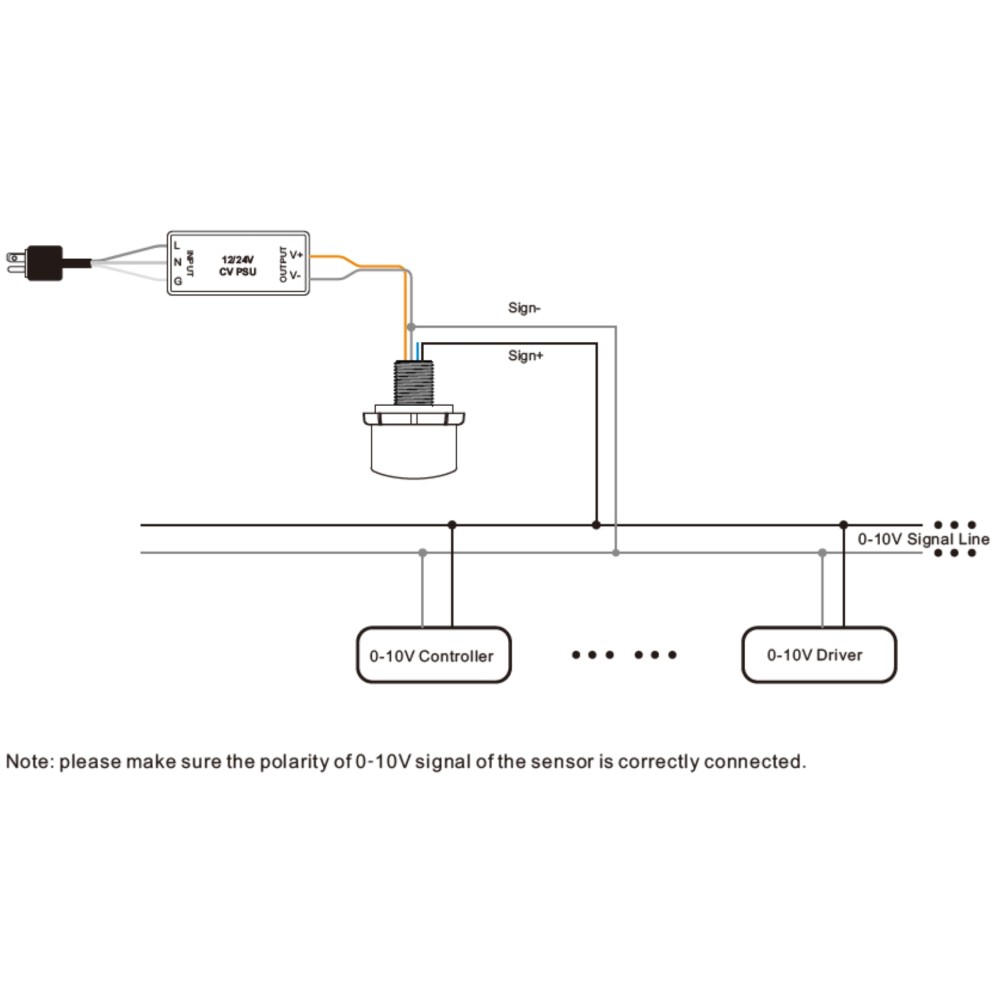

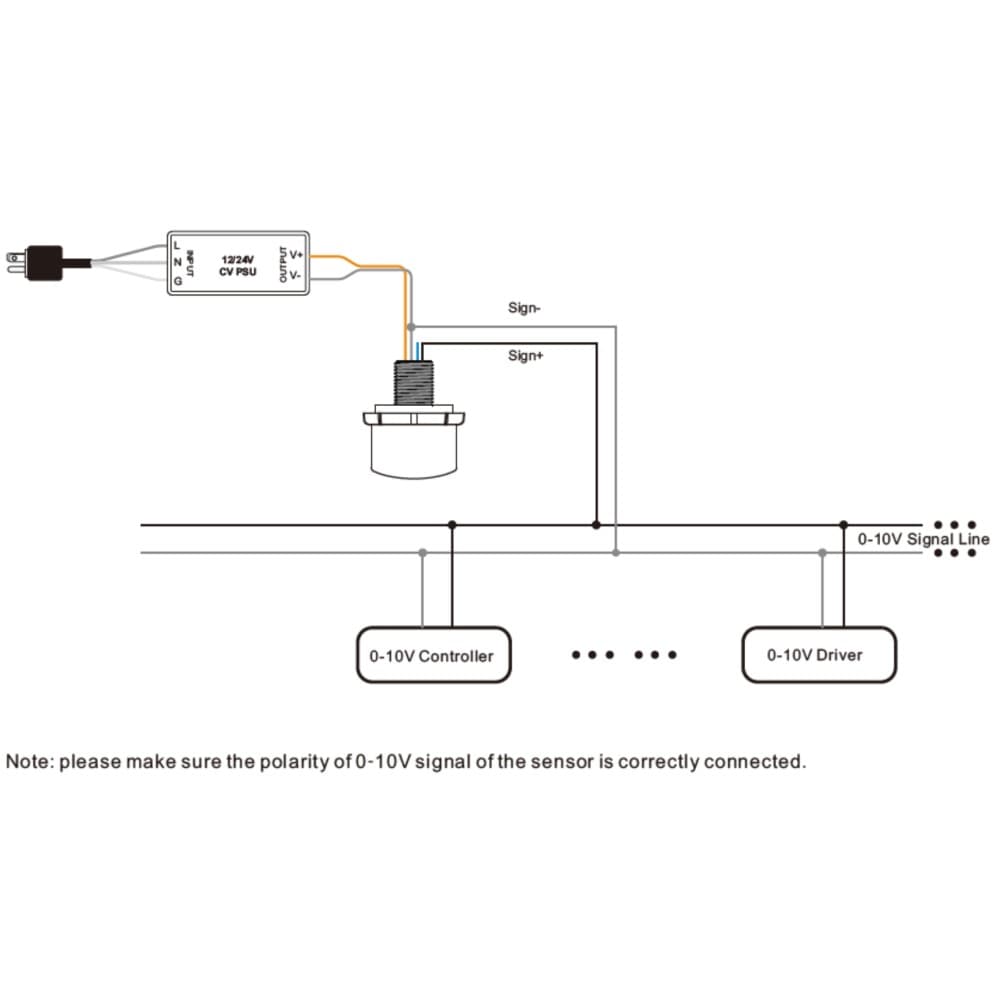

Đầu ra 0-10V hoàn toàn cách ly khỏi nguồn 12-24VDC cấp cho sensor. Driver LED kết nối vào đường 0-10V mà không lo ground loop hoặc xung nhiễu từ đường điện chính.

Kết luận

SR-CS9033A-PIR-V là cảm biến PIR Casambi plug-and-play cho luminaire ZHAGA 18 trong môi trường outdoor và công nghiệp: 360°, 14m, IP65, 0-10V isolated, daylight harvesting. Chuẩn cULus Listed và CE phù hợp dự án xuất khẩu hoặc yêu cầu chứng nhận.

Giới hạn: nguồn DC 12-24V từ driver — chỉ dùng được với luminaire có ZHAGA 18 socket và nguồn DC. Không dùng cho lắp đặt độc lập trên trần cao >12m.

Liên hệ KNXStore.vn để tư vấn layout cảm biến và tích hợp vào hệ thống chiếu sáng.
