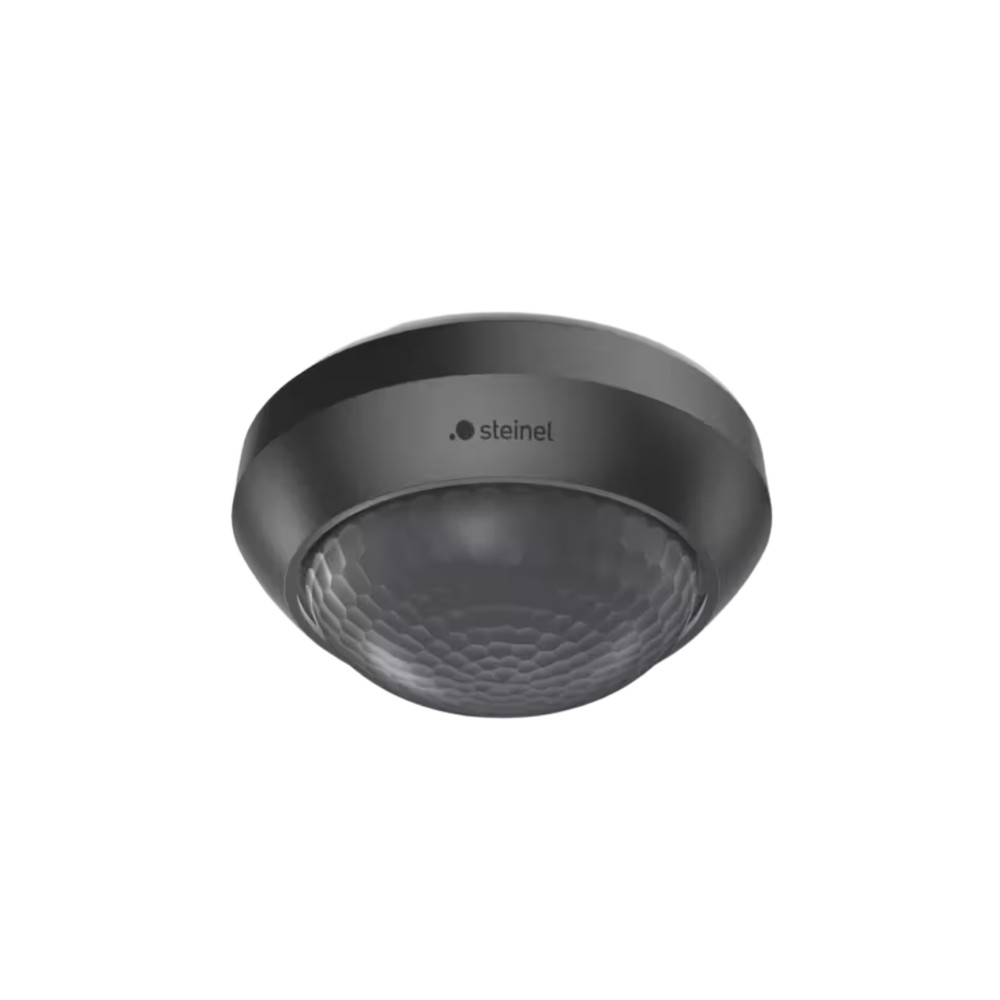

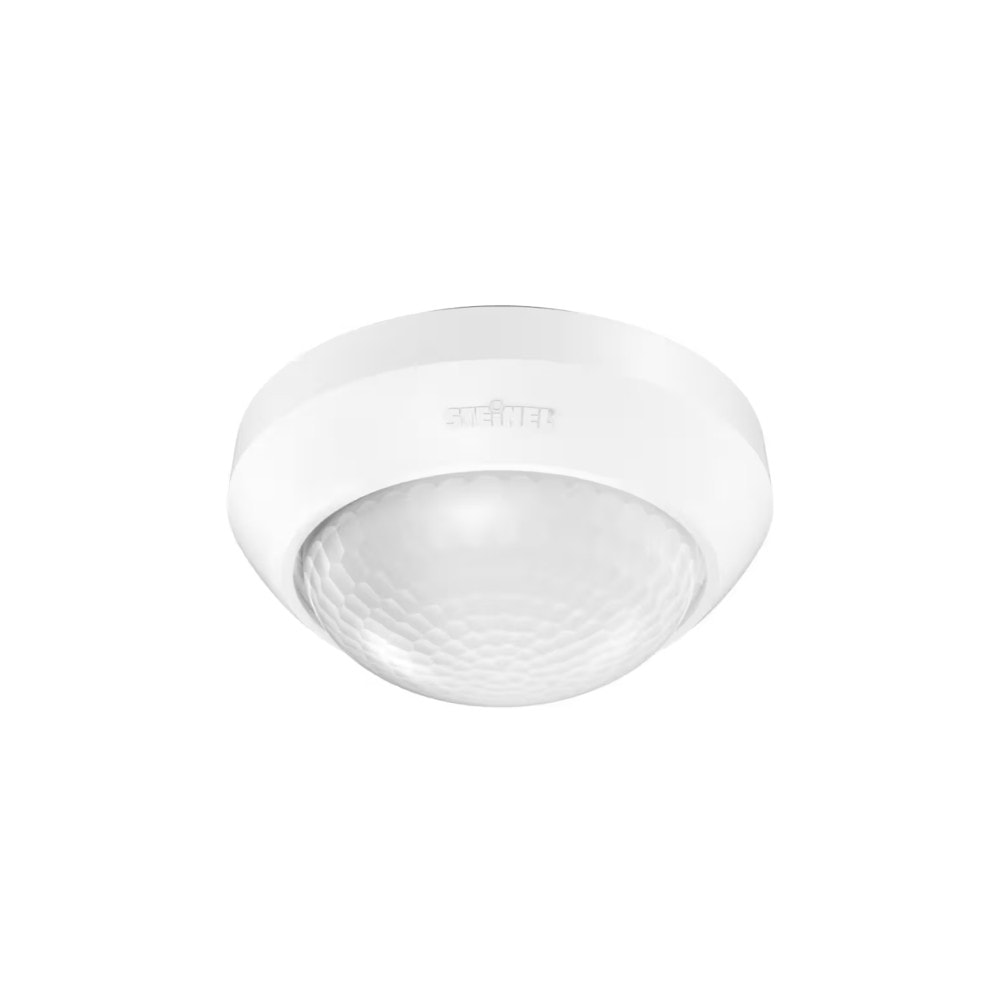

Cảm biến chuyển động âm trần 360° Steinel IS 2360-3 là gì?

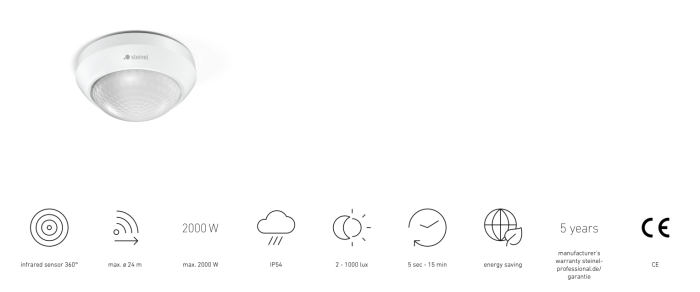

Steinel IS 2360-3 là cảm biến chuyển động hồng ngoại (PIR) gắn trần, dùng 3 cảm biến pyro để quét toàn vòng 360°, phạm vi phát hiện tiếp tuyến tối đa 24m (bán kính 12m), điều khiển trực tiếp tải chiếu sáng tới 2000W qua rơ-le tích hợp, đạt chuẩn IP54 nên dùng được cả trong nhà và ngoài trời có mái che.
So với IS 2360 ECO (cùng dòng gắn trần 360° của Steinel), IS 2360-3 có phạm vi phát hiện lớn hơn nhiều (24m so với 7m), độ phân giải cao hơn với 972 vùng cảm biến (so với 664 vùng), và chiều cao lắp đặt cho phép tới 6m (so với 4m) — phù hợp cho không gian rộng và trần cao hơn như sảnh lớn, nhà xưởng, bãi đỗ xe có mái.
Các tính năng nổi bật của IS 2360-3
3 cảm biến pyro, quét toàn vòng 360°
Sử dụng 3 cảm biến hồng ngoại thụ động (pyro) bố trí để quét toàn bộ 360° quanh vị trí lắp, góc mở mỗi cảm biến 90°, đảm bảo không có vùng mù quanh điểm lắp.

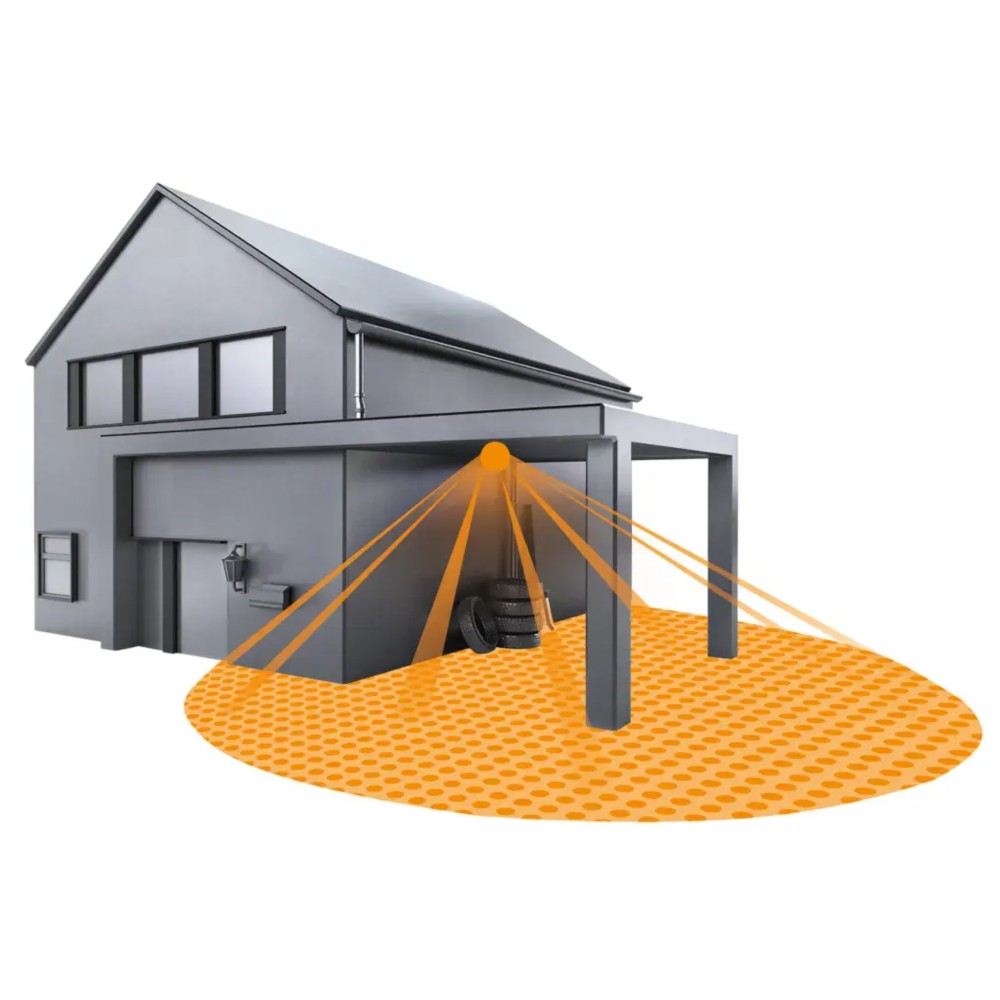

Phạm vi phát hiện 24m, phù hợp không gian rộng

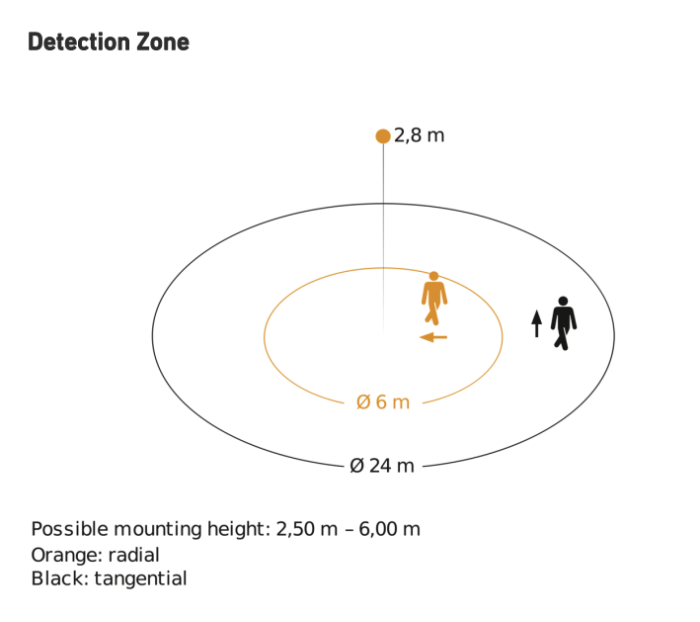

Bán kính phát hiện tiếp tuyến tối đa 24m (diện tích 452m²), bán kính theo phương thẳng đứng 6m (28m²) — phạm vi lớn hơn đáng kể so với IS 2360 ECO, phù hợp cho sảnh lớn, nhà xưởng, hoặc bãi đỗ xe có mái che.
972 vùng cảm biến, chống báo động giả
Với 972 vùng chuyển mạch (switching zones) — cao hơn cả IS 2360 ECO (664 vùng) — cảm biến phân biệt tốt chuyển động thật với nhiễu, kèm sneak-by guard và khả năng che chắn từng đoạn vùng quét (shrouds tùy chỉnh).
Chiều cao lắp đặt tới 6m
Cho phép lắp ở độ cao 2,5-6,0m (tối ưu 2,8m), phù hợp trần cao như sảnh, nhà xưởng — cao hơn nhiều so với giới hạn 4m của IS 2360 ECO.
Tải tối đa 2000W
| Loại đèn | Công suất tối đa điều khiển được |
|---|---|
| Đèn sợi đốt/điện trở | 2000 W |
| Đèn LED trên 2W/bóng | 300 W |
| Đèn LED trên 8W/bóng | 500 W |
| Đèn huỳnh quang (uncorrected) | 500 VA |
Kết nối Master-Master tối đa 5 cảm biến
Hỗ trợ đấu nối tối đa 5 cảm biến theo kiểu Master-Master qua cáp, phù hợp không gian rộng cần nhiều điểm cảm biến cùng điều khiển chung hệ thống đèn. Không hỗ trợ DALI hoặc KNX — đây là cảm biến điều khiển analog qua potentiometer, hoạt động độc lập kiểu rơ-le on/off.
Ứng dụng thực tế của IS 2360-3
Sảnh lớn, nhà xưởng trần cao
Với chiều cao lắp tới 6m và phạm vi 24m, IS 2360-3 phù hợp cho các không gian trần cao mà IS 2360 ECO (giới hạn 4m) không đáp ứng được.
Bãi đỗ xe có mái, hành lang rộng

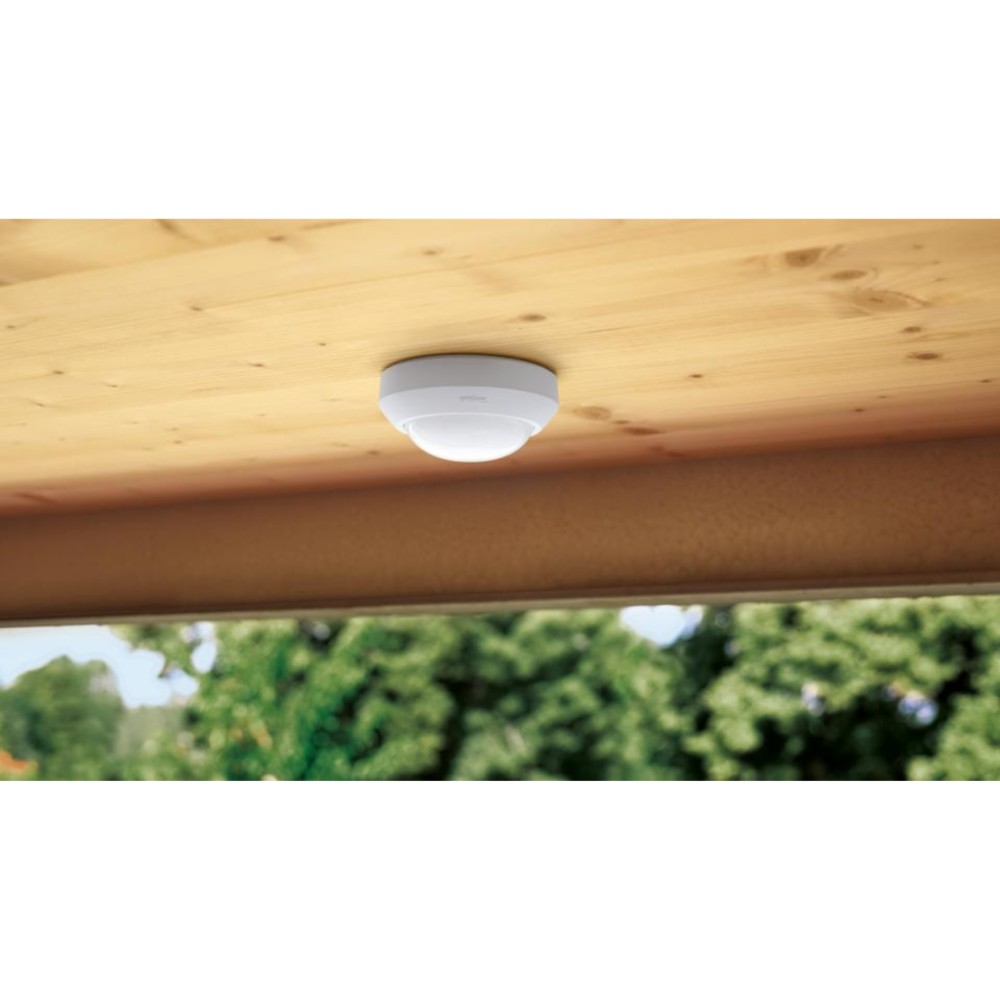

Chuẩn IP54 cho phép lắp ở khu vực ngoài trời có mái che, kết hợp phạm vi rộng phù hợp giám sát bãi đỗ xe hoặc hành lang rộng từ một điểm lắp.
Công trình cần nhiều cảm biến liên kết
Với khả năng Master-Master tới 5 cảm biến, phù hợp cho hành lang dài hoặc không gian lớn cần chia nhiều điểm cảm biến cùng điều khiển chung một hệ thống chiếu sáng.
Không cần thiết cho phòng nhỏ hoặc trần thấp
Với phòng nhỏ, trần thấp dưới 4m, IS 2360 ECO đã đủ đáp ứng với chi phí tương đương — không cần thiết phải chọn IS 2360-3 trừ khi thực sự cần phạm vi hoặc độ cao lắp lớn hơn.
Cách đấu dây và lắp đặt cảm biến Steinel IS 2360-3

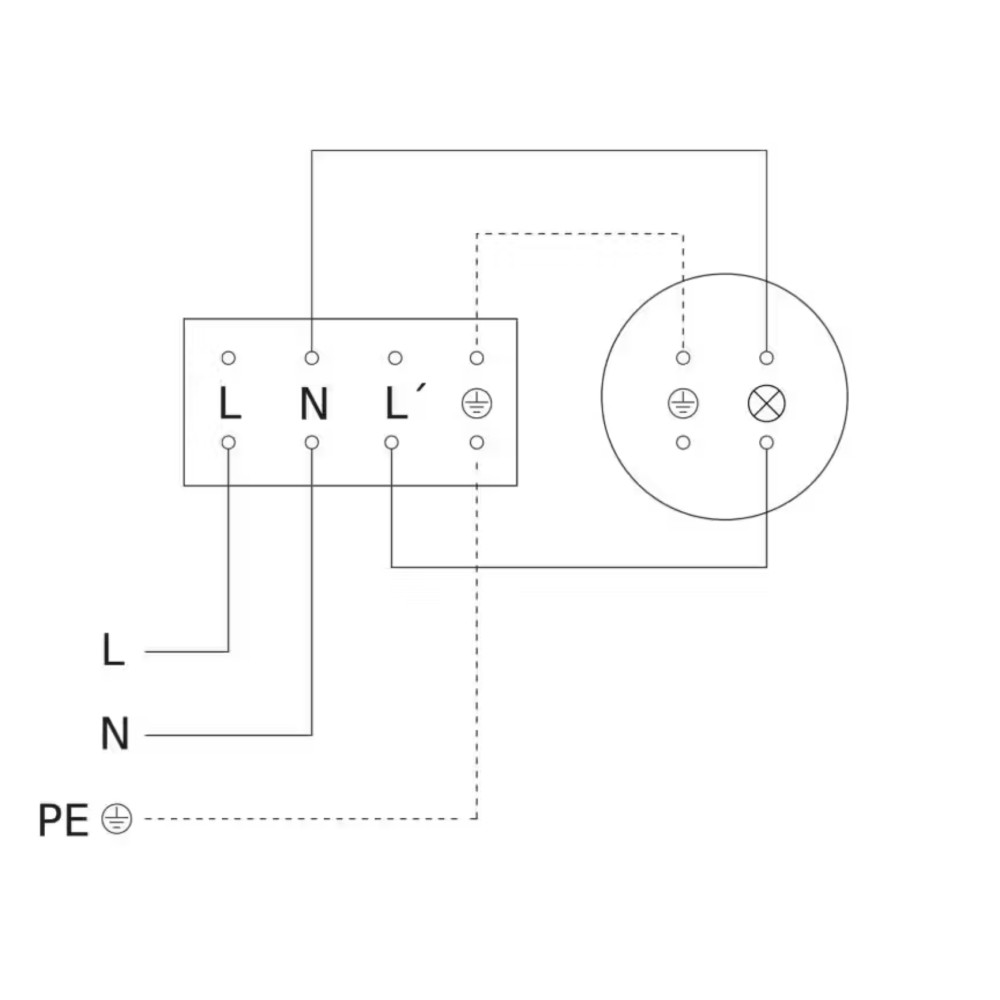

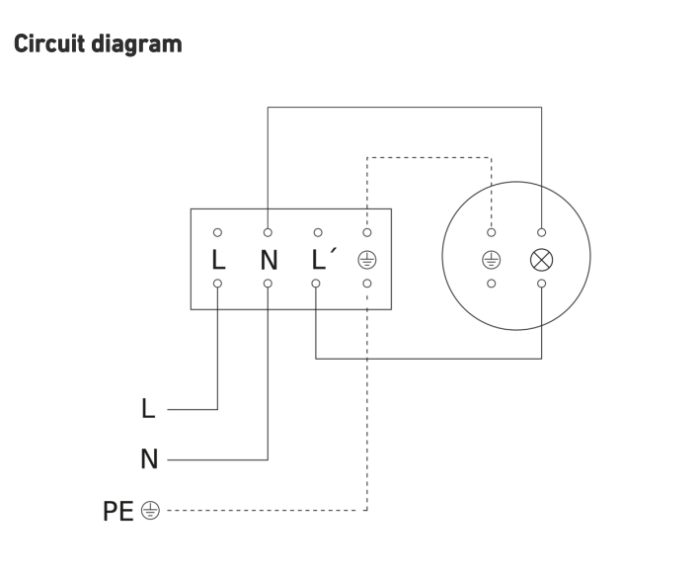

IS 2360-3 dùng 4 terminal đấu nối trên module: L (dây pha), N (dây trung tính), L' (dây pha đã qua chuyển mạch, nối tới tải/đèn), PE ⊕ (dây tiếp đất bảo vệ).
Đấu nối tiêu chuẩn
Theo sơ đồ trong datasheet, cả 3 dây L, N, PE đấu trực tiếp vào module cảm biến, dây L' nối ra tải/đèn — cùng kiểu sơ đồ tiêu chuẩn như IS 2360 ECO, chỉ có một cấu hình đấu nối được cung cấp (không có tùy chọn bỏ dây N như IS 140-2/IS 2180-2).
Lưu ý an toàn khi lắp đặt
- Bắt buộc ngắt hoàn toàn nguồn điện trước khi thao tác đấu nối, dùng bút thử điện xác nhận đã mất điện hoàn toàn.
- Đấu sai/đảo ngược các đầu nối có thể gây hư hỏng thiết bị.
- Cảm biến đạt chuẩn IP54, có thể lắp ngoài trời có mái che, nhưng cần tránh nước đọng trực tiếp vào khe cảm biến.
- Nhiệt độ hoạt động cho phép từ -20°C đến +50°C.
