Tự động hóa an ninh và tiết kiệm năng lượng cho ngôi nhà bạn? Mọi giải pháp đều cần đến cảm biến chuyển động. Đọc ngay để khám phá cấu tạo, nguyên lý hoạt động và các loại cảm biến tốt nhất hiện nay.
Cảm biến chuyển động motion sensor là gì?
Cảm biến chuyển động, hay còn được biết đến với tên gọi khác là motion sensor, là thiết bị phát hiện sự di chuyển của người, vật thể hoặc động vật trong khu vực giám sát. Ví dụ, một cảm biến chuyển động có thể tự động bật đèn khi nhận thấy bạn bước vào phòng. Hoặc thiết bị có thể gửi cho bạn cảnh báo khi phát hiện có kẻ gian đang cố gắng đột nhập vào nhà bạn. Mục đích lớn nhất của cảm biến chuyển động mang lại là sự an tâm và giúp ngôi nhà của bạn hoạt động trơn tru và hiệu quả hơn.
Điển hình là các cảm biến dưới đây:

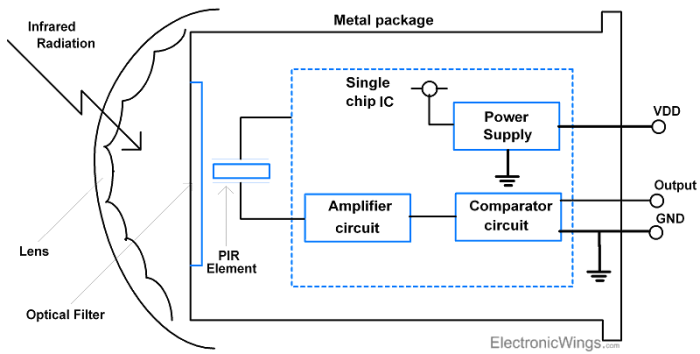

Cấu tạo của cảm biến chuyển động
Một cảm biến chuyển động thường có cấu tạo gồm các bộ phận chính sau:
- Bộ phận cảm biến là bộ phận đầu tiên, tùy công nghệ có thể là cảm biến hồng ngoại (PIR), cảm biến siêu âm, vi sóng (MW) hoặc kết hợp nhiều công nghệ. Đây là thành phần chính giúp phát hiện sự thay đổi trong môi trường như thân nhiệt, chuyển động hay sóng phản xạ.
- Mạch xử lý tín hiệu, giúp nhận dữ liệu từ bộ phận cảm biến, phân tích và xác định có chuyển động hay không, sau đó đưa tín hiệu đến bộ điều khiển.
- Nguồn cấp điện, có thể là pin, điện lưới hoặc qua kết nối từ hệ thống smarthome (KNX) .
- Vỏ bảo vệ của cảm biến, thường làm từ nhựa hoặc hợp kim, có nhiệm vụ bảo vệ các linh kiện bên trong và đảm bảo thiết bị hoạt động ổn định trong nhiều môi trường khác nhau.
- Ngõ ra tín hiệu, có thể là tiếp điểm rơ-le, tín hiệu số hoặc giao thức truyền thông (KNX, Zigbee, Z-Wave, DALI, v.v.) để kết nối với hệ thống điều khiển.
Nguyên lý hoạt động của motion sensor
Cảm biến chuyển động hoạt động bằng cách phát hiện những thay đổi trong môi trường xung quanh. Tùy vào công nghệ, nguyên lý có thể khác nhau:

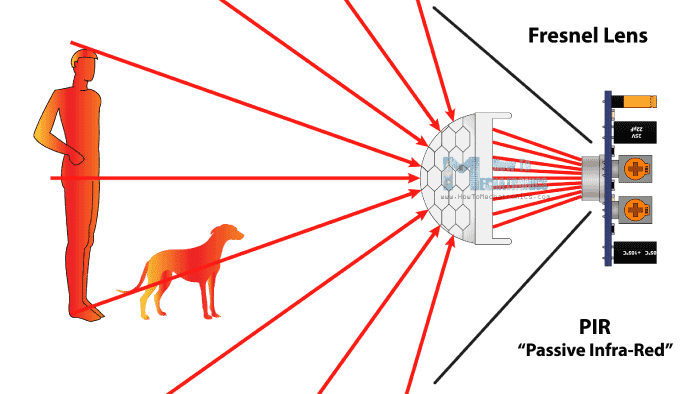

- Với cảm biến hồng ngoại thụ động (PIR), thiết bị có thể phát hiện bức xạ hồng ngoại phát ra từ cơ thể người hoặc động vật. Khi có chuyển động đi vào vùng quét, sự thay đổi nhiệt độ được cảm biến ghi nhận và kích hoạt tín hiệu điều khiển. PIR hoạt động thụ động, không phát sóng ra môi trường nên ổn định và ít tiêu thụ năng lượng.
- Cảm biến vi sóng (MW) sẽ phát ra sóng vi ba và đo tín hiệu phản xạ từ môi trường. Khi có vật thể chuyển động, tần số phản xạ thay đổi (hiệu ứng Doppler), từ đó cảm biến xác định có chuyển động và kích hoạt ngõ ra.
- Cảm biến siêu âm có thể phát ra sóng âm tần số cao và ghi nhận sự thay đổi phản hồi khi có chuyển động trong vùng giám sát. Cảm biến siêu âm phù hợp môi trường kín nhưng dễ bị nhiễu bởi không khí hoặc luồng gió.
- Cảm biến kép (PIR + MW) sẽ kết hợp hai công nghệ PIR và MW để giảm báo động giả, chỉ kích hoạt khi cả hai cùng phát hiện có chuyển động, nhờ đó tăng độ tin cậy trong an ninh và không gian có nhiều yếu tố nhiễu.
Các loại cảm biến chuyển động, motion sensor phổ biến
Hiện nay trên thị trường có rất nhiều loại cảm biến chuyển động với những tính năng, công dụng và ứng dụng khác nhau. Tùy thuộc vào vị trí lắp đặt, tình huống và nhu cầu sử dụng mà có các loại cảm biến khác nhau để bạn lựa chọn. Dưới đây là các loại cảm biến chuyển động phổ biến nhất hiện nay.
Cảm biến dạng hồng ngoại PIR (PIR – Passive Infrared)

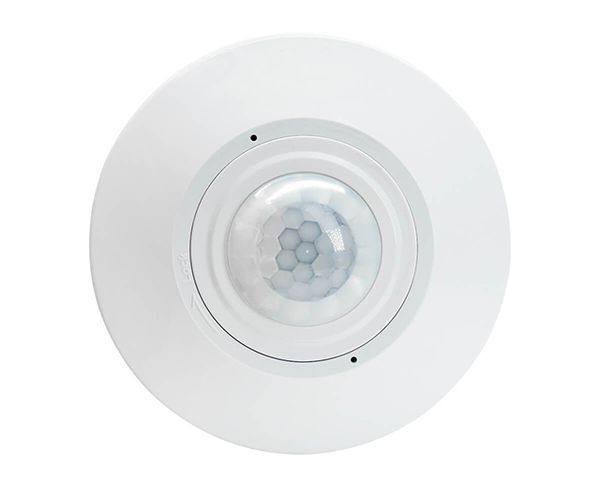

Hầu hết các cảm biến chuyển động hiện nay hoạt động dựa trên công nghệ hồng ngoại thụ động (PIR). Chẳng hạn như thiết bị cảm biến CP Electronics gắn trần sẽ hoạt động dựa trên cảm biến PIR phát hiện sự thay đổi của bức xạ hồng ngoại phát ra từ cơ thể người hoặc động vật. Vì vậy, khi nhiệt độ tăng đột ngột xảy ra, thiết bị của bạn sẽ nhận thấy sự thay đổi và tiến hành cảnh báo bảng điều khiển của hệ thống. Công nghệ PIR có thể được lập trình để bỏ qua những thay đổi nhỏ về nhiệt độ, điều này có nghĩa là thiết bị có thể được sản xuất để hạn chế được việc báo động đối với vật nuôi (miễn dịch đối với vật nuôi).

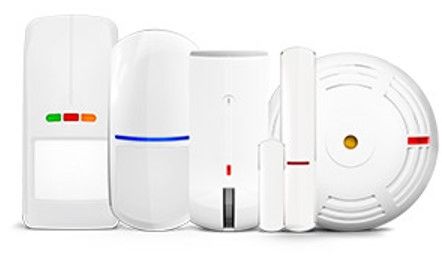

Cảm biến dạng microwave
Đây là dạng cảm biến chuyển động sử dụng tần số vi sóng (microwave) để phát hiện sự hiện diện và chuyển động trong hoặc ngoài nhà của bạn. Cảm biến vi sóng sử dụng sóng vi ba để phát hiện chuyển động dựa trên hiệu ứng Doppler. Khi không có chuyển động, vi sóng sẽ đi ra ngoài và quay trở lại liên tiếp. Khi có chuyển động, vật thể không mong muốn sẽ cản trở tốc độ sóng di chuyển, do đó sẽ kích hoạt báo động.
Cảm biến rung/chấn động (Vibration/Shock Sensor)
Cảm biến rung/chấn động là thiết bị dùng để phát hiện tác động cơ học bất thường lên bề mặt như cửa ra vào, cửa sổ, cửa cuốn, két sắt hoặc vách kính. Khi xuất hiện rung lắc mạnh, va đập, cạy cửa hoặc đập kính, cảm biến sẽ kích hoạt tín hiệu cảnh báo lên hệ thống báo động.
Nhóm cảm biến này không phát hiện chuyển động trong không gian như PIR hay MW, mà chuyên theo dõi xâm nhập vật lý vào công trình. Vibration/Shock Sensor thường được sử dụng như lớp bảo vệ tiền tuyến trong hệ thống chống trộm.
Cảm biến siêu âm hiện diện (Ultrasonic Presence Sensor)
Cảm biến siêu âm hiện diện sử dụng sóng âm tần số cao phát vào không gian và phân tích tín hiệu phản hồi để xác định có người trong khu vực. Khi có chuyển động nhỏ như cử động tay, xoay đầu hoặc làm việc tại bàn, đặc tính phản xạ của sóng sẽ thay đổi và cảm biến gửi tín hiệu kích hoạt.
Khác với cảm biến PIR vốn chỉ phản hồi khi có chuyển động đủ lớn, cảm biến siêu âm có thể phát hiện vi chuyển động, vì vậy rất phù hợp cho ứng dụng hiện diện (presence) trong văn phòng, phòng họp, lớp học, thư viện hoặc hệ thống HVAC tự động. Công nghệ này thường được dùng để điều khiển chiếu sáng, thông gió hoặc điều hòa theo mức độ sử dụng không gian, giúp tiết kiệm năng lượng và tăng tiện nghi.
Lợi ích của cảm biến chuyển động
Cảm biến chuyển động (motion sensor) là một trong những thiết bị quan trọng trong hệ thống chiếu sáng và an ninh hiện đại. Thiết bị này phát hiện sự di chuyển trong khu vực giám sát và gửi tín hiệu điều khiển đến đèn, còi báo, camera hoặc bộ điều khiển trung tâm. Với khả năng phát hiện chuyển động và tự động đưa ra tín hiệu điều khiển, cảm biến này mang đến nhiều lợi ích rõ rệt cho cả nhà ở và công trình.
Tiết kiệm điện năng
Cảm biến chuyển động giúp các thiết bị như đèn, quạt hay hệ thống điều hòa chỉ hoạt động khi có người. Khi không phát hiện chuyển động trong một khoảng thời gian, chúng sẽ tự động tắt.Cách vận hành này giảm lãng phí điện, tăng tuổi thọ thiết bị và phù hợp cho những khu vực sử dụng gián đoạn như hành lang, nhà vệ sinh, cầu thang, phòng họp hoặc bãi xe. Điều này không chỉ tiết kiệm đáng kể chi phí điện mà còn góp phần kéo dài tuổi thọ thiết bị.
Tăng cường an ninh
Trong các hệ thống báo động, cảm biến chuyển động đóng vai trò như lớp bảo vệ đầu tiên. Chúng có thể kích hoạt còi hú, camera giám sát hoặc gửi cảnh báo khi phát hiện có người xâm nhập. Đây là giải pháp hiệu quả để nâng cao an toàn cho gia đình cũng như công trình thương mại.
Tiện lợi trong sinh hoạt hằng ngày

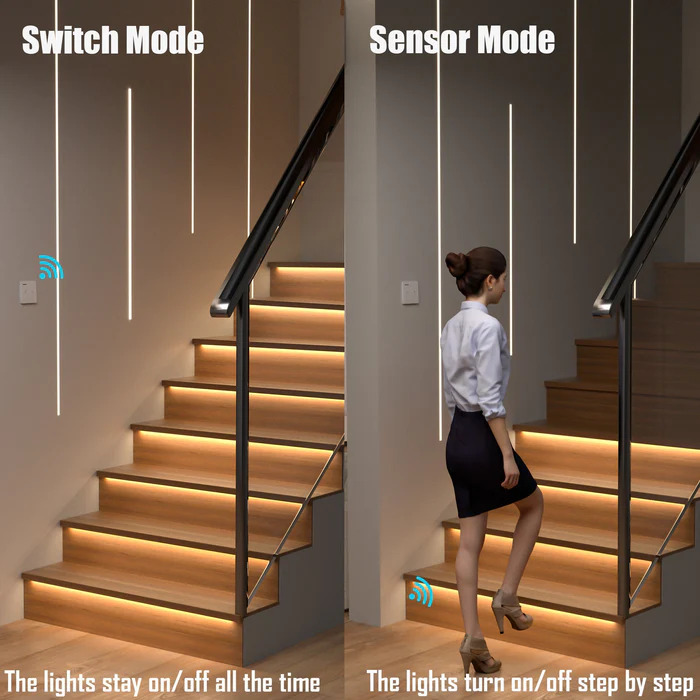

Người dùng không cần tìm công tắc trong bóng tối. Khi bước vào phòng, hành lang hoặc cầu thang, ánh sáng sẽ tự động bật. Sự tiện lợi này đặc biệt hữu ích cho người già, trẻ nhỏ hoặc khi tay bạn đang mang nhiều đồ.Người già, trẻ nhỏ và khách vãng lai đều dễ dàng sử dụng mà không cần hiểu hệ thống smarthome.
Nâng cao an toàn sử dụng
Ở những khu vực thiếu ánh sáng như gara, lối đi hoặc cầu thang, cảm biến chuyển động giúp hạn chế nguy cơ vấp ngã, va chạm. Đây là yếu tố quan trọng để đảm bảo an toàn cho mọi thành viên trong gia đình.
Ứng dụng linh hoạt
Cảm biến chuyển động có thể tích hợp trong nhiều hệ thống khác nhau: chiếu sáng thông minh, cửa tự động, thang máy, quản lý năng lượng, an ninh và smarthome. Nhờ tính đa dạng này, chúng phù hợp với nhiều loại công trình từ nhà ở đến văn phòng, khách sạn, bệnh viện hay nhà máy.
Các loại cảm biến chuyển động phổ biến được tin dùng trên thị trường
Cảm biến chuyển động ngày càng xuất hiện nhiều trong các giải pháp nhà thông minh nhờ khả năng tự động hóa, tiết kiệm năng lượng và tăng cường an toàn cho không gian sống. Với kinh nghiệm cung cấp thiết bị smarthome và an ninh cho nhà ở và công trình, KNXStore tập trung vào những dòng cảm biến có độ tin cậy cao, hoạt động ổn định và phù hợp với môi trường thực tế tại Việt Nam.
Cảm biến an ninh phát hiện chuyển động, dạng rèm, sử dụng ngoài trời (Agate)
Cảm biến chuyển động dạng rèm (AGATE) là thiết bị dò chuyển động rèm ngoài trời, được sử dụng gồm cả bên ngoài và bên trong của tòa nhà.
Máy dò Agate có hai mạch phát hiện chuyển động là MW và PIR, có tính năng IR chống che phủ chủ động, đáp ứng tiêu chuẩn EN 50131 Cấp độ 3. Thiết bị có thể được dùng để bảo vệ bên trong các khu vực có nguy cơ xâm nhập từ trung bình đến cao.
Agate hoạt động tốt trong phạm vi nhiệt độ rộng từ -40 °C đến + 55 °C trong khi góc chết hẹp chỉ 10 độ; khả năng cảnh báo chính xác cao, hoạt động ổn định ngay cả trong điều kiện thời tiết khắc nghiệt. Đặc biệt, lớp vỏ Agate được làm bằng công nghệ đúc phun hai thành phần nên có khả năng chống nước, chống tia bức xạ UV và sở hữu độ bền cơ học cao.
Cảm biến an ninh phát hiện chuyển động sử dụng ngoài trời (OPAL, MPD-300)
Cảm biến chuyển động ngoài trời (OPAL, MPD-310) là thiết bị cảm biến chuyển động công nghệ kép ngoài trời, phù hợp ứng dụng bao gồm ngoài nhà và trong nhà.
Công nghệ kép kết hợp với điều kiện môi trường cùng thuật toán tự động dò tìm, mang đến khả năng miễn dịch cao đối với báo động sai và hoạt động ổn định ngay cả khi trời bão, tuyết, mưa lớn...
Đầu dò OPAL được cung cấp cảm biến hoàng hôn, cho phép nó được dùng trong các hệ thống tự động hóa và báo động, mà không cần phải cài đặt thêm thiết bị dò hoàng hôn.
Cảm biến chuyển động ngoài trời còn có thể giao tiếp với hệ thống KNX thông qua một bảng điều khiển của dòng INTEGRA. Từ đó cho phép bạn điều khiển dễ dàng cũng như chọn thời điểm hoạt động thông qua điều chỉnh độ nhạy tốt.
Cảm biến an ninh phát hiện chuyển động sử dụng trong nhà
Các cảm biến chuyển động trong nhà (SLIM-DUAL-LUNA, SLIM-DUAL-LUNA PET) sẽ phát cảnh báo hoặc gửi tin nhắn đến điện thoại của bạn khi phát hiện dấu hiệu của sự đột nhập trái phép qua những chuyển động bất thường. Đồng thời thông báo đến bạn nếu ai đó đi vào khu vực không được phép. Nhờ đó mà bạn có thể chủ động bảo vệ bản thân và gia đình.
Cảm biến chuyển động điều khiển chiếu sáng
Bộ cảm biến này được tích hợp hai chức năng chính, bao gồm: Khởi động thiết bị khi trời tối và khởi động thiết bị khi phát hiện có người di chuyển trong khu vực cảm biến nên được sử dụng rộng rãi trong các gia đình.
Bên cạnh đó, bộ cảm biến chuyển động điều khiển chiếu sáng có chức năng đồng bộ với công tắc cơ, giúp bạn sử dụng dễ dàng.
Khi nào nên dùng cảm biến chuyển động?
Cảm biến chuyển động nên dùng khi bạn muốn thiết bị hoạt động theo hiện diện thay vì phải bật tắt thủ công. Trong chiếu sáng, cảm biến giúp đèn tự động bật khi có người và tắt khi không còn ai ở các khu vực như cầu thang, hành lang, nhà vệ sinh, gara hoặc kho – vừa tiết kiệm điện vừa tiện lợi. Ngoài ra trong công trình thương mại, cảm biến còn được dùng để tối ưu HVAC và thông gió theo hiện diện, giúp giảm chi phí vận hành đáng kể.
Ở mảng an ninh, cảm biến chuyển động đóng vai trò phát hiện xâm nhập tại sân vườn, lối phụ, kho hoặc nhà xưởng ngoài giờ, kích hoạt còi hú, bật đèn sân hoặc gửi cảnh báo về điện thoại. Nói ngắn gọn, cảm biến chuyển động phù hợp khi bạn cần tiện nghi – tiết kiệm năng lượng – giám sát an ninh trong nhà ở và công trình. Nếu dùng cho smarthome, cảm biến còn có thể kết hợp automation để bật cảnh, điều khiển camera, quạt hay điều hòa theo kịch bản thông minh.
