Tổng quan về cảm biến chuyển động Casambi tích hợp DALI master

Hệ thống chiếu sáng DALI cho văn phòng và thương mại thường cần ba thành phần riêng biệt: cảm biến hiện diện, cảm biến ánh sáng và DALI controller. CBU-PIR-CR-DA gộp cả ba trong một hộp 60×60mm — lắp một điểm, điều khiển tối đa 25 DALI driver, không cần hub thêm.

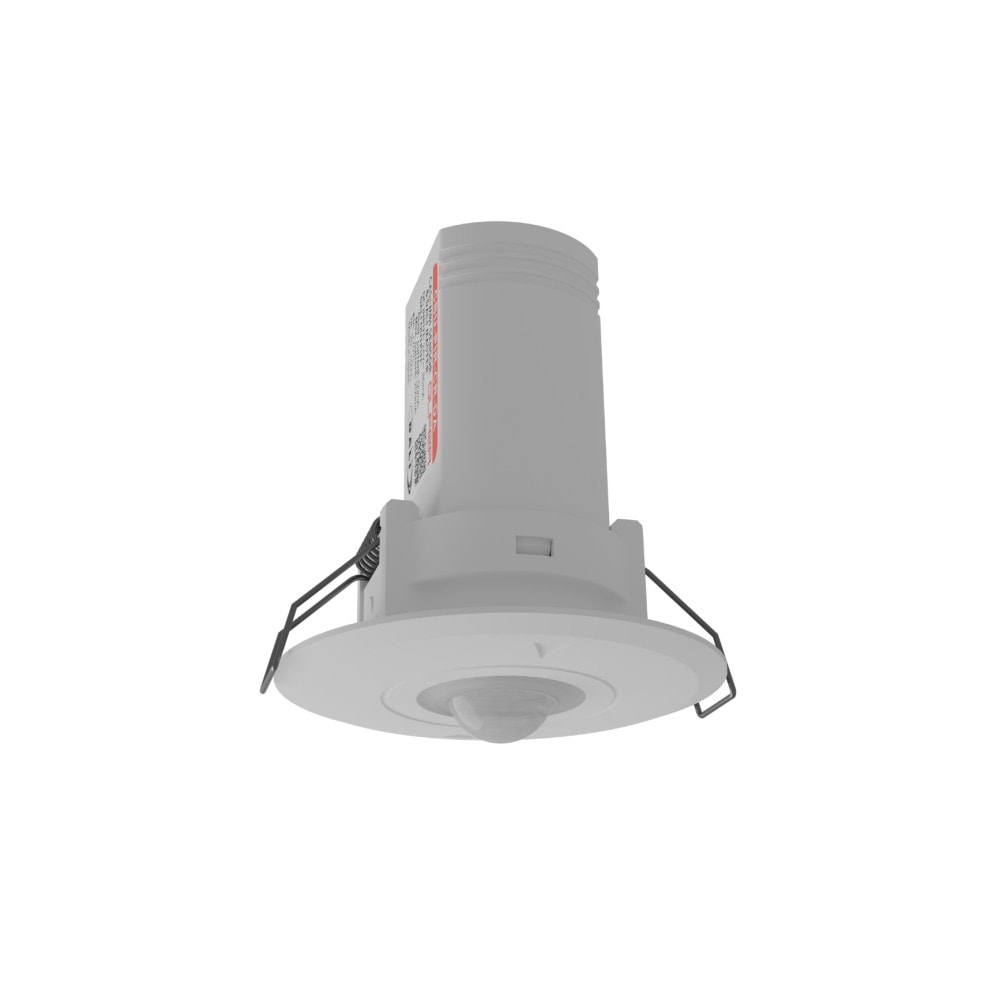

Olfer CBU-PIR-CR-DA là cảm biến 3-trong-1: PIR quad pyroelectric (208 zones, 125°, tầm 3.5m @ ΔT≥8°C) + light sensor (20-1400 Lux) + DALI master tích hợp (50mA, tối đa 25 drivers, DT6/DT8). Nguồn 24VDC hoặc 100-240VAC (adapter kèm theo). Casambi BLE 4.0/5.0, +8dBm. Kích thước 60×60×67mm, IP20. Tây Ban Nha (Olfer).

Ba chức năng trong một thiết bị

PIR Sensor — 208 zones, 125°

CBU-PIR-CR-DA dùng pyroelectric sensor quad-element với 208 vùng phát hiện độc lập. Góc phủ 125° ở mặt ngang, nhạy cảm với chuyển động nhỏ (ngồi làm việc tại bàn):

  • 3.5m tầm phát hiện @ ΔT≥8°C (ngày mát hoặc điều hòa)
  • 2.5m tầm phát hiện @ ΔT≥4°C (ngày nóng, ΔT người-môi trường nhỏ)

208 zones đảm bảo độ nhạy cao với chuyển động nhỏ — ngón tay gõ bàn phím, cử động khi ngồi — phù hợp môi trường văn phòng open-plan.

Light Sensor — 20-1400 Lux

Dải đo 20-1400 Lux bao phủ từ tối (20 Lux, chỉ đèn hành lang) đến sáng trưa (1400 Lux). Kết hợp PIR:

  • Nếu ánh sáng đủ (> ngưỡng Lux) → không bật đèn dù có người
  • Nếu ánh sáng thiếu và có người → bật đèn đến setpoint
  • Daylight harvesting tự động điều chỉnh dim level duy trì Lux mục tiêu

DALI Master tích hợp — 25 drivers, không cần DALI PSU riêng

CBU-PIR-CR-DA tích hợp sẵn DALI bus power supply 50mA — đủ cấp cho tối đa 25 DALI driver trên cùng một bus. Không cần mua thêm DALI PSU riêng biệt.

Hỗ trợ:

  • DALI DT6: dimming đơn (single channel, white LED)
  • DALI DT8: RGB, RGBW, Tunable White, XY color

Fixture Profiles

CBU-PIR-CR-DA hỗ trợ 30+ profiles trong Casambi App:

Nhóm profile Ứng dụng
Sensor + Push Button (mặc định) PIR + nút nhấn N.O. tùy chọn
DALI DT6 Broadcast Dim đồng loạt tất cả driver trên bus
DALI SA/Group Địa chỉ riêng từng driver hoặc nhóm
DALI DT8 RGB Điều khiển màu RGB
DALI DT8 Tunable White Nhiệt độ màu 2700-6500K
Circadian Tự động thay đổi màu và dim theo thời gian

Vùng phát hiện và layout lắp đặt

Với PIR 125° góc ngang, tầm 3.5m, bán kính phủ tại sàn (lắp trần 2.7m):

Độ cao lắp Bán kính phủ sàn
2.7m (trần văn phòng chuẩn) ~2.5-3m
3m ~2.5-3.5m

Với văn phòng open-plan, bố trí một CBU-PIR-CR-DA mỗi 25-30m² đảm bảo phủ toàn bộ không gian.

Ứng dụng

Văn phòng open-plan: Lắp trần thả (dropped ceiling), điều khiển 25 DALI downlight trong một khu vực. Daylight harvesting từ cửa sổ, occupancy từ PIR. Scene "Meeting" tunable white 4000K, scene "Relaxed" 3000K dim 60%.

Phòng họp: Một sensor điều khiển toàn bộ đèn phòng. Khi không có người 15 phút → dim về 10% standby. Khi cửa mở và người vào → dim lên scene mặc định.

Thương mại, retail: Daylight zone gần cửa sổ giảm dim khi đủ sáng tự nhiên, zone trong giữ level ổn định. Tất cả qua một CBU-PIR-CR-DA.

Câu hỏi thường gặp

Tại sao PIR chỉ 3.5m nhưng vẫn đủ dùng văn phòng?

CBU-PIR-CR-DA thiết kế cho mounting height thấp (2.5-3m), góc 125° phủ rộng và 208 zones đảm bảo phát hiện chuyển động nhỏ. Trong văn phòng không cần phát hiện từ xa — quan trọng là không bỏ sót người ngồi im tại bàn, và CBU-PIR-CR-DA làm được điều đó.

DALI bus 50mA có đủ cho 25 driver không?

25 driver DALI tiêu thụ khoảng 2mA/driver = 50mA tổng. CBU-PIR-CR-DA cung cấp 50mA guaranteed — đủ cho 25 driver. Nếu có driver tiêu thụ cao hơn 2mA, số lượng tối đa giảm tương ứng.

Kết luận

CBU-PIR-CR-DA là thiết bị lý tưởng cho văn phòng và thương mại cần tích hợp PIR + daylight + DALI control trong một điểm lắp: không cần DALI PSU riêng, không cần controller thêm, một thiết bị điều khiển 25 driver. Nguồn linh hoạt 24VDC hoặc 100-240VAC (adapter kèm theo) phù hợp mọi hạ tầng.

Giới hạn: PIR tầm ngắn (3.5m) — phù hợp văn phòng trần thấp, không phù hợp kho xưởng trần cao. IP20 — chỉ dùng trong nhà.

Liên hệ KNXStore.vn để tư vấn layout CBU-PIR-CR-DA cho dự án văn phòng và thương mại.
