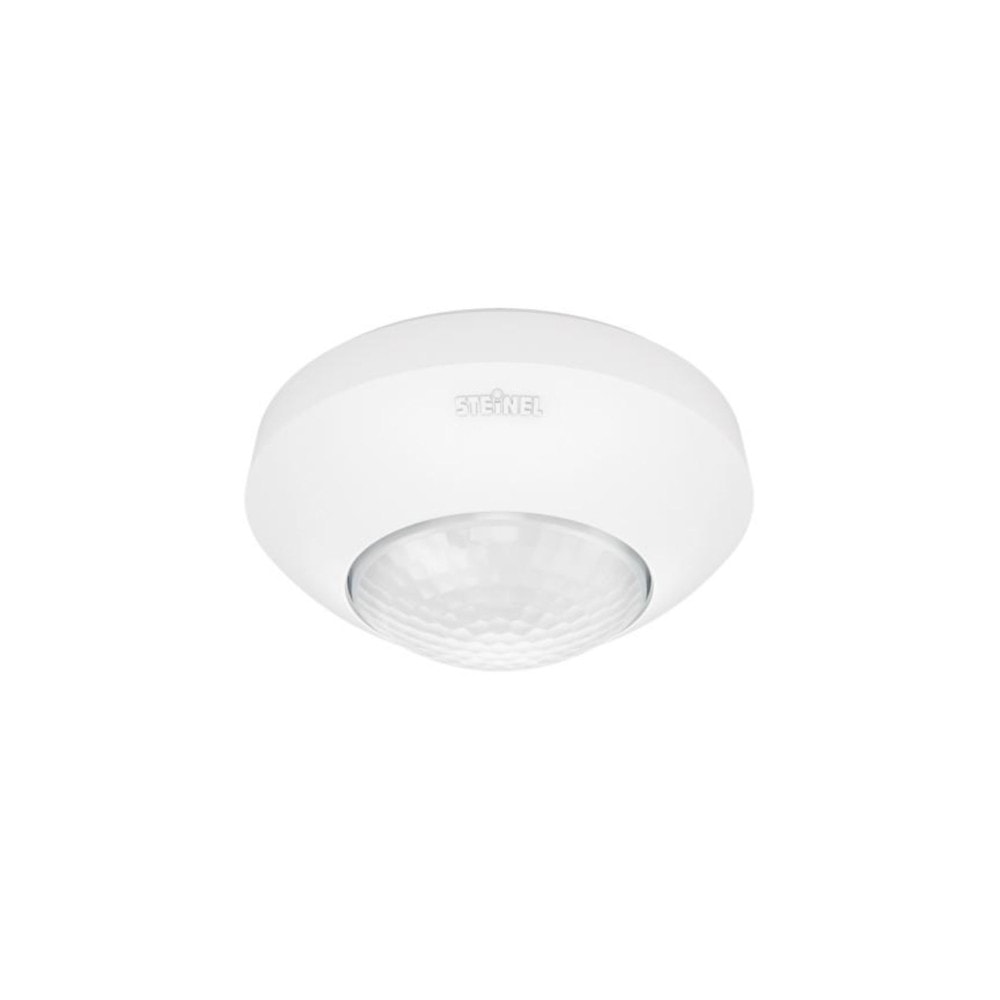

Cảm biến chuyển động gắn trần 360° Steinel IS 2360 ECO là gì?
Steinel IS 2360 ECO là cảm biến chuyển động hồng ngoại (PIR) gắn trần, phát hiện chuyển động toàn vòng 360° trong bán kính tối đa 7m, thiết kế nhỏ gọn (đường kính 115mm, cao 51mm) phù hợp cho không gian trần thấp, điều khiển trực tiếp tải chiếu sáng tới 2000W qua rơ-le tích hợp.
Cần lưu ý về tên gọi: trang sản phẩm hiện đặt tên là "cảm biến âm trần", nhưng theo datasheet, kiểu lắp đặt thực tế là "Ceiling, Surface wiring" — tức lắp nổi trên bề mặt trần (gắn trần), không phải lắp chìm/âm như đèn âm trần. Tên gọi chính xác hơn nên là "gắn trần" thay vì "âm trần" để không gây hiểu nhầm về cách thi công.
Đây cũng là dòng motion detector PIR chính hãng Steinel như IR 180 UP easy, IS 140-2, IS 2180-2 — khác biệt ở chỗ đây là bản gắn trần, quét toàn vòng 360° thay vì quét một hướng, phù hợp cho các không gian cần phát hiện chuyển động từ mọi phía như hành lang, toilet, phòng thay đồ, gara, kho.
Tính năng nổi bật của IS 2360 ECO
Góc quét 360° toàn vòng, tầm phát hiện 7m

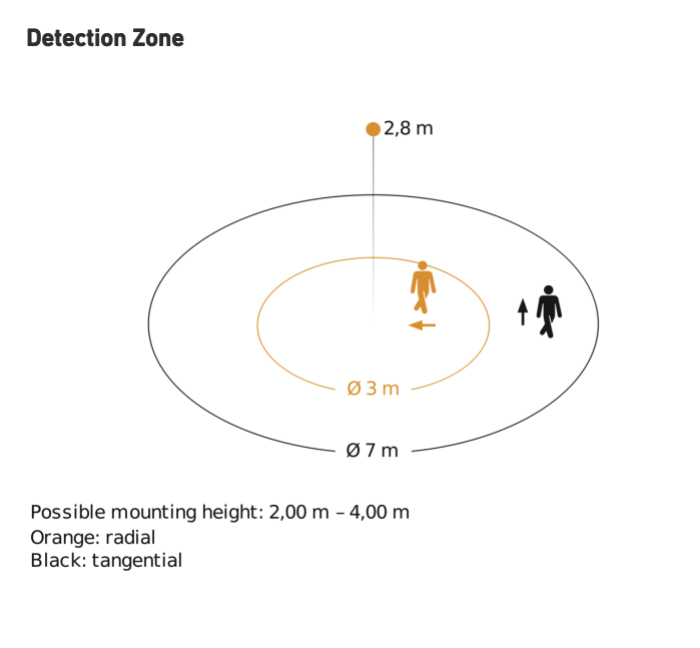

Cảm biến quét toàn bộ 360° quanh vị trí lắp, bán kính phát hiện tiếp tuyến tối đa 7m (diện tích 38m²) hoặc 3m theo phương bán kính (7m²), phù hợp giám sát toàn bộ một phòng nhỏ hoặc đoạn hành lang từ một điểm lắp duy nhất ở giữa trần.
664 vùng cảm biến, chống báo động giả
Với 664 vùng chuyển mạch (switching zones) — mật độ cao hơn cả bản IS 2180-2 (504 vùng) — cảm biến phân biệt tốt chuyển động thật với nhiễu, kèm tính năng sneak-by guard chống trường hợp đi sát mép vùng quét.
Thiết kế nhỏ gọn, phù hợp trần thấp

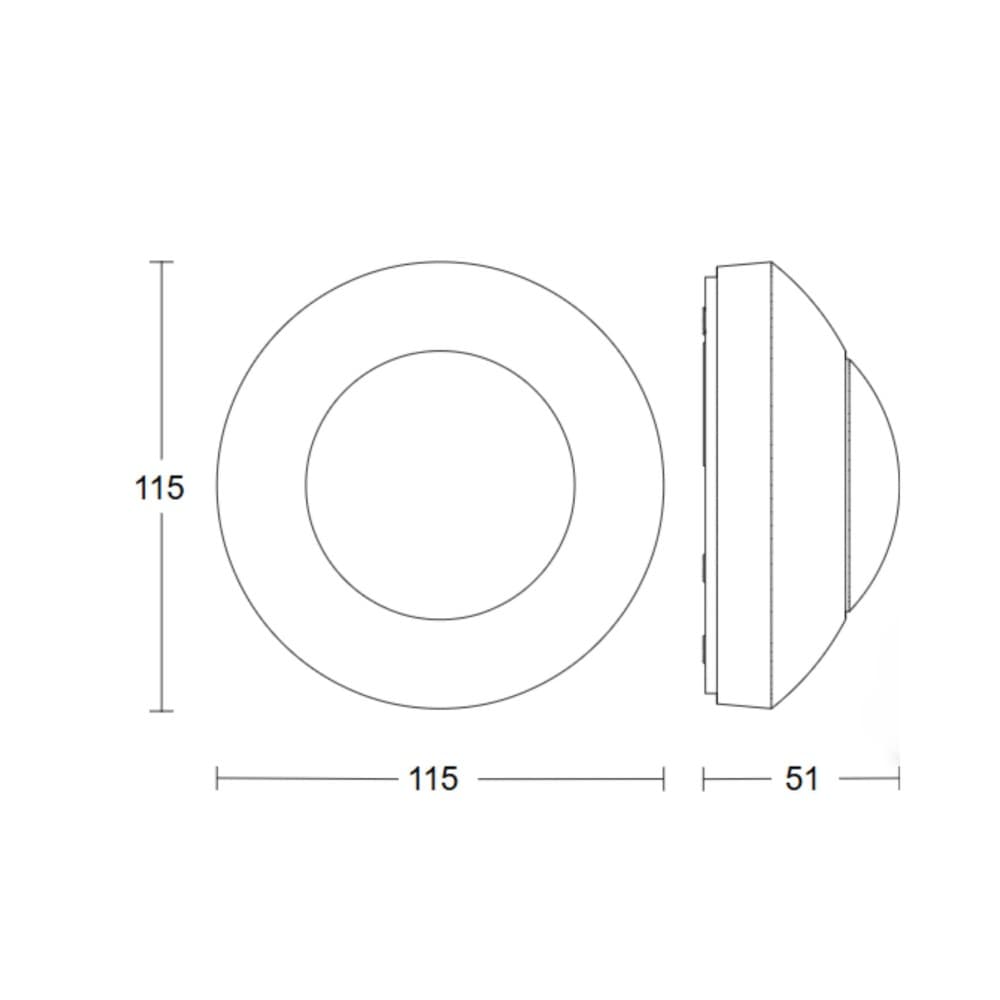

Kích thước chỉ Ø115 x 51mm, thấp hơn nhiều cảm biến trần thông thường, phù hợp lắp ở trần thấp mà không chiếm nhiều không gian hoặc ảnh hưởng thẩm mỹ.
Ngưỡng ánh sáng và thời gian trễ điều chỉnh qua potentiometer
Ngưỡng sáng 2-2000 lux và thời gian trễ 8 giây - 35 phút, chỉnh trực tiếp qua núm vặn (potentiometer) trên thân cảm biến, không có remote điều khiển từ xa.
Tải tối đa 2000W, tương thích đèn LED tới 50 bóng
| Loại đèn | Công suất tối đa điều khiển được |
|---|---|
| Đèn sợi đốt/điện trở | 2000 W |
| Đèn halogen 12V | 1000 VA |
| LED dưới 2W/bóng | 100 W |
| LED 2-8W/bóng | 175 W |
| LED trên 8W/bóng | 350 W |
| Đèn huỳnh quang (ballast điện tử) | 350 W |
| Số lượng đèn LED tối đa | 50 bóng |
Kết nối Master-Master tối đa 5 cảm biến
Hỗ trợ đấu nối tối đa 5 cảm biến IS 2360 ECO theo kiểu Master-Master qua cáp, phù hợp cho hành lang dài hoặc không gian rộng cần nhiều điểm cảm biến cùng điều khiển chung một hệ thống đèn. Sản phẩm không hỗ trợ DALI, KNX, hay TEACH twilight — đây là bản "ECO" đơn giản, chỉ hoạt động độc lập kiểu rơ-le on/off.
Ứng dụng thực tế của IS 2360 ECO
Hành lang chung cư, tòa nhà văn phòng
Với góc quét 360° và khả năng đấu Master-Master tới 5 cảm biến, IS 2360 ECO phù hợp lắp dọc hành lang dài, đảm bảo đèn luôn sáng khi có người di chuyển ở bất kỳ đoạn nào.
Toilet, phòng thay đồ, phòng kỹ thuật
Thiết kế nhỏ gọn và tầm quét 7m phù hợp cho các phòng có diện tích vừa và nhỏ như toilet công cộng, phòng thay đồ, phòng kỹ thuật — nơi cần cảm biến phát hiện chuyển động từ nhiều hướng ra vào.
Gara, kho, mái hiên có che
Đạt chuẩn IP54 nên có thể lắp ở khu vực ngoài trời có mái che (mái hiên, gara mở một phần), không chỉ giới hạn trong nhà kín.
Không phù hợp cho khu vực cần giám sát một hướng cụ thể hoặc tầm xa
Vì quét toàn vòng 360° với tầm chỉ 7m, IS 2360 ECO không phù hợp cho các vị trí cần giám sát xa và tập trung một hướng như cổng hoặc sân vườn rộng — trường hợp đó nên dùng IS 140-2 hoặc IS 2180-2 (bản ngoài trời, tầm xa hơn).
Cách đấu dây và lắp đặt cảm biến Steinel IS 2360 ECO

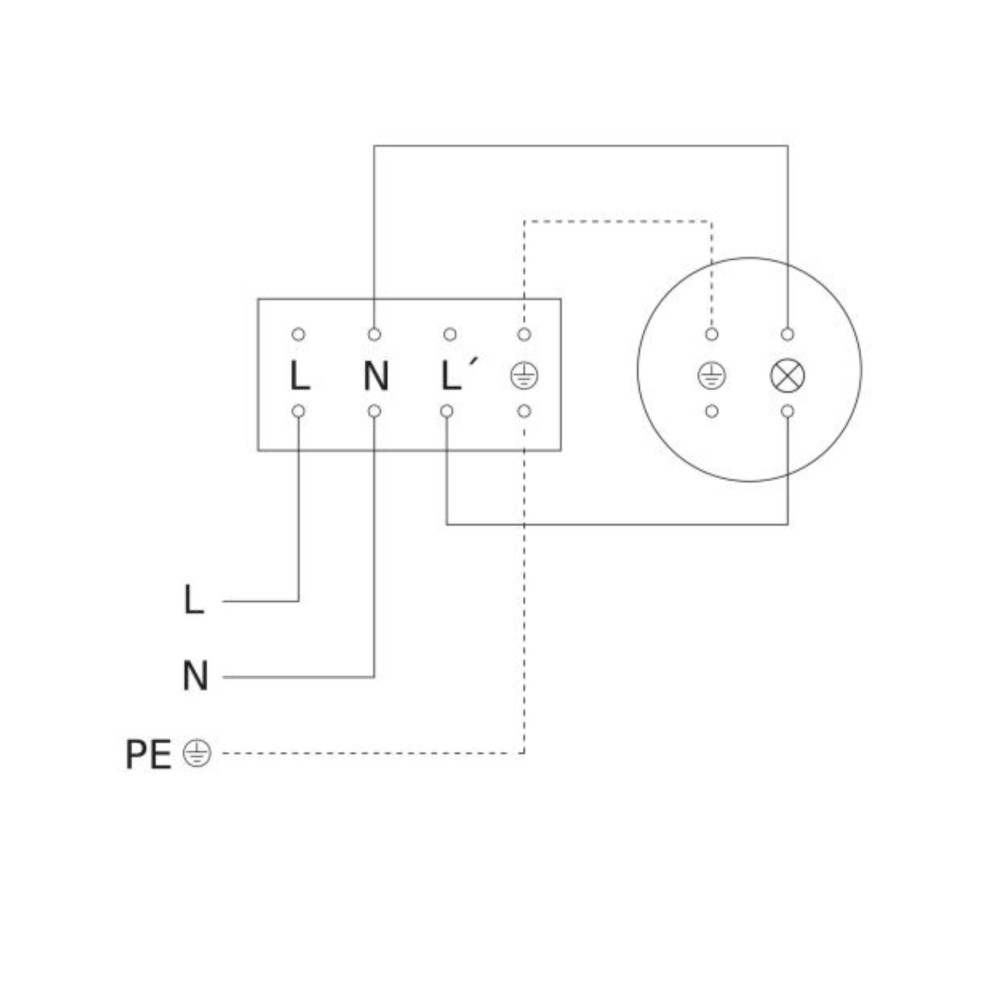

IS 2360 ECO dùng 4 terminal đấu nối trên module: L (dây pha), N (dây trung tính), L' (dây pha đã qua chuyển mạch, nối tới tải/đèn), PE ⊕ (dây tiếp đất bảo vệ) — cùng chuẩn terminal với các dòng motion detector khác của Steinel.
Đấu nối tiêu chuẩn

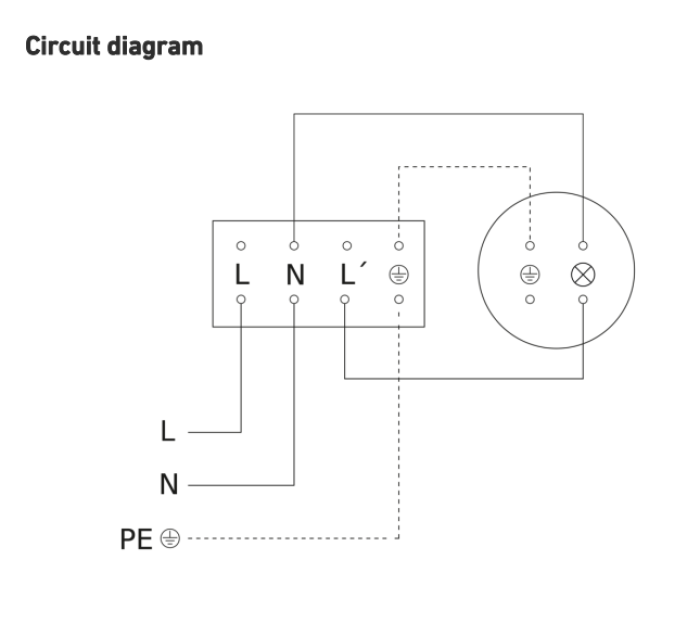

Theo sơ đồ trong datasheet, cả 3 dây L, N, PE đều đấu trực tiếp vào module cảm biến, dây L' nối ra tải/đèn. Khác với IS 140-2 và IS 2180-2 (có cả tùy chọn đấu không dùng N), datasheet của bản ECO này chỉ cung cấp một sơ đồ đấu nối tiêu chuẩn duy nhất, dùng đủ cả 3 dây — nên đây có thể là model chỉ hỗ trợ cấu hình có dây trung tính. Cần xác nhận lại với kỹ thuật hoặc tài liệu gốc nếu công trình chỉ có sẵn 2 dây tại vị trí lắp.
Lưu ý an toàn khi lắp đặt
- Bắt buộc ngắt hoàn toàn nguồn điện trước khi thao tác đấu nối, dùng bút thử điện xác nhận đã mất điện hoàn toàn.
- Đấu sai/đảo ngược các đầu nối có thể gây hư hỏng thiết bị.
- Dây tiếp đất bảo vệ (PE) cần đấu nối đúng theo sơ đồ.
- Cảm biến đạt chuẩn IP54, có thể lắp ngoài trời có mái che, nhưng vẫn cần tránh nước đọng trực tiếp vào khe cảm biến.
- Nhiệt độ hoạt động cho phép từ -20°C đến +50°C.
