Sunricher SR-GW-EDA DALI Gateway Ethernet Cho Commissioning Chuyên Nghiệp Qua DALI Center PC
Hệ thống DALI-2 sau khi thi công xong cần một cách để giám sát và điều chỉnh từ xa. Với các SI và ME Contractor quen làm việc qua PC, SR-GW-EDA là cầu nối: kết nối toàn bộ DALI bus vào mạng LAN, cấu hình addressing, grouping, scene và schedule hoàn toàn từ DALI Center software trên máy tính.

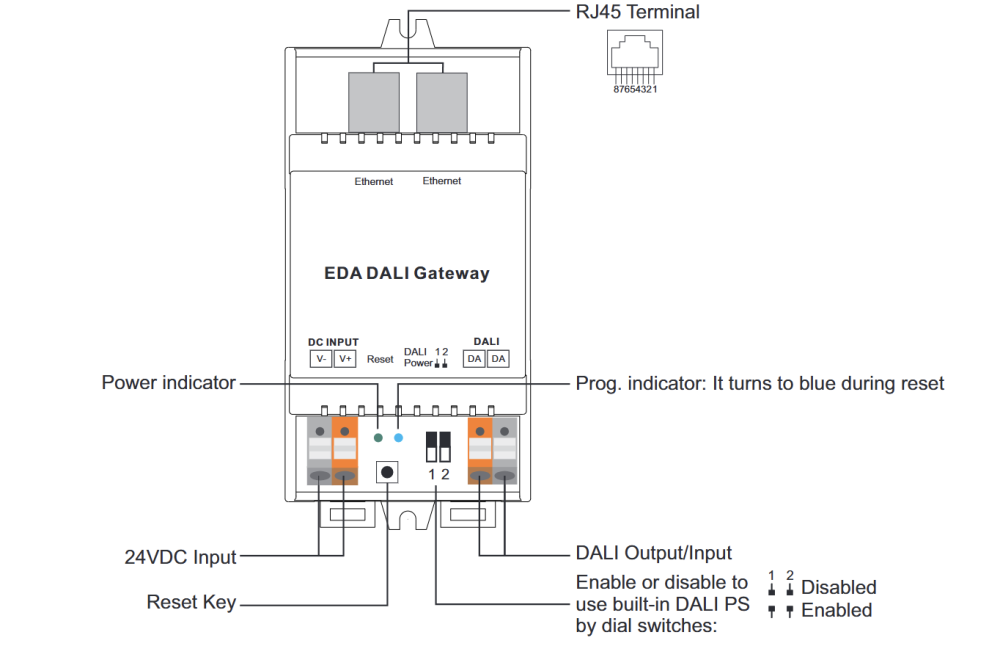

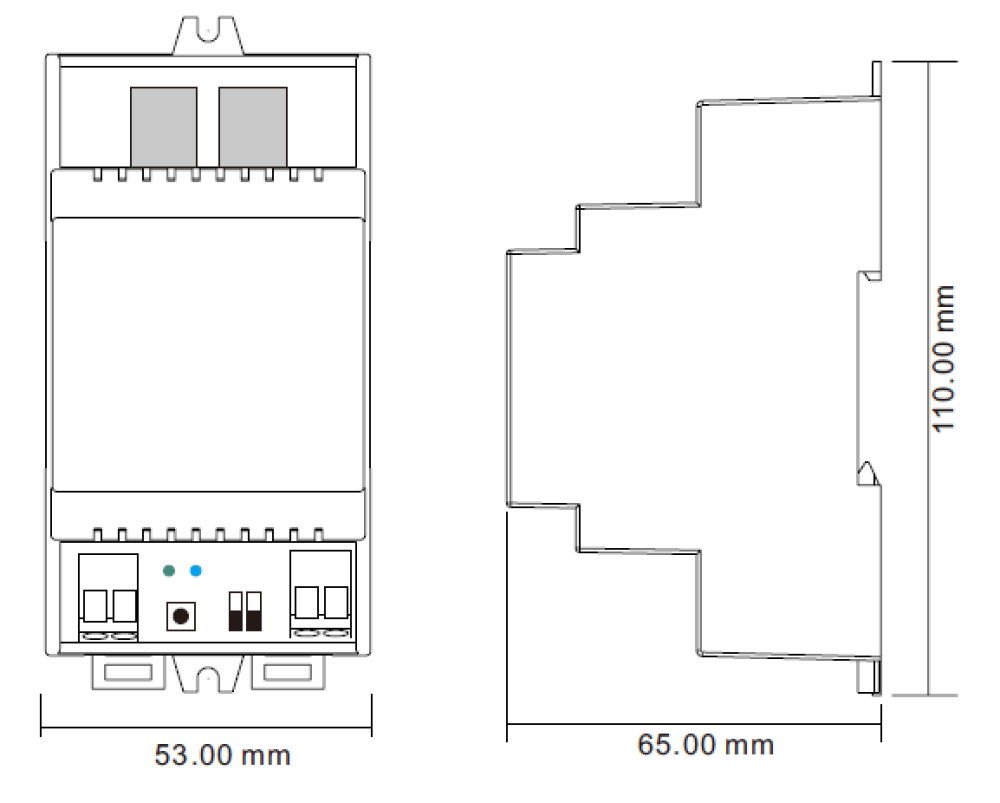

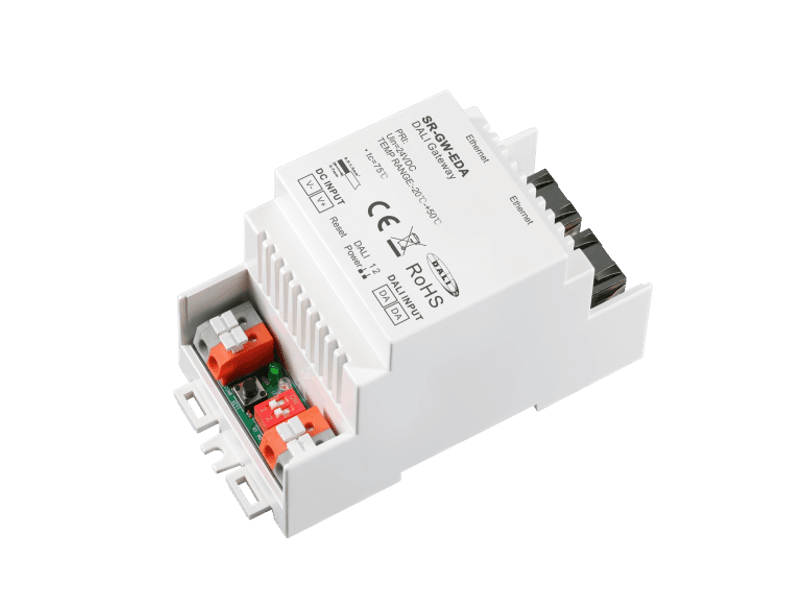

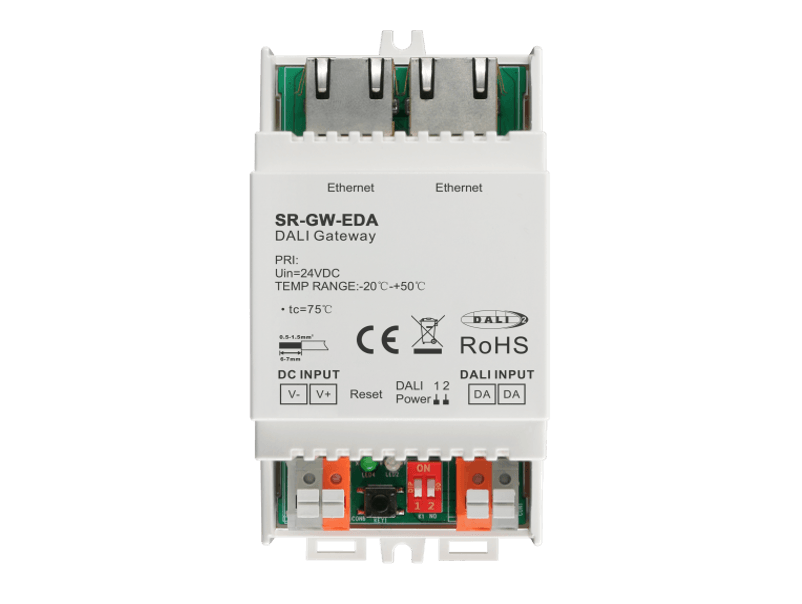

SR-GW-EDA là DIN rail Ethernet DALI Gateway, nguồn vào 24VDC, tích hợp 250mA DALI PSU, hỗ trợ 64 thiết bị DALI-1 và DALI-2 bao gồm DT6 (LED dimming), DT8 Tc (CCT), DT8 XY và DT8 RGBWA. Kích thước 110x53x65mm, lắp vào tủ điện DIN rail cùng với nguồn DC 24V.
SR-GW-EDA trong hệ sinh thái DALI-2
SR-GW-EDA là IP-DALI Bridge, kết nối mạng LAN với DALI bus:
Mạng LAN (Ethernet) <=> SR-GW-EDA <=> DALI bus (64 thiết bị)
Gateway nhận lệnh từ DALI Center software qua mạng, chuyển thành DALI commands đến driver và gear trên bus. Ngược lại đọc trạng thái thiết bị và báo cáo về PC. Built-in RTC và timer task cho phép schedule chạy cục bộ ngay cả khi PC offline.
SR-GW-EDA không phải Application Controller (không có presence detection, daylight harvesting tự động theo chuẩn IEC62386-103). Đây là gateway kết nối và commissioning tool, phù hợp khi dự án cần remote access và centralized configuration nhưng không cần logic controller phức tạp.
Cấu hình qua DALI Center PC software
DALI Center là phần mềm commissioning chính của SR-GW-EDA, tải miễn phí từ sunricher.com/downloads. Yêu cầu phiên bản V2.0.11 trở lên, firmware gateway V3.16 trở lên.
Luồng commissioning:
- Kết nối SR-GW-EDA vào mạng LAN, cấp nguồn 24VDC
- Mở DALI Center PC, gateway tự hiện trên mạng
- Auto-scan DALI devices trên bus
- Addressing từng device hoặc auto-addressing
- Grouping, scene setting, schedule
- Gateway lưu cấu hình cục bộ, vận hành tự động không cần PC thường xuyên
Ngoài DALI Center, còn dùng được Goldsmart mobile app cho vận hành hàng ngày sau khi commissioning xong.
Tính năng cascade mở rộng hệ thống nhiều zone
SR-GW-EDA có 2 Ethernet port, cho phép cascade nhiều gateway tạo thành chuỗi hoặc kết nối star qua switch. Mỗi gateway quản lý 1 DALI bus (64 thiết bị) độc lập, DALI Center quản lý toàn bộ qua mạng LAN chung.
Với tòa nhà nhiều tầng hoặc nhiều zone, triển khai 1 gateway/tầng hoặc 1 gateway/zone, kết nối vào cùng mạng LAN. Chi phí thấp hơn Application Controller cao cấp trong các dự án không cần logic automation phức tạp.
Sơ đồ kết nối

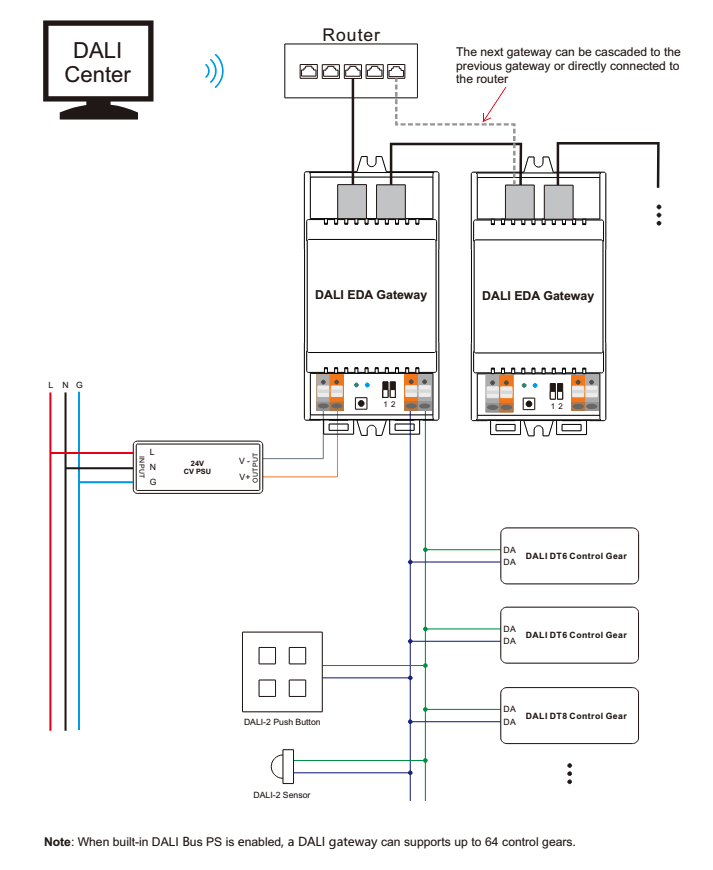

Trường hợp DALI PS kích hoạt

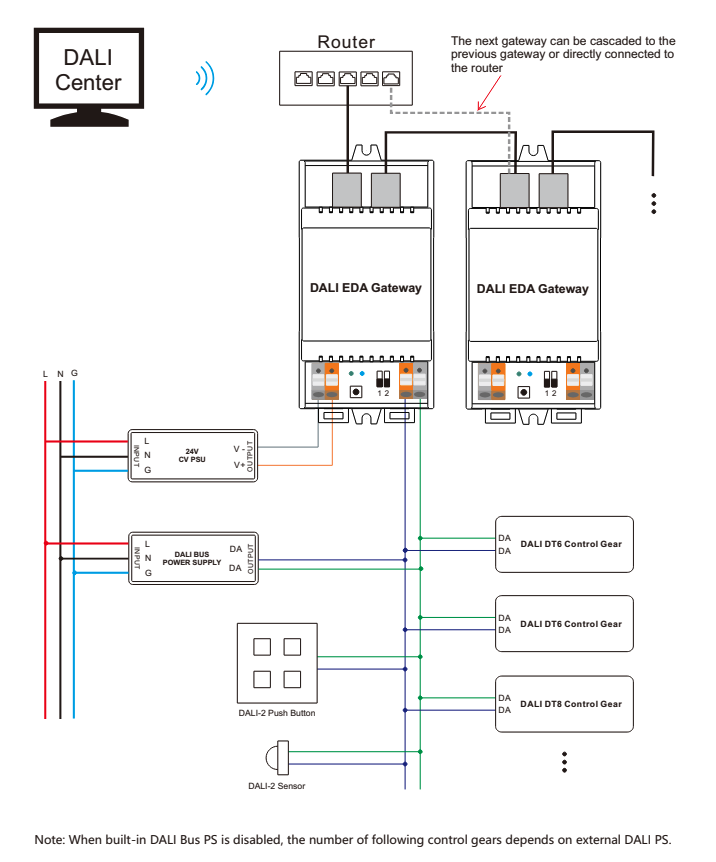

Trường hợp DALI PS không kích hoạt
Reset và IP management
| Thao tác | Kết quả |
|---|---|
| Nhấn Reset ngắn | Bật tất cả đèn (function test) |
| Nhấn Reset 2 lần | Tất cả đèn 100% brightness |
| Giữ Reset 5s | Static IP: 10.10.10.100 |
| Nhấn Reset 10 lần | Chuyển về DHCP mode |
| Nhấn 5 lần rồi giữ 5s | Factory reset |
Static IP 10.10.10.100 hữu ích khi mạng LAN không có DHCP server, cho phép truy cập trực tiếp từ laptop bằng cách set IP cùng subnet.
Khi nào nên / không nên chọn SR-GW-EDA
Nên chọn SR-GW-EDA khi:
- Dự án cần commissioning DALI qua PC, IT team quen với network-based management
- Muốn giải pháp không phụ thuộc cloud, vận hành hoàn toàn on-premise
- Cần cascade nhiều DALI zone qua cùng mạng LAN
- Không cần circadian lighting hay Tuya Smart ecosystem
Không nên chọn khi:
- Muốn điều khiển qua Tuya Smart App và circadian: chọn SR-GW-TDA
- Cần Application Controller với presence detection và daylight harvesting tự động: chọn Helvar 9XX hoặc UIT MAC1XX
- Cần nhiều hơn 1 DALI channel từ 1 thiết bị: chọn UIT MAC132/134
Kết luận
SR-GW-EDA phù hợp cho dự án DALI cần Ethernet gateway chuyên nghiệp, commissioning qua DALI Center PC, vận hành on-premise không cloud, và cascade nhiều zone trong cùng mạng LAN. Giá cạnh tranh, built-in DALI PSU, bảo hành 5 năm. KNXStore phân phối SR-GW-EDA tại Việt Nam. Liên hệ để tư vấn số lượng gateway và thiết kế topology cho dự án.
