Sunricher SR-2701B DALI Switch Cho Tải AC Không Cần Dimming
Không phải mọi tải đều cần dim. Quạt thông gió, máy sưởi, đèn huỳnh quang cũ, và nhiều thiết bị điện khác chỉ cần bật/tắt theo DALI schedule hoặc scene. SR-2701B làm đúng điều đó: nhận lệnh DALI, đóng cắt 1 kênh AC 5A.
SR-2701B dùng Triac làm element đóng cắt (không phải relay cơ khí), phù hợp tải cần chuyển mạch nhanh và im lặng. Không có chức năng phase-cut dimming.
On/Off Qua DALI Tải Bất Kỳ Vào Hệ Thống DALI
Ưu điểm của SR-2701B so với công tắc thông thường:
- Lệnh bật/tắt đến từ DALI bus: có thể lập trình trong scene, group, schedule
- 1 địa chỉ DALI (0-63): Application Controller biết trạng thái, có thể monitor
- DALI scene: SR-2701B on khi scene "Đón khách", off khi scene "Tắt hết"
- DALI schedule: tự động bật tắt theo thời gian mà không cần thêm timer
Ứng dụng thực tế:
- Đèn huỳnh quang (fluorescent) cũ trong kho, hành lang, bãi đỗ xe
- Quạt hút mùi trong bếp, toilet bật tắt theo scene
- Màn LED (digital signage) bật tắt theo giờ hoạt động
- Tải điện AC bất kỳ cần on/off có thể lập trình qua DALI
Triac Switch vs Relay Ưu Điểm Và Giới Hạn
SR-2701B dùng Triac thay vì relay cơ khí (khác SR-2701S-DT7):
| Triac (SR-2701B) | Relay (SR-2701S-DT7) | |
|---|---|---|
| Tiếng ồn | Im lặng | Click khi chuyển |
| Tuổi thọ | Rất cao (không cơ khí) | Giới hạn số lần chuyển |
| Tốc độ | Nhanh hơn | Chậm hơn (~10ms) |
| Tải DC | Không | Có (SR-2701S-DT7) |
| Voltage drop | Có (Triac ~1-2V) | Gần bằng không |
| Dòng tối đa | 5A | 4.3A (SR-2701S) |
Lưu Ý DALI 1.0, Không Phải DALI-2
SR-2701B là sản phẩm DALI 1.0 (không có DALI-2 certification). Điều này có nghĩa:
- Không được liệt kê trong DALI Alliance DALI-2 product directory
- Không hỗ trợ các tính năng DALI-2 nâng cao (instance events, D4i monitoring)
- Vẫn hoạt động được với DALI-2 Application Controller (backward compatible ở mức cơ bản)
- Không được commissioned như DALI-2 device (không có Part 303/301 instance)
Cho dự án DALI-2 mới cần switch, SR-2701S-DT7 là lựa chọn tốt hơn: DALI-2 certified, bus powered, hỗ trợ DC.

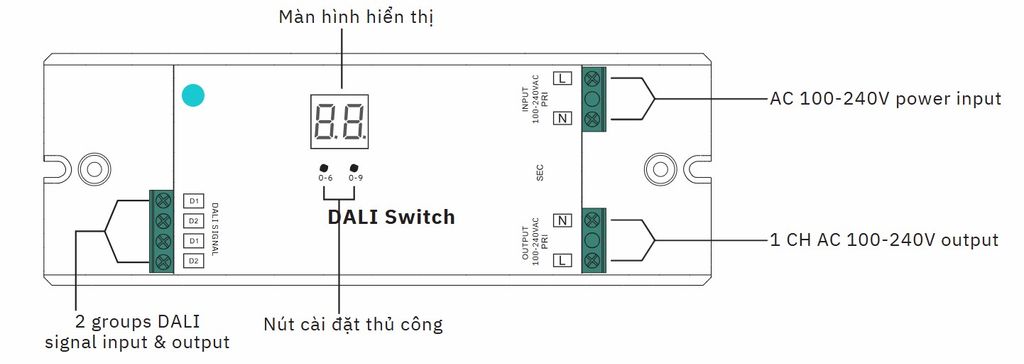

Hướng dẫn cài đặt địa chỉ DALI thủ công
- Nhấn nút để cài đặt: Nhấn giữ một trong hai nút cho đến khi màn hình nhấp nháy, sau đó nhả ra.
- Chọn số:
- Nhấn nút để chọn chữ số "hàng chục" và "hàng đơn vị".
- Địa chỉ có thể được đặt từ 00 đến 63.
- Xác nhận địa chỉ: Nhấn giữ cả hai nút cho đến khi màn hình ngừng nhấp nháy để xác nhận cài đặt.
***Lưu ý: Địa chỉ mặc định là "FF" khi chưa được gán. Đặt địa chỉ thành "FF" sẽ thiết lập lại thiết bị về mặc định ban đầu.

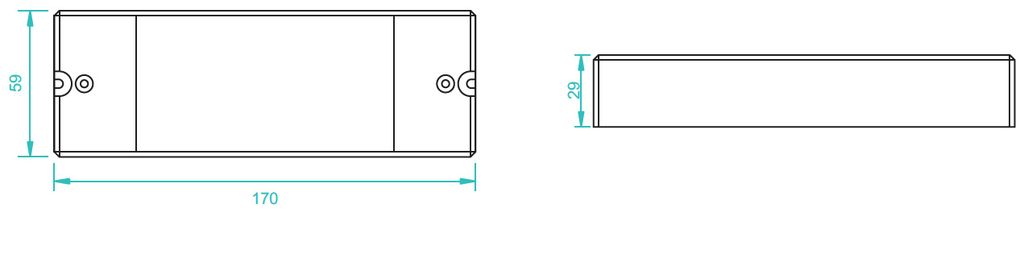

Kích thước

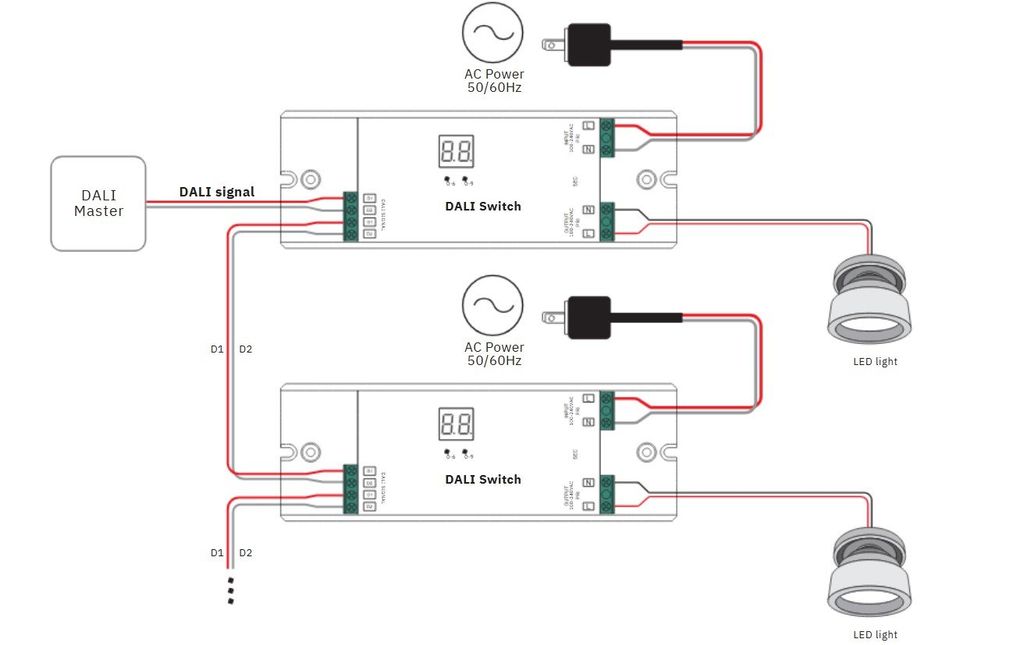

Sơ đồ kết nối
Dưới đây là sơ đồ minh họa cách kết nối công tắc DALI với các thiết bị khác trong hệ thống chiếu sáng.
Kết nối AC Power (Nguồn AC) 100-240V vào đầu vào của công tắc.
Kết nối dây DALI signal để truyền tín hiệu DALI đến thiết bị khác.
So Sánh SR-2701B Với Các Thiết Bị Liên Quan
| SR-2701B | SR-2701S-DT7 | SR-2303AC | |
|---|---|---|---|
| Chức năng | On/Off | On/Off | Dimming |
| DALI | DALI 1.0 | DALI-2 | DALI-2 |
| Kênh | 1 | 1 | 2 |
| Dòng | 5A | 4.3A | 1.2A/kênh |
| Bus powered | Không | Có | Không |
| Tải DC | Không | Có | Không |
| Dimming | Không | Không | Trailing edge |
| Phù hợp | Retrofit DALI-1 | Dự án DALI-2 mới | Dim AC legacy |
Khi Nào Nên / Không Nên Chọn SR-2701B
Nên chọn khi:
- Hệ thống DALI-1 cũ cần thêm điểm on/off, không muốn upgrade toàn bộ
- Tải fluorescent/CFL không dim được: SR-2701B tương thích, SR-2303AC không
- Cần switch 5A (SR-2701S-DT7 chỉ 4.3A)
- Budget hạn chế, không cần DALI-2 certification
Không nên chọn khi:
- Dự án DALI-2 mới: SR-2701S-DT7 (DALI-2, bus powered) phù hợp hơn
- Cần dimming: SR-2303AC (Triac DALI-2 dimmer)
- Cần switch DC 12/24V: SR-2701S-DT7 hỗ trợ DC, SR-2701B không
- Hồ sơ yêu cầu DALI-2 certified: SR-2701B không đáp ứng
Kết Luận
SR-2701B là DALI AC switch đơn giản: 1 kênh, 5A, on/off qua DALI, tương thích mọi tải AC. Không dimming, không DALI-2. Phù hợp retrofit hệ DALI-1 cũ hoặc tải AC không cần dim (fluorescent, CFL, quạt...). Cho dự án DALI-2 mới, SR-2701S-DT7 là lựa chọn hiện đại hơn. Cho tải cần dimming, SR-2303AC là lựa chọn phù hợp. KNXStore phân phối SR-2701B tại Việt Nam. Liên hệ để tư vấn giải pháp phù hợp.
