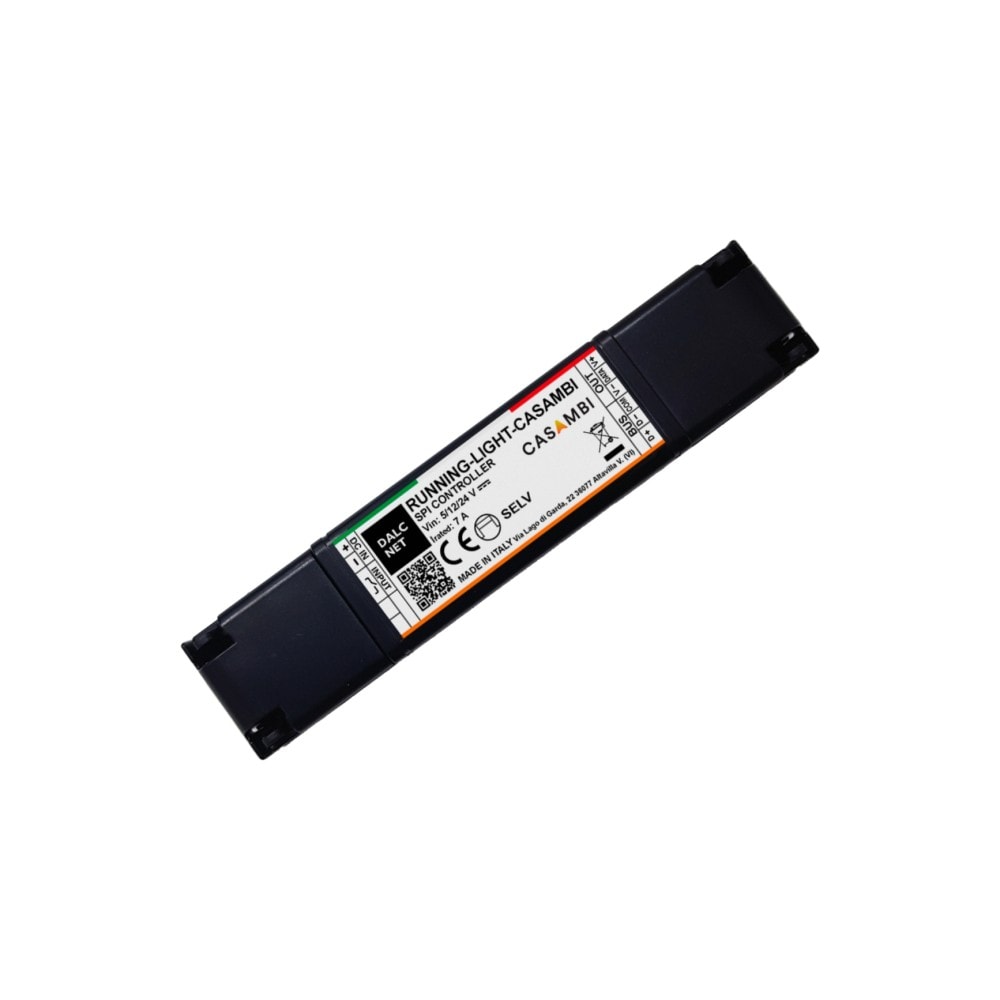

Bộ điều khiển LED Pixel SPI, 5-24V Casambi - RUNNING-LIGHT-CASAMBI

DALCNET Running Light Casambi: Điều Khiển LED Pixel SPI Với 8 Hiệu Ứng Động

LED addressable (hay LED pixel) không phải là LED strip thông thường và không thể điều khiển bằng controller PWM hay 0-10V thông thường. Mỗi pixel có IC điều khiển riêng (WS2811, SK6812...) nhận dữ liệu qua giao thức SPI nối tiếp. Controller cần đủ mạnh để tính toán dữ liệu màu sắc cho từng pixel, đồng thời cung cấp engine hiệu ứng nếu muốn tạo animation. DALCNET RUNNING-LIGHT-CASAMBI giải quyết bài toán này và tích hợp sẵn Bluetooth Casambi để điều khiển từ app.

RUNNING-LIGHT-CASAMBI là gì và tại sao dùng cho LED pixel

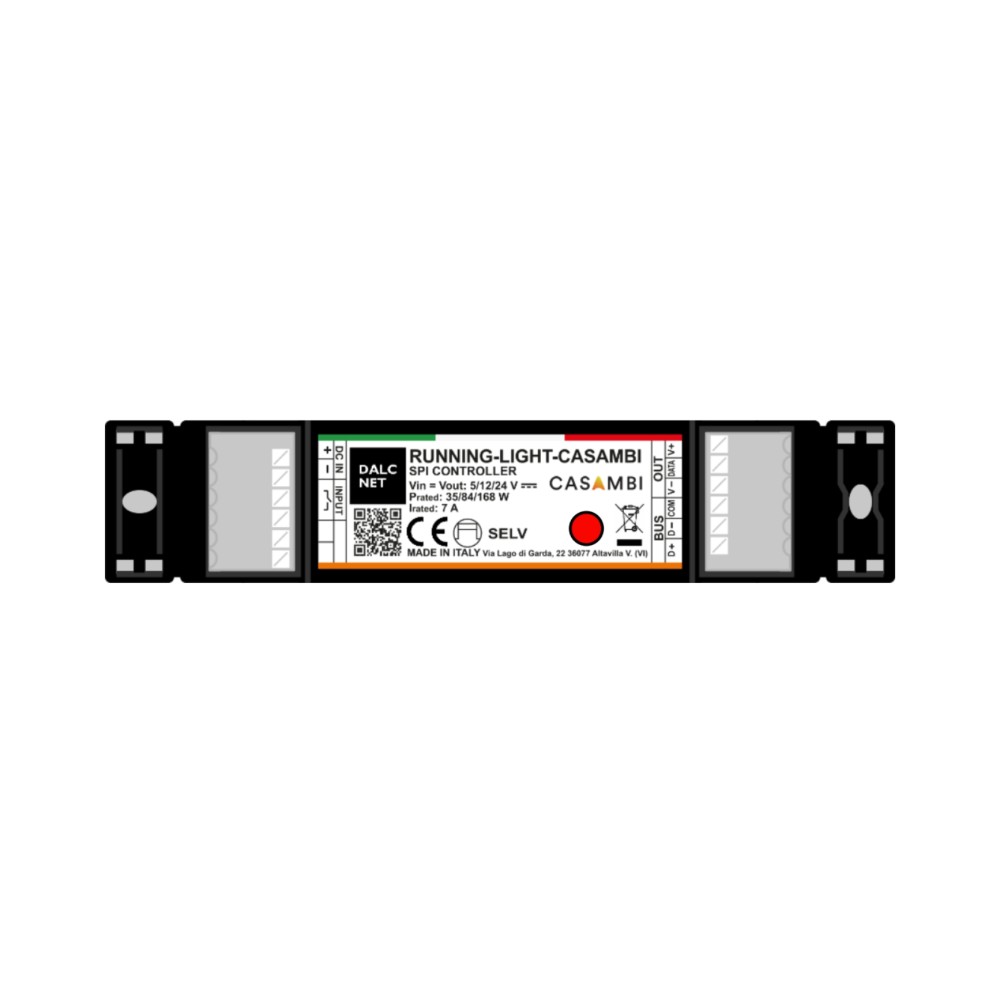

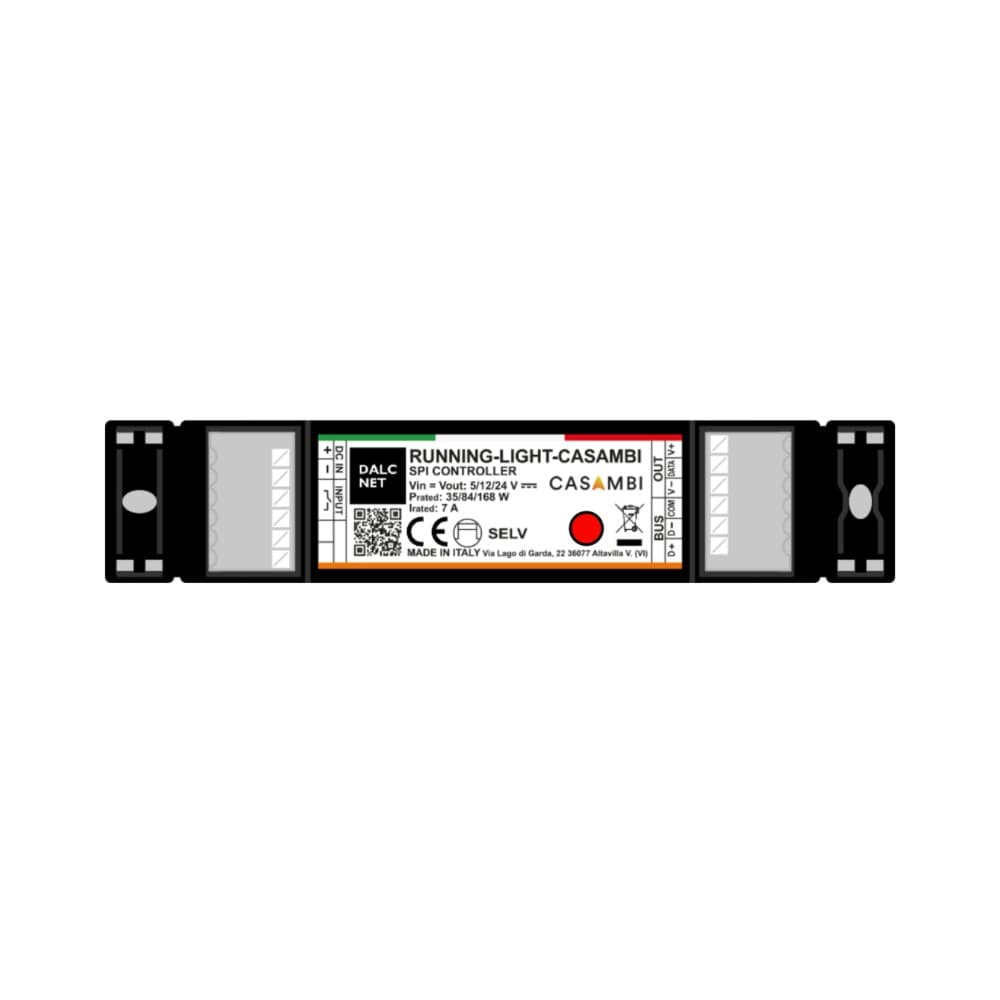

RUNNING-LIGHT-CASAMBI là bộ điều khiển SPI pixel-to-pixel của DALCNET (Italy), tích hợp Bluetooth Casambi BLE, dành cho LED strip addressable RGB/RGBW/Tunable White.

Điểm khác biệt cơ bản so với controller PWM thông thường: thiết bị này xử lý giao thức SPI để gửi dữ liệu màu sắc riêng biệt đến từng pixel IC trong chuỗi, thay vì chỉ gửi tín hiệu analog 0-10V hay PWM chung cho toàn dải. Nhờ đó, có thể tạo hiệu ứng chạy màu, sóng, lửa... mà controller thông thường không thể thực hiện.

Engine hiệu ứng 8 preset được xây dựng sẵn trong firmware, người dùng tùy chỉnh tham số qua Casambi App mà không cần lập trình.

8 hiệu ứng động: đặc tả kỹ thuật và tham số tùy chỉnh

RUNNING-LIGHT-CASAMBI tích hợp tối đa 8 nhóm hiệu ứng ánh sáng động, bao gồm Fill, Static, Rainbow, Wave, Plasma, Fire, Horse Race và các biến thể Partial hoặc Tunable White. Mỗi hiệu ứng đều cho phép tinh chỉnh chi tiết từng tham số, phù hợp với cả yêu cầu trình diễn ánh sáng phức tạp lẫn ứng dụng chiếu sáng trang trí tinh tế.

Lưu ý: Rainbow, Plasma, Fire và Horse Race không hỗ trợ chế độ Tunable White, vì các hiệu ứng này dựa trên chuyển đổi màu sắc toàn phổ RGB.

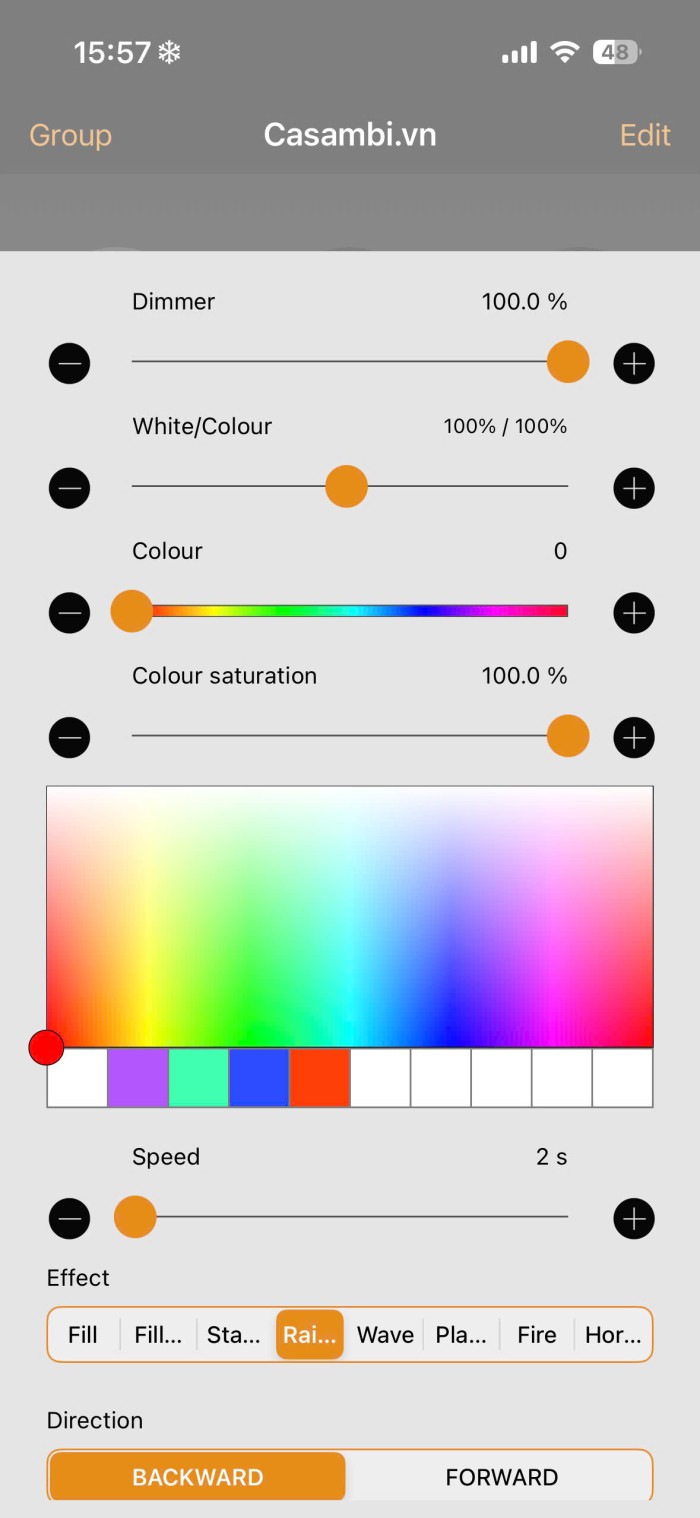

Multi Effect là profile mặc định, cho phép xem trước và chuyển đổi giữa các hiệu ứng trực tiếp trong Casambi App. Phù hợp cho giai đoạn demo với khách hàng trước khi chốt cấu hình cố định.

Nhờ hệ profile Casambi được DALCNET phát triển riêng, thiết bị không chỉ điều chỉnh độ sáng mà còn đóng vai trò là bộ xử lý animation ánh sáng thực thụ, không phụ thuộc vào bộ điều khiển trung tâm hay gateway ngoài.

Tương thích IC LED: danh sách đầy đủ

Thiết bị hỗ trợ tất cả IC phổ biến trên thị trường:

SK6812 là IC RGBW (4 kênh), phù hợp khi cần Tunable White hoặc RGBW pixel addressable chất lượng cao. WS2815 có điện áp bus 12V (thay vì 5V của WS2812B), phù hợp cho chuỗi pixel dài hơn mà không gặp vấn đề voltage drop.

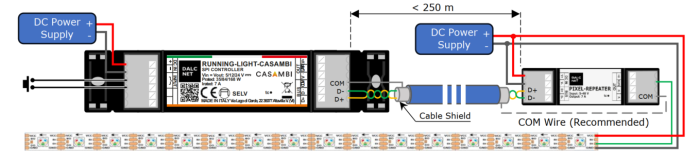

RS485 BUS Extender: điều khiển chuỗi pixel thứ 2 từ xa 250m

Đây là tính năng ít thiết bị tương đương có. Qua module PIXEL-REPEATER kết nối RS485, RUNNING-LIGHT-CASAMBI có thể điều khiển một chuỗi LED pixel thứ 2 ở khoảng cách tối đa 250m.

Ứng dụng thực tế: tòa nhà facade, nơi bộ điều khiển đặt trong phòng kỹ thuật tầng 1 cần điều khiển LED pixel trên mái hoặc tầng thượng. RS485 có khả năng chống nhiễu cao và đủ ổn định cho truyền dữ liệu SPI qua cáp dài mà không cần bộ khuếch đại bổ sung.

Cáp RS485: dùng cáp shielded twisted pair để đạt khoảng cách tối đa và giảm nhiễu từ trường xung quanh.

Tùy chọn điều khiển: local, remote

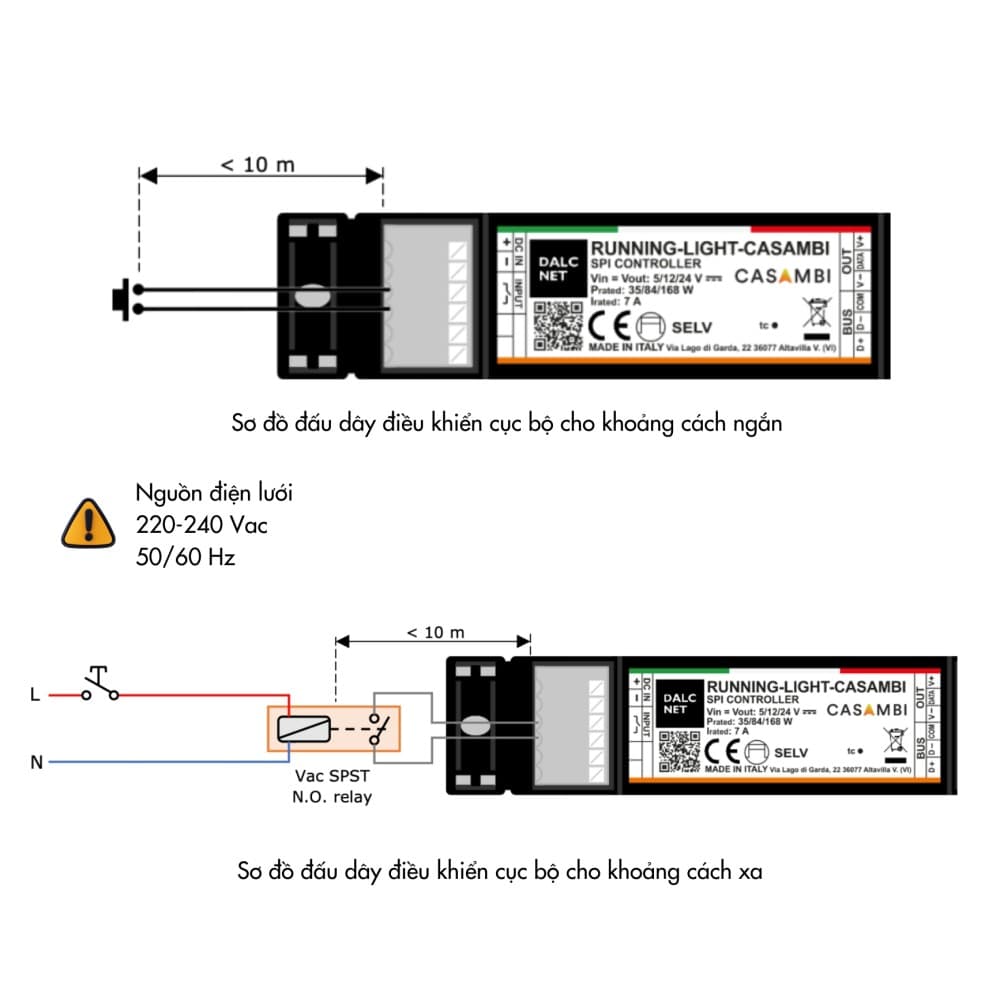

Local (push button):

• N.O. push button kết nối trực tiếp, tối đa 10m cáp
• Nếu push button xa hơn 10m: kết nối qua relay trung gian để tránh voltage drop trên tín hiệu nút nhấn
• Chức năng: toggle ON/OFF, chuyển đổi hiệu ứng

Remote (Casambi BLE):

• Casambi App: điều khiển đầy đủ tham số hiệu ứng, schedule, scene
• Tầm phủ 10-50m thực tế tùy môi trường
• Hoạt động trong mesh Casambi: mỗi unit là repeater

Ứng dụng kiến trúc và sự kiện

Facade tòa nhà: Hiệu ứng Wave hoặc Fire tạo chuyển động sinh động trên facade LED pixel. RS485 BUS Extender cho phép đặt controller trong phòng kỹ thuật, tránh yêu cầu IP cao cho thiết bị điều khiển.

Sân khấu, sự kiện: Profile Rainbow và Horse Race phù hợp với backdrop sự kiện động. Casambi App cho phép thay đổi hiệu ứng theo thời gian thực từ điện thoại của người vận hành.

Chiếu sáng kiến trúc nội thất: Static profile với 8 vùng màu sắc lập trình sẵn, tạo dải màu gradient hoặc phân vùng màu theo thiết kế. Kết hợp với Casambi schedule để tự động chuyển cảnh theo giờ.

Interactive lighting: Kết hợp cảm biến presence qua Casambi network, tự động bật/tắt hoặc đổi hiệu ứng khi có người đi qua.

Lưu ý thi công và vận hành

Chọn IC LED phù hợp với điện áp nguồn:

• WS2812B, SK6812: nguồn 5VDC, không phù hợp cho chuỗi pixel dài (voltage drop)
• WS2815: nguồn 12VDC, có bus dự phòng, phù hợp chuỗi dài hơn
• WS2811 addressable module thường dùng nguồn 12VDC hoặc 24VDC tùy module

Giới hạn 2000 pixel/chuỗi:
Đây là giới hạn phần cứng. Nếu dự án cần nhiều hơn 2000 pixel, sử dụng nhiều unit RUNNING-LIGHT-CASAMBI trong cùng Casambi network, đồng bộ qua scene.

Bảo vệ đảo cực (RVP): RUNNING-LIGHT-CASAMBI có bảo vệ đảo cực, nhưng LED strip IC thường không có. Lắp cầu chì và kiểm tra polarity trước khi cấp điện cho chuỗi pixel.

Câu hỏi thường gặp

RUNNING-LIGHT-CASAMBI có thể lập trình hiệu ứng tùy chỉnh ngoài 8 preset không?

Không. Firmware hiện tại cố định 8 hiệu ứng với các tham số tùy chỉnh. Nếu yêu cầu hiệu ứng đặc thù mà 8 preset không đáp ứng, liên hệ DALCNET hoặc đánh giá giải pháp SPI controller lập trình tự do thay thế.

Cần bao nhiêu unit để điều khiển 5000 pixel?

Tối thiểu 3 unit (2000 + 2000 + 1000 pixel), hoặc 2 unit nếu dùng RS485 PIXEL-REPEATER (2000 pixel/chuỗi chính + 2000 pixel/chuỗi mở rộng, tổng 4000 pixel). Thêm 1 unit thứ 3 cho 5000 pixel. Tất cả hoạt động trong cùng Casambi network, đồng bộ hiệu ứng qua scene.

Thiết bị điều khiển được bao nhiêu đoạn Led cùng một lúc?

RUNNING-LIGHT-CASAMBI hiện tại điều khiển được tối đa 2000 Pixel tuy nhiên ngõ ra chỉ có 1. Nhưng để nâng số ngõ ra chúng ta cũng có thể dùng module nhận tính hiệu RS485 của RUNNING-LIGHT-CASAMBI để lặp lại tính hiệu bằng bộ repeater nhận tính hiệu RS485 đó rồi chuyển thanh tính hiệu SPI tương tự. Khi đó sẽ có được 2 đoạn LED được điều khiển cùng một lúc, chạy cùng hiệu ứng và tốc độ.

Thiết bị có điều khiển màu từng pixel riêng lẻ không?

Không hoàn toàn. RUNNING-LIGHT-CASAMBI hoạt động theo kiểu "hiệu ứng trên toàn chuỗi" với tham số tùy chỉnh (tốc độ, màu, sector). Không có giao diện địa chỉ pixel-by-pixel như các controller lập trình Art-Net hay DMX. Đây là trade-off đổi lấy sự đơn giản trong vận hành và tích hợp Casambi.

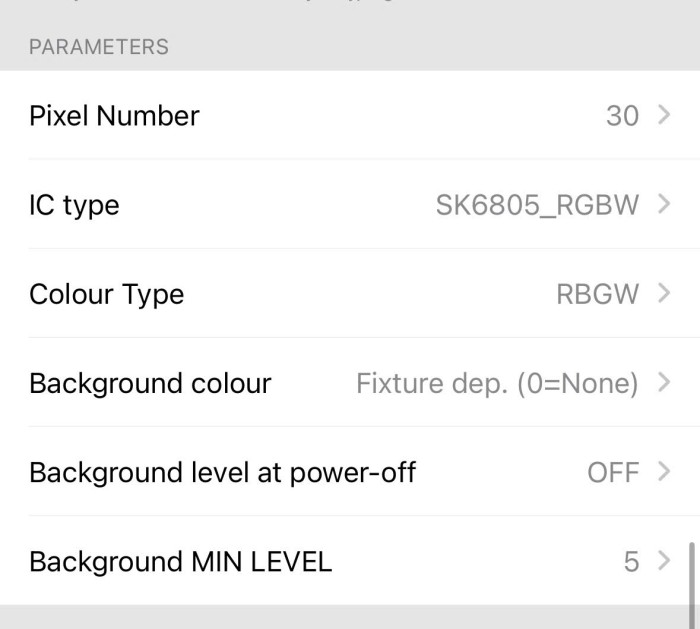

IC được chọn bằng cách nào trong app Casambi?
Bạn có thể tùy chỉnh IC Led, số Pixel và cả kiểu màu sắc mà led của bạn có trong phần cấu hình của RUNNING-LIGHT-CASAMBI

Bảo hành 5 năm có ý nghĩa gì so với sản phẩm khác?

Hầu hết controller LED trên thị trường bảo hành 1-2 năm. DALCNET cung cấp 5 năm cho RUNNING-LIGHT-CASAMBI, phản ánh cam kết chất lượng cho ứng dụng kiến trúc dài hạn. Đây là yếu tố quan trọng khi tư vấn cho dự án lắp đặt vào công trình khó tiếp cận (facade, mái, trần kép).

Kết luận

DALCNET RUNNING-LIGHT-CASAMBI lấp vào một phân khúc mà controller LED thông thường không thể đáp ứng: pixel addressable SPI với engine hiệu ứng động và tích hợp Casambi mesh trong cùng một thiết bị. 8 hiệu ứng cài sẵn với tham số tùy chỉnh đầy đủ, 7A/2000 pixel, RS485 mở rộng 250m, và bảo hành 5 năm là những yếu tố tạo ra sự khác biệt so với controller SPI giá rẻ không có hệ sinh thái điều khiển.

Trade-off cần nắm rõ: không có lập trình hiệu ứng tự do, không có địa chỉ pixel-by-pixel theo kiểu Art-Net/DMX. Đây là thiết bị cho người muốn hiệu ứng đẹp, vận hành đơn giản, không cần viết code. Nếu dự án yêu cầu kiểm soát pixel từng điểm hoặc đồng bộ với hệ thống DMX, cần đánh giá giải pháp khác.
