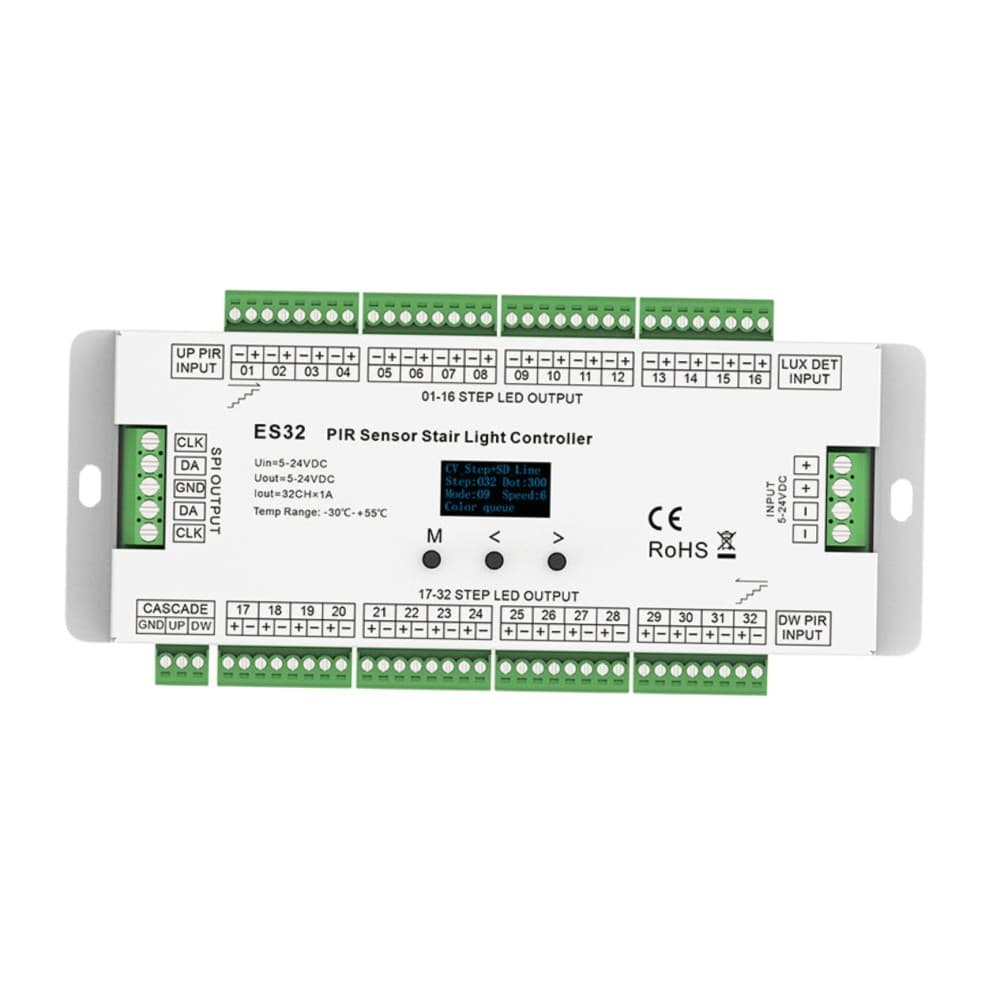

Tổng quan về bộ điều khiển độ sáng thông minh 32 kênh DMX ES32

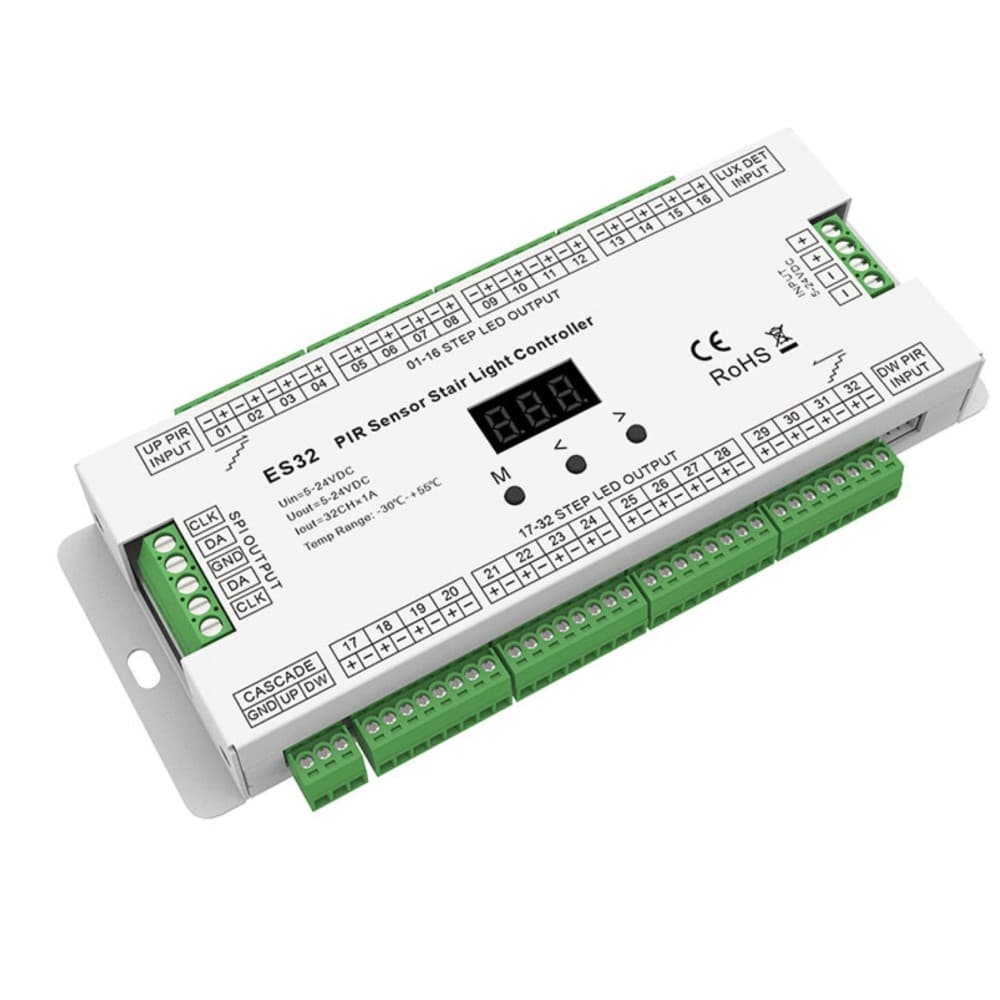

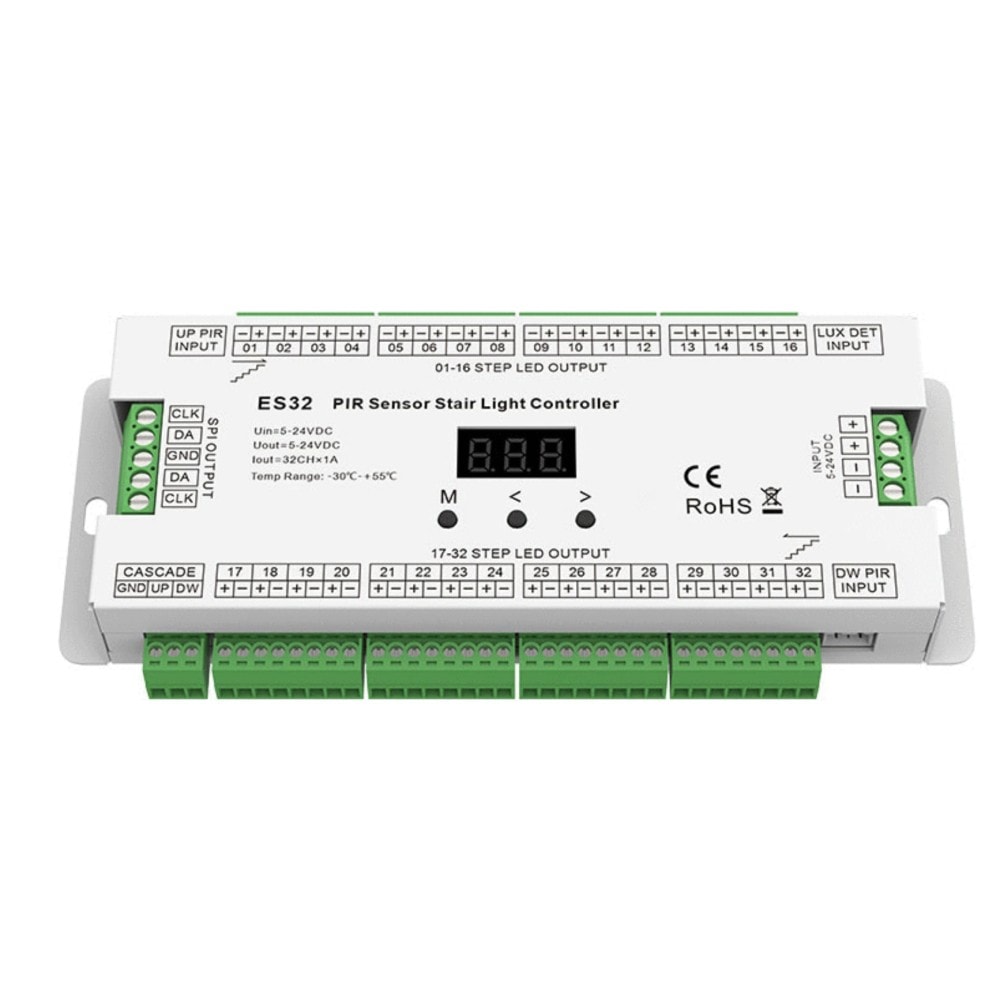

Bộ điều khiển độ sáng DMX 32 kênh ES32 là thiết bị chuyên dụng dành cho các hệ thống chiếu sáng cầu thang, hành lang hoặc không gian cần hiệu ứng chuyển sáng thông minh theo bước di chuyển. Thiết bị có khả năng điều khiển đồng thời 32 kênh LED dải đơn sắc sử dụng điện áp không đổi (5–24VDC), đi kèm 2 nhóm đầu ra tín hiệu SPI (TTL) tương thích với đa dạng các loại LED kỹ thuật số RGB.
Với màn hình OLED và bộ nút điều chỉnh trực quan, người dùng dễ dàng cấu hình các chế độ sáng, tốc độ, độ sáng và loại IC tương thích. Thiết bị cũng hỗ trợ 4 chế độ hoạt động ánh sáng, cảm biến PIR hai chiều và cảm biến ánh sáng môi trường giúp ánh sáng bật/tắt chính xác theo hướng di chuyển và điều kiện môi trường xung quanh.

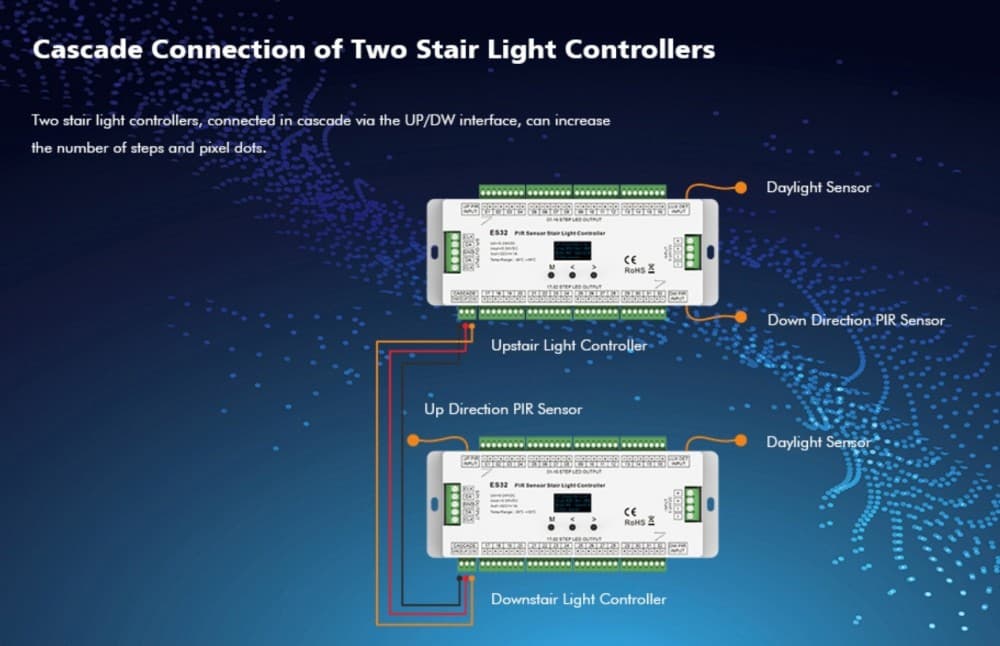

Ngoài ra, bộ điều khiển LED cầu thang ES32 còn tích hợp khả năng nối tầng (cascade) giữa 2 bộ để điều khiển theo tầng, phù hợp cho hệ cầu thang dài hoặc nhiều đoạn.
Việc sử dụng chip điều khiển đa dạng như TM1809, WS2811, SK9822, UCS1903…, giúp thiết bị linh hoạt trong thi công thực tế, phù hợp với nhiều loại LED dây phổ biến trên thị trường.

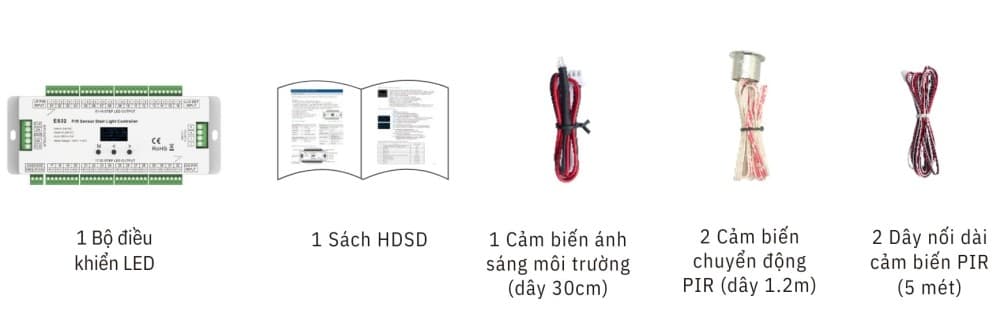

Một bộ thiết bị bao gồm
- 1 Bộ điều khiển LED
- 1 Sách HDSD
- 1 Cảm biến ánh sáng môi trường (dây 30cm)
- 2 Cảm biến chuyển động PIR (dây 1.2m)
- 2 Dây nối dài cảm biến PIR (5 mét)

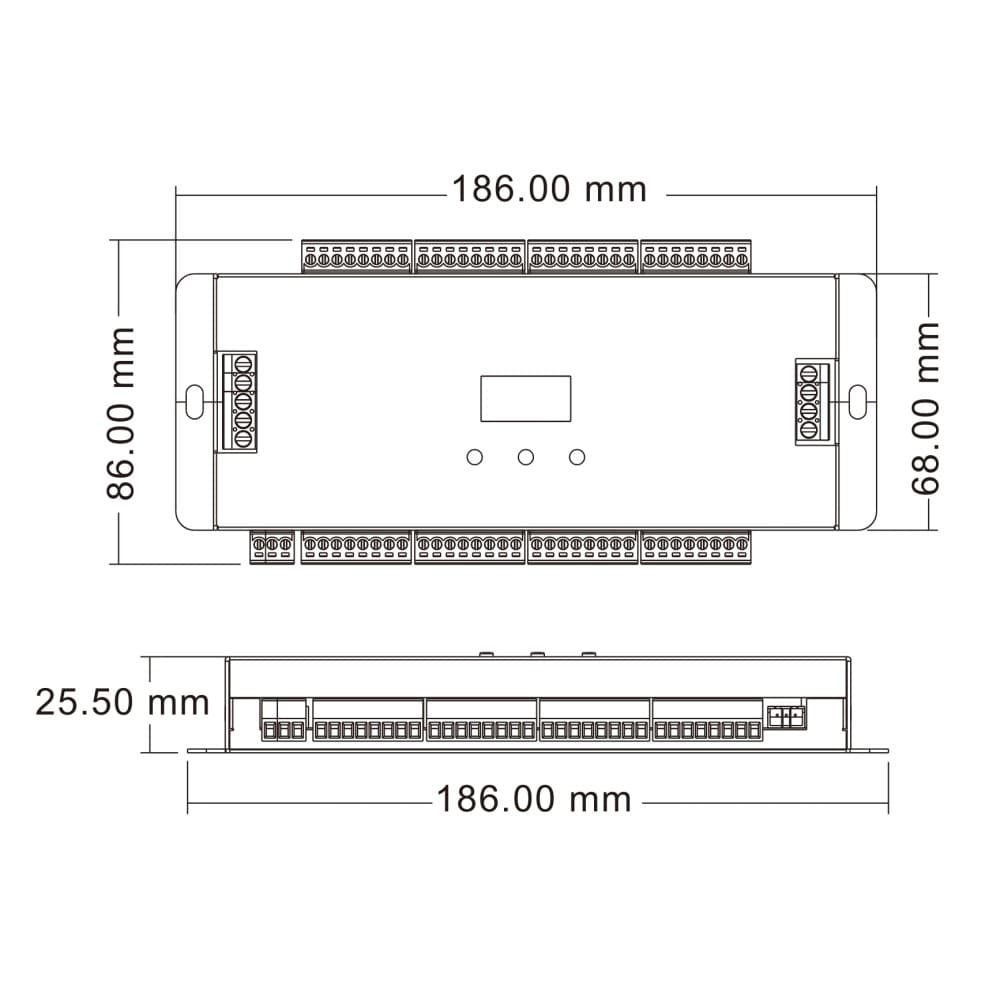

Tính năng chính của ES32
- Điều khiển độc lập 32 kênh LED với dòng tối đa 1A/kênh, dùng cho LED điện áp không đổi 5–24VDC
- Tích hợp đầu ra SPI (TTL) điều khiển LED RGB pixel – tương thích 28 loại IC thông dụng
- Có cảm biến PIR 2 hướng (lên/xuống) và cảm biến ánh sáng giúp ánh sáng bật/tắt thông minh
- Tùy chọn 4 chế độ ánh sáng: White Step, Color Flow, Color Step, Step + Flow
- Mỗi chế độ cho phép cấu hình số bước, số điểm LED, màu sắc, tốc độ tùy ý

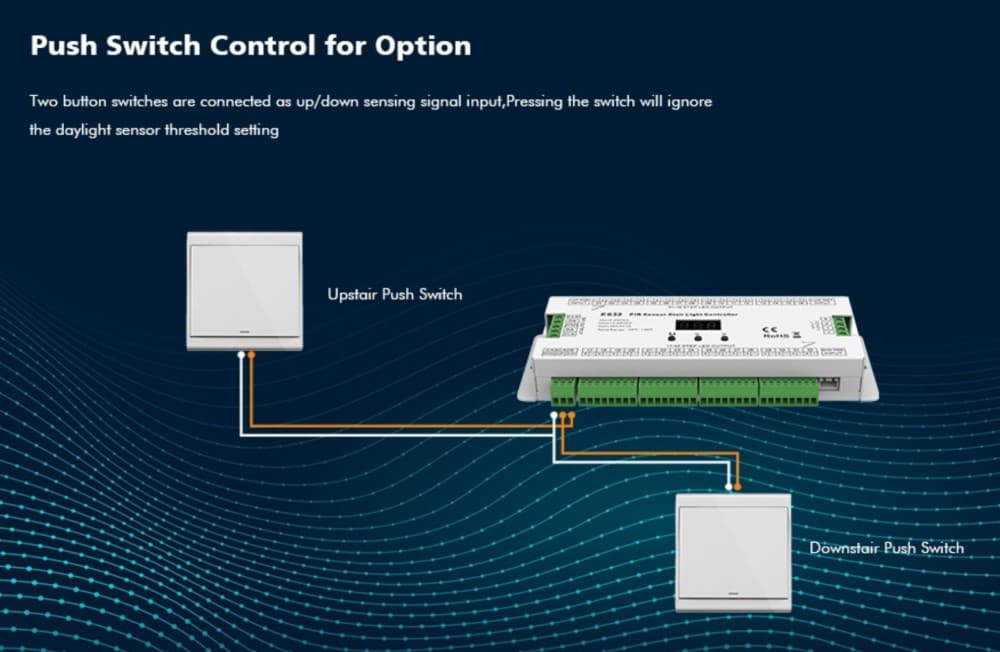

- Hỗ trợ push switch để kích hoạt chế độ chiếu sáng nếu không dùng cảm biến
- Cho phép vô hiệu hóa từng kênh LED nếu bị hỏng
- Giao diện OLED dễ sử dụng, hỗ trợ tiếng Anh và tiếng Trung
- Bảo vệ quá nhiệt và chống ngắn mạch

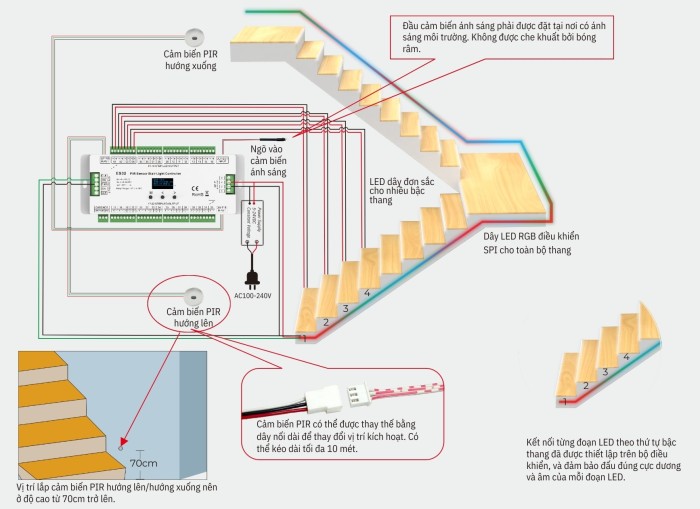

Hướng dẫn lắp đặt và vận hành ES32

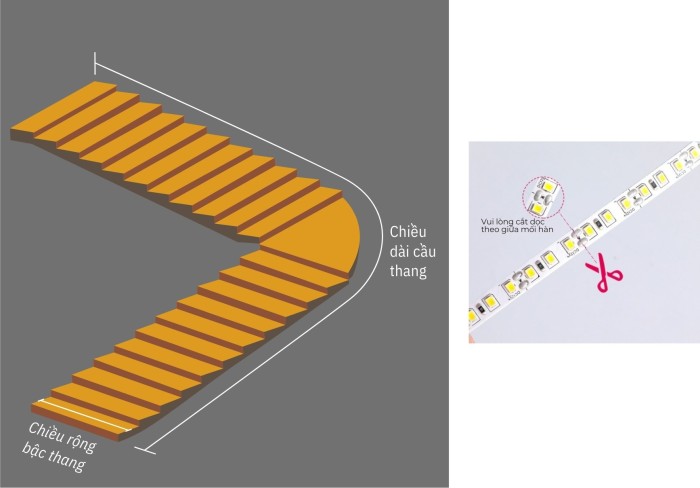

Bước 1: Đo chiều dài thang và chiều rộng bậc thang
- Xác định số bậc, chiều rộng bậc, tổng chiều dài thang → từ đó tính số mét LED strip cần dùng.
- Cắt LED dây theo đúng kích thước mỗi bậc (ví dụ: bậc rộng 1.5m, 20 bậc → cần 6 cuộn LED 5m).
- LED RGB SPI thì tính theo chiều dài toàn thang.

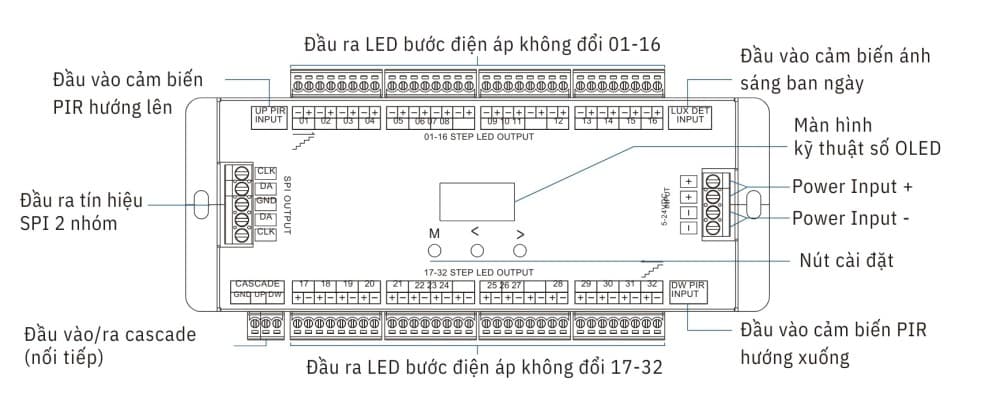

Bước 2: Kết nối phần cứng
- Gắn cảm biến PIR hướng lên & xuống (cao từ 70cm trở lên).
- Cảm biến ánh sáng (Daylight sensor) phải gắn nơi có ánh sáng tự nhiên.
- Kết nối LED đơn sắc cho từng bậc → nối đúng cực dương/âm.
- Kết nối LED RGB SPI nếu dùng, chú ý hướng tín hiệu (đầu vào là “head”).
- Dây cảm biến có thể nối dài tối đa 10m.

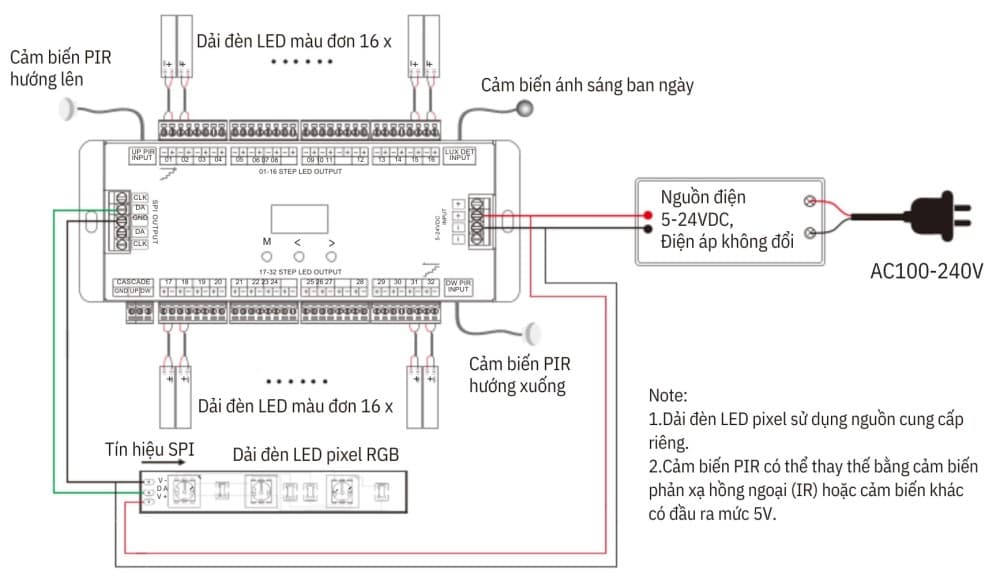

- Cấp nguồn phù hợp (5–24VDC) và đấu nối theo sơ đồ.
Bước 3: Cài đặt và vận hành

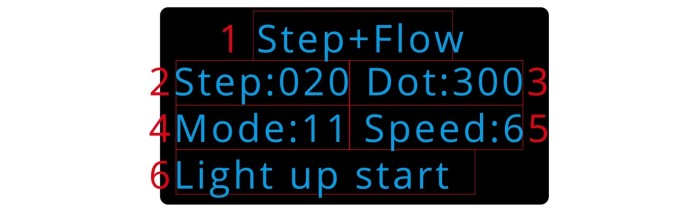

- Sử dụng màn hình OLED và nút M/ để cấu hình:
- Chọn chế độ sáng (Step + Flow)
- Chọn loại chip LED SPI (TM1809, UCS1903…)
- Nhập số bậc, chiều dài thang, số điểm LED, màu, tốc độ
- Có thể test thủ công bằng nút nhấn hoặc dùng chế độ tự động cảm biến.
Lưu ý kỹ thuật:
- Không đảo cực dây cảm biến khi nối dài
- Nếu LED SPI khác điện áp với LED đơn sắc → cấp nguồn riêng
- Một bộ có thể điều khiển 32 kênh độc lập hoặc LED SPI dạng RGB pixel
