SR-2701S-DT7 Relay DALI-2 Bus-Powered Tích Hợp Tải Không DALI vào Hệ Thống Hiện Có
Không phải tải điện nào trong công trình cũng có DALI input. Quạt thông gió, bơm, máy sưởi, contactor đóng cắt khu vực, tất cả vẫn cần bật tắt theo lịch hoặc theo điều kiện ánh sáng trong hệ thống DALI-2. SR-2701S-DT7 giải quyết bài toán này bằng một module relay nhỏ gọn, lấy nguồn thẳng từ bus DALI-2.

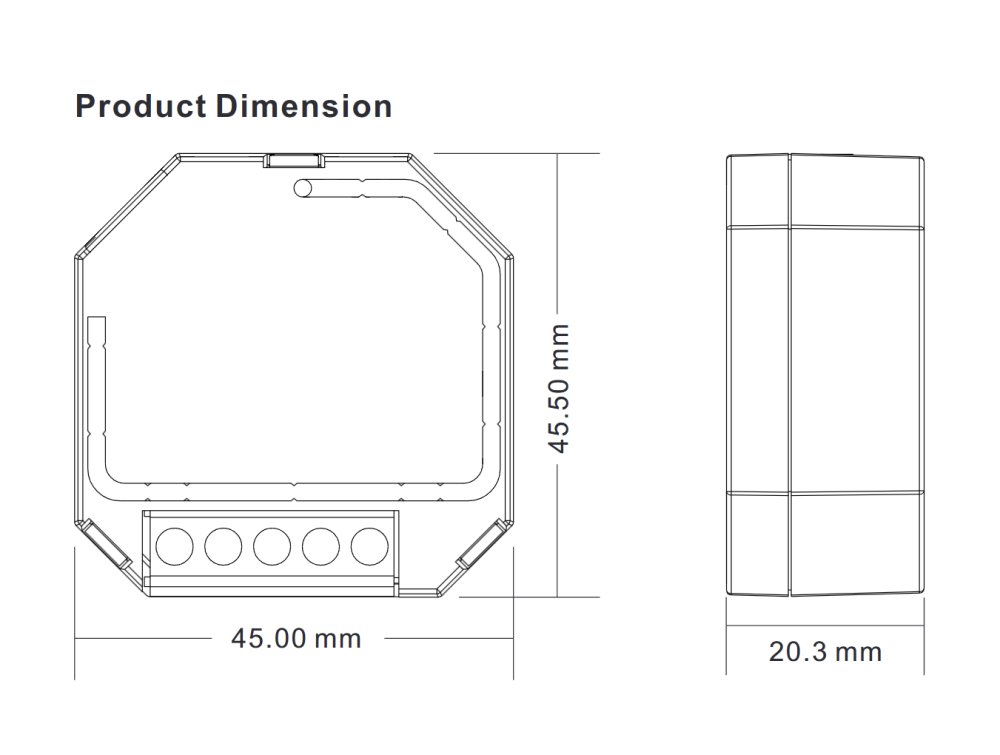

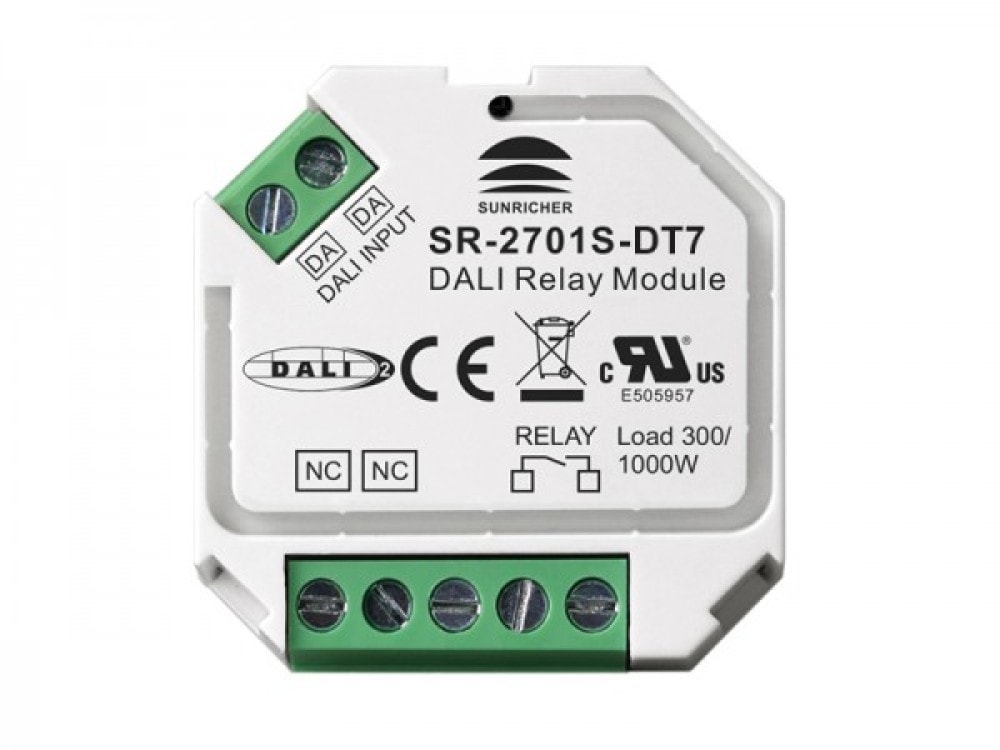

SR-2701S-DT7 là DALI-2 switching control gear theo IEC 62386-208, có 1 địa chỉ DALI và 1 relay N.C. Relay này điều khiển một contactor tiêu chuẩn, cho phép bật tắt bất kỳ tải điện nào qua lệnh DALI từ master controller. Không cần dây nguồn AC riêng cho module vì toàn bộ nguồn lấy từ DALI bus (<3mA). Kích thước 45x45x20.3mm lắp vừa hộp âm tường tiêu chuẩn mà không cần tủ điện riêng.
SR-2701S-DT7 trong hệ sinh thái DALI-2
SR-2701S-DT7 là DALI-2 switching control gear, đóng vai trò relay node trong hệ thống DALI-2. Module nhận lệnh từ DALI-2 application controller qua bus, đóng hoặc mở relay để bật tắt tải tương ứng. Một địa chỉ DALI được gán tự động bởi DALI master, sau đó module phản hồi mọi lệnh gửi đến địa chỉ đó như bất kỳ DALI-2 control gear nào khác.
Điểm quan trọng về chuẩn hóa: SR-2701S-DT7 được chứng nhận theo IEC 62386-208 (switching control gear), nghĩa là module hoạt động với bất kỳ DALI-2 application controller nào trên thị trường mà không cần cấu hình đặc biệt. Đây là ưu thế của DALI-2 so với relay module proprietary: interoperable, không lock vào hãng.
Bus-powered bỏ được dây nguồn AC cho relay module

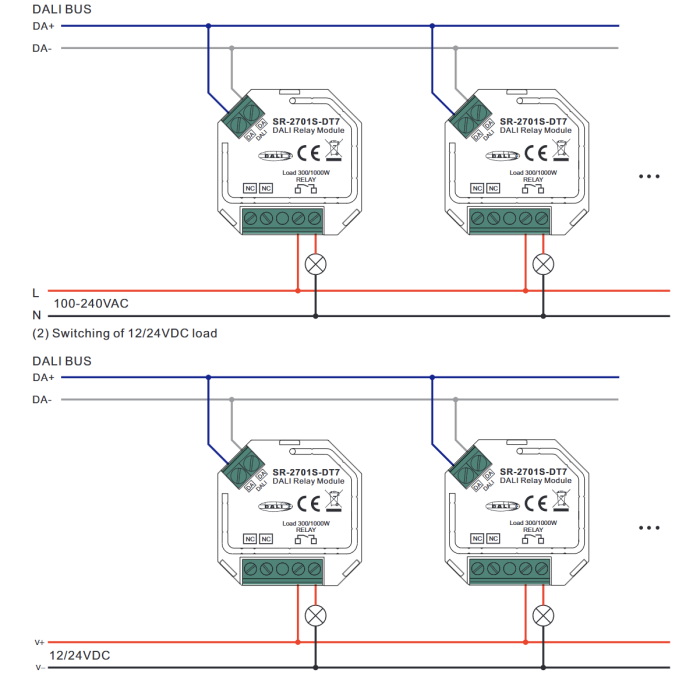

SR-2701S-DT7 lấy toàn bộ nguồn hoạt động từ DALI bus với dòng tiêu thụ dưới 3mA. Trong thực tế, điều này có nghĩa là dây đấu nối vào module chỉ gồm DA+ và DA- từ DALI bus, cộng với dây load relay. Không cần kéo thêm dây L/N nguồn AC riêng đến vị trí lắp module.
Với hệ thống có nhiều relay node phân tán (ví dụ tại mỗi hộp kỹ thuật trên sàn), việc bỏ được dây nguồn AC riêng tiết kiệm đáng kể chi phí thi công và giảm số đầu đấu nối. DALI bus trong hầu hết hệ thống đã có sẵn năng lượng dư để cấp cho vài module dạng này mà không ảnh hưởng đến các control gear khác trên bus.
Lưu ý nhỏ: tổng dòng tiêu thụ của tất cả thiết bị trên DALI bus cộng lại cần nằm trong giới hạn output của DALI power supply. Nếu bus đã gần đầy tải, cần kiểm tra lại dòng tổng trước khi thêm module.
Relay N.C. và logic điều khiển cần lưu ý
SR-2701S-DT7 dùng relay N.C. (Normally Closed), mặc định mạch đóng khi không có lệnh DALI. Relay mở mạch khi nhận lệnh "on" từ DALI controller. Logic này ngược với relay N.O. thông thường.
Trong thực tế, đây là điểm hay gây nhầm lẫn khi tích hợp lần đầu. Nếu DALI controller send lệnh "lamp on" (DALI arc level > 0), relay sẽ mở mạch, không đóng. Cần cấu hình đúng logic trên DALI master hoặc dùng lệnh DALI phù hợp. (Theo kinh nghiệm của chúng tôi, việc kiểm tra behavior N.C. vs N.O. trước khi commissioning tiết kiệm khá nhiều thời gian debug tại công trình.)
Với tải yêu cầu fail-safe (phải bật khi mất điện hoặc mất tín hiệu DALI), N.C. là lựa chọn đúng. Với tải bình thường, cần chú ý cấu hình logic DALI tương ứng.
Công suất tải và loại tải tương thích
| Loại tải | Ví dụ thiết bị | Công suất tối đa |
|---|---|---|
| Resistive | Đèn sợi đốt, halogen | 1000W @ 230VAC / 500W @ 110VAC |
| Capacitive | LED, đèn huỳnh quang, ballast điện tử | 300W @ 230VAC / 150W @ 110VAC |
| Inductive | Biến áp sắt từ, motor nhỏ | 1000W @ 230VAC / 500W @ 110VAC |
Tải capacitive (LED, ballast điện tử) có giới hạn công suất thấp hơn đáng kể vì dòng xung cao khi khởi động. 300W @ 230VAC tương đương khoảng 1.3A, phù hợp một nhóm đèn LED nhỏ hoặc một thiết bị điện tử riêng lẻ.
Nếu cần switching tải LED lớn hơn, phương án đúng là dùng SR-2701S-DT7 để điều khiển contactor ngoài có khả năng chịu dòng xung cao hơn, thay vì đấu thẳng tải vào relay của module.
Ứng dụng thực tế
SR-2701S-DT7 phù hợp nhất cho các tình huống sau trong công trình:
Tích hợp chiếu sáng cầu thang hoặc khu vực nhỏ vào hệ thống DALI-2 mà đèn không có DALI driver. Relay module nhận lệnh từ DALI controller theo schedule hoặc theo sensor, đóng mạch cấp điện cho đèn thông thường.
Bật tắt quạt thông gió liên động với hệ thống chiếu sáng DALI-2. Khi DALI controller gửi lệnh "khu vực có người", relay đồng thời bật quạt. Logic này đơn giản hơn nhiều so với dùng relay module riêng có controller riêng.
Điều khiển contactor tổng cho khu vực chiếu sáng không có driver DALI riêng lẻ, ví dụ đèn hành lang văn phòng dùng đèn huỳnh quang cũ chưa upgrade. SR-2701S-DT7 cho phép tích hợp vào hệ thống DALI-2 mà không cần thay đèn ngay.
Lưu ý lắp đặt và commissioning
Không lắp khi đang có điện. Không để module tiếp xúc với độ ẩm (IP20, chỉ dùng trong tủ hoặc hộp kín).
Địa chỉ DALI gán tự động bởi DALI master controller trong quá trình commissioning. Quy trình tương tự như gán địa chỉ cho bất kỳ DALI-2 control gear nào khác. Tham khảo user manual của DALI master đang dùng.

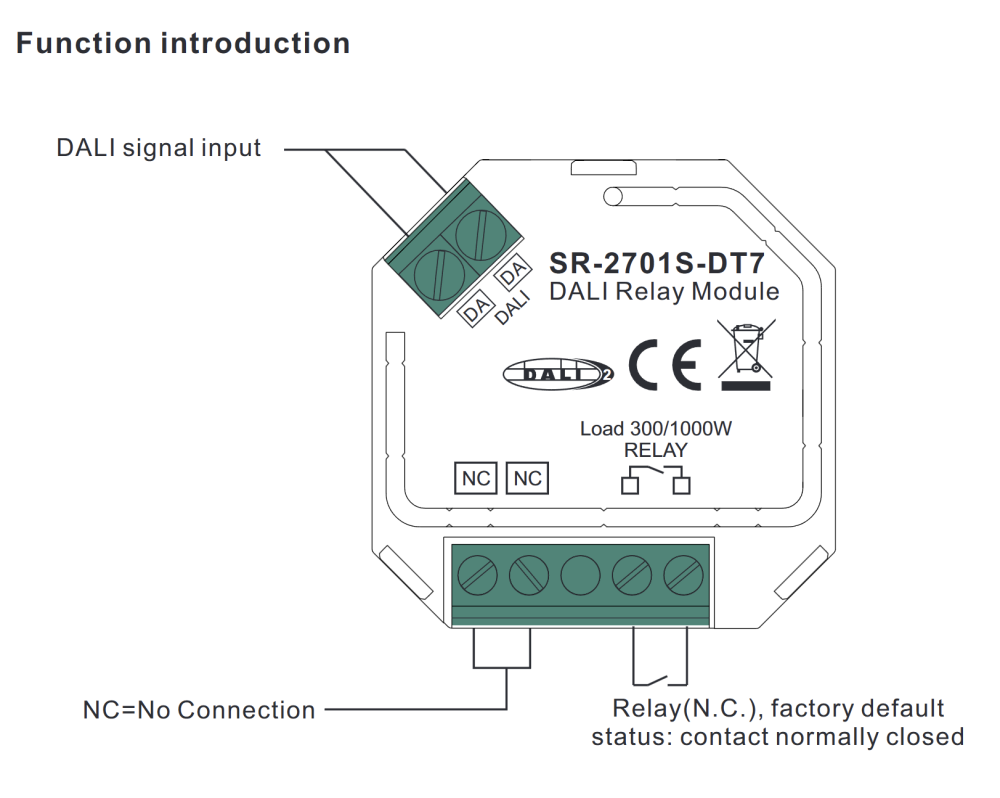

Các chân NC trên sơ đồ đấu dây ghi "NC = No Connection", tức không nối vào đâu cả. Đây là chân cơ học của connector, không phải chân relay.
Kết luận
SR-2701S-DT7 là giải pháp nhỏ gọn để mở rộng hệ thống DALI-2 sang các tải không có DALI input, mà không cần nguồn AC riêng hay không gian lắp đặt lớn. Bus-powered và compact 45x45mm là hai ưu điểm chính, phù hợp nhất cho lắp đặt phân tán trong hộp âm tường tại nhiều vị trí khác nhau trên công trình.
Điểm cần lưu ý khi spec: logic N.C. và giới hạn 300W cho tải capacitive. Với tải lớn hơn hoặc cần 4 kênh relay độc lập trên DIN rail, SR-DARM16-DIN4 là lựa chọn phù hợp hơn. KNXStore cung cấp SR-2701S-DT7 và tư vấn tích hợp vào hệ thống DALI-2 theo sơ đồ công trình cụ thể.
