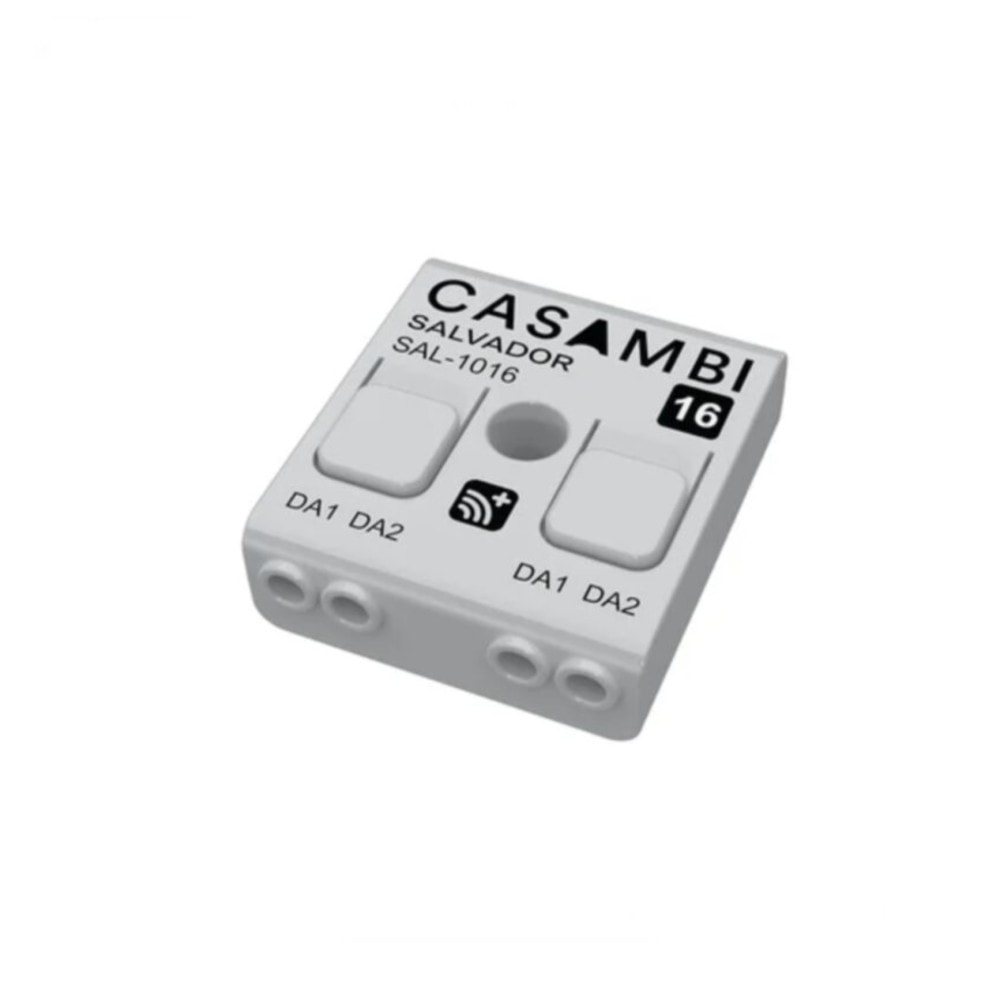

Casambi SAL-1016 - DALI Application Controller 16 driver cho không gian nhỏ

Nhiều dự án văn phòng và cải tạo tòa nhà gặp bài toán: hệ thống chiếu sáng DALI cũ vẫn hoạt động tốt nhưng cần thêm điều khiển không dây, lập lịch và scene mà không thay toàn bộ driver. Giải pháp thông thường là lắp thêm DALI controller với phần mềm chuyên dụng và kỹ sư DALI. Chi phí cao, quy trình phức tạp, không phù hợp với không gian nhỏ hoặc dự án cải tạo giới hạn ngân sách.

SAL-1016 của Casambi giải quyết vấn đề này cho các không gian ≤16 driver DALI. Một node nhỏ lấy nguồn trực tiếp từ DALI bus, ghép vào mạng Casambi qua app, biến toàn bộ driver DALI trên bus thành luminaire Casambi có thể đặt tên, nhóm và lập scene như thiết bị Casambi Ready thông thường. Không cần phần mềm DALI riêng, không cần kỹ sư DALI.

DALI master Salvador Casambi SAL-1016 4

SAL-1016 là gì và hoạt động như thế nào

SAL-1016 là DALI Application Controller trong dòng Salvador 1000 Series của Casambi, phiên bản 16 địa chỉ. Thiết bị hoạt động như một Casambi node BLE đồng thời là DALI master trên bus. Khi paired vào mạng Casambi Evolution, nó chạy Discovery để địa chỉ hóa từng driver DALI. Sau đó mỗi driver xuất hiện trong app Casambi như một luminaire riêng biệt với icon, tên và các tùy chọn dimming, group, scene.

Nguồn vận hành của SAL-1016 lấy hoàn toàn từ DALI bus (9.5–22.5 VDC, idle 5mA, peak 30mA). Điều này có nghĩa là PSU DALI ngoài bắt buộc phải có. Nếu driver trên bus là D4i có PSU tích hợp, phải tắt các D4i PSU không sử dụng để không vượt tổng 250mA toàn bus.

Giới hạn 16 địa chỉ của SAL-1016 là đủ cho một phòng họp lớn (10–12 downlight hoặc panel), một khu quầy lễ tân, hoặc 3–4 phòng nhỏ ghép chung trên 1 bus. SAL-1016 là một Casambi node và chiếm 1 trong 250 node giới hạn của network; 16 driver được địa chỉ hóa chiếm thêm 16 node. Tổng chi phí node cho zone 16 driver là 17 node.

Hỗ trợ đầy đủ DALI DT6 (dimming cơ bản), DT8 (tunable white, RGB, RGBW, XY color) và D4i (energy metering và diagnostic data). Kết hợp với D4i driver, dữ liệu tiêu thụ điện được đưa lên Casambi Cloud qua CGW-001 và truy cập qua Casambi API.

Sơ đồ kết nối và lắp đặt SAL-1016

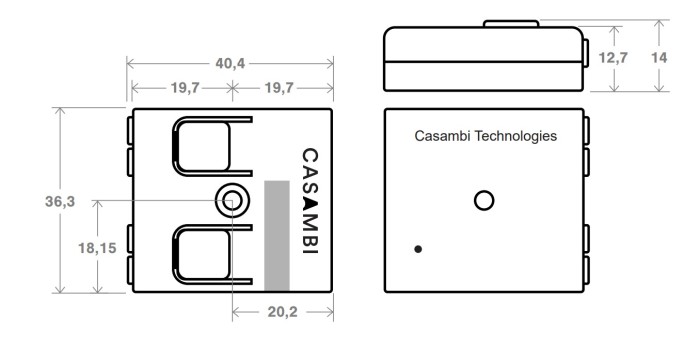

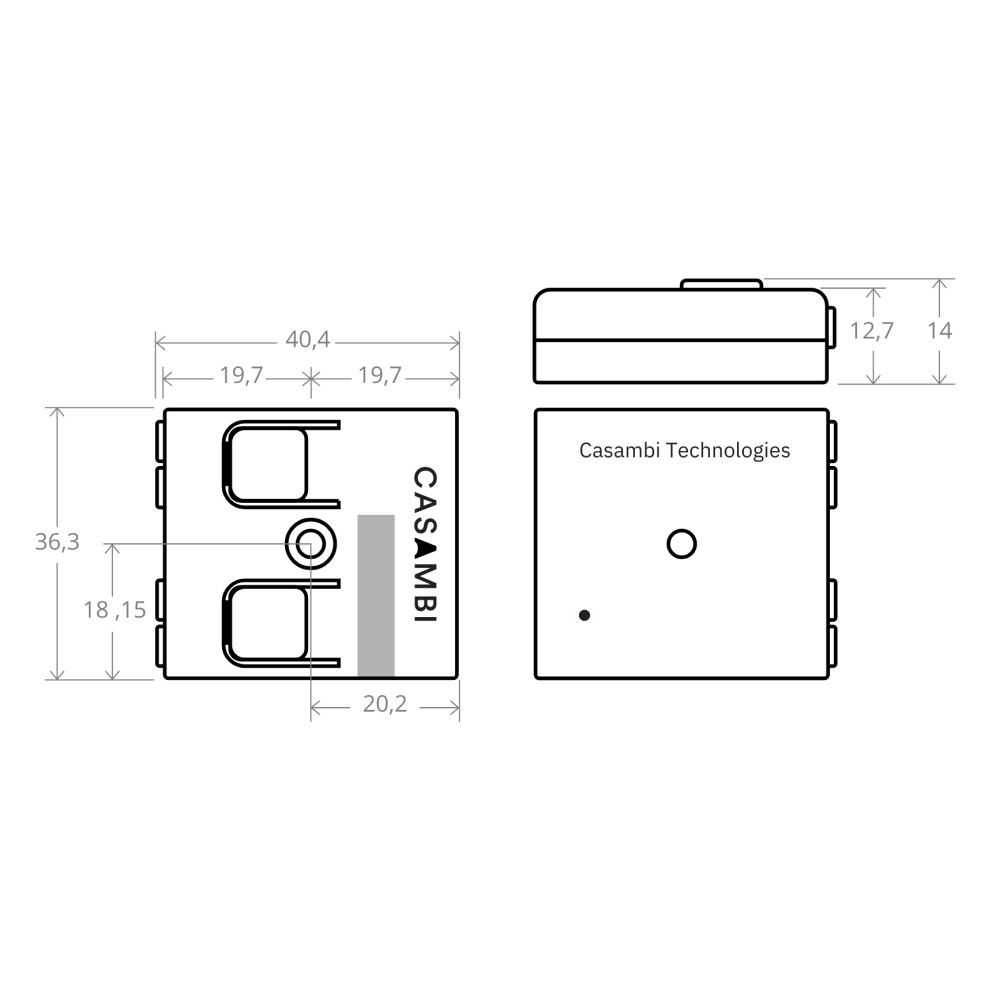

SAL-1016 gắn trực tiếp vào thanh ray hoặc bắt vít qua lỗ 3.5mm. Hai cổng DA1 DA2 kết nối DALI bus với PSU ngoài và các driver; hai bộ cổng được đấu song song nội bộ cho phép daisy-chain bus qua thiết bị. Kết nối DA1/DA2 không phân cực.

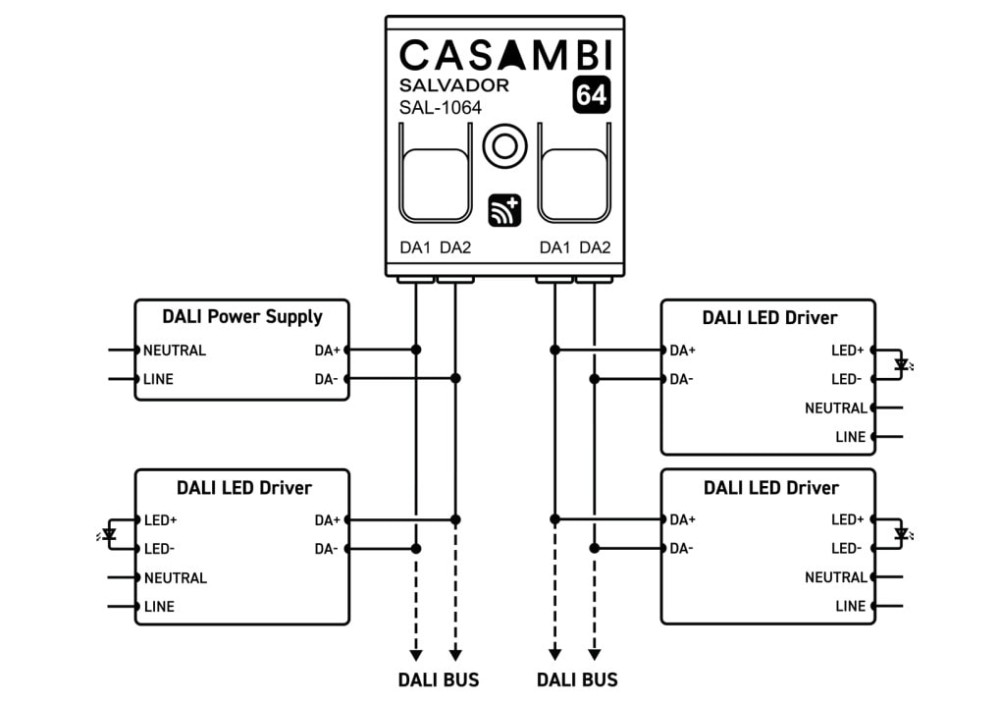

Sơ đồ được khuyến nghị là 1 DALI PSU 250mA độc lập nối trực tiếp lên bus, Salvador ở vị trí thuận tiện trên bus. Không được cắm DALI sensor hoặc DALI switch vào cùng bus; nếu cần sensor hoặc nút nhấn, phải dùng Casambi CBU (ví dụ CBU-ASD-LR cho sensor hiện diện, hoặc Scemtec SC-TI-CAS cho nút nhấn wall-mount) hoạt động song song qua BLE.

Sau khi đấu nối điện, mở app Casambi, tạo Evolution network, vào More tab, chọn Nearby devices, add SAL-1016. Sau khi paired, vào Gateways, chọn SAL-1016, nhấn Discovery để device tự địa chỉ hóa driver. Quá trình discovery mất vài giây đến vài phút tùy số driver. Sau đó các driver xuất hiện trong Luminaires tab.

  1. Yêu cầu nguồn cấp DALI bus ngoài, tổng dòng không vượt quá 250 mA.
  2. Đấu nối dây vào cổng DA1 và DA2, không phân cực để đảm bảo dễ thi công.
  3. Không được kết nối trực tiếp công tắc hoặc cảm biến DALI, cần dùng thiết bị Casambi Ready thay thế.
  4. Tránh lắp trong hộp kim loại hoặc gần cấu trúc kim loại lớn để không ảnh hưởng đến tín hiệu.
  5. Thực hiện đấu nối và kiểm tra bởi kỹ thuật viên có chuyên môn để đảm bảo an toàn.

DALI master Salvador Casambi SAL-1016 1

DALI master Salvador Casambi SAL-1016 2

Ứng dụng SAL-1016

SAL-1016 phù hợp nhất với không gian có ≤16 luminaire DALI và dự án cải tạo muốn giữ nguyên driver DALI hiện hữu. Các loại dự án điển hình là phòng họp, phòng giám đốc, khu tiếp tân, phòng học đơn lẻ, hoặc khu vực retail nhỏ có track DALI.

Trước khi commissioning, kỹ sư cần xác nhận DALI PSU ngoài đủ công suất (không vượt 250mA tổng), tất cả driver đều là DT6 hoặc DT8 (không phải DALI Application Controller hoặc sensor), và mạng Casambi đã tạo ở chế độ Evolution. Nếu driver có D4i PSU tích hợp, phải tắt D4i PSU không dùng trước khi chạy Discovery.

Ứng dụng thực tế trong dự án

Trong cải tạo phòng họp tòa nhà văn phòng hạng B, 14 downlight LED dùng driver DALI DT6 legacy. Kỹ sư M&E không muốn thay driver vì hệ thống vẫn hoạt động tốt. SAL-1016 được lắp vào hộp kỹ thuật trần, cắm vào DALI bus sẵn có với PSU 250mA bổ sung. Sau 30 phút discovery và đặt tên driver trong app Casambi, toàn bộ 14 downlight điều khiển được qua app, có scene "Họp", "Thuyết trình", "Nghỉ" với dimming từng khu vực. Chi phí toàn bộ nâng cấp chỉ bằng giá 1 SAL-1016 và PSU DALI.

Trong dự án trường học, phòng học nhỏ 8 đèn panel DALI DT8 tunable white. SAL-1016 cho phép giáo viên điều chỉnh nhiệt độ màu ánh sáng (3000K buổi sáng, 4000K giờ học tập trung, 5000K kiểm tra) qua app hoặc nút nhấn Casambi Ready gắn tường. Casambi Timer tự động đặt lịch scene theo thời khóa biểu mà không cần kỹ sư lập trình lại.

Ứng dụng của DALI master Salvador Casambi SAL-1016

  • Phù hợp cho các dự án cải tạo quy mô nhỏ cần tích hợp tối đa 16 driver DALI vào hệ thống Casambi.
  • Thích hợp cho căn hộ, phòng họp nhỏ, showroom mini hoặc cửa hàng bán lẻ với số lượng đèn hạn chế.
  • Có thể thay thế nhiều mạng DALI độc lập bằng một giải pháp Casambi trực quan và dễ vận hành.
  • Hữu ích trong những không gian cần linh hoạt cảnh chiếu sáng nhưng không muốn đầu tư hạ tầng phức tạp.

DALI master Salvador Casambi SAL-1016 3

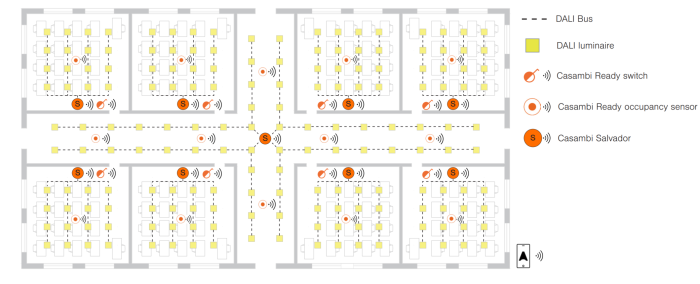

Sơ đồ trên là ứng dụng điều khiển chiếu sáng phòng học. Salvador đóng vai trò trung tâm, kết nối các đèn DALI với hệ thống Casambi. Điều này giúp tích hợp các không gian khác nhau (lớp học, hành lang) thành một mạng lưới Casambi duy nhất. Nhờ vậy, việc điều khiển hệ thống ánh sáng trở nên linh hoạt và dễ dàng mở rộng mà không cần thêm dây dẫn hay phần cứng phức tạp.

Kết luận

SAL-1016 là lựa chọn tối ưu cho dự án cải tạo nhỏ hoặc không gian ≤16 driver DALI muốn tích hợp vào mạng Casambi mà không thay driver và không cần DALI controller chuyên dụng. Khi dự án cần kiểm soát nhiều driver hơn trên 1 bus, xem xét SAL-1032 (32 driver) hoặc SAL-1064 (64 driver).

Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

Không. SAL-1016 lấy nguồn hoàn toàn từ DALI bus (9.5–22.5 VDC). Tuy nhiên DALI bus bắt buộc phải có PSU DALI ngoài độc lập với khả năng cung cấp ít nhất đủ dòng cho tổng driver và SAL-1016 cộng lại, không vượt 250mA tổng.

Không. DALI controls (sensor, switch) không được phép đấu nối vào bus của SAL-1016. Chỉ DALI driver (DT6, DT8) mới được kết nối. Nếu cần cảm biến hiện diện hoặc đo sáng, sử dụng Casambi Ready sensor như CBU-ASD-LR hoặc CBU-PIR-CR-DA hoạt động độc lập qua BLE.

SAL-1032 kiểm soát tối đa 32 driver trên 1 DALI bus duy nhất. Nếu 32 driver nằm chung 1 bus vật lý, SAL-1032 là lựa chọn đúng. Nếu 32 driver chia thành 2 bus vật lý riêng biệt ở 2 khu vực khác nhau, dùng 2 SAL-1016 có thể hợp lý hơn về mặt topology.

Có. Mỗi lần thêm hoặc tháo driver vật lý, phải chạy lại quá trình Discovery trong app để cập nhật danh sách driver trong network. Các driver đã địa chỉ hóa trước đó vẫn giữ nguyên address sau khi Discovery lại.

Có. SAL-1016 hỗ trợ DALI DT8 đầy đủ bao gồm Tunable White (TC), RGB và RGBW. Điều kiện là driver trên bus phải là DT8 compatible. Thiết lập color control trong app Casambi sau khi Discovery như với driver Casambi Ready thông thường.

Không. Firmware Salvador là riêng biệt và không truyền qua Casambi mesh. Mỗi SAL-1016 phải cập nhật firmware riêng lẻ qua app Casambi. Ngoài ra, thiết bị Casambi standard trong cùng network phải luôn ở trong tầm reach của thiết bị standard khác vì SAL-1016 không relay Casambi standard firmware.

Không. SAL-1016 chỉ tương thích Casambi Evolution network.
