DALCNET MINI-1AC-CASAMBI - Dimmer AC Trailing Edge 350W Casambi, Made in Italy
Khi SI/ME thiết kế hệ thống chiếu sáng có LED strip mains voltage 230 V, LED linear lamp, hay LED switching lamp và muốn tích hợp Casambi, lựa chọn dimmer phù hợp không phải lúc nào cũng đơn giản. CBU-TED-LR của Casambi giới hạn ở 100 W, không đủ cho nhiều ứng dụng LED strip thương mại. DALI driver cần bus riêng và commissioning phức tạp hơn. Phase-cut dimmer AC với công suất cao và tích hợp Casambi native là khoảng trống mà DALCNET lấp đầy bằng MINI-1AC-CASAMBI.

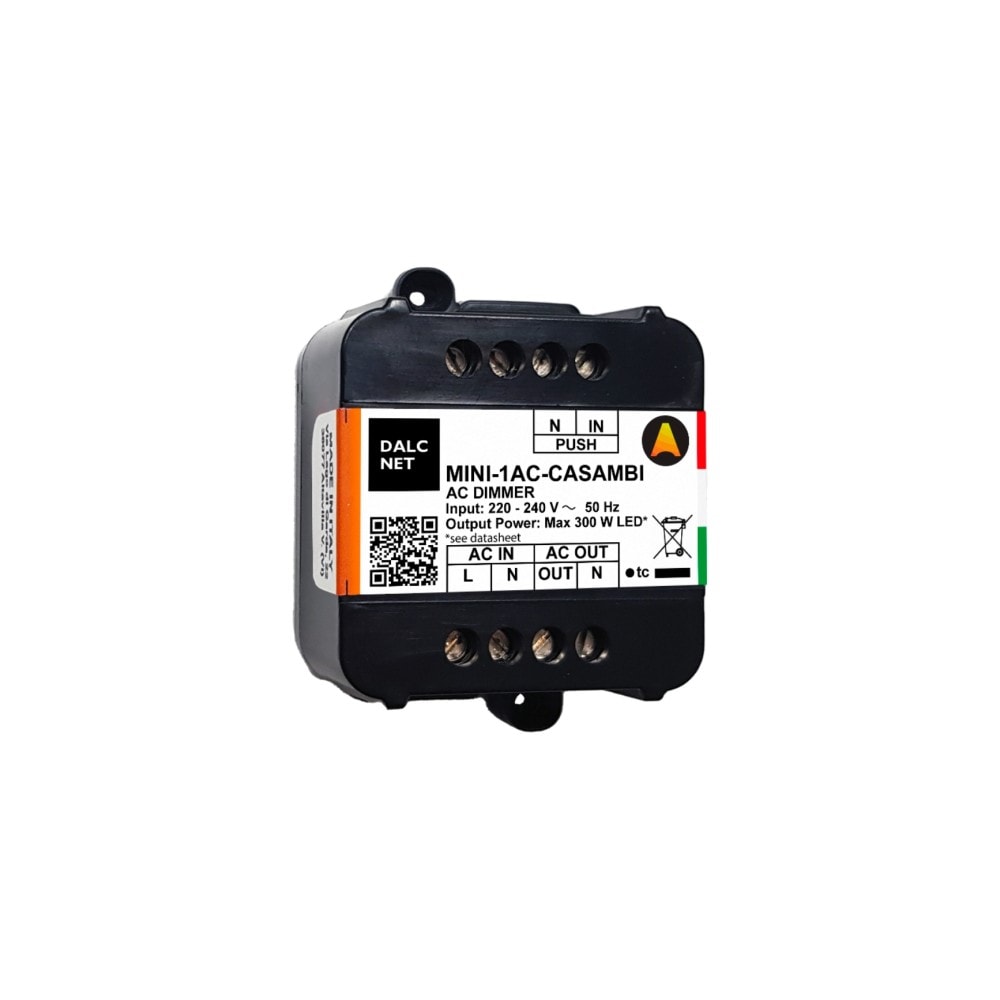

MINI-1AC-CASAMBI là dimmer AC trailing edge 1 kênh do DALCNET S.r.l. sản xuất tại Italy, công suất danh nghĩa 350 W với LED linear và LED strip 230 V, tích hợp sẵn Casambi BLE. Một thiết bị, một kênh, kết nối trực tiếp vào lưới 230 Vac, điều khiển tải LED mains voltage qua Casambi app mà không cần bộ nguồn DC riêng hay DALI bus.
MINI-1AC-CASAMBI là gì và hoạt động như thế nào
MINI-1AC-CASAMBI là thiết bị điều chỉnh ánh sáng một kênh AC, hoạt động theo nguyên lý trailing edge (cắt pha cuối). Trailing edge cắt phần cuối của chu kỳ điện AC để giảm điện năng truyền đến tải, từ đó giảm độ sáng. Phương pháp này tạo ít nhiễu điện từ hơn so với leading edge và phù hợp hơn với đa số tải LED hiện đại có mạch điều khiển điện tử bên trong.
Điểm khác biệt quan trọng: MINI-1AC-CASAMBI hoạt động trực tiếp với tải LED mains voltage 230 V, nghĩa là đèn LED hoặc LED strip cắm thẳng vào lưới 230 V (không qua driver DC), chứ không phải dimmer điều khiển driver DALI hay DC dimmer thông thường. Chỉ tải "trailing-edge dimmable" mới tương thích. LED không có đặc tính này sẽ nhấp nháy hoặc không dim.
Thiết bị được cấp nguồn 230 Vac từ lưới. Output cũng là 230 Vac nhưng đã được cắt pha để đạt độ sáng mong muốn. Tích hợp Casambi BLE cho phép MINI-1AC-CASAMBI tham gia network Casambi ngay khi cấp điện, điều khiển qua app hoặc nút nhấn N.O. vật lý.
Thiết bị có fuse 1 A nội bộ bảo vệ mạch điện tử, short-circuit protection (SCP, tắt mặc định), short-circuit detection và open-circuit detection. Bộ nhớ lưu mức sáng cuối cùng. Hiệu suất trên 95% tại đầy tải, standby dưới 0,5 W.
Nút nhấn local N.O. 7 chế độ hoạt động có thể lập trình
Ngõ vào PUSH hỗ trợ kết nối nút nhấn N.O. (Normally Open) dạng dry contact. Đây không chỉ là nút bật/tắt đơn giản. Qua app Casambi, người dùng có thể lập trình nút nhấn này hoạt động theo 7 chế độ khác nhau:
| Chế độ | Nhấn nhanh | Nhấn giữ (>1 giây) |
|---|---|---|
| Controls a Luminaire (mặc định) | Bật/tắt kênh đang kết nối | Điều chỉnh độ sáng (dimming) |
| Controls an Element | Bật/tắt element trong mạng Casambi | Điều chỉnh giá trị element |
| Control a Group | Bật/tắt nhóm thiết bị đã cấu hình | Điều chỉnh độ sáng nhóm |
| Control Scene | Bật/tắt scene đã lập trình | Điều chỉnh độ sáng scene |
| Control all Luminaires | Bật/tắt toàn bộ thiết bị trong mạng | Điều chỉnh độ sáng tất cả |
| Cycles Scenes | Chuyển tuần tự qua danh sách scene | Điều chỉnh độ sáng scene hiện tại |
| Active/Standby | Chuyển đổi giữa 2 scene đã cài | Điều chỉnh độ sáng scene hiện tại |
Mặc định khi xuất xưởng, nút nhấn được cài ở chế độ "Controls a Luminaire", tức là điều khiển trực tiếp kênh AC OUT của MINI-1AC-CASAMBI. Chế độ này phù hợp cho hầu hết ứng dụng nhà ở và thương mại cơ bản.
Một điểm cần lưu ý khi đấu dây: đầu PUSH-N được nối nội bộ với AC IN-N (trung tính 230 Vac), do đó đây là đầu mang điện áp lưới và cần xử lý cách điện như một điểm 230 Vac thông thường.
Sơ đồ kết nối và lắp đặt MINI-1AC-CASAMBI
Ngắt hoàn toàn nguồn 230 Vac trước khi bắt đầu đấu nối. Lắp đặt và bảo trì chỉ được thực hiện bởi kỹ thuật viên điện có chứng chỉ. Thiết bị phải lắp trong tủ điện hoặc hộp nối có bảo vệ quá áp. Đặt thiết bị thẳng đứng hoặc nằm ngang, mặt nhãn hướng lên hoặc sang một bên; không lắp úp mặt nhãn xuống dưới.

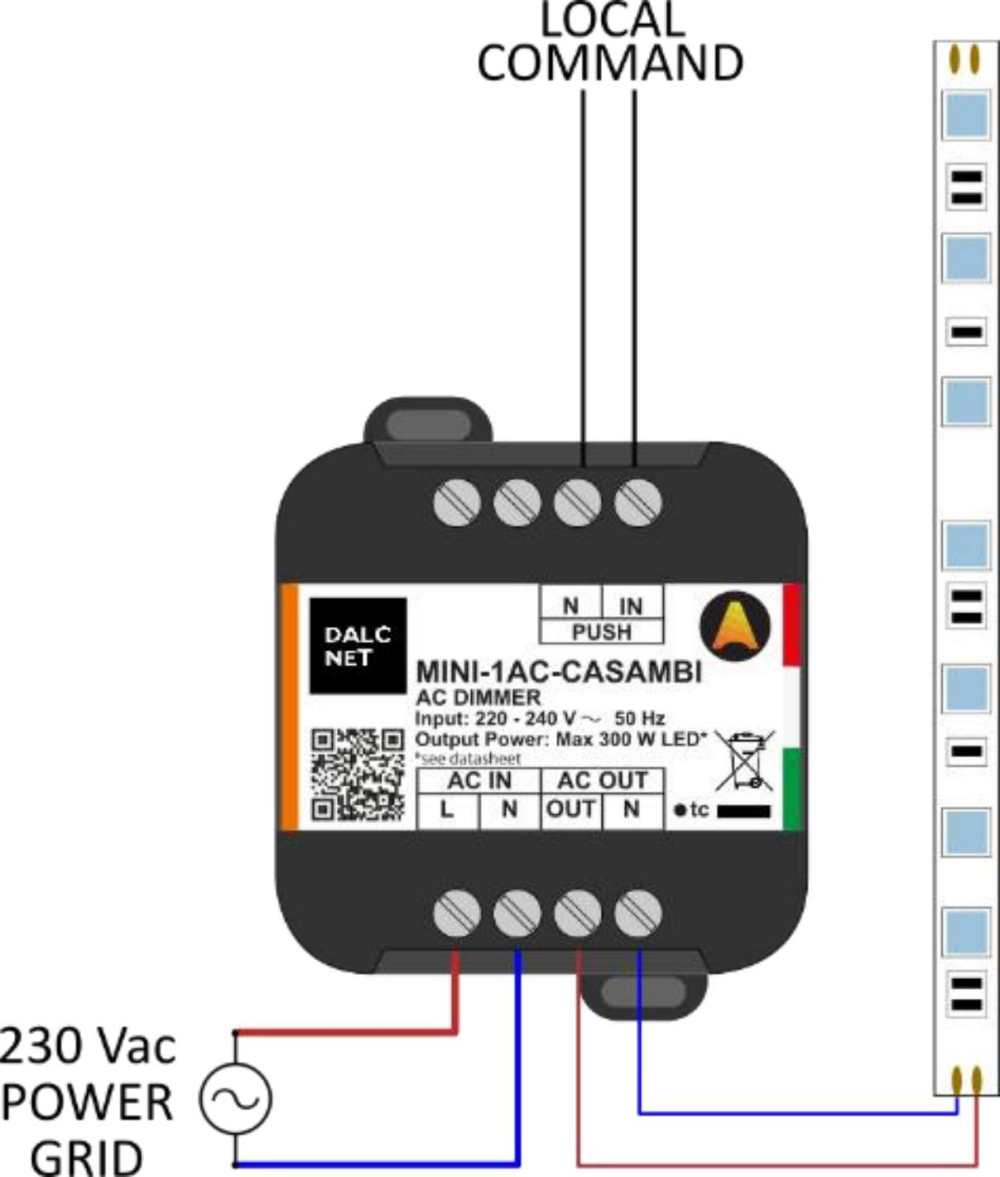

Thực hiện đấu nối theo đúng thứ tự: trước tiên kết nối tải vào terminal AC OUT, nối neutral tải vào terminal ký hiệu "N" và phase tải vào terminal ký hiệu "OUT". Tiếp theo kết nối nút nhấn N.O. vào terminal PUSH ("IN" và "N") theo phương thức phù hợp với thiết kế. Sau cùng mới kết nối nguồn 230 Vac vào terminal AC IN: phase vào "L", neutral vào "N".

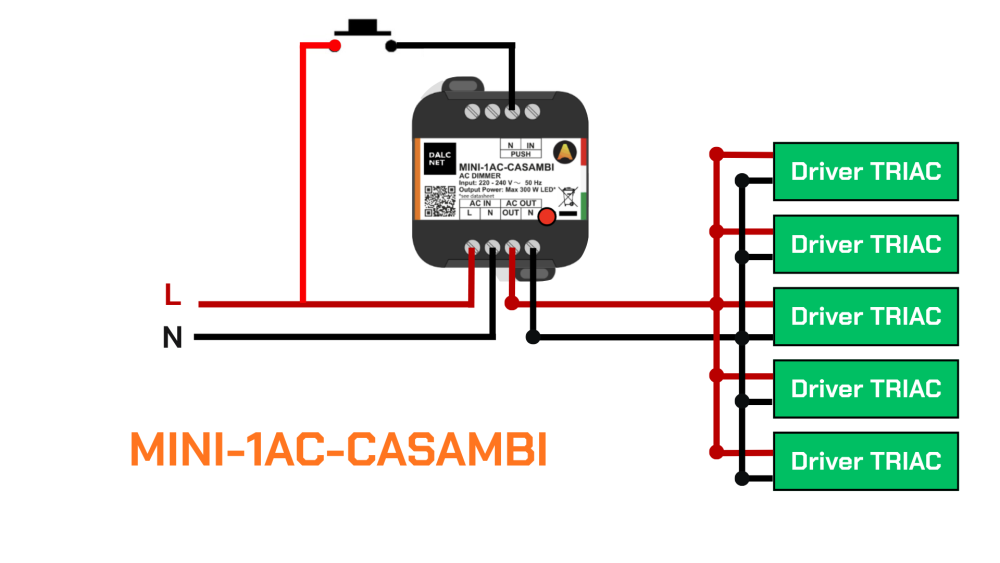

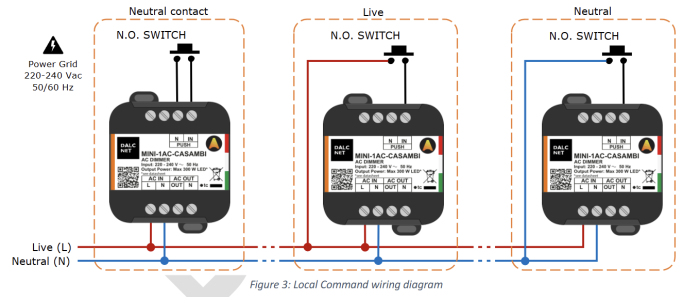

Có 3 phương thức kết nối nút nhấn. Phương thức Neutral contact: dây điều khiển nối như tiếp điểm neutral. Phương thức Live: nút nhấn N.O. nối trực tiếp với phase (L). Phương thức Neutral: nút nhấn N.O. nối với neutral (N). Lưu ý bắt buộc: terminal PUSH-N được kết nối nội bộ với AC IN-N, tức là terminal mang điện 230 Vac. Luôn ngắt nguồn trước khi chạm vào terminal PUSH. Thiết bị tự nhận dạng loại kết nối khi được cấp điện và tự cấu hình phù hợp.
Chiều dài cáp từ thiết bị đến tải LED khuyến nghị dưới 3 m để đảm bảo chất lượng tín hiệu dimming; tối đa cho phép 30 m nhưng phải kiểm tra thực tế hệ thống. Chiều dài cáp nút nhấn tối đa 30 m. Dùng cáp cách điện kép, không chạy chung với cáp SELV.
Sau khi đấu nối xong, cấp điện và mở Casambi app, chọn "Nearby Devices", tìm MINI-1AC-CASAMBI, thêm vào network và cấu hình profile theo tải đang dùng.
Bảo vệ đa lớp 4 cơ chế tích hợp, nhận diện tải tự động
MINI-1AC-CASAMBI tích hợp 4 lớp bảo vệ và phát hiện lỗi độc lập:
| Ký hiệu | Tên đầy đủ | Vị trí | Trạng thái mặc định |
|---|---|---|---|
| IFP | Input Fuse Protection | AC IN | Luôn bật (cầu chì nội 1A) |
| SCP | Short-Circuit Protection | AC OUT | Tắt theo mặc định (*) |
| SCD | Short-Circuit Detection | AC OUT | Bật |
| OCD | Open-Circuit Detection | AC OUT | Bật |
(*) SCP bị tắt mặc định vì một số loại tải có dòng khởi động (inrush current) cao có thể kích hoạt sai. Chỉ bật SCP qua app Casambi sau khi xác nhận loại tải tương thích. Với tải có inrush current lớn, nên dùng thêm inrush current limiter lắp trước ngõ ra.
Khi thiết bị được cấp nguồn lần đầu, MINI-1AC-CASAMBI tự nhận diện kiểu kết nối và tự cấu hình chế độ Trailing Edge phù hợp với tải đang nối. Hiệu suất tại tải định mức đạt trên 95%, công suất chờ dưới 0,5 W.
Ứng dụng MINI-1AC-CASAMBI
MINI-1AC-CASAMBI phù hợp nhất khi cần dimming công suất cao cho tải LED mains voltage 230 V trong hệ thống Casambi, không muốn dùng DALI và không muốn thêm nguồn DC riêng.
LED strip mains voltage 230 V là ứng dụng điển hình: strip loại này cắm thẳng vào 230 V, không cần driver DC. Với MINI-1AC-CASAMBI, toàn bộ đoạn strip tối đa 350 W có thể dim từ 5% đến 100% qua Casambi. Cửa hàng bán lẻ, lobby khách sạn, nhà hàng dùng LED strip cove lighting hoặc linear light là môi trường lý tưởng.

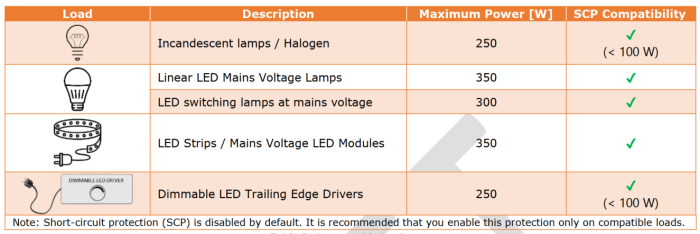

LED switching lamp và LED linear mains voltage lamp tối đa 350 W (300 W với switching lamp) trên một kênh. So với CBU-TED-LR giới hạn 70 W, MINI-1AC-CASAMBI phù hợp hơn cho circuit có nhiều bóng song song hoặc bóng công suất lớn hơn.
Driver LED trailing edge dimmable (tối đa 250 W) cũng tương thích. Trong trường hợp này, MINI-1AC-CASAMBI điều khiển input AC đến driver, driver điều chỉnh output DC đến LED. Đây là giải pháp khi muốn dùng driver có quality cao nhưng driver đó hỗ trợ trailing edge AC dimming tại input.
Mức dimming từ 5% cho phép tạo hiệu ứng accent light với LED strip mà không bị cut-off cứng như ON/OFF. Đường cong logarithmic trong Casambi app giúp mắt người cảm nhận dimming mượt hơn khi chuyển từ 100% về mức thấp.
Ứng dụng thực tế trong dự án
Trong thiết kế nội thất một chuỗi cà phê gồm 15 chi nhánh tại Hà Nội và TP.HCM, mỗi chi nhánh có 4 đoạn LED strip linear 230 V lắp trên trần cove, mỗi đoạn 60 W: SI lắp 4 MINI-1AC-CASAMBI vào tủ điện âm tường mỗi chi nhánh. Profile MINI AC (Log) được chọn để dimming mượt. Buổi sáng khai trương, scene sáng 80%; buổi tối, scene ấm 30% tạo không khí. Nhân viên chuyển scene từ iPhone qua Casambi app. Short-circuit protection được bật vì LED strip có mạch điện tử ổn định; khi một đoạn strip bị lỗi, SCP ngắt kênh và ghi nhận sự cố.
Trong dự án hành lang khách sạn 5 sao tại Đà Nẵng với 120 phòng, mỗi hành lang tầng có 8 LED linear pendant lamp mains voltage tổng công suất 200 W: SI dùng 1 MINI-1AC-CASAMBI mỗi hành lang. Timer trong Casambi network tự động dim về 15% từ 23:00 đến 06:00, bật lên 60% khi phát hiện chuyển động từ sensor trong cùng network. MINI-1AC-CASAMBI hoạt động ở nhiệt độ tủ điện hành lang đôi khi lên 45–50°C mùa hè; ở nhiệt độ này dòng output tự giới hạn xuống 1,3 A (vẫn đủ cho 200 W ở 230 V với hệ số công suất cao).
Kết luận
MINI-1AC-CASAMBI lấp khoảng trống công suất giữa CBU-TED-LR (100 W) và các giải pháp phức tạp hơn như DALI, mang đến dimming trailing edge 350 W cho tải LED mains voltage 230 V trong hệ thống Casambi với cấu hình đơn giản, lắp trong tủ điện tiêu chuẩn và made in Italy với đầy đủ chứng nhận CE.
Để được tư vấn lựa chọn dimmer Casambi phù hợp với tải và công suất dự án, liên hệ: Hotline 0918.918.755 | Email: sales@knxstore.vn
