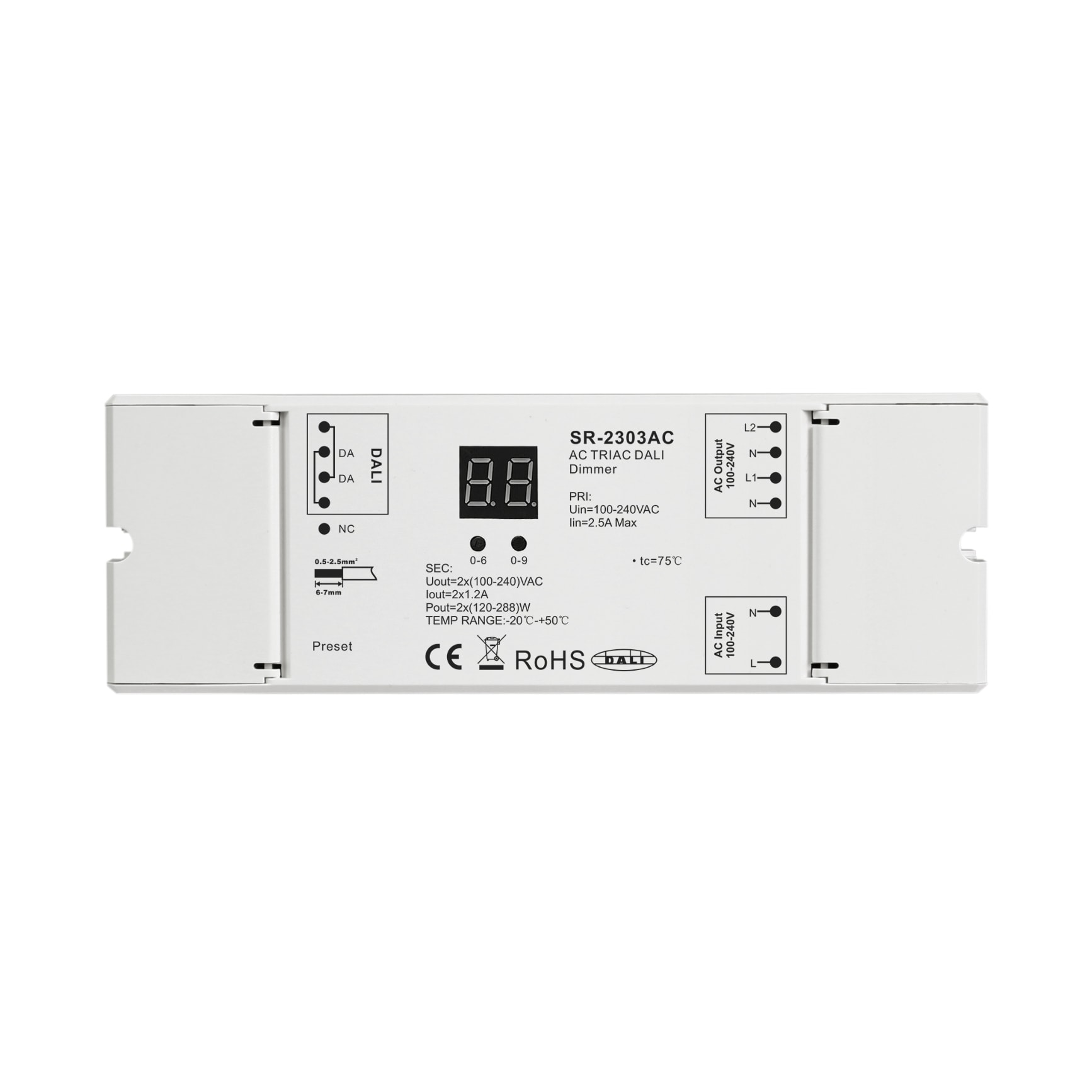

Sunricher SR-2303AC Đưa Đèn Incandescent Và LED Legacy Vào DALI-2 Qua Triac
Không phải tất cả công trình đều dùng LED driver DALI-2 mới. Nhiều hệ thống vẫn đang chạy đèn incandescent, halogen mains voltage, hoặc LED driver cũ không có DALI. SR-2303AC giải quyết vấn đề này: nhận lệnh DALI-2, phát Triac trailing edge để dim đèn AC trực tiếp.
2 kênh độc lập, mỗi kênh 288W, tổng 576W. Đủ cho 2 nhóm đèn độc lập trong 1 phòng hoặc 1 zone nhỏ.
Trailing Edge (Reverse-Phase) Dimming Nhẹ Hơn Cho LED Và Điện Tử
SR-2303AC dùng phương pháp trailing edge dimming (cắt pha lùi), khác với leading edge (cắt pha trước) phổ biến ở dimmer cũ.
So sánh 2 phương pháp:
| Trailing Edge | Leading Edge | |
|---|---|---|
| Cắt pha | Cuối chu kỳ AC | Đầu chu kỳ AC |
| Phù hợp | LED, điện tử | Incandescent, halogen biến áp |
| Nhiễu EMI | Thấp hơn | Cao hơn |
| Buzz/flicker | Ít hơn | Nhiều hơn |
| Quá trình khởi đầu | Mềm mại | Abrupt |
Trailing edge phù hợp hơn với driver LED có capacitor lọc bên trong, ít gây buzz (tiếng rè) hơn leading edge. Tuy nhiên cần xác nhận driver LED tương thích trailing edge trước khi lắp.
2 Kênh Độc Lập Dimming Riêng Từng Zone
SR-2303AC có 2 kênh Triac hoàn toàn độc lập. Cấu hình DALI:
- 2 địa chỉ DALI: kênh 1 và kênh 2 được địa chỉ riêng, dim độc lập
- 1 địa chỉ DALI: cả 2 kênh dim đồng bộ (parallel)

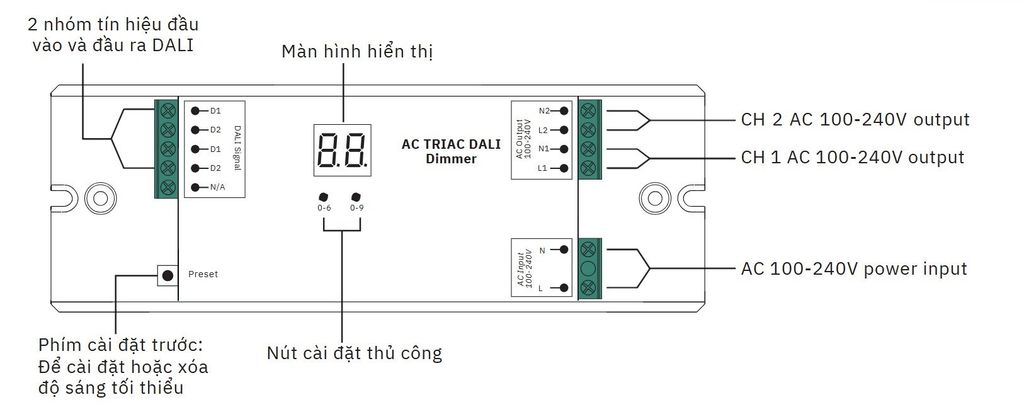

Cấu hình qua màn hình số (digital display) tích hợp trên thiết bị. Kỹ sư xem và đặt địa chỉ DALI trực tiếp mà không cần dụng cụ lập trình riêng.
Ứng dụng điển hình 2 kênh:
- Kênh 1: đèn downlight incandescent khu vực ngồi
- Kênh 2: đèn spot halogen khu vực trưng bày
Cả 2 dim về cùng DALI bus, lập trình scene riêng biệt trong Application Controller.
DALI-2 Certified Tương Thích Mọi Application Controller
SR-2303AC đạt DALI-2 certification (DALI Alliance ID: 10439), IEC 62386-101/102/207 (DT6). Không chỉ tương thích DALI-1, mà còn hoạt động native với DALI-2 Application Controller như:
- MAC131/132/134 (UIT IOT megaSCENE)
- Helvar 905/910/920/950
- SR-GW-EDA (Sunricher gateway)
- Casambi CBU-DA-1P
D4i certified: SR-2303AC truyền thông tin điện năng (power data) lên bus khi controller hỗ trợ D4i monitoring.
Lưu Ý Cần External DALI PSU
SR-2303AC không có DALI PSU tích hợp. Thiết bị cần được kết nối vào bus đã có nguồn từ:
- DALI PSU standalone: SR-2400P (Sunricher, 250mA)
- DALI PSU tích hợp trong controller: MAC131 (250mA/tuyến), Helvar 905 (240mA)
- CBU-DA-1P (100mA)
SR-2303AC tiêu thụ 2mA từ bus. Tính vào tổng dòng bus khi sizing PSU.
Sơ đồ kết nối

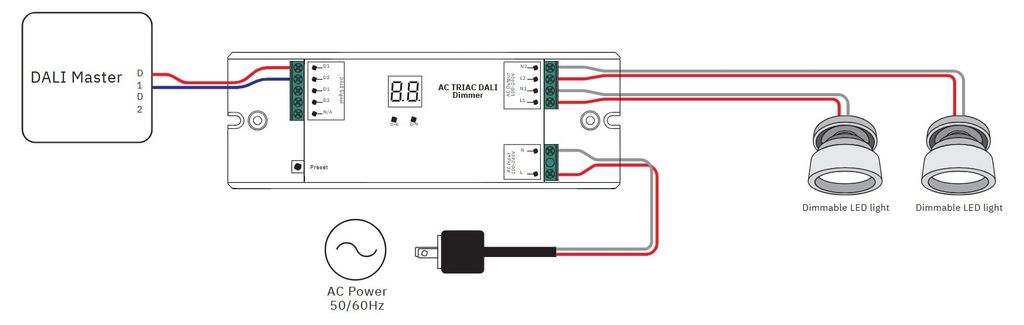

(1) Với đèn LED có thể dimming

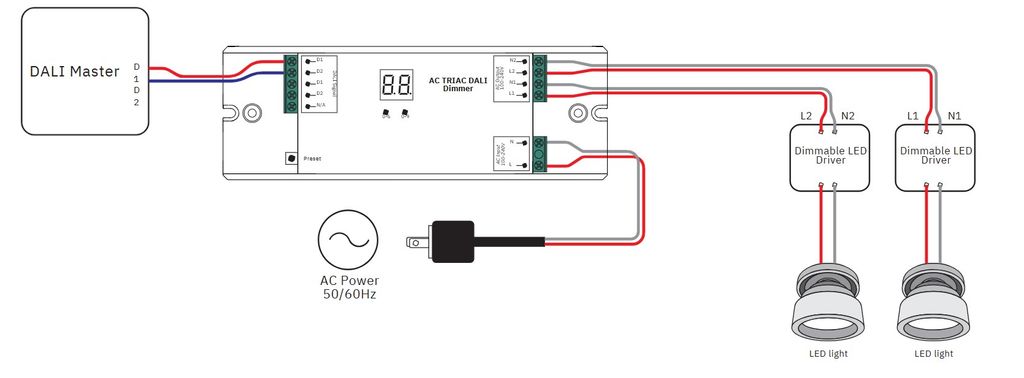

(2) Với driver LED có thể dimming
Khi Nào Nên / Không Nên Chọn SR-2303AC
Nên chọn khi:
- Retrofit đèn incandescent hoặc halogen mains voltage sang DALI-2
- LED driver cũ không có DALI nhưng có thể dim bằng Triac trailing edge
- Cần 2 kênh dim độc lập trong 1 module nhỏ
- Dự án DALI-2 cần tương thích tải AC mixed (incandescent + LED)
Không nên chọn khi:
- Đèn LED dùng constant current driver DALI: dùng driver DALI-2 DT6 trực tiếp, không cần Triac
- Tải fluorescent/CFL: Triac trailing edge không tương thích
- Cần dimming 1 kênh >288W: dùng SR-2303AC-1CH (1 kênh, 2.4A) hoặc giải pháp contactor
- Dự án DIN rail cần 4 kênh: SR-2303AC-4CH-DIN phù hợp hơn
- Chỉ cần on/off, không cần dim: SR-2701B (switch) đơn giản và rẻ hơn
Kết Luận
SR-2303AC là giải pháp retrofit DALI-2 cho đèn AC legacy: incandescent, halogen, và LED trailing-edge compatible. 2 kênh, 576W tổng, DALI-2 certified, D4i, màn hình số tích hợp. Cần DALI PSU ngoài. Với đèn LED mới dùng driver DALI-2 nội tích, không cần SR-2303AC. Với đèn LED cũ không có DALI hoặc đèn incandescent cần retrofit sang DALI-2, SR-2303AC là lựa chọn phù hợp. KNXStore phân phối SR-2303AC tại Việt Nam. Liên hệ để tư vấn giải pháp retrofit DALI-2.
