Casambi SAL-1032 - DALI Application Controller 32 driver cho dự án văn phòng hybrid

Trong các dự án văn phòng quy mô vừa, kỹ sư M&E thường đứng trước lựa chọn: triển khai hệ thống chiếu sáng thuần Casambi Ready (chi phí driver cao hơn) hoặc giữ driver DALI phổ thông và tìm cách kết nối chúng vào hệ thống điều khiển không dây. Nếu 1 tầng văn phòng có 20–32 điểm chiếu sáng DALI, bài toán là cần 1 node Casambi duy nhất đủ khả năng kiểm soát toàn bộ tầng, kết hợp với sensor và switch Casambi Ready mà không cần hệ thống DALI riêng.

SAL-1032 là câu trả lời cho quy mô đó. Phiên bản 32 địa chỉ trong dòng Salvador 1000 Series đủ để kiểm soát toàn bộ chiếu sáng 1 tầng văn phòng open-plan hoặc một khu vực thương mại vừa. Kết hợp với Casambi Ready sensor (CBU-ASD-LR) và switch (SC-TI-CAS hoặc Mpress V-42B220X), toàn bộ hệ thống điều khiển từ 1 app Casambi duy nhất.

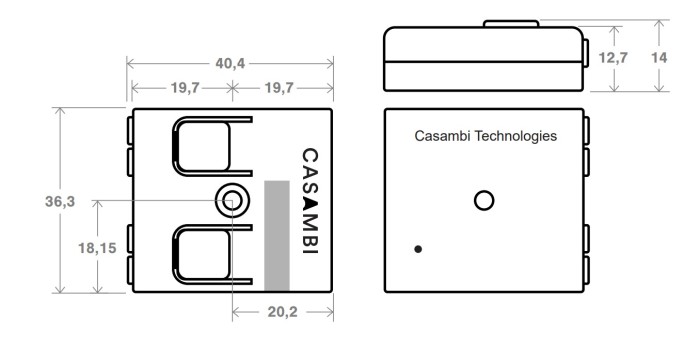

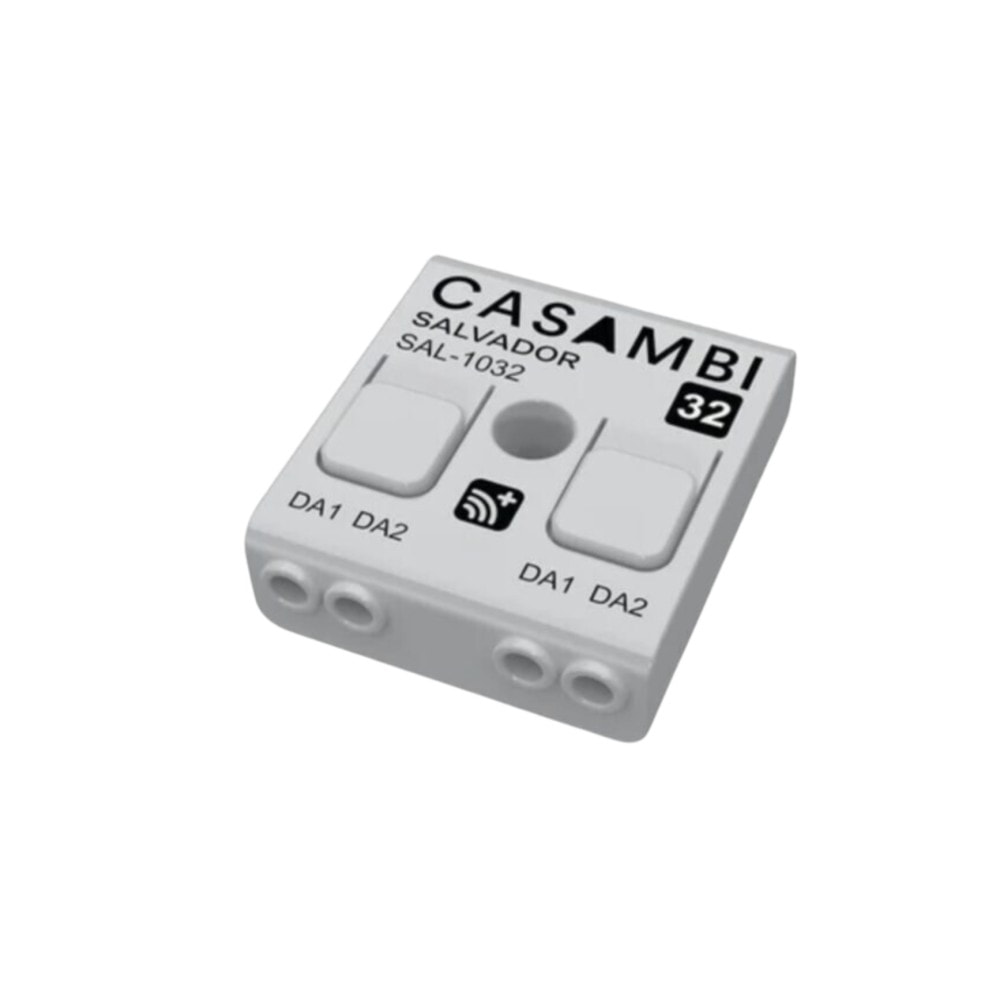

DALI master Salvador Casambi SAL-1032 1

SAL-1032 là gì và hoạt động như thế nào

SAL-1032 là DALI Application Controller phiên bản 32 địa chỉ trong dòng Salvador 1000 Series. Về phần cứng, SAL-1032 giống hệt SAL-1016 và SAL-1064: cùng kích thước, cùng cổng đấu nối, cùng firmware. Điểm khác biệt duy nhất là số lượng DALI address tối đa được phép discovery: 32 address cho SAL-1032, tương ứng tối đa 32 driver riêng biệt trên 1 bus.

Cơ chế hoạt động: SAL-1032 lấy nguồn từ DALI bus (bắt buộc có DALI PSU ngoài), tham gia Casambi network như 1 node BLE, rồi hoạt động như DALI master địa chỉ hóa driver. Mỗi driver được địa chỉ hóa thành 1 Casambi node độc lập, hiện ra trong app Luminaires tab như luminaire thông thường. Tổng node của 1 SAL-1032 với 32 driver đầy đủ là 33 node (1 Salvador + 32 driver).

Hỗ trợ đầy đủ DT6 (dimming), DT8 (tunable white, RGB, RGBW, XY color) và D4i (energy metering). Với D4i driver, SAL-1032 cho phép thu thập dữ liệu tiêu thụ điện và diagnostic từng driver riêng biệt, đưa lên Casambi Cloud qua CGW-001.

Điểm mạnh thực tế của SAL-1032 trong dự án hybrid là khả năng scene kết hợp: 1 scene Casambi có thể bao gồm cả driver DALI (qua SAL-1032) và Casambi Ready luminaire hoặc sensor, tất cả điều phối trong cùng 1 network, 1 app. Kỹ sư không cần lập trình song song 2 hệ thống.

Sơ đồ kết nối và lắp đặt SAL-1032

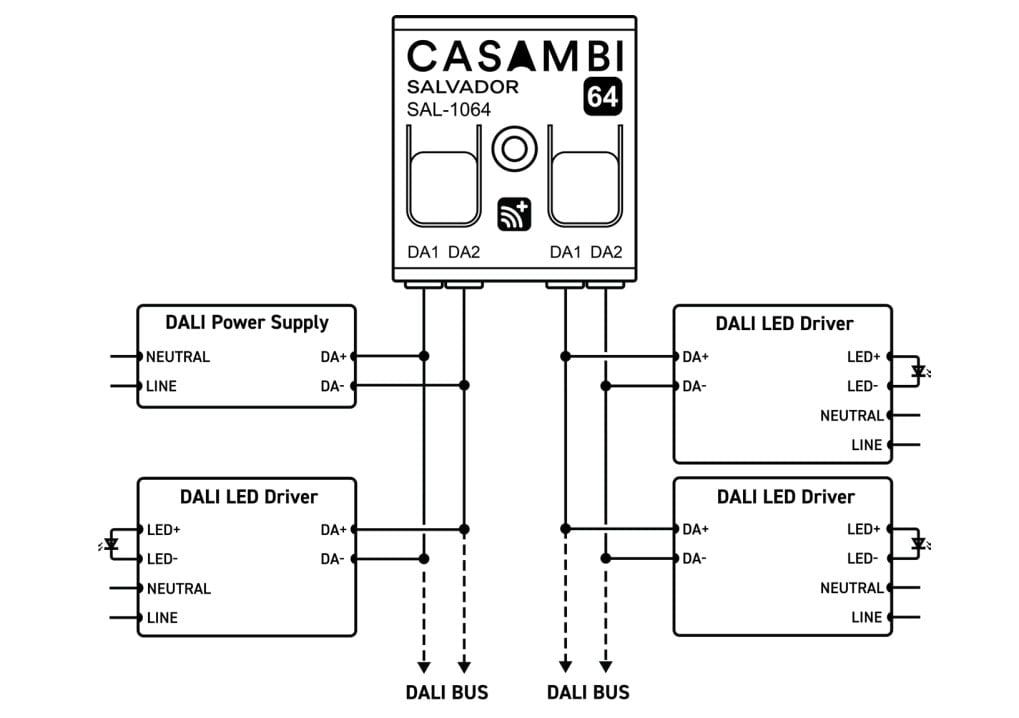

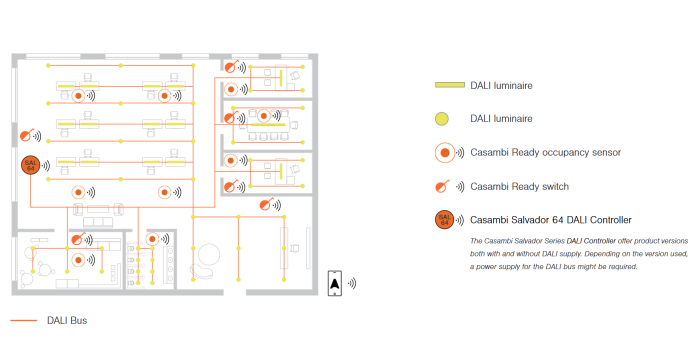

SAL-1032 gắn bắt vít vào vị trí thuận tiện trên bus DALI (tủ kỹ thuật trần, hộp junction). Hai bộ cổng DA1 DA2 đấu song song nội bộ, cho phép bus chạy qua thiết bị theo chuỗi. Kết nối DA1/DA2 không phân cực; DALI bus DC đơn giản hơn RS485 hay KNX TP.

Yêu cầu quan trọng nhất: PSU DALI ngoài phải được lắp và tổng dòng bus không vượt 250mA. Ở mức 32 driver DT6 thông thường (mỗi driver tiêu thụ khoảng 2mA dòng bus), PSU 250mA là đủ. Nếu dùng D4i driver có PSU tích hợp, phải tắt tất cả D4i PSU không cần thiết để tránh bus overcurrent.

Tuyệt đối không đấu DALI sensor hoặc DALI switch vào cùng bus. Sensor hiện diện hay đo lux cần dùng thiết bị Casambi Ready như CBU-ASD-LR (PIR + daylight) hoặc CBU-PIR-CR-DA (PIR + DALI relay output). Nút nhấn tường dùng SC-TI-CAS, Mpress V-42B220X hoặc các Casambi switch khác.

Sau khi đấu nối điện xong, quy trình pairing trong app: tạo Evolution network, More tab, Nearby devices, add SAL-1032, vào Gateways, chạy Discovery. Nếu sau đó bổ sung hoặc tháo driver vật lý, phải chạy lại Discovery để cập nhật.

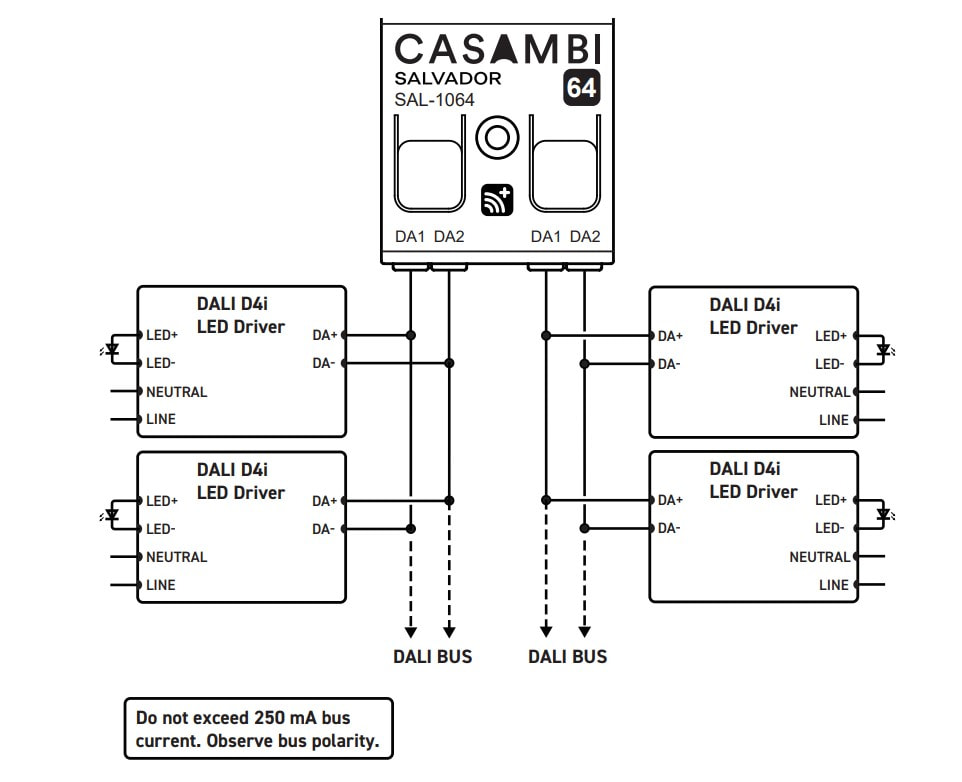

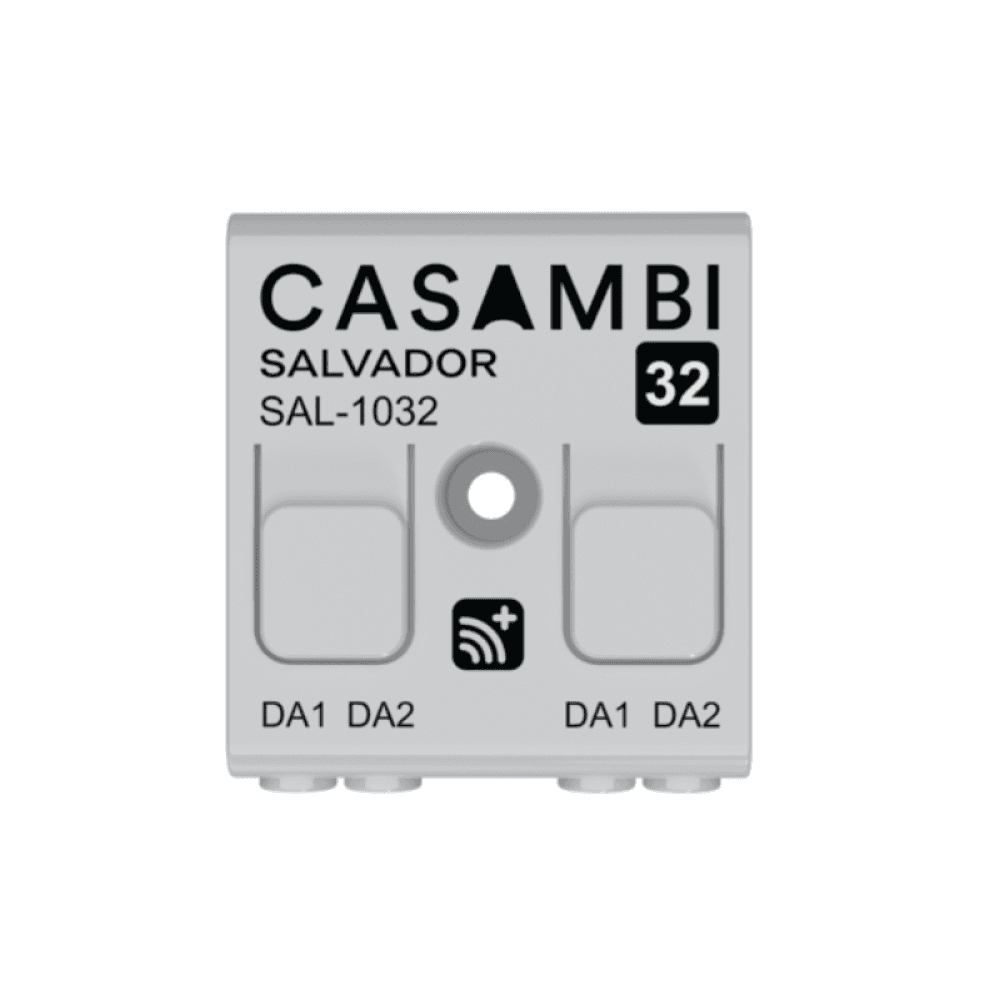

DALI master Salvador Casambi SAL-1032 2

DALI master Salvador Casambi SAL-1016 2

Hướng dẫn cấu hình cơ bản Salvador Casambi SAL-1032 trên app Casambi

  1. Tải và mở ứng dụng Casambi trên iOS hoặc Android.
  2. Vào mục Nearby Devices, tìm SAL-1032 và chọn Add to network để thêm vào mạng.
  3. Thực hiện quá trình discovery để gán địa chỉ cho tối đa 32 driver DALI.
  4. Thiết lập nhóm đèn, scene chiếu sáng hoặc lịch hoạt động trực tiếp trong ứng dụng.
  5. Với cấu hình nâng cao, tham khảo tài liệu kỹ thuật.

Ứng dụng của DALI master Salvador Casambi SAL-1032

SAL-1032 phù hợp nhất cho các khu vực có từ 17 đến 32 driver DALI trên 1 bus: văn phòng open-plan 1 tầng, khu showroom thương mại, phòng hội trường, trường học có 2–3 phòng học chung bus, hoặc tầng hầm để xe.

Điểm lựa chọn so với SAL-1016: khi số driver trên 1 bus nằm trong khoảng 17–32, SAL-1032 là model phù hợp. SAL-1016 sẽ bị giới hạn và không cho phép discovery đủ số driver. So với SAL-1064: khi dự án chỉ cần ≤32 driver trên 1 bus và không có kế hoạch mở rộng lên 33–64, SAL-1032 đủ nhu cầu.

Trước khi commissioning: xác nhận topology DALI (1 bus hay nhiều bus), số lượng driver thực tế, PSU DALI đủ công suất, và mạng Casambi đã ở chế độ Evolution.

Khách sạn boutique và nhà hàng: SAL-1032 phù hợp cho không gian có dưới 32 driver DALI, kết hợp đèn trang trí Casambi Ready để tạo scene ánh sáng theo giờ và theo khu vực mà không cần DALI controller chuyên dụng.

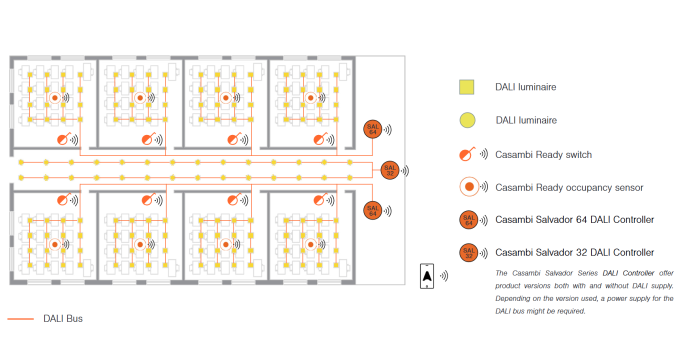

Trường học nhiều phòng: Kết hợp nhiều SAL-1032 trong cùng một mạng mesh, mỗi SAL-1032 quản lý một khu vực phòng học. Từng phòng điều khiển độc lập hoặc toàn khu điều khiển tổng thể, cải tạo theo từng giai đoạn không cần làm lại toàn bộ hệ thống.

Tích hợp BMS và Cloud: Nhiều mạng SAL-1032 riêng biệt liên kết qua Cloud Gateway hoặc kết nối local qua Ethernet Gateway với BACnet/IP, MQTT, KNX và ArtNet. Phù hợp cho công trình nhiều tầng, nhiều khu vực cần quản lý tập trung.

Kết luận

SAL-1032 là lựa chọn phù hợp cho văn phòng 1 tầng, khu thương mại và dự án hybrid cần kiểm soát 17–32 driver DALI từ mạng Casambi mà không cần DALI controller chuyên dụng. Khi dự án cần kiểm soát tối đa 64 driver trên 1 bus, xem SAL-1064.

Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

Phần cứng, firmware và kích thước hoàn toàn giống nhau. Điểm khác biệt duy nhất là số DALI address tối đa được phép: SAL-1016 giới hạn 16, SAL-1032 giới hạn 32, SAL-1064 giới hạn 64. Nếu kết nối nhiều driver hơn giới hạn của model và chạy Discovery, app sẽ báo lỗi "too many drivers" và dừng.

Không. Mỗi bus DALI chỉ có 1 DALI master (Salvador). Nếu dự án cần 33–64 driver trên 1 bus, dùng SAL-1064. Nếu cần nhiều hơn 64 driver, phải chia thành nhiều bus riêng biệt, mỗi bus 1 Salvador.

1 SAL-1032 chiếm 1 node, 32 driver địa chỉ hóa chiếm 32 node, tổng là 33 node. Trong network 250 node còn 217 node cho sensor Casambi Ready, switch, CBU và các Salvador khác. 1 network evolution có thể chứa nhiều SAL-1032 chừng nào còn trong giới hạn 250 node.

Có. Sau khi discovery, mỗi driver DALI là 1 luminaire Casambi. Scene, group và logic Casambi hoạt động giống hệt với Casambi Ready luminaire. Sensor CBU-ASD-LR có thể trigger scene bao gồm cả driver DALI và Casambi Ready luminaire cùng lúc.

Có. Nếu driver trên bus là D4i, SAL-1032 đọc dữ liệu energy metering và diagnostic. CGW-001 kết nối cùng Casambi network qua Ethernet, đưa dữ liệu lên Casambi Cloud, truy cập qua Casambi API.

Firmware Salvador riêng biệt với Casambi standard. Mỗi SAL-1032 cập nhật trực tiếp qua app Casambi, không truyền qua mesh. Thiết bị Casambi standard (CBU, sensor) trong network phải đặt trong tầm reach của thiết bị standard khác vì SAL-1032 không relay standard firmware update.
