Thương hiệu	Olfer
SKU	CBU-RLVF-1P

4.187.000đ
(Giá đã bao gồm VAT)

Make to order

Mô tả

Thông số	Giá trị
Nguồn cấp	AC 110–240 Vac, hoặc DC 24V, hoặc DC 12V (3 power supply modes)
Đầu ra	Voltage-free contact output (tiếp điểm khô N.O., VF1-VF2), tối đa 13A
Điện áp tối đa qua tiếp điểm	240 Vac / 24 VDC
Tải tối đa	đèn sợi đốt 13A; LED driver 6A; motor 3A; inrush 120A/20ms
Push button	1x N.O., cáp tối đa 100m (terminal PUSH)
Bluetooth	BLE 4.0/5.0, 2402–2483 MHz, +7 dBm, đến 150m, Long Range hỗ trợ

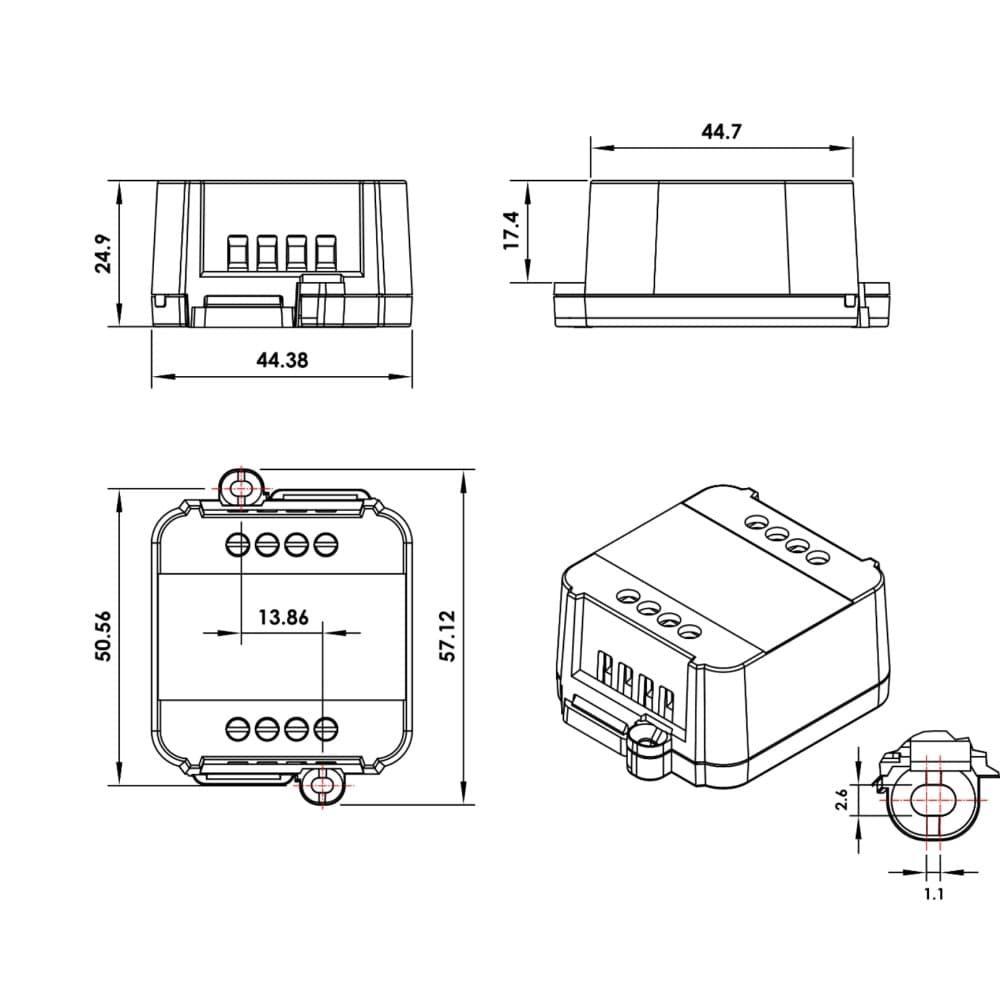

Kích thước	44 x 57 x 25 mm, 50g, IP20
Chứng nhận	CE, UKCA, RoHS, REACH

Thường được mua cùng

Sản phẩm này: Bộ điều khiển on/off LED Casambi 1 ngõ ra 13A, 1 ngõ vào nút nhấn Olfer - CBU-RLVF-1P

4.187.000đ

CBU-DA-1P - Bộ điều khiển DALI Casambi Olfer

4.865.000đ

Công tắc điều khiển 6 phím không dây Casambi Siqitech D1-CB01

6.380.000đ

Thông tin sản phẩm

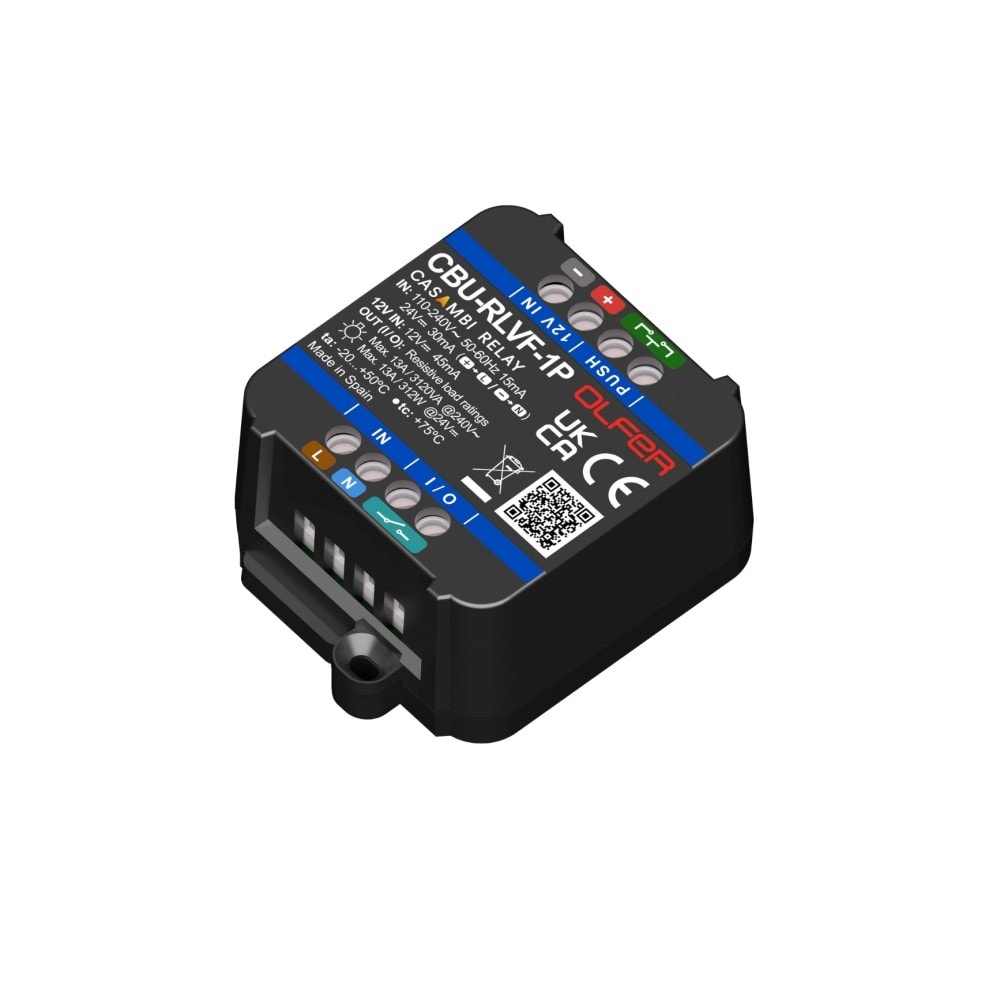

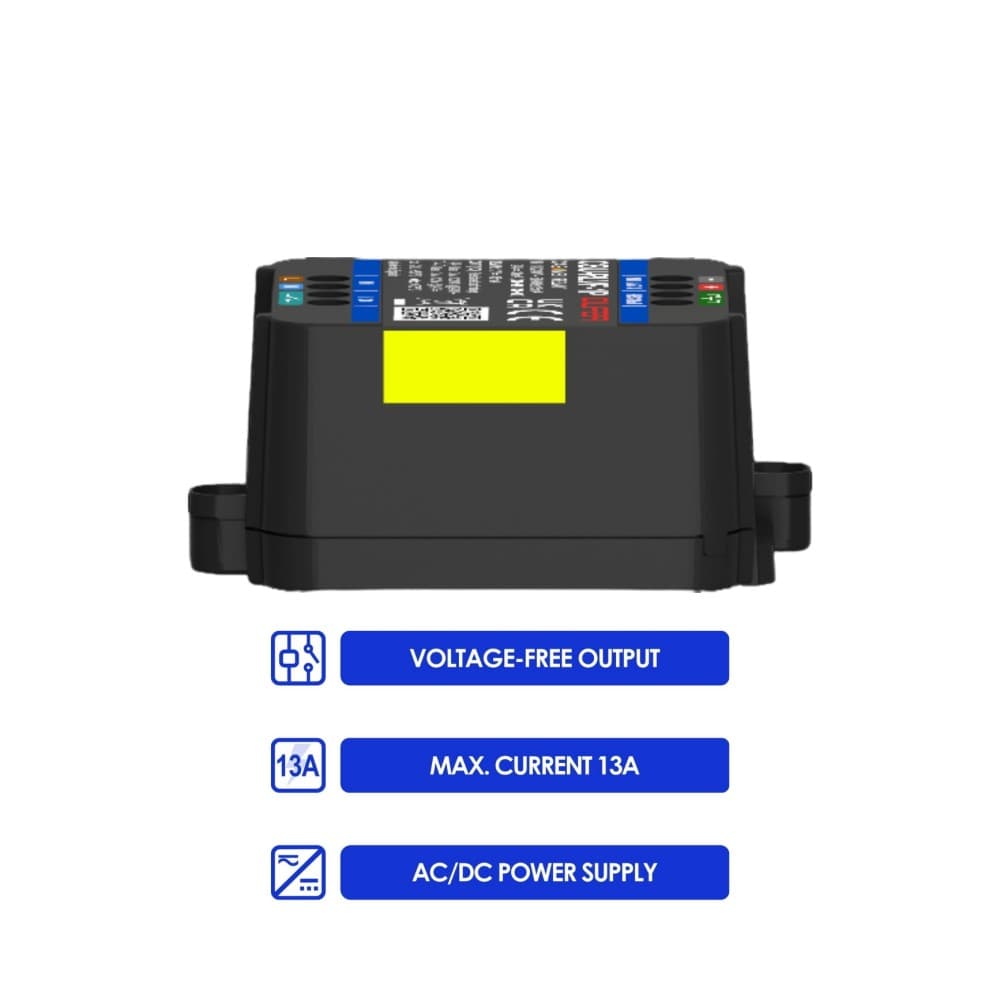

Olfer CBU-RLVF-1P - Relay Casambi Volt-Free 13A, Điều Khiển Chiếu Sáng, Cửa Cuốn và PLC

Không phải hệ thống nào cũng có đầu vào AC 220V hay DC 24V tiêu chuẩn để điều khiển. Cửa cuốn tự động có dry contact input riêng. Hệ thống HVAC thương mại nhận tín hiệu ON/OFF qua tiếp điểm điều khiển volt-free. PLC trong hệ thống tự động hóa chờ tín hiệu từ relay khô, không phải từ nguồn điện trực tiếp. Những thiết bị này cần relay có đầu ra tiếp điểm khô, hoàn toàn tách biệt khỏi nguồn cấp.

CBU-RLVF-1P của Olfer là Casambi relay với đầu ra volt-free (dry contact), tối đa 13A. Tiếp điểm VF1-VF2 hoàn toàn độc lập với nguồn cấp cho module điều khiển. Cùng thiết bị, có thể cấp nguồn từ AC 110-240V, 24VDC hoặc 12VDC, trong khi đầu ra kết nối vào bất kỳ hệ thống nào có dry contact input mà không cần biết điện áp điều khiển của hệ thống đó là bao nhiêu.

CBU-RLVF-1P là gì và hoạt động như thế nào

Volt-free output: nguyên lý và điểm khác biệt

Trong relay thông thường (switched live), đầu ra là dây L đã switch: điện áp nguồn được đóng/ngắt trực tiếp sang tải. Đầu ra phụ thuộc hoàn toàn vào điện áp nguồn đang dùng.

CBU-RLVF-1P hoạt động khác. Terminal I/O (VF1 và VF2) là hai đầu tiếp điểm của relay bên trong, hoàn toàn cách ly khỏi mạch nguồn cấp cho module. Khi relay đóng, VF1 và VF2 thông mạch với nhau. Khi relay mở, VF1 và VF2 hở mạch. Điện áp và chiều dòng chạy qua tiếp điểm này do hệ thống bên ngoài quyết định, không phải CBU-RLVF-1P.

Điều đó có nghĩa: nguồn cấp cho CBU-RLVF-1P (AC hoặc DC) và tín hiệu điều khiển qua VF1-VF2 là hai mạch hoàn toàn độc lập. Có thể cấp nguồn 12VDC cho module nhưng tiếp điểm VF kiểm soát một van solenoid chạy 24VDC. Hoặc nguồn AC 220V cho module, tiếp điểm VF kết nối vào đầu vào 0-10V của hệ thống HVAC. Giới hạn duy nhất là 240Vac / 24VDC là điện áp tối đa được phép qua tiếp điểm, và dòng tối đa phụ thuộc loại tải.

Ngoài volt-free, CBU-RLVF-1P cũng hoạt động với AC load hoặc DC load thông thường (xem ví dụ đấu nối trong wiring diagram của datasheet). Tính linh hoạt này làm nó trở thành relay Casambi duy năng nhất trong series Olfer.

Fixture profiles và chế độ điều khiển

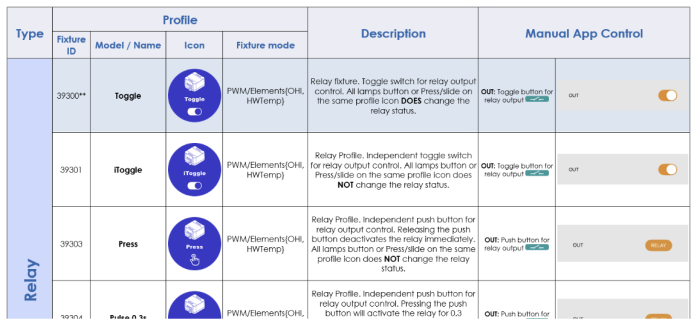

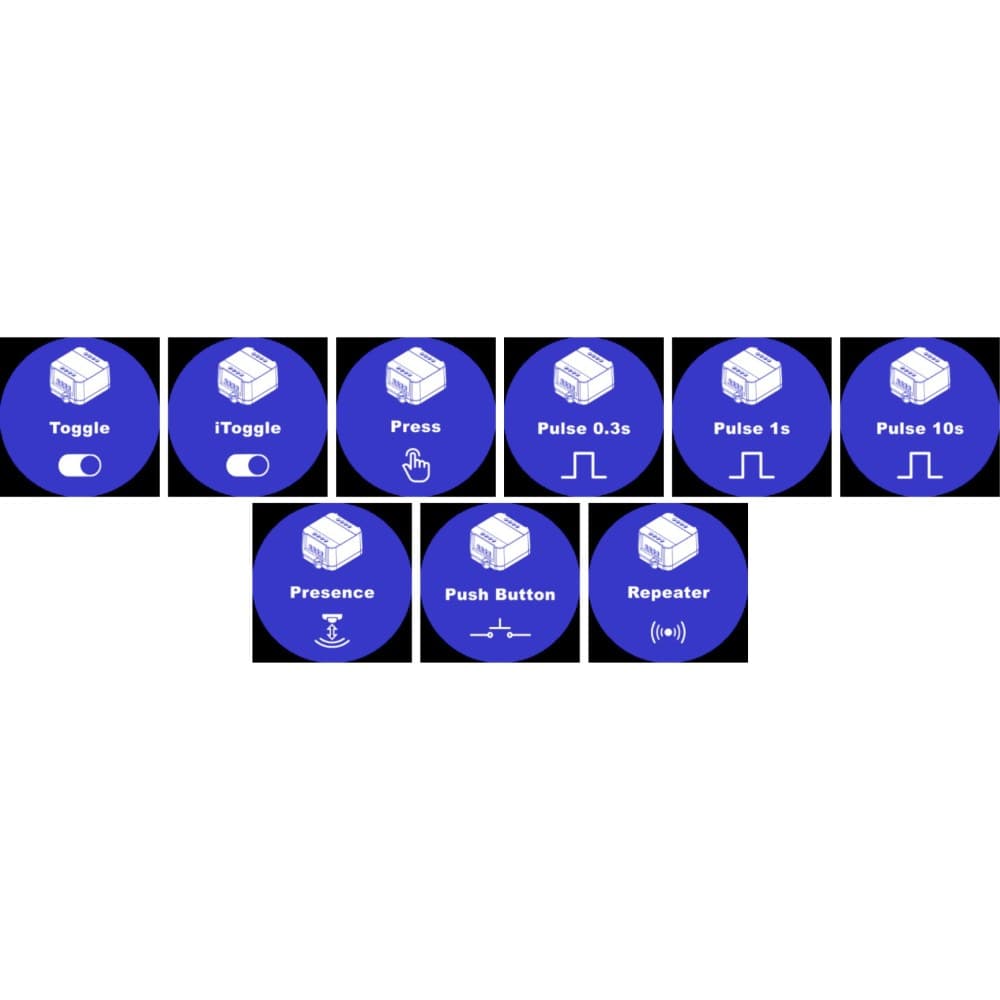

Profile mặc định Toggle (#39300). Các profile khác gồm iToggle, Press, Pulse (0.3s, 1s, 10s), Presence, Push Button và Repeater, cùng bộ profile với CBU-RL-2P nhưng áp dụng cho tiếp điểm volt-free thay vì switched live.

Profile Pulse đặc biệt hữu ích với cửa cuốn và hệ thống có đầu vào tín hiệu xung: Pulse 0.3s hoặc Pulse 1s cho một xung ngắn mỗi lần trigger từ app, đủ để kích hoạt relay trung gian hoặc PLC mà không giữ tiếp điểm đóng lâu.

Profile Press: tiếp điểm đóng khi nhấn giữ trong app hoặc push button vật lý, mở ngay khi nhả. Dùng cho ứng dụng cần giữ tín hiệu trong thời gian nhấn giữ.

Sơ đồ kết nối và lắp đặt CBU-RLVF-1P

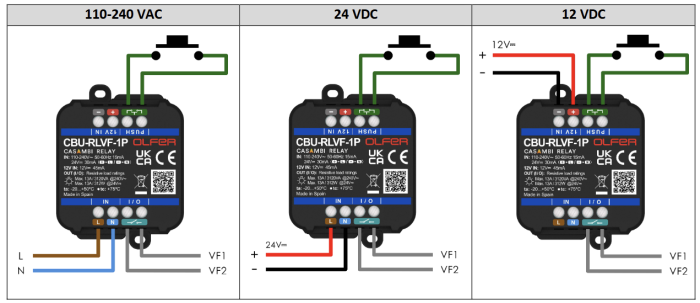

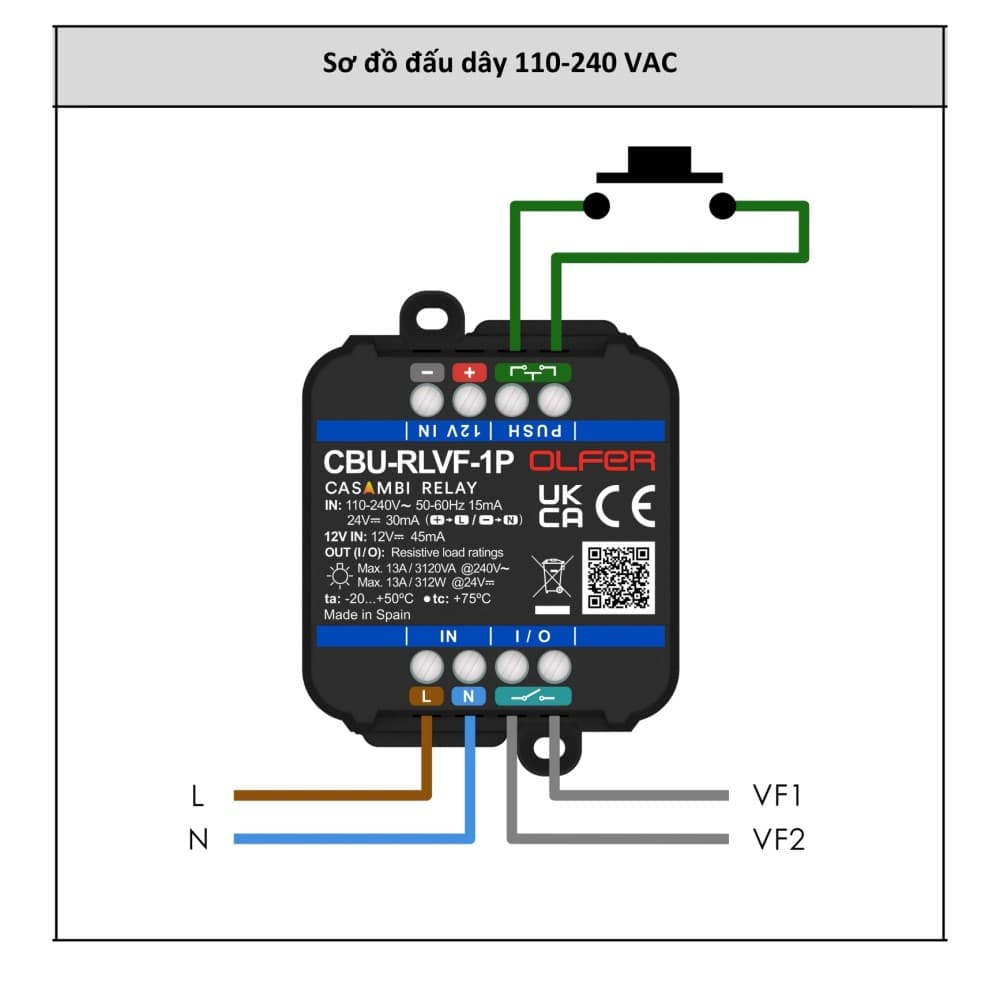

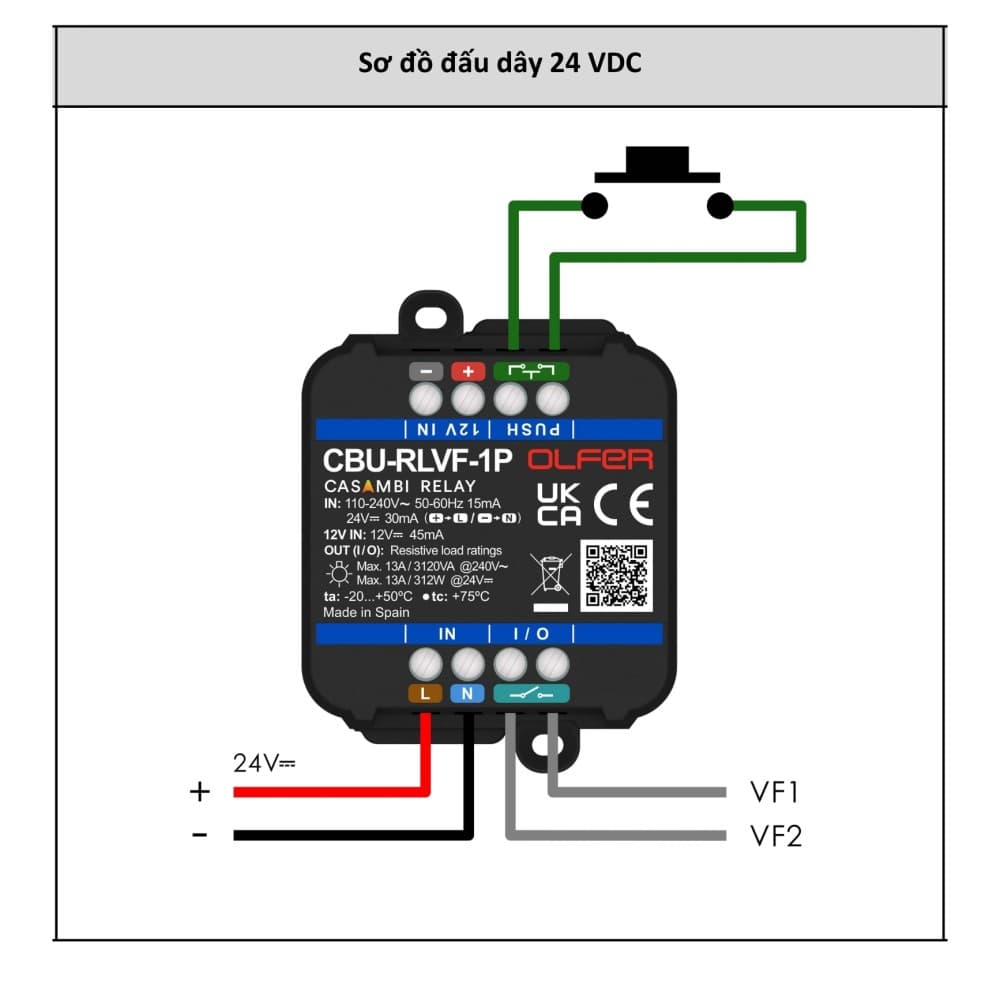

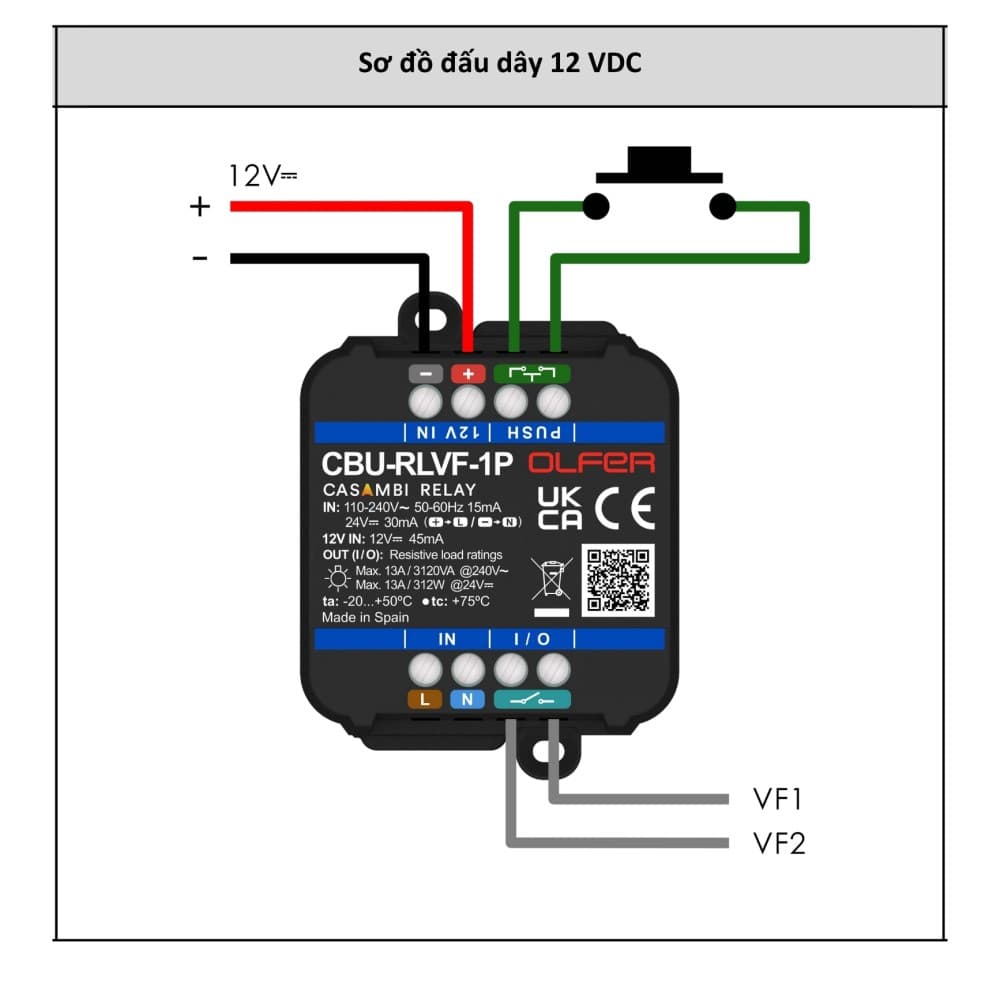

Terminal IN nhận nguồn (chọn 1 trong 3): AC dùng L và N; 24VDC dùng + và -; 12VDC dùng + và -. Terminal I/O là hai đầu tiếp điểm volt-free (VF1, VF2). Terminal PUSH là đầu vào push button N.O.

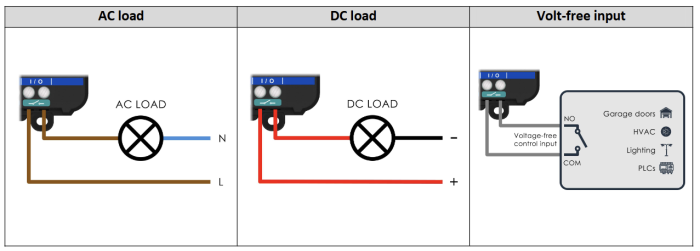

Cách đấu tải:

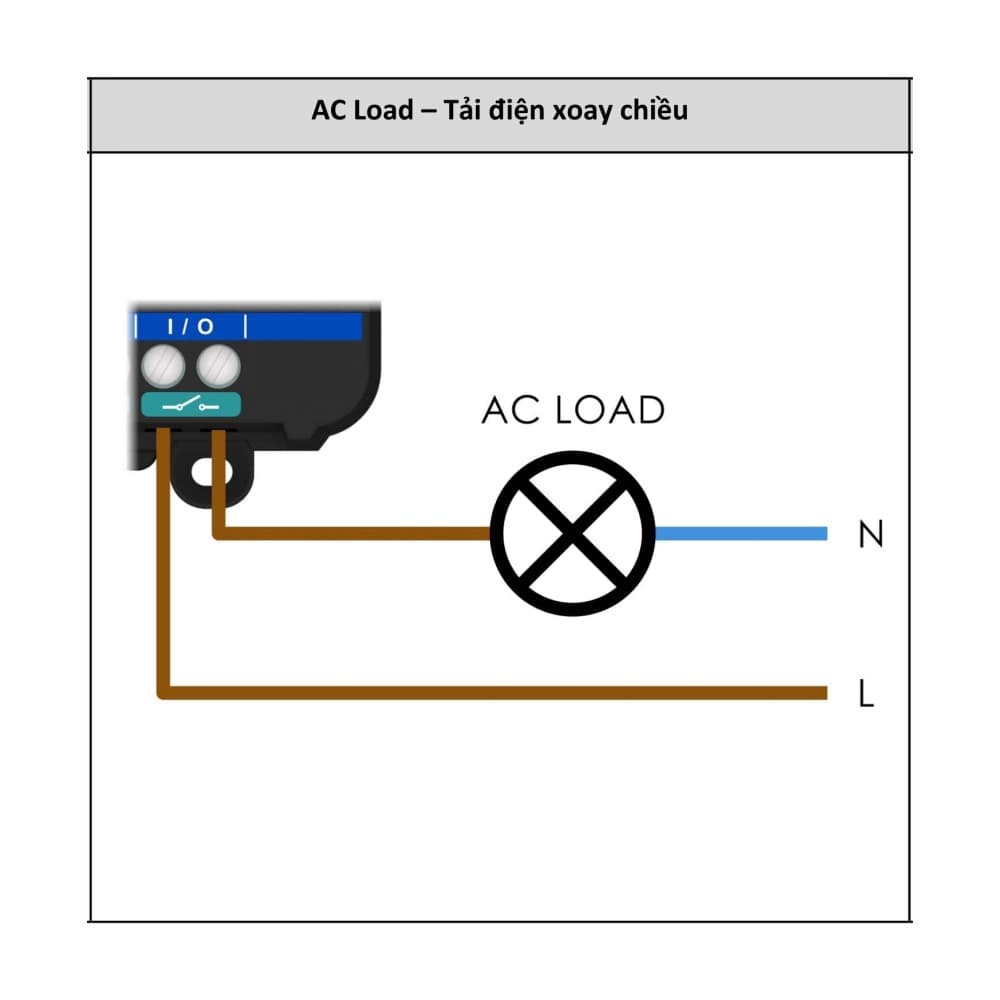

AC load: nối VF1 và VF2 nối tiếp trong mạch pha của tải. Neutral đi thẳng từ nguồn đến tải không qua tiếp điểm.

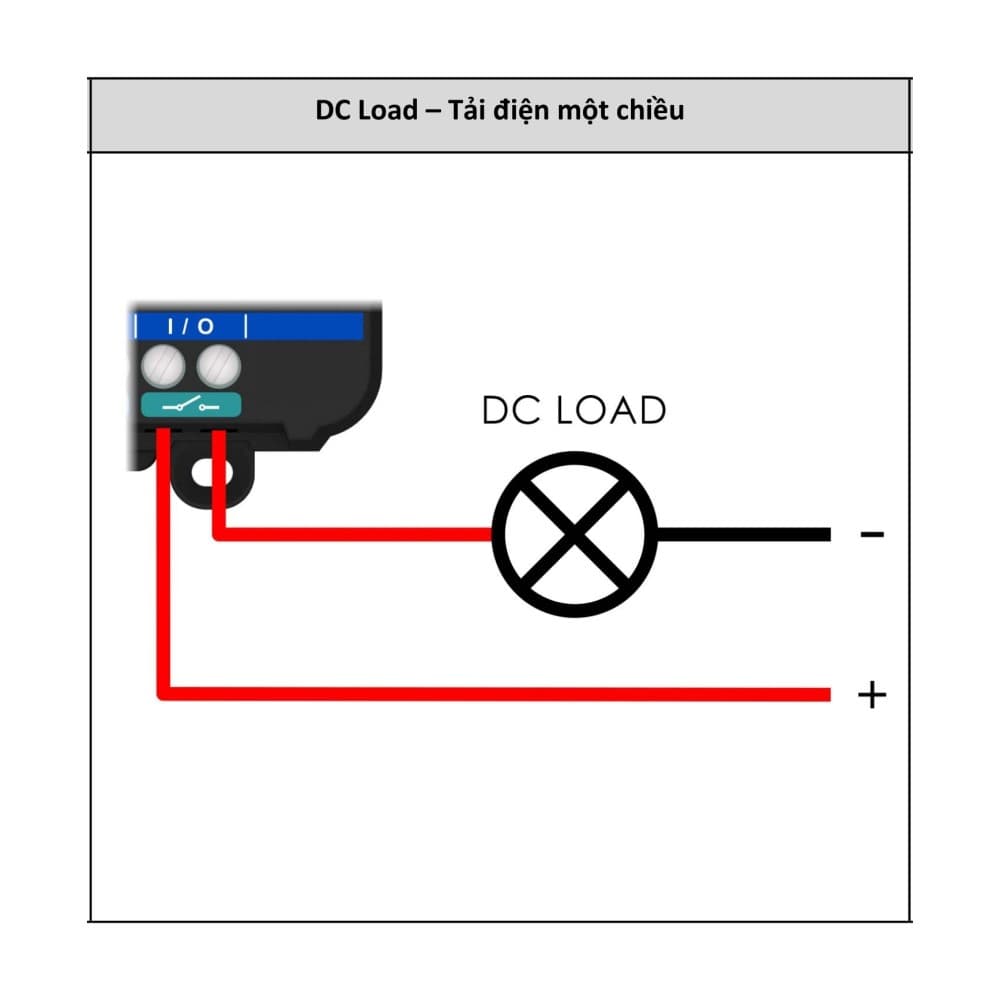

DC load: nối VF1 và VF2 nối tiếp trong mạch dương (+) của tải.

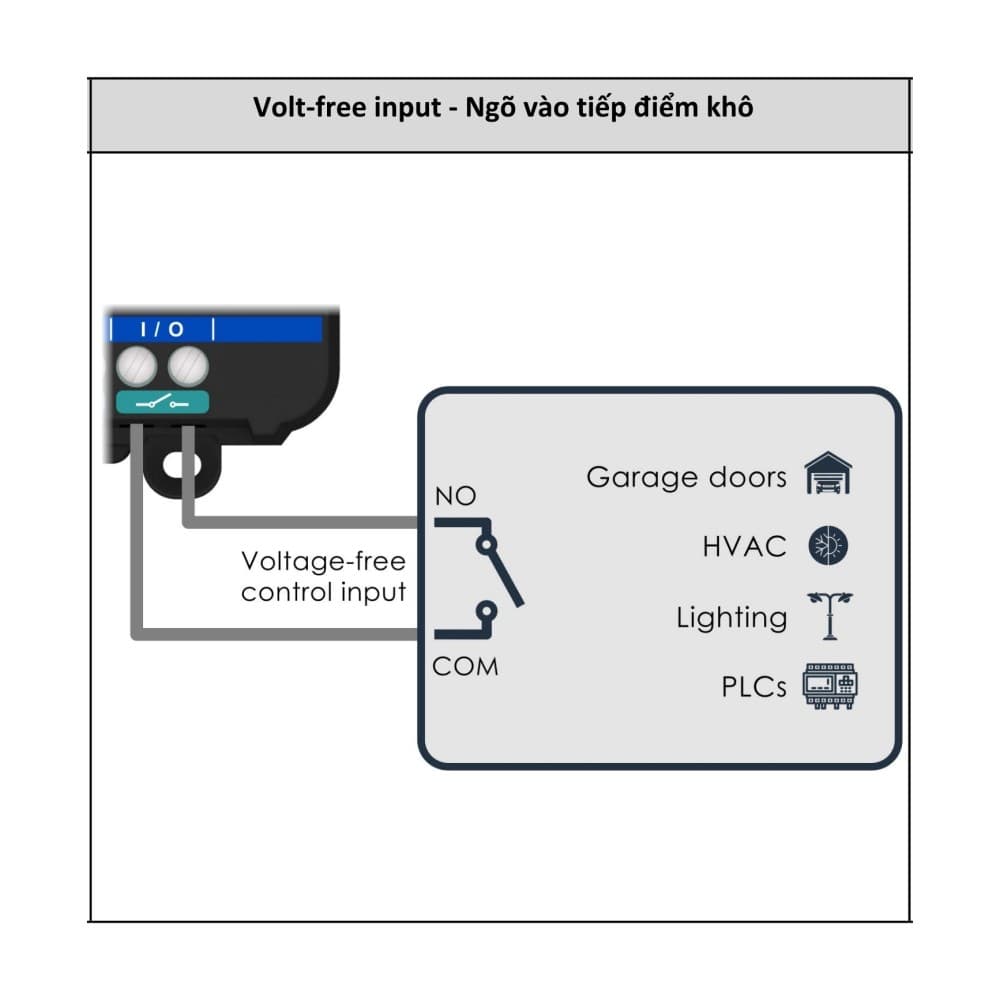

Volt-free input (dry contact): nối VF1 vào terminal NO và VF2 vào terminal COM của hệ thống đích (HVAC, cửa cuốn, PLC).

Push button: 1 nút N.O. vào terminal PUSH, cáp tối đa 100m. Không nối điện áp vào terminal PUSH.

Anten ở phía phải thiết bị. Không lắp trong vỏ kim loại kín.

Ứng dụng CBU-RLVF-1P

CBU-RLVF-1P phù hợp cho mọi tình huống cần tích hợp Casambi với hệ thống ngoài chiếu sáng hoặc hệ thống có đầu vào volt-free. Đây là relay Casambi duy nhất trong series Olfer có khả năng này.

Nguồn 12VDC mở thêm ứng dụng trong hệ thống an ninh, bảng điều khiển truy cập và thiết bị âm thanh dùng nguồn 12V, không cần bộ chuyển đổi điện áp thêm.

Chọn profile phù hợp trước commissioning: với cửa cuốn thường dùng Pulse; với HVAC on/off dùng Toggle hoặc iToggle; với PLC cần giữ tín hiệu dùng Press.

Ứng dụng thực tế trong dự án

Trong một tòa văn phòng tích hợp Casambi cho chiếu sáng, ban quản lý muốn dùng cùng hệ thống Casambi để bật/tắt điều hòa khu vực ngoài giờ làm. Hệ thống điều hòa thương mại có dry contact input ON/OFF trên bộ điều khiển. CBU-RLVF-1P được cấp nguồn 24VDC từ tủ điện kỹ thuật, tiếp điểm VF kết nối vào đầu vào ON/OFF của bộ điều khiển điều hòa. Facility manager bật/tắt điều hòa từ cùng app Casambi đang dùng cho đèn, đặt lịch timer kết hợp: đèn bật thì điều hòa bật, đèn tắt thì điều hòa tắt sau 30 phút.

Trong dự án thương mại nhỏ có cửa cuốn điện tại lối vào kho: CBU-RLVF-1P cấp nguồn AC từ ổ cắm gần đó, tiếp điểm VF nối vào đầu vào điều khiển của motor cửa cuốn. Profile Pulse 1s: mỗi lần nhấn nút trong app hoặc nút nhấn vật lý bên cửa, cửa nhận 1 xung điều khiển để mở hoặc đóng. Toàn bộ đội nhân viên dùng chung Casambi app để điều khiển cửa và đèn kho từ cùng giao diện, không cần remote cửa cuốn riêng.

Kết luận

CBU-RLVF-1P là relay Casambi duy nhất có đầu ra volt-free, mở ra khả năng tích hợp Casambi với hệ thống HVAC, cửa cuốn, PLC và bất kỳ thiết bị nào có dry contact input. Ba chế độ nguồn (AC, 24V, 12V) cho phép lắp đặt linh hoạt tùy hạ tầng sẵn có mà không cần thêm thiết bị phụ trợ.

Để được tư vấn thiết kế tích hợp CBU-RLVF-1P vào hệ thống của dự án, liên hệ: Hotline 0918.918.755 | Email: sales@knxstore.vn

Câu hỏi thường gặp

CBU-RL-2P switch dây pha L (switched live): điện áp nguồn trực tiếp đến tải qua relay. CBU-RLVF-1P cung cấp tiếp điểm khô (VF1-VF2) hoàn toàn tách biệt nguồn: không có điện áp nào từ module chạy qua tiếp điểm. Điện áp và dòng qua tiếp điểm do mạch bên ngoài cung cấp. Chọn CBU-RLVF-1P khi cần kết nối với hệ thống có dry contact input riêng (HVAC, PLC, cửa cuốn). Chọn CBU-RL-2P khi cần bật tắt tải AC/DC trực tiếp.

240 Vac hoặc 24 VDC. Không được dùng tiếp điểm VF cho điện áp cao hơn (ví dụ 380V hay 48VDC). Dòng tối đa phụ thuộc loại tải: 13A cho tải resistive, 6A cho LED driver, 3A cho motor.

Để phù hợp với hạ tầng nguồn sẵn có tại vị trí lắp đặt mà không cần thêm bộ chuyển đổi. Nếu tủ điện kỹ thuật chỉ có 12VDC (hệ thống an ninh, bảng truy cập), lấy nguồn 12VDC luôn. Nếu có 24VDC (phổ biến trong BMS), dùng 24VDC. Nếu có ổ cắm AC gần đó, dùng AC. Cùng một model, chọn nguồn tùy hạ tầng.

Có, nếu motor cửa cuốn có đầu vào dry contact ON/OFF (hoặc OPEN/CLOSE qua xung). Kết nối VF1-VF2 vào đầu vào điều khiển của motor. Dùng profile Pulse phù hợp với loại tín hiệu mà motor cửa cuốn yêu cầu (thường 0.3s hoặc 1s). Lưu ý: kiểm tra sơ đồ đấu nối của motor cửa cuốn để xác định terminal và loại tín hiệu cần trước khi kết nối.

Nguồn 12VDC để cấp cho module điều khiển: có. Tiếp điểm VF để điều khiển thiết bị 12VDC: có nếu dòng qua tiếp điểm ≤6A và điện áp ≤24VDC. Với 12VDC < 24VDC, tiếp điểm đáp ứng điều kiện điện áp. Kiểm tra dòng tiêu thụ của thiết bị cần điều khiển để xác nhận phù hợp.
