Core Smart Home Là Ai Và Dòng KNX Climate Gateway Gồm Những Gì
Core Smart Home là tên thương mại của Core Building Automation Technologies, công ty Thổ Nhĩ Kỳ chuyên thiết bị KNX cho tích hợp hệ thống tòa nhà, tập trung vào mảng điều hòa không khí. Toàn bộ dòng KNX Climate Gateway đạt chứng nhận KNX Certified, tuân thủ KNX S-Mode, System-B, và có application program database trên ETS Online Catalog nên kỹ sư cấu hình bằng ETS4, ETS5 hoặc ETS6 theo quy trình chuẩn, không cần phần mềm riêng của hãng.
Mỗi gateway kết nối 1:1 với một indoor unit: một indoor unit cần một gateway. Đây là kiến trúc chung của hầu hết giải pháp gateway điều hòa theo giao thức proprietary, cùng nhóm với dòng Intesis, nên về cách thiết kế và đếm số lượng thiết bị, kỹ sư không phải thay đổi tư duy khi chuyển sang Core.

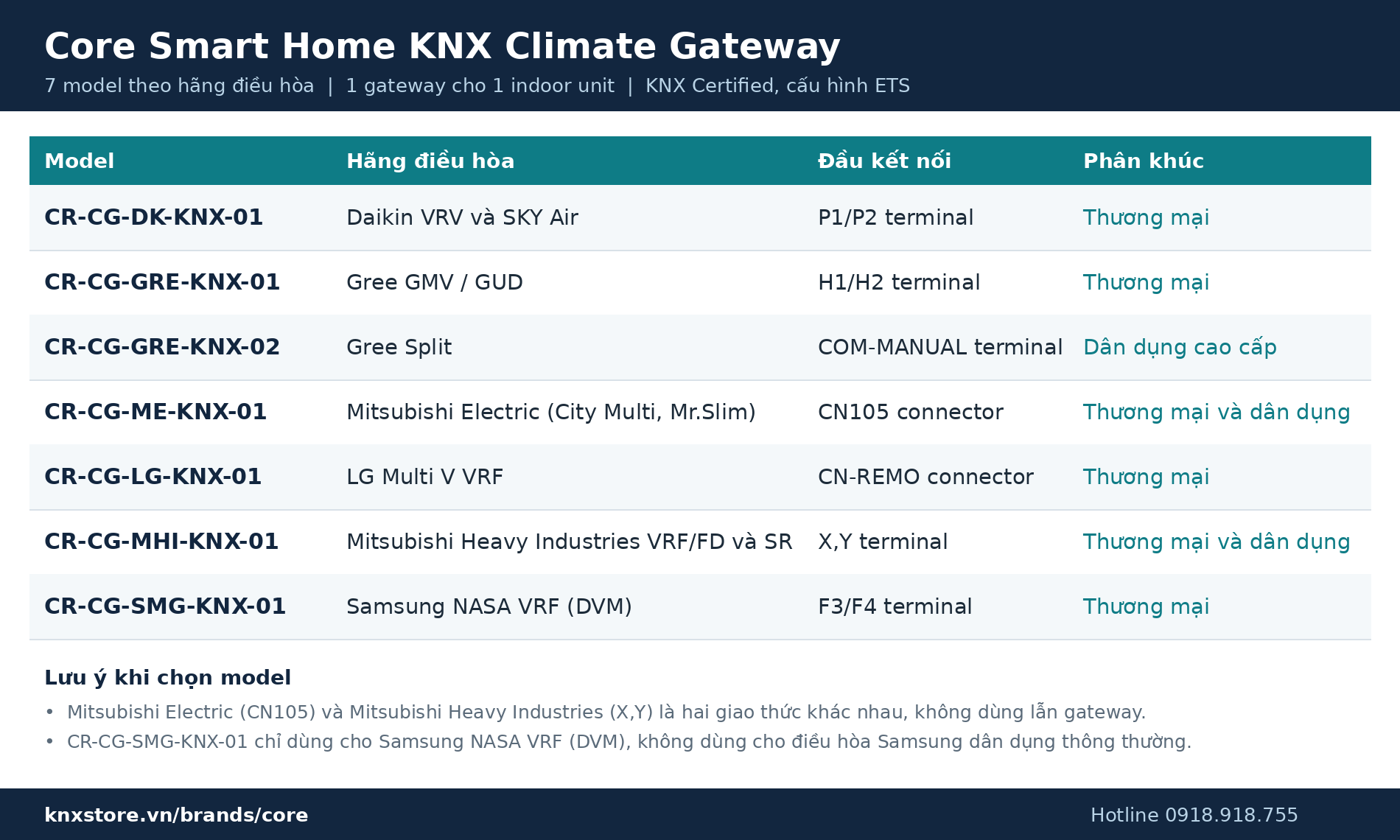

7 Model Cho 5 Hãng Điều Hòa
Dòng sản phẩm hiện có 7 model, mỗi model phát triển riêng cho giao thức của từng hãng:
Hai điểm dễ chọn nhầm. Mitsubishi Electric và Mitsubishi Heavy Industries là hai công ty riêng biệt với giao thức khác nhau, nên CR-CG-ME-KNX-01 và CR-CG-MHI-KNX-01 không dùng lẫn được. CR-CG-SMG-KNX-01 chỉ tương thích dòng Samsung NASA (mã model có chữ "N" ở vị trí thứ 4), không dùng được cho điều hòa Samsung dân dụng thông thường.
Thông Số Kỹ Thuật Và Lắp Đặt

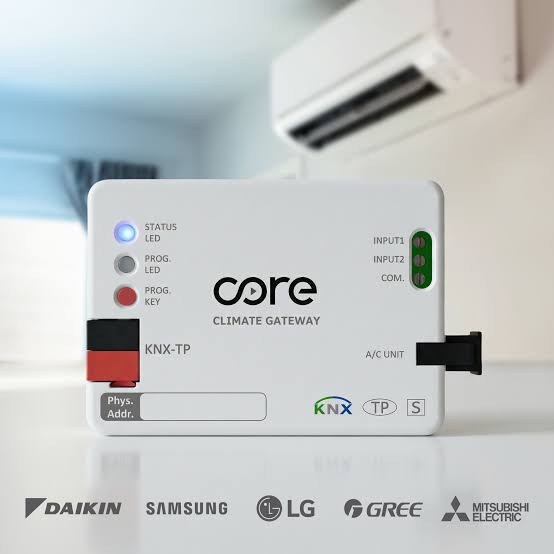

Cả 7 model dùng chung nền tảng phần cứng. Nguồn cấp lấy hoàn toàn từ bus KNX (29V typical), tiêu thụ tối đa 10mA, không cần nguồn 230VAC hay nguồn DC ngoài. Kích thước 68.5 x 49.0 x 19.7mm, gắn trong vỏ indoor unit bằng nam châm kết hợp bracket kim loại, không cần DIN rail hay tủ điện riêng. Mỗi gateway có 2 ngõ vào dry contact NO/NC cấu hình được, cấp bảo vệ IP20.
Thiết kế bus-powered có giá trị rõ rệt ở khâu thi công: không phải kéo nguồn phụ đến từng indoor unit, không cần aptomat riêng cho gateway, rút ngắn thời gian lắp trên công trình có nhiều dàn lạnh. LED2 nhấp nháy đỏ (chu kỳ 500ms) cho biết indoor unit đang lỗi hoặc mất kết nối với gateway, hữu ích khi commissioning.
Đấu Nối Theo Từng Hãng
Số dây và phân cực khác nhau theo giao thức, và cáp 1m đi kèm được thiết kế riêng cho từng model, không được cắt ngắn, nối dài hay thay bằng cáp khác. Daikin, MHI và Samsung dùng 2 dây không phân cực, đơn giản nhất. Gree dùng 4 dây không phân cực. LG dùng 3 dây có phân cực. Mitsubishi Electric dùng connector CN105 5-pin có phân cực, cần chú ý chiều khi đấu.
Bộ Object Chuẩn Và Object Riêng Theo Hãng
Mọi model đều có bộ object nền gồm On/Off, Mode (Auto/Heat/Cool/Fan/Dry), Fan Speed, Setpoint, trạng thái nhiệt độ phòng và Error Code. Phần khác biệt nằm ở object đặc trưng mà từng hãng cung cấp:
Samsung NASA có Turbo Mode và WindFree (DPT 1.002, mặc định tắt). WindFree chỉ hoạt động ở chế độ Cooling, còn Turbo Mode vô hiệu hóa điều khiển fan speed trong lúc chạy. Mitsubishi Heavy Industries có Energy Saving Function và High Power/Home Leave Function. LG có Swirl Mode cho cassette tròn và fan speed tới 5 cấp. Mitsubishi Electric có object "Control from Remote Control Disable", vô hiệu hóa remote vật lý bằng lệnh KNX, phù hợp khách sạn và văn phòng cần kiểm soát tập trung.
Đây cũng là lý do không dùng gateway sai hãng dù đầu kết nối vô tình khớp về vật lý: object đặc trưng không hoạt động và giao tiếp trên bus proprietary có thể lỗi không đoán trước.
Ví Dụ: Group Object Của CR-CG-DK-KNX-01 Trong ETS

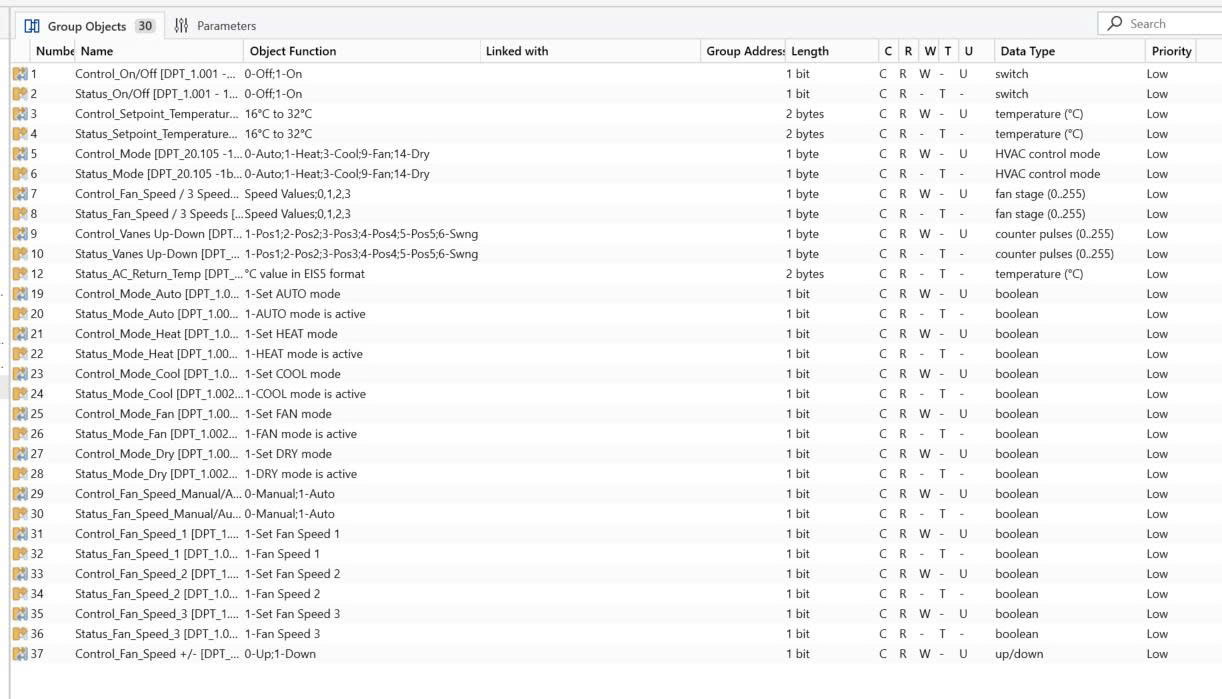

Để hình dung mức độ đáp ứng thực tế, đây là danh sách group object của CR-CG-DK-KNX-01 (Daikin VRV/SKY Air) khi mở trong ETS, tổng cộng 30 object:
- On/Off, Setpoint và Mode: mỗi loại có cả object Control và Status. Setpoint dải 16°C đến 32°C, Mode dùng DPT 20.105 với 5 chế độ Auto, Heat, Cool, Fan, Dry.
- Fan Speed: 3 cấp tốc độ (giá trị 0 đến 3), có object riêng cho từng cấp, chuyển Manual/Auto và tăng/giảm (+/-).
- Cánh đảo gió (Vanes Up-Down): 5 vị trí cố định cộng chế độ Swing, có Status phản hồi.
- Nhiệt độ hồi (AC Return Temp): đọc nhiệt độ về dạng 2 byte để hiển thị hoặc làm điều kiện logic.
- Object bit theo từng mode: mỗi mode có một object bit Control và một object bit Status riêng, thuận tiện khi gán cho nút nhấn, scene hoặc visualization.
Danh sách trên đủ cho các kịch bản điều khiển và giám sát phổ biến của công trình: bật tắt theo lịch, set nhiệt độ từ thermostat, đổi mode theo scene, hiển thị trạng thái trên màn hình điều khiển. Danh sách object thực tế còn thay đổi theo tham số cấu hình trong ETS, nên kỹ sư nên mở database của đúng model trước khi chốt thiết kế.
Core Và Intesis: Chi Phí Và Phạm Vi Áp Dụng
Về mô hình kỹ thuật, Core và Intesis cùng nhóm: gateway 1:1, bus-powered, cấu hình ETS. Khác biệt thực tế mà kỹ sư cần cân nhắc nằm ở hai điểm.
Chi Phí Trên Mỗi Indoor Unit
Tại thời điểm viết bài (10/2026), giá niêm yết trên KNXStore cho gateway Core là 6.640.000đ/bộ ở các model Daikin P1/P2, Gree, LG, MHI, Samsung và Mitsubishi Electric. Cặp so sánh cùng giao thức ở nhóm Daikin là Intesis INKNXDAI001R000, cùng kết nối cổng P1P2 cho VRV và SKY Air, niêm yết 10.623.000đ (đã gồm VAT). Chênh lệch 3.983.000đ mỗi bộ, tương đương khoảng 37% so với giá Intesis. Với dự án 40 indoor unit Daikin VRV, khoảng chênh này lên tới gần 160 triệu đồng ở hạng mục gateway.
Giá hai bên thay đổi theo thời điểm và số lượng, nên báo giá theo dự án vẫn là căn cứ chính xác. Với các hãng còn lại (Gree, LG, MHI, Mitsubishi Electric, Samsung), mỗi hãng có model Intesis tương ứng riêng, nên chênh lệch cụ thể cần đối chiếu theo từng cặp.
Khi Nào Chọn Core, Khi Nào Chọn Intesis
Core là lựa chọn phù hợp ở nhóm VRF/VRV và máy lạnh thương mại mà dòng 7 model phủ tới: Daikin VRV/SKY Air, Gree, LG Multi V, Mitsubishi Electric, MHI và Samsung NASA, đặc biệt khi dự án có nhiều indoor unit và cần tối ưu chi phí gateway. Với Daikin split dùng cổng S21, hiện chưa có model Core tương ứng, nên Intesis vẫn là lựa chọn đúng. Intesis cũng phù hợp hơn khi dự án cần các tính năng cụ thể như scene lưu sẵn hay bộ đếm giờ chạy.
Nếu dự án dựa vào các tính năng cụ thể như scene lưu sẵn trong gateway hay bộ đếm giờ chạy phục vụ bảo trì filter (có ghi trong tài liệu INKNXDAI001I000), nên đối chiếu object list của model Core tương ứng trong ETS database trước khi chốt, vì thông tin công khai của dòng Core và danh sách object mặc định của CR-CG-DK-KNX-01 trong ETS không hiển thị hai tính năng này.
Lưu Ý Khi Commissioning
Quy trình ETS thống nhất cho cả dòng: tải database từ ETS Online Catalog theo mã model, thêm thiết bị và gán địa chỉ, cấu hình tab Parameters (Master/Slave nếu dùng chung remote hãng, bật tắt Turbo/WindFree/Energy Saving, chọn fan speed DPT và số cấp), gán group address trong Communication Objects, download rồi test trực tiếp trên indoor unit.
Điểm hay vấp khi ghép với thermostat KNX bên thứ ba là DPT của fan speed. CR-CG-SMG-KNX-01 và CR-CG-MHI-KNX-01 mặc định dùng DPT 5.100 (FanStage), trong khi một số model khác dùng DPT 5.001 hoặc 5.010. Cần xác nhận thermostat hỗ trợ đúng DPT từ giai đoạn thiết kế, tránh phải sửa lúc nghiệm thu.
Kết Luận
Dòng KNX Climate Gateway của Core Smart Home cho SI và ME Contractor một lựa chọn song song với Intesis ở nhóm điều hòa VRF/VRV, chọn theo hãng điều hòa và ngân sách dự án: cùng kiến trúc 1:1, bus-powered, KNX Certified, cấu hình ETS chuẩn, với chi phí trên mỗi indoor unit thấp hơn. Điểm cần kiểm tra trước khi chốt là hãng điều hòa của dự án có nằm trong 7 model hay không, và object list có đáp ứng các tính năng dự án yêu cầu hay không.
Xem toàn bộ dòng sản phẩm tại trang thương hiệu Core. Liên hệ KNXStore.vn để được tư vấn chọn đúng model theo hãng điều hòa và báo giá theo số lượng indoor unit của dự án.
