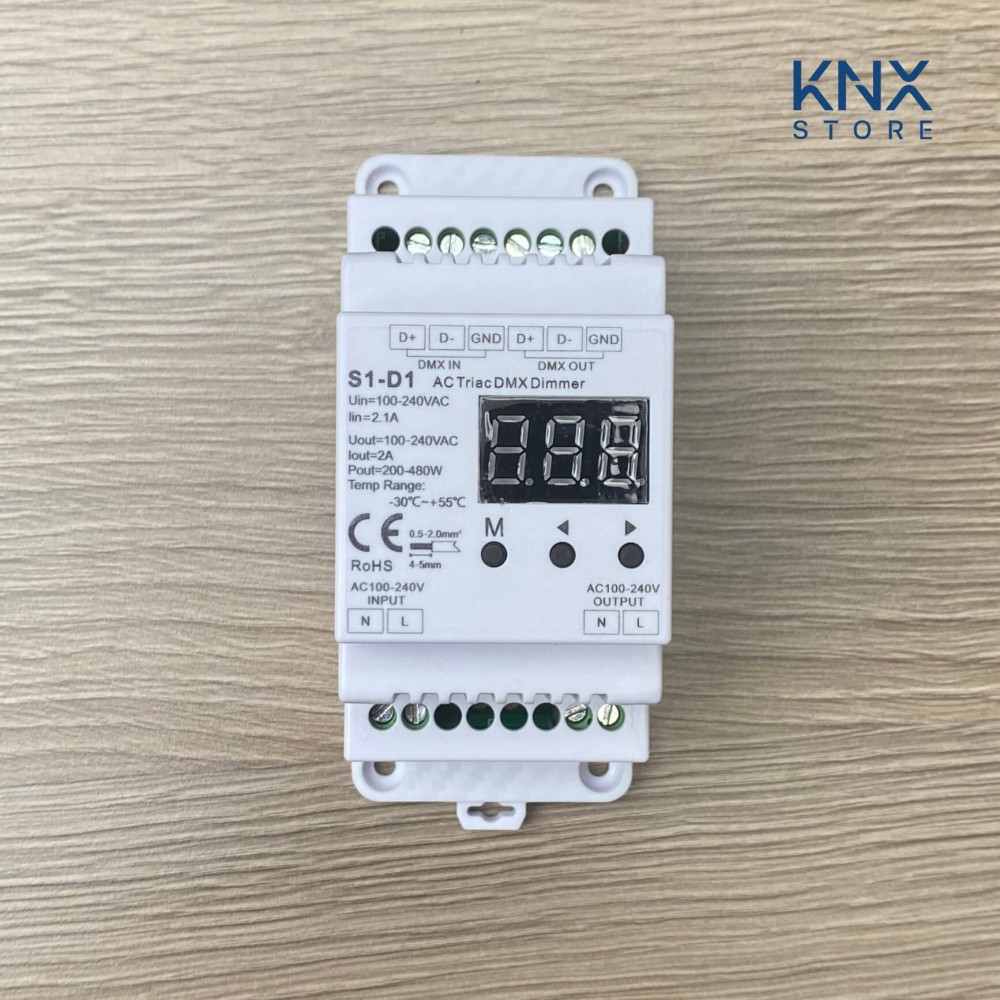

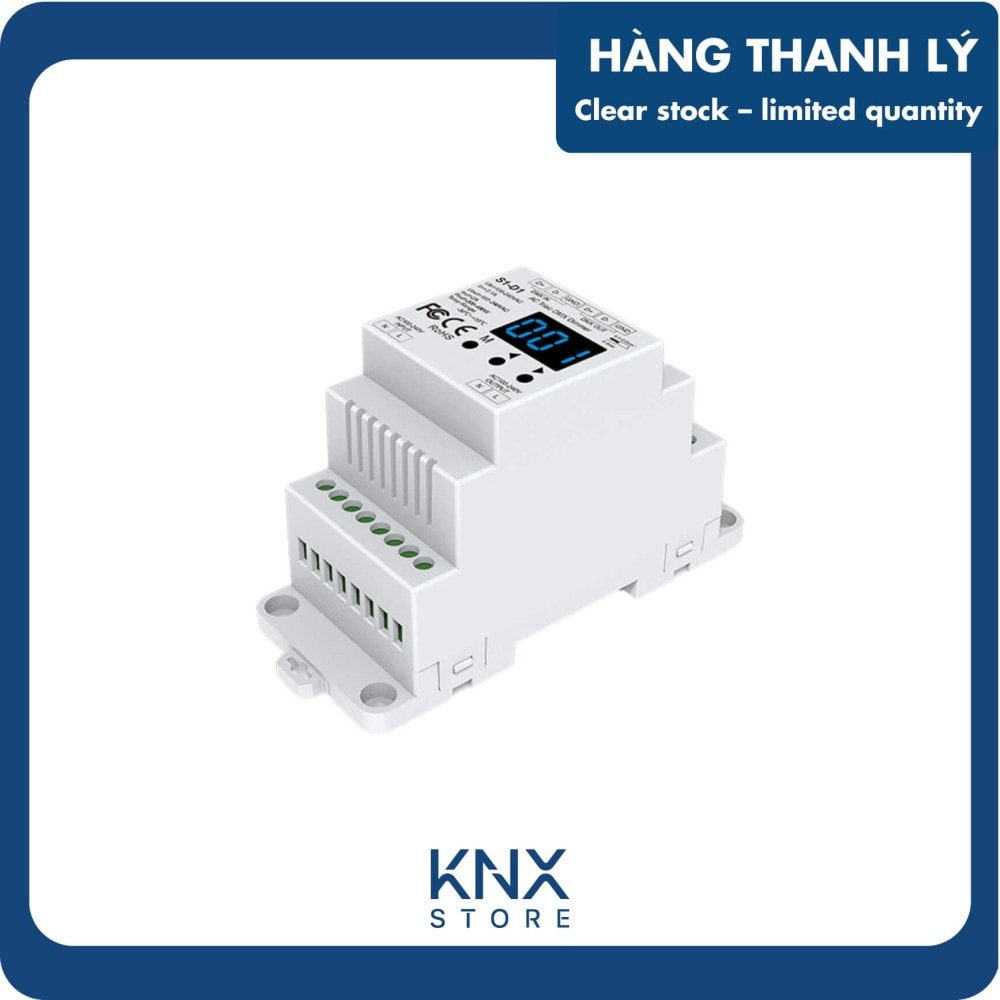

Bộ điều khiển dimmer DMX S1-D1 là gì?
- S1-D1 là bộ dimmer DMX AC 1 kênh sử dụng công nghệ Triac (phase-cut), thiết kế để điều khiển trực tiếp các loại đèn LED dim AC, đèn sợi đốt và đèn halogen. Thiết bị hỗ trợ đầy đủ giao thức DMX512 và RDM, cho phép cấu hình, giám sát và vận hành linh hoạt trong các hệ thống chiếu sáng chuyên nghiệp.
- S1-D1 phù hợp cho các ứng dụng chiếu sáng sân khấu, kiến trúc, nhà hàng – khách sạn và các công trình cần điều khiển dimmer AC chính xác, ổn định.
Đặc điểm nổi bật của S1-D1
- Dimmer AC Triac 1 kênh, dòng tải tối đa 2A
- Hỗ trợ giao thức DMX512 tiêu chuẩn và RDM hai chiều
- Cho phép lựa chọn dim leading edge hoặc trailing edge tùy loại tải

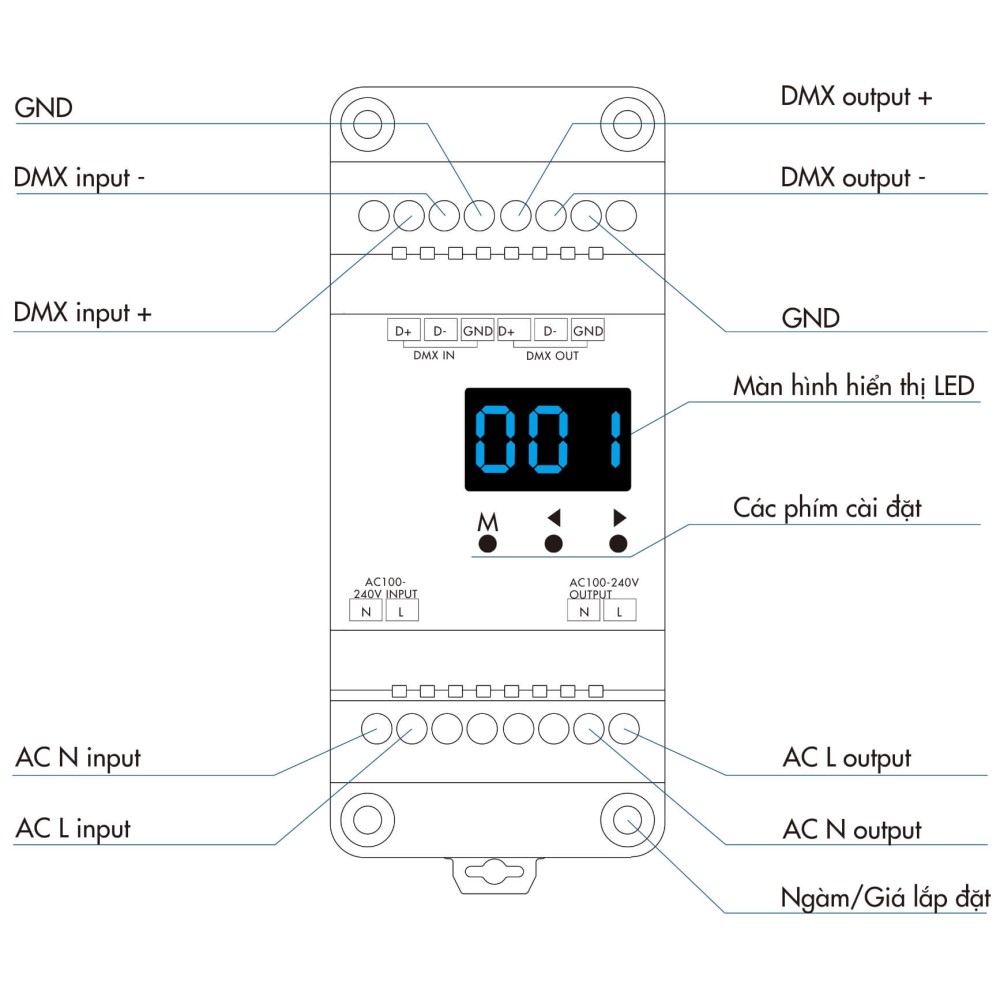

- Màn hình LED hiển thị số giúp cài đặt địa chỉ DMX nhanh chóng
- Hỗ trợ điều chỉnh độ sáng từ 0–100% với 256 mức dim
- Có thể cài đặt độ sáng tối thiểu trong khoảng từ 1% đến 40%
- Hỗ trợ chế độ hoạt động độc lập không cần tín hiệu DMX
- Điều khiển bằng phím nhấn với các chương trình dim cài sẵn
- Tích hợp bảo vệ quá nhiệt và tự động phục hồi khi nhiệt độ ổn định
- Phù hợp cho đèn LED dim AC, đèn sợi đốt và halogen
Các loại tải tương thích S1-D1
| Loại tải | Công suất tối đa | Ghi chú |
| Đèn LED có chức năng Dimmer |
300W @ 220V 150W @ 110V |
Số lượng đèn tối đa còn phụ thuộc vào hệ số công suất (power factor) của từng loại đèn. |
| Bộ nguồn (Driver) LED Triac |
300W @ 220V 150W @ 110V |
Số lượng bộ nguồn tối đa = 300W chia cho công suất ghi trên nhãn driver. Đảm bảo dòng khởi động không quá 2 x 65A. |
| Đèn sợi đốt, Đèn Halogen cao áp |
500W @ 220V 250W @ 110V |
Phù hợp cho các loại đèn truyền thống công suất cao hơn. |

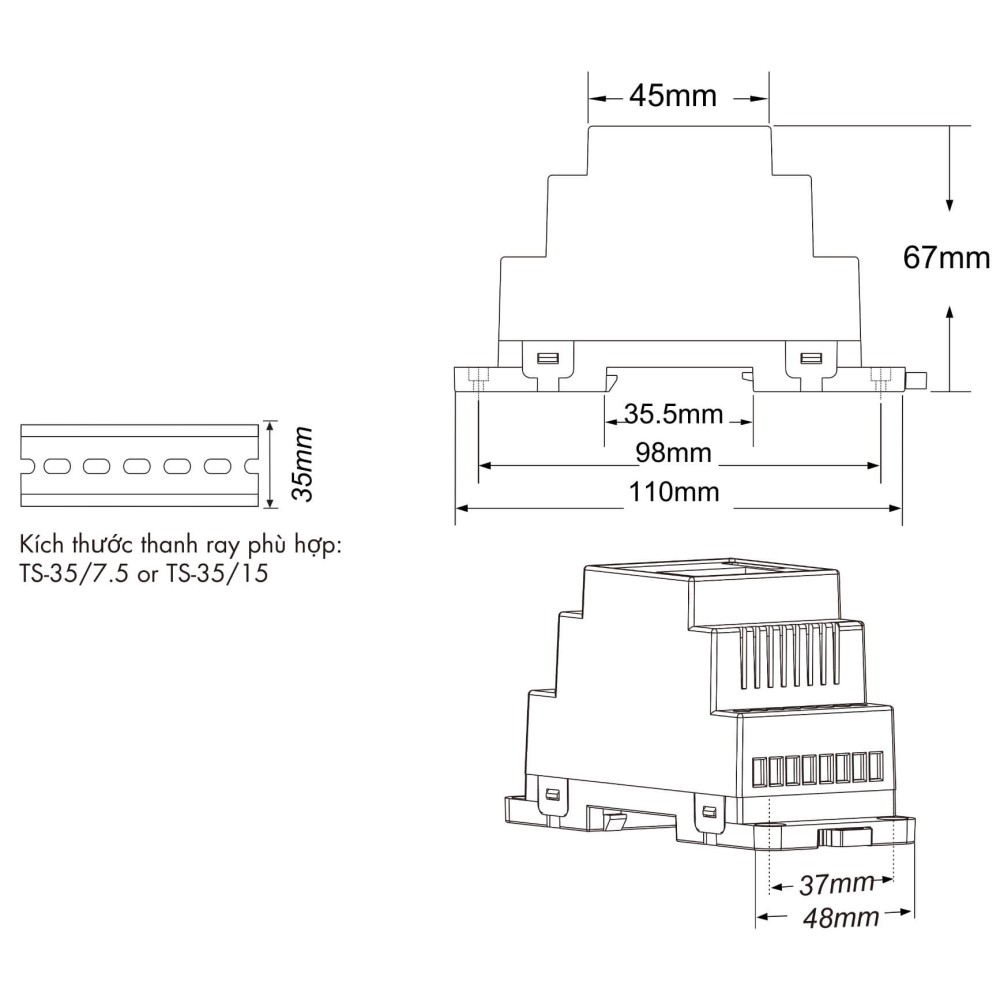

Kích thước và lắp đặt S1-D1

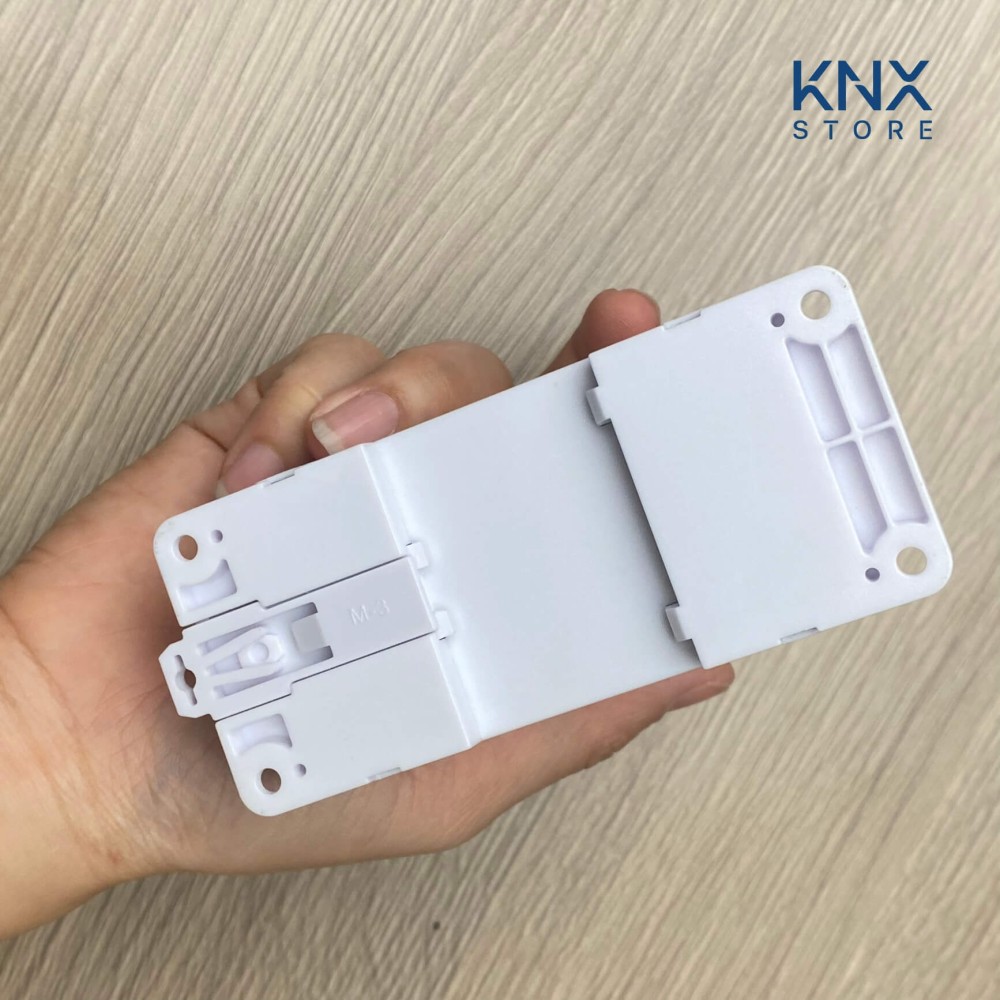

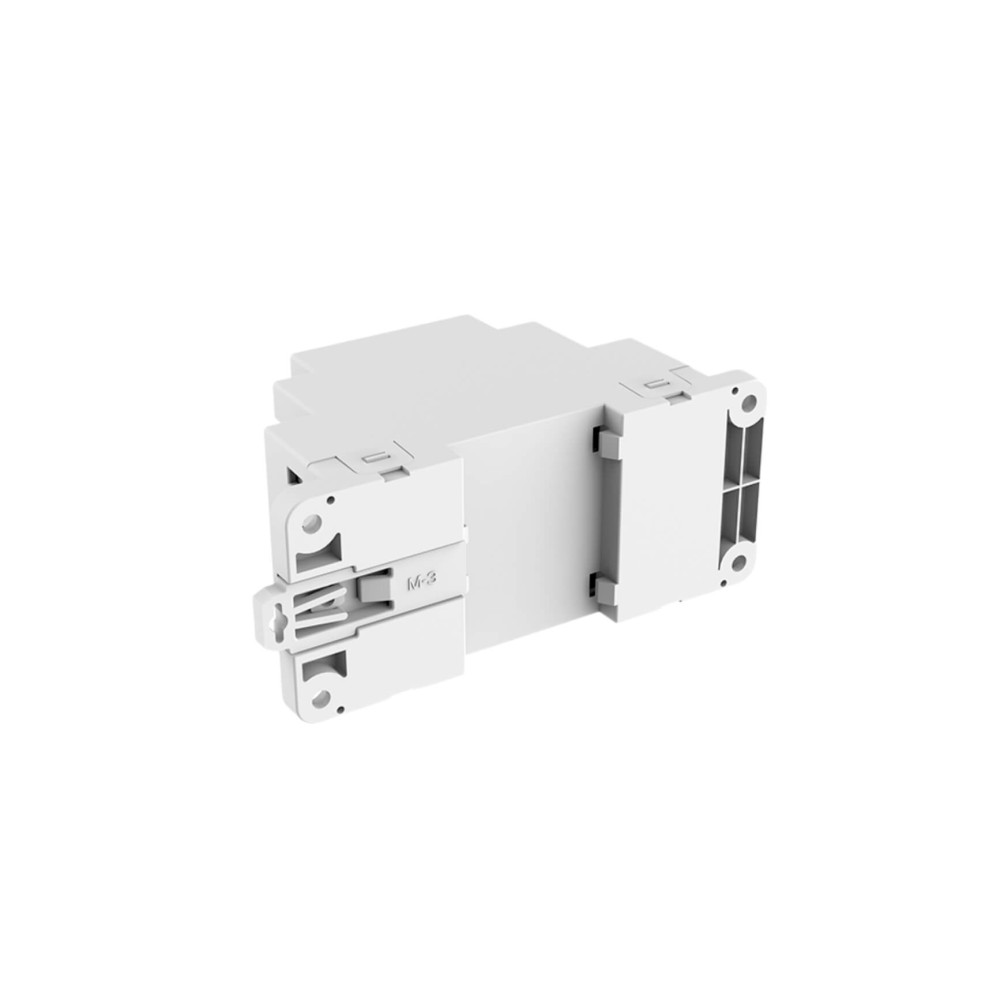

Thiết bị được thiết kế để lắp đặt trên thanh ray tiêu chuẩn hoặc bắt vít cố định:
- Kích thước tổng thể: Chiều dài 110mm, chiều cao 67mm và chiều rộng mặt trước 45mm.
- Khoảng cách lỗ bắt vít: 98mm.
- Chiều rộng đế: 48mm.
- Kích thước lắp thanh ray (DIN Rail): Phù hợp với loại thanh ray 35mm, mã hiệu TS-35/7.5 hoặc TS-35/15.

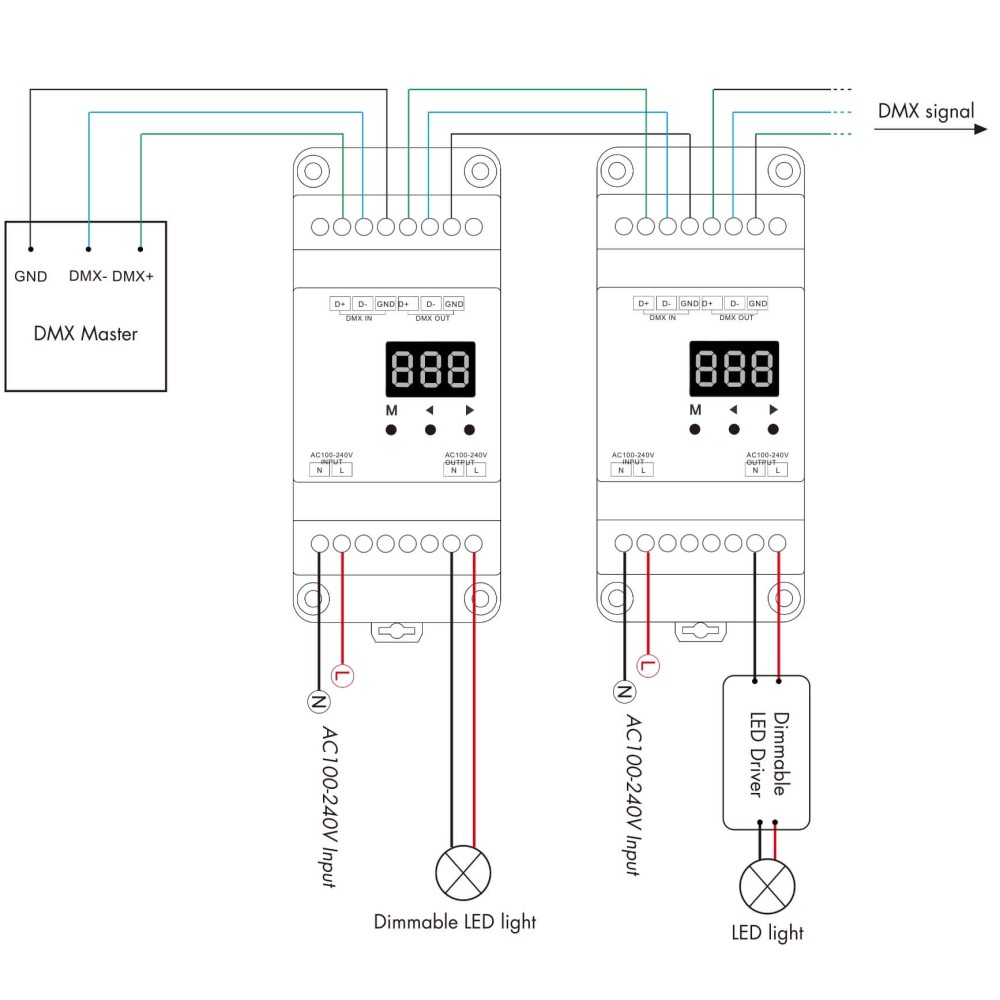

Sơ đồ đấu nối thiết bị S1-D1
