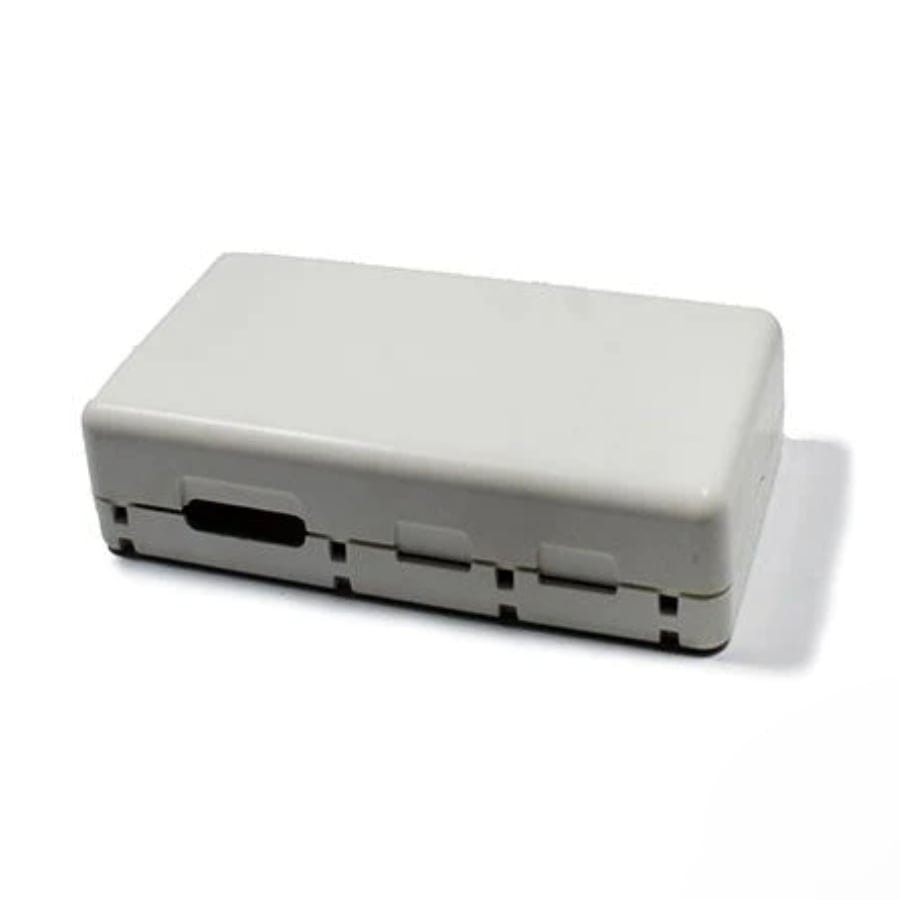

Bộ giao tiếp kết nối máy lạnh Daikin - KRP928BB2S

Khi tích hợp dàn lạnh Daikin cục bộ (FTX, FTK) vào hệ thống điều khiển trung tâm DIII-Net, gần như dự án nào cũng cần đến Daikin KRP928B2S. Đây là bộ giao tiếp (interface adaptor) đấu trực tiếp vào connector HA S21 trên board mạch trong nhà, đóng vai trò cầu nối giữa dàn lạnh và thiết bị điều khiển trung tâm như DCS301, DCS302 hoặc BMS bên thứ ba. Không phải thiết bị "hào nhoáng" gì, nhưng thiếu nó thì dàn lạnh Daikin coi như đứng ngoài hệ thống BMS.

Bài viết này đi thẳng vào thông số thật từ tài liệu kỹ thuật Daikin (EDMT721210A): dải nhiệt độ set được, những chức năng KRP928B2S không hỗ trợ, yêu cầu nguồn cấp khi đọc tín hiệu lỗi, và khi nào nên cân nhắc phương án khác thay vì KRP928B2S.

KRP928B2S là gì và hoạt động thế nào

Daikin KRP928B2S là bộ giao tiếp dòng RA (Room Air conditioner), dùng để kết nối dàn lạnh Daikin có connector HA S21 với hệ thống điều khiển trung tâm chuẩn DIII-Net. Nó cho phép start/stop, đổi mode, đặt nhiệt độ và giám sát lỗi từ xa qua bộ điều khiển tường có dây hoặc hệ thống BMS.

Về mặt kỹ thuật, đây là một PCB gắn thêm vào housing dàn lạnh, đấu vào connector S21 bằng dây harness dài khoảng 1,6m đi kèm trong kit. Sau khi đấu xong, dàn lạnh giao tiếp hai chiều được với hệ thống điều khiển trung tâm hoặc với remote controller có dây dòng BRC944.

Hệ thống điều khiển trung tâm tương thích

Không phải hệ điều khiển trung tâm nào của Daikin cũng đấu được với KRP928B2S. Theo sơ đồ đấu dây trong tài liệu gốc:

• Tương thích: DCS302 Series, DCS301 Series, DCS601 Series, DST301 Series
• KHÔNG tương thích: KRC65, KRC72, KDC100A10, KDC101B Series

Đây là điểm SI hay bỏ sót khi kiểm tra tương thích ngược với hệ thống Daikin cũ đã lắp sẵn tại công trình. Nên kiểm tra model hệ điều khiển trung tâm hiện có trước khi chốt đặt hàng KRP928B2S.

Thiết bị đầu vào tương thích

KRP928B2S dùng cho dàn lạnh Daikin có connector HA S21, phổ biến ở dòng FTX và FTK dân dụng/thương mại nhẹ. Tài liệu kỹ thuật gốc không liệt kê một model indoor unit bắt buộc cụ thể nào, chỉ yêu cầu có connector S21. Vì Daikin thay đổi model theo từng thị trường và năm sản xuất, đội kỹ thuật KNXStore khuyến nghị xác nhận lại model dàn lạnh thực tế của dự án trước khi báo giá, tránh đặt hàng về mới phát hiện không tương thích.

Lưu ý quan trọng: KRP928B2S thuộc dòng RA (Room Air conditioner) của Daikin, tức máy lạnh cục bộ FTX/FTK. Đây KHÔNG phải bộ giao tiếp cho hệ VRV/VRF, hai dòng này dùng interface adaptor khác của Daikin. Nếu dự án của bạn đang chạy hệ VRV/VRF, xem giải pháp điều khiển máy lạnh VRV/VRF tại KNXStore thay vì trang này.

Thông số kỹ thuật và giới hạn chức năng

Nhiều người mới làm việc với Daikin DIII-Net hay nhầm KRP928B2S có đầy đủ chức năng như remote controller BRC1C62. Thực tế thì không. So sánh trực tiếp từ tài liệu kỹ thuật Daikin:

• Phạm vi điều khiển: BRC1C62 điều khiển 1 nhóm (One Group); KRP928B2S điều khiển toàn bộ Zone (Unified control)
• ON/OFF: cả hai đều hỗ trợ
• Đặt nhiệt độ: cả hai đều hỗ trợ
• Đặt tốc độ gió: BRC1C62 có; KRP928B2S không
• Đặt hướng gió: BRC1C62 có; KRP928B2S không
• Hẹn giờ 2 lần/ngày: BRC1C62 có; KRP928B2S không
• Chọn chế độ vận hành: cả hai đều hỗ trợ
• Reset biểu tượng filter: BRC1C62 có; KRP928B2S không
• Kiểm tra/test vận hành: BRC1C62 có; KRP928B2S chỉ hiển thị qua đèn LED

Dải nhiệt độ cài đặt được qua hệ thống điều khiển trung tâm là 18°C đến 32°C ở chế độ làm lạnh, và 14°C đến 28°C ở chế độ làm nóng. Ở chế độ thông gió, không có tùy chọn cài nhiệt độ.

Ba giới hạn quan trọng khác cần nhớ khi thiết kế hệ thống:

• Không hỗ trợ điều khiển nhóm (group control): mỗi dàn lạnh cần một KRP928B2S riêng nếu muốn điều khiển độc lập qua bộ điều khiển tường hoặc BMS.
• Không giám sát được nhiệt độ phòng, trạng thái máy nén, quạt trong nhà, bộ sấy điện hay máy tạo ẩm.
• Không thực hiện được: tắt nhiệt cưỡng bức (forced thermo off), quản lý tính phí điều hòa, tham chiếu tiết kiệm năng lượng, tham chiếu tiếng ồn thấp, tham chiếu nhu cầu (demand instructions).

Yêu cầu nguồn cấp và lưu ý lắp đặt, commissioning

Đây là phần hay bị bỏ sót khi lên BOM cho dự án, dẫn đến thiếu nguồn tại công trình khi thi công.

• Khi cần đọc tín hiệu vận hành/lỗi (Operating/Error signal) qua ngõ ra S5, KRP928B2S cần thêm nguồn ngoài DC 12V riêng, không lấy chung với nguồn hệ thống điều khiển trung tâm.
• Nếu dùng schedule timer độc lập, không kết hợp với hệ thống điều khiển trung tâm khác, cần thêm nguồn timer DC 16V (+10%/-15%, 200mA). Daikin khuyến nghị dùng nguồn Omron S82J-01015A, chỉnh điện áp ra ở mức giữa 16V.
• Bộ chuyển mạch SW1/SW2 dùng để set group number khi đấu chung với hệ thống DCS Series (không bắt buộc nếu chỉ chạy timer độc lập, vì lúc đó schedule timer tự auto-address, các switch bị ghi đè).
• SW3-3 chọn chế độ Japan/Overseas: mặc định OFF (Japan), cần chuyển ON cho các thị trường ngoài Nhật để chế độ Automatic hoạt động được từ hệ thống điều khiển trung tâm.
• SW2-4 quyết định hành vi sau mất điện: mặc định OFF, tức dừng máy sau khi có điện lại. Chuyển ON nếu muốn máy tự chạy lại đúng trạng thái (đang chạy hoặc đang dừng) trước khi mất điện.

Lưu ý thực tế: với các dự án ngoài Nhật Bản, nếu quên chuyển SW3-3 sang ON, chế độ Automatic sẽ bị khóa cứng ở 25°C khi vận hành qua hệ thống điều khiển trung tâm, dù nhiệt độ đặt trên panel có thay đổi. Nên kiểm tra switch này trước khi đóng nắp hộp kỹ thuật, tránh phải tháo ra chỉnh lại sau khi đã lắp đặt hoàn thiện.

Ứng dụng thực tế: tích hợp Daikin cục bộ vào BMS

KRP928B2S phù hợp nhất cho các dự án cần đưa dàn lạnh Daikin FTX/FTK vào một hệ thống giám sát, điều khiển tập trung, ví dụ văn phòng nhiều tầng dùng chung một BMS, hoặc khách sạn cần quản lý điều hòa từng phòng qua hệ thống DCS Series của Daikin.

Vì KRP928B2S không hỗ trợ group control, số lượng bộ cần mua bằng đúng số dàn lạnh cần điều khiển độc lập. Đây là điểm cần tính vào chi phí BOM ngay từ giai đoạn thiết kế, tránh phát sinh khi thi công. Với dự án quy mô lớn, trên 20 đến 30 dàn lạnh, chi phí cộng dồn của KRP928B2S riêng lẻ đôi khi cao hơn phương án dùng gateway tích hợp sẵn nhiều điểm. Nên so sánh kỹ trước khi chốt phương án, xem phần dưới.

So sánh với phương án tích hợp Daikin khác tại KNXStore

• KRP928B2S (Daikin OEM): interface adaptor chính hãng Daikin, không có ngõ ra chuẩn mở KNX/BACnet/Modbus (datasheet không nhắc, chỉ giao tiếp DIII-Net). Phù hợp nhất khi dự án đã có sẵn hệ thống điều khiển trung tâm DCS Series của Daikin. Giá tham khảo 3.800.000đ.
• Intesis INWFIDAI001I100: gateway bên thứ ba. Phù hợp nhất khi cần tích hợp trực tiếp vào KNX/BMS bên thứ ba mà không qua DCS Daikin (thông số giao thức cụ thể cần xác nhận lại từ datasheet Intesis). Giá tham khảo 9.593.000đ.

Nếu dự án đã dùng hệ điều khiển trung tâm gốc của Daikin (DCS301/302/601, DST301), KRP928B2S là lựa chọn kinh tế hơn. Nếu cần đưa tín hiệu điều hòa Daikin thẳng vào một hệ BMS/KNX không phải của Daikin, cần xác nhận lại thông số Intesis trước khi tư vấn khách, vì hiện chưa kiểm chứng được giao thức đầu ra cụ thể của dòng gateway này.

Kết luận

KRP928B2S không phải sản phẩm cần cân nhắc nhiều về mặt kỹ thuật, đây gần như là lựa chọn bắt buộc khi dự án đã chọn tích hợp Daikin qua chuẩn DIII-Net gốc. Điểm cần lưu ý nằm ở khâu lên BOM, số lượng bằng đúng số dàn lạnh, và cấu hình switch đúng ngay từ đầu để tránh phải tháo lắp lại. Cần tư vấn số lượng cho dự án cụ thể hoặc so sánh với phương án Intesis, đội kỹ thuật KNXStore hỗ trợ tính toán trực tiếp.
