Vlinca VBU-K2C-W-BI - Gateway KNX/Casambi 2 chiều lắp hộp âm tường

Trong các dự án văn phòng và tòa nhà thương mại hiện nay, hệ thống KNX đã đảm nhiệm điều khiển HVAC, rèm cửa và công tắc trên nền hạ tầng bus TP ổn định nhiều năm. Khi ban quản lý muốn nâng cấp chiếu sáng sang Casambi BLE để khai thác app di động, cảm biến không dây và dimming linh hoạt, câu hỏi đặt ra là: có thể giữ nguyên hạ tầng KNX và chỉ thêm Casambi cho hệ chiếu sáng, hay phải làm lại toàn bộ?

VBU-K2C-W-BI của Vlinca trả lời câu hỏi đó. Thiết bị cầu nối KNX/BLE này lắp vào hộp âm tường 80/86mm, lấy nguồn trực tiếp từ bus KNX mà không cần nguồn 24V riêng, sau đó dịch các lệnh KNX group address thành Casambi scene và ngược lại. Kỹ sư KNX không cần học thêm giao thức mới; người dùng Casambi vẫn dùng app như bình thường. Cả hai hệ thống nói chuyện được với nhau qua một module kích thước bằng lòng bàn tay.

VBU-K2C-W-BI là gì và hoạt động như thế nào

VBU-K2C-W-BI là bridge chuyên dụng giữa hai giao thức chiếu sáng thông minh: KNX/EIB Twisted Pair và Casambi BLE Mesh. Phía KNX, thiết bị hoạt động như một actuator tiêu chuẩn trên bus TP, nhận group address và thực hiện lệnh. Phía Casambi, nó hoạt động như một node Evolution, phát và nhận BLE để kích hoạt hoặc đọc trạng thái scene.

Điểm khác biệt so với các gateway thông thường là kiến trúc không cần nguồn phụ. VBU-K2C-W-BI lấy toàn bộ năng lượng vận hành từ bus KNX (24-30VDC, dòng tối đa 15mA), giống như một cảm biến hay nút nhấn KNX thông thường. Lắp đặt chỉ cần nối bus và đặt module vào hộp âm 80/86mm, không cần chạy thêm dây nguồn riêng.

Cơ chế hoạt động theo ba chế độ do kỹ sư lập trình trong ETS5. Chế độ thứ nhất là KNX sang Casambi (unidirectional): nút nhấn KNX hoặc logic KNX gửi lệnh group address, VBU-K2C-W-BI nhận và kích hoạt Casambi scene tương ứng, bao gồm ON/OFF và dimming từ 0 đến 100%. Chế độ thứ hai là Casambi sang KNX: khi Casambi scene thay đổi (do app hoặc cảm biến Casambi), trạng thái phản hồi ngược về KNX group address để KNX visualization hoặc logic KNX có thể đọc. Chế độ thứ ba là bidirectional, cho phép cả hai chiều trên cùng một kênh, đặc biệt hữu ích khi cần đồng bộ trạng thái giữa hai hệ thống.

Tổng dung lượng mapping là 32 kênh/scene, chia linh hoạt giữa các chiều. Mỗi chiều unidirectional có thể cấu hình tối đa 16 kênh; chế độ bidirectional cũng tối đa 16 kênh (mỗi kênh bidirectional chiếm 1 slot trong tổng 32). Ngoài ra, cổng input vật lý hỗ trợ 2 tín hiệu dry contact hoặc 1 tín hiệu 24VDC, cho phép kết nối nút nhấn độc lập trực tiếp vào gateway mà không qua KNX.

Yêu cầu bắt buộc ở phía Casambi là mạng phải là Casambi Evolution. VBU-K2C-W-BI không tương thích với Classic network.

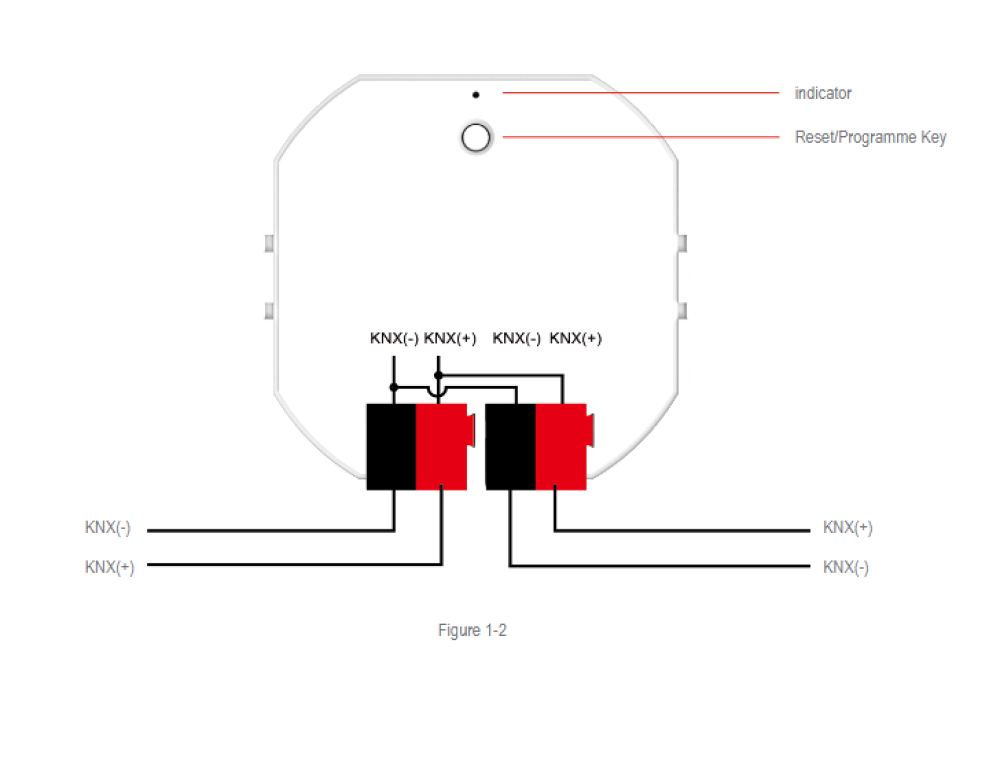

Sơ đồ kết nối và lắp đặt VBU-K2C-W-BI

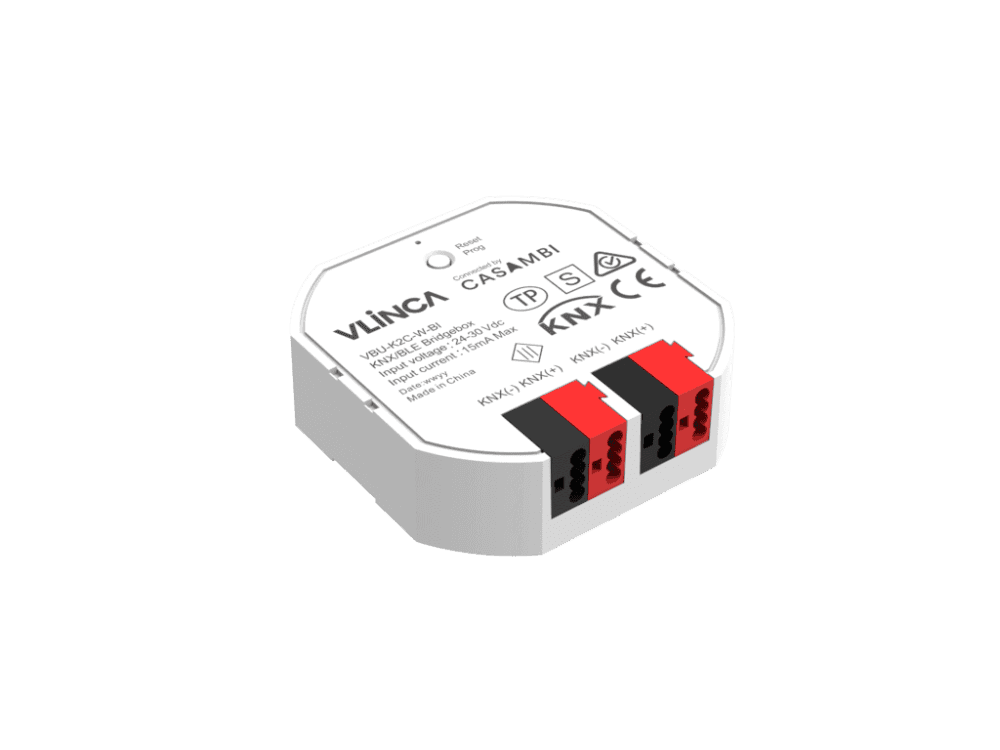

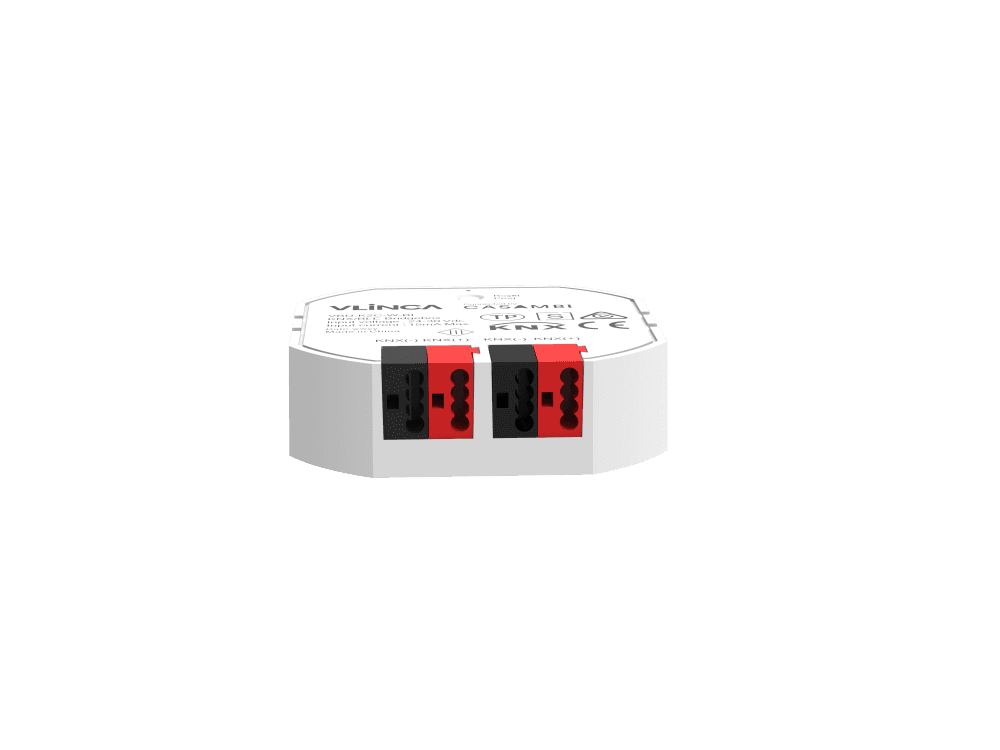

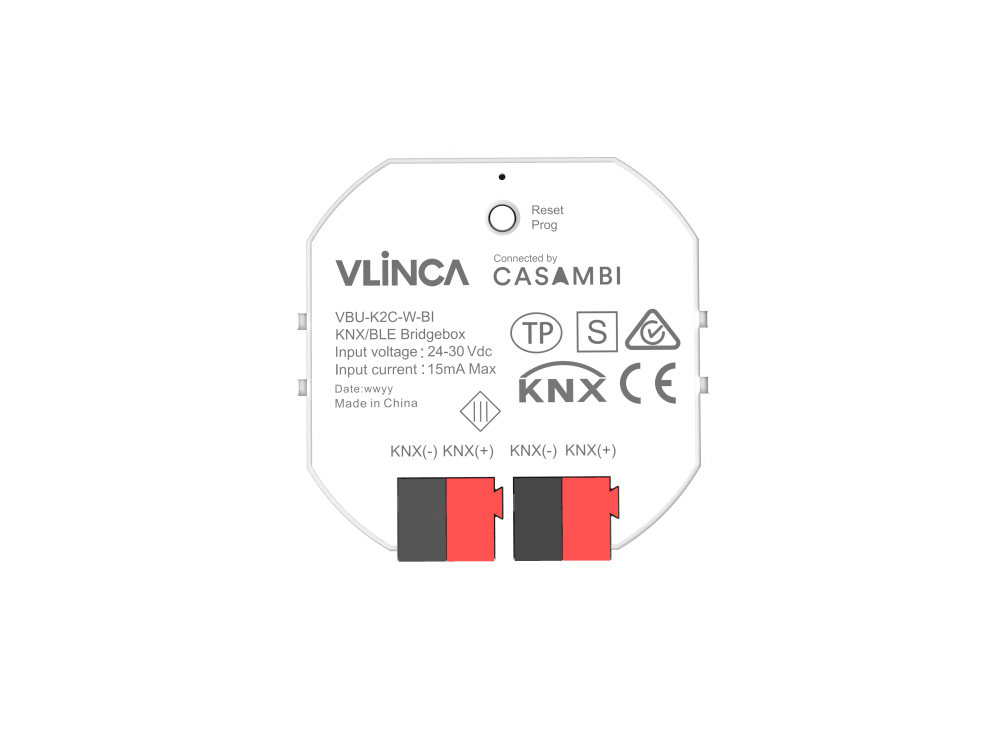

VBU-K2C-W-BI lắp trong hộp âm tường tiêu chuẩn 80mm hoặc 86mm. Kích thước module 50.6 x 50.6 x 15mm, nhỏ gọn để vừa hộp âm đơn. Phía sau module có cổng đấu bus KNX TP theo tiêu chuẩn 2 dây bus màu đỏ/đen thông thường. Không cần dây L/N, không cần nguồn 230VAC trong hộp.

Sau khi đấu bus KNX vào đúng cực, module tự lấy điện và khởi động. Phạm vi BLE đến các luminaire Casambi trong vùng là trên 50m không có vật cản lớn. Vì module đặt trong hộp âm tường với mặt nhựa hướng ra ngoài, tín hiệu BLE không bị vỏ kim loại che chắn, khác với các module đặt trong tủ điện kín.

Cổng input tín hiệu trên module nhận 2 nút nhấn dry contact riêng biệt hoặc 1 tín hiệu điều khiển mức 24VDC. Kết nối nút nhấn trực tiếp vào các chân tín hiệu, không qua điện trở hoặc nguồn ngoài với chế độ dry contact.

Tính năng nổi bật

  • Dung lượng lớn: Hỗ trợ tối đa 32 kênh KNX và 32 scene Casambi trong một gateway.
  • Giao tiếp hai chiều KNX ↔ Casambi: 16 kênh KNX → Casambi (kênh 1–16) và 16 kênh Casambi → KNX (kênh 17–32). Hỗ trợ switch ON/OFF và dimming 0–100% cả hai chiều đồng thời.
  • Một chiều KNX → Casambi: Tối đa 16 kênh lệnh KNX kích hoạt scene/group Casambi.
  • Một chiều Casambi → KNX: Tối đa 16 kênh scene Casambi báo cáo trạng thái về hệ thống KNX.
  • Không cần nguồn ngoài: Cấp điện trực tiếp từ bus KNX 24–30V DC, tiêu thụ dưới 15mA.
  • Global scene tập trung: Gán tối đa 64 scene toàn mạng qua "Global scene input/output" cho điều khiển tập trung toàn hệ thống Casambi.
  • Phạm vi Bluetooth rộng: Kết nối Casambi trên 50m không vật cản.
  • Cấu hình qua ETS5: Tìm "CASAMBI_Gateway" trong ETS product, cài đặt trực quan

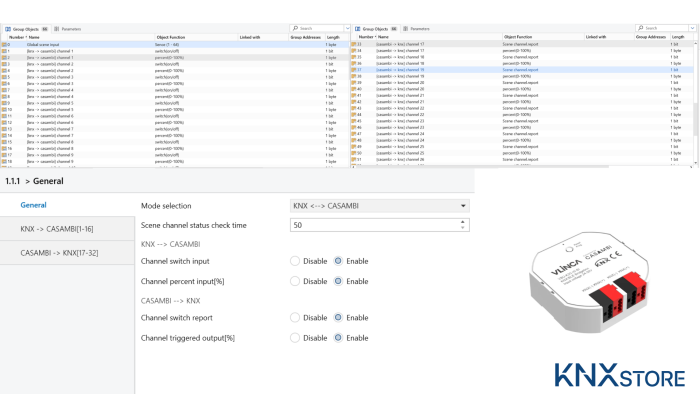

Cấu hình trong ETS5

  1. Thêm VBU-K2C-W-BI vào dự án ETS → tìm "CASAMBI_Gateway" trong product application market → tải về.
  2. Gán địa chỉ vật lý (individual address) tự động hoặc thủ công.
  3. Chọn mode hoạt động: KNX → CASAMBI, CASAMBI → KNX hoặc KNX ↔ CASAMBI.
  4. Cấu hình từng kênh: enable/disable "Channel switch input" (ON/OFF) và "Channel percent input[%]" (dimming).
  5. Gán group address cho từng kênh KNX → Casambi scene mapping (tối đa 16 kênh mỗi chiều).
  6. Download "Download all" + nhấn nút Programme Key một lần để nạp cấu hình.

Ứng dụng VBU-K2C-W-BI

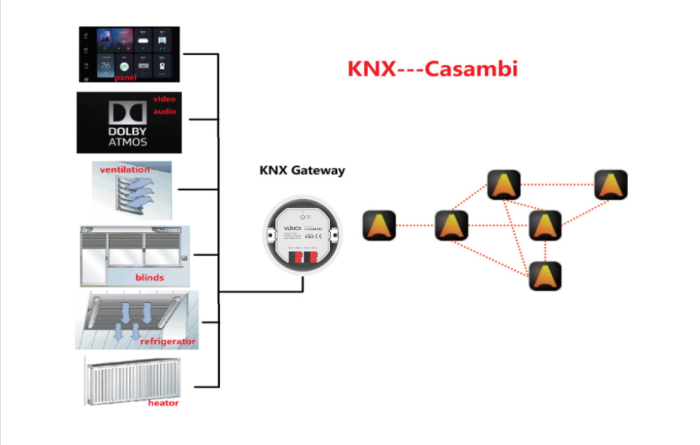

VBU-K2C-W-BI phù hợp cho các công trình đã có hạ tầng KNX và muốn tích hợp chiếu sáng Casambi mà không thay đổi backbone KNX. Các loại dự án điển hình gồm văn phòng thương mại, khách sạn, trung tâm hội nghị và showroom nơi KNX đang điều khiển HVAC và rèm cửa còn hệ chiếu sáng cần độ linh hoạt cao hơn.

Trước khi commissioning, kỹ sư ETS5 cần tải application "K2C CASAMBI_gateway_scene" từ ETS product market (tìm "CASAMBI_Gateway"), thêm vào project, sau đó chọn mode (KNX sang Casambi, Casambi sang KNX hoặc Bidirectional) và assign group address cho từng kênh. Phía Casambi, các scene cần được tạo sẵn trong mạng Evolution và đặt tên nhất quán trước khi mapping với KNX channel.

Một lưu ý kỹ thuật quan trọng: các Casambi scene được map từ KNX phải chứa cùng luminaire trong cùng scene. Scene trống hoặc scene không chứa thiết bị thực sẽ không phản hồi đúng khi nhận lệnh từ KNX.

Ứng dụng thực tế trong dự án

Trong dự án văn phòng tại tòa nhà văn phòng hạng A có sẵn KNX, kỹ sư KNX muốn tích hợp hệ chiếu sáng Casambi mà không ảnh hưởng đến lập trình KNX hiện hữu. VBU-K2C-W-BI được lắp vào hộp âm tường tại từng phòng họp và khu vực open-plan. Mỗi nút nhấn KNX trên tường điều khiển Casambi scene chiếu sáng (ví dụ: "Họp", "Thuyết trình", "Nghỉ") qua KNX group address mà người dùng đã quen. Đồng thời, khi nhân viên dùng app Casambi để chỉnh ánh sáng, trạng thái scene phản hồi ngược về KNX visualization để ban quản lý tòa nhà theo dõi qua BMS.

Trong dự án showroom xe hơi, bảng điều khiển KNX gắn tường có các phím cứng lập trình sẵn cho 8 kịch bản ánh sáng (tiếp khách, chụp ảnh xe, trưng bày ban đêm, v.v.). VBU-K2C-W-BI nhận lệnh từ các phím này qua KNX và kích hoạt Casambi scene tương ứng trên toàn bộ 30 điểm chiếu sáng trong showroom. Kỹ sư không cần cài lại KNX; chỉ cần tạo Casambi scene và mapping trong ETS5 là hoàn thành.

Kết luận

VBU-K2C-W-BI là lựa chọn phù hợp cho kỹ sư KNX muốn tích hợp chiếu sáng Casambi BLE vào tòa nhà đã có hạ tầng KNX mà không thay đổi backbone hiện hữu. Module nhỏ gọn, lắp hộp âm tường, không cần nguồn phụ, cấu hình qua ETS5 quen thuộc.

Hotline 0918.918.755 | Email: sales@knxstore.vn



Câu hỏi thường gặp

Không. VBU-K2C-W-BI chỉ hoạt động với Casambi Evolution network. Nếu dự án đang dùng Classic, cần nâng cấp network lên Evolution trước khi tích hợp gateway này.

Tổng cộng là 32 kênh/scene cho cả hai chiều. Không phải 32 mỗi chiều. Ví dụ nếu cấu hình 16 kênh KNX sang Casambi thì còn lại 16 kênh có thể dùng cho chiều ngược lại hoặc bidirectiona

Có. Mỗi VBU-K2C-W-BI là một node riêng trong mạng Casambi Evolution. Dự án lớn có thể lắp nhiều gateway ở nhiều khu vực, mỗi gateway quản lý một nhóm scene/kênh riêng, tất cả cùng nằm trong một Casambi network hoặc nhiều network tùy thiết kế.

ETS5 (hoặc ETS6 tùy tương thích) từ KNX Association. Tải application "K2C CASAMBI_gateway_scene" từ ETS product market bằng cách tìm "CASAMBI_Gateway". Phía Casambi dùng app Casambi miễn phí trên iOS/Android để tạo và đặt tên scene.

Chiều KNX sang Casambi hỗ trợ cả scene ON/OFF và dimming liên tục từ 0 đến 100%. KNX có thể gửi lệnh dim percentage qua data point 1 byte (DPT 5.001) vào group address tương ứng để thay đổi độ sáng Casambi scene theo giá trị cụ thể.

Khi bus KNX mất điện, VBU-K2C-W-BI ngừng hoạt động. Tuy nhiên, Casambi mesh vẫn hoạt động độc lập qua app hoặc các trigger Casambi khác (cảm biến, timer). Chiếu sáng Casambi không tắt do mất KNX bus, chỉ mất kênh điều khiển từ KNX.

Cổng input vật lý nhận 2 nút nhấn dry contact (tiếp điểm khô, không cần nguồn ngoài) hoặc 1 tín hiệu 24VDC. Dùng để kết nối nút nhấn độc lập vào gateway mà không cần đi qua bus KNX, tiện cho vị trí cần thêm điểm điều khiển mà không muốn kéo thêm dây bus.
