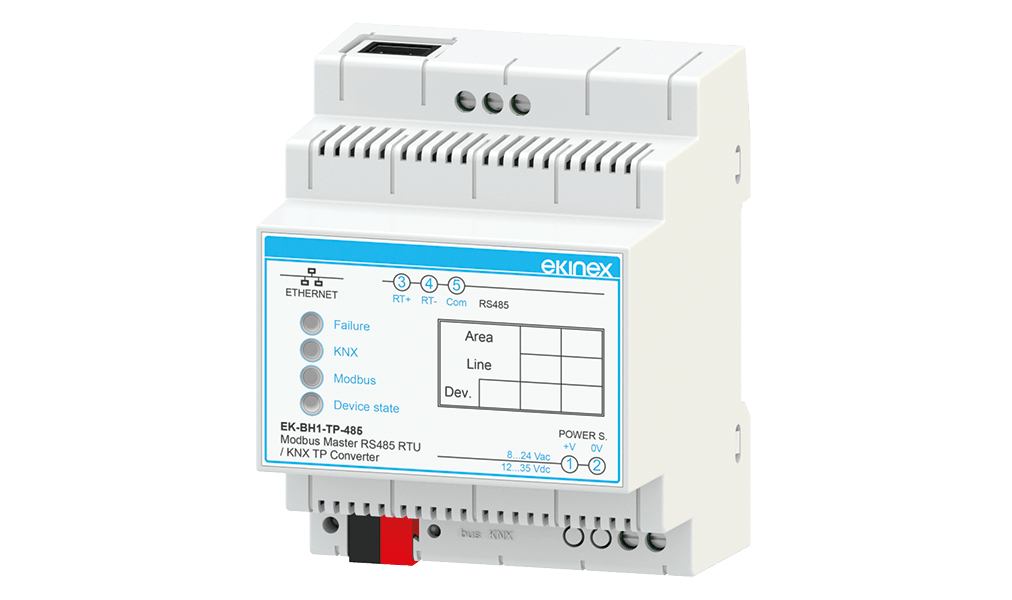

Bộ giao tiếp RS-485, tương thích KNX Ekinex - EK-BH1-TP-485

Tổng quan về bộ giao tiếp RS-485 với KNX EK-BH1-TP-485

Thiết bị hoạt động như một cổng (chuyển đổi giao thức) giữa mạng nối tiếp RS485 với giao thức Modbus RTU và mạng KNX (TP). Chức năng chủ trên mạng Modbus RTU. Lắp đặt trong bảng phân phối trên thanh EN 60715 (4 đơn vị modul, mỗi đơn vị 18 mm). Được sử dụng trong các cài đặt KNX cho tự động hóa nhà và tòa nhà.

Chức năng chính của bộ giao tiếp RS-485 KNX

Modbus side

• Cổng giao tiếp nối tiếp RS485 cách điện điện, công tắc DIP một chiều để kích hoạt kết thúc dòng (120 Ohm).
• Truyền thông Modbus master RTU (Remote Terminal Unit).
• Tốc độ truyền thông từ 1200 đến 115200 baud.
• Địa chỉ thiết bị từ 0 đến 250.
• Trao đổi đăng ký của loại Coil, Input và Input Register Holding Register.
• Đọc và ghi đăng ký đơn và nhiều.
• Bộ nhớ hỗ trợ tạm thời với bộ đệm "hình ảnh Modbus" của 1440 byte.

KNX side

• Cổng giao tiếp KNX TP (twisted pair) 9600 baud, cách điện từ nguồn điện.
• Bộ nhớ hỗ trợ tạm thời với bộ đệm "hình ảnh KNX" của 1440 byte.
