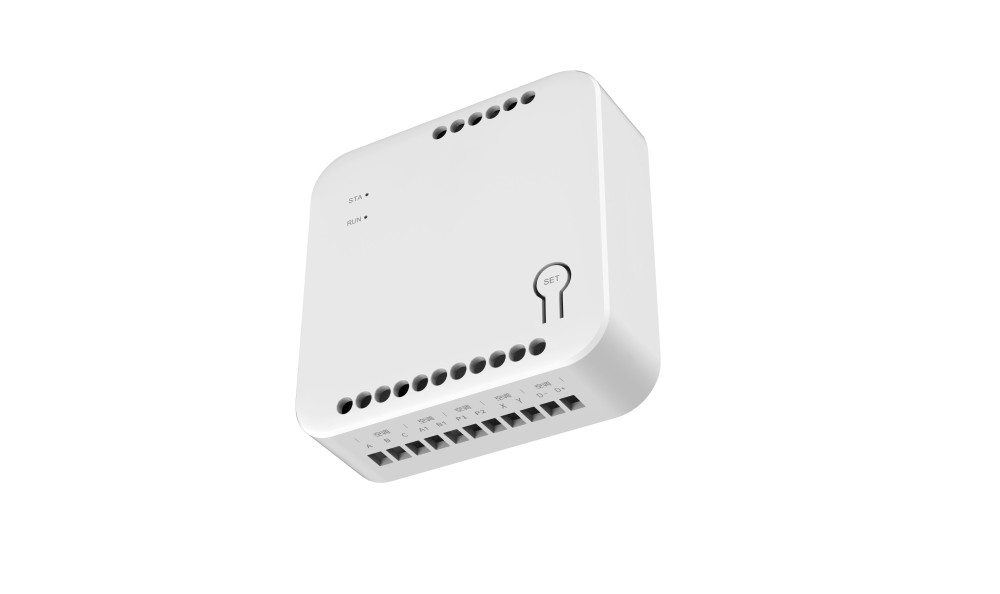

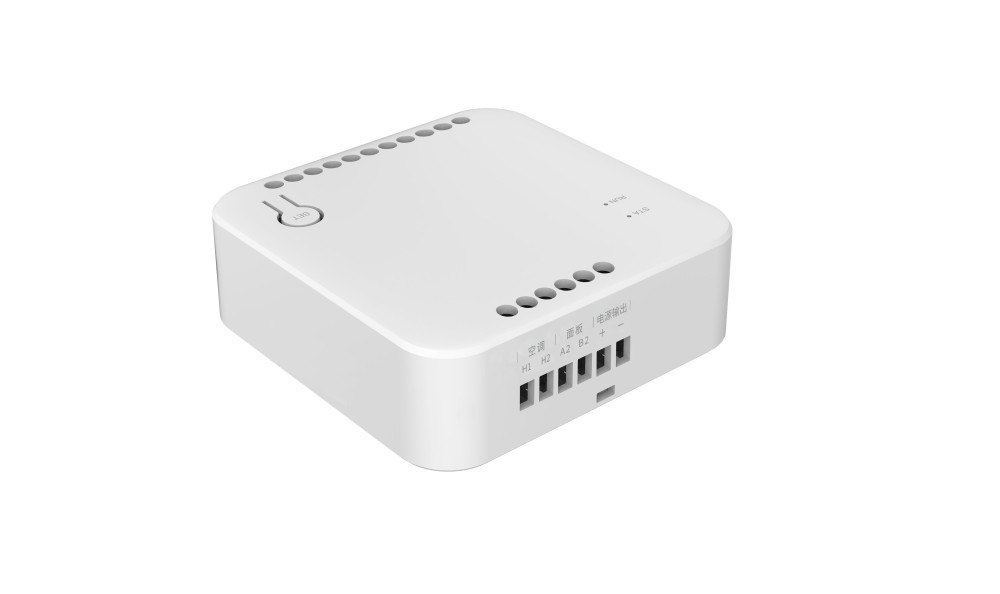

Giới thiệu Gateway Micro Air B25
Micro Air B25 là gateway điều khiển điều hòa VRF đa thương hiệu, cho phép tích hợp nhiều hãng điều hòa khác nhau vào cùng một hệ thống BMS thông qua RS485. Thiết bị hỗ trợ 10 thương hiệu điều hòa với tổng cộng 17 biến thể kết nối tùy dòng sản phẩm, quản lý tối đa 15 dàn lạnh trên một mạng đấu nối tiếp.
B25 lấy nguồn trực tiếp từ dàn lạnh, công suất tiêu thụ trung bình chỉ 0.5W, không cần đấu thêm nguồn ngoài. Thiết bị lắp trong hộp kỹ thuật hoặc khoang bảo trì của indoor unit, không chiếm thêm không gian lắp đặt.
Với đội thi công, điểm đáng chú ý nhất là một mạch điện áp dụng được cho nhiều hãng: không phải học lại cách đấu nối mỗi khi đổi thương hiệu điều hòa trong cùng dự án.
Kết nối RS485 tích hợp BMS hoạt động như thế nào
RS485 là kênh tích hợp chính của B25 vào BMS. Mỗi gateway B25 được gán một Gateway ID trong khoảng 0 đến 31, thiết lập qua ứng dụng Bluetooth. Bộ điều khiển trung tâm khi cấp nguồn sẽ dùng phương thức polling để xác định số lượng gateway đang kết nối và ID tương ứng của từng thiết bị, phục vụ cho việc truy vấn dữ liệu sau đó.

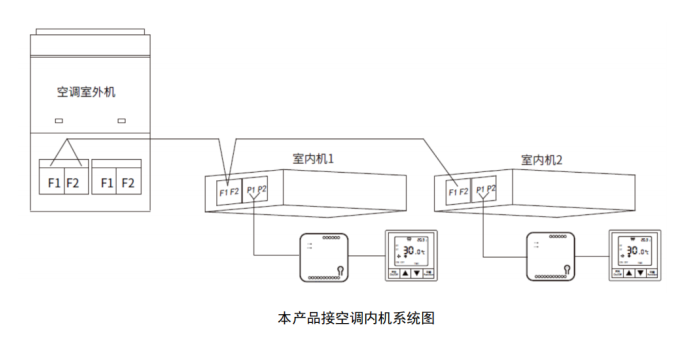

Trong một dự án nhiều dàn điều hòa, các gateway B25 đấu nối tiếp trên cùng một bus RS485, mỗi gateway phụ trách một hoặc nhiều dàn lạnh tùy cấu hình. BMS chỉ cần một cổng RS485 để giám sát toàn bộ hệ thống điều hòa, bất kể các dàn lạnh đó thuộc thương hiệu nào.
Lưu ý nhỏ: tài liệu kỹ thuật của B25 không công bố giao thức tầng ứng dụng cụ thể trên RS485. Nếu dự án của bạn cần tích hợp Modbus RTU register map hoặc giao thức chuẩn hóa khác, nên xác nhận trực tiếp với đội kỹ thuật trước khi đưa vào thiết kế hệ thống.
Ngoài RS485, B25 còn hỗ trợ kết nối nào khác
Có, nhưng vai trò khác nhau. B25 có thêm cổng ZigBee và WIFI, theo tài liệu nhà sản xuất hướng tới tích hợp với nền tảng smarthome dân dụng như Xiaomi, Huawei, và Alibaba/Tuya, không phải kênh dành cho BMS enterprise.
Bluetooth trên B25 lại càng không phải kênh tích hợp. Nó chỉ dùng để cấu hình cục bộ qua ứng dụng mini-program trên WeChat: đặt Gateway ID, đọc mã lỗi, xem tham số vận hành của dàn nóng và dàn lạnh khi lắp đặt hoặc bảo trì. Với hệ thống BMS tập trung, RS485 vẫn là lựa chọn phù hợp nhất.
10 thương hiệu điều hòa được B25 hỗ trợ, cổng kết nối và cách đấu dây
Không phải mọi hãng điều hòa đều dùng chung một kiểu bus tín hiệu, nên số dây và cực tính khác nhau đáng kể giữa các dòng sản phẩm. Bảng dưới đây liệt kê đầy đủ 17 biến thể kết nối theo tài liệu nhà sản xuất, ứng với 10 thương hiệu. Nhà sản xuất cho biết danh sách này đang được mở rộng thêm.

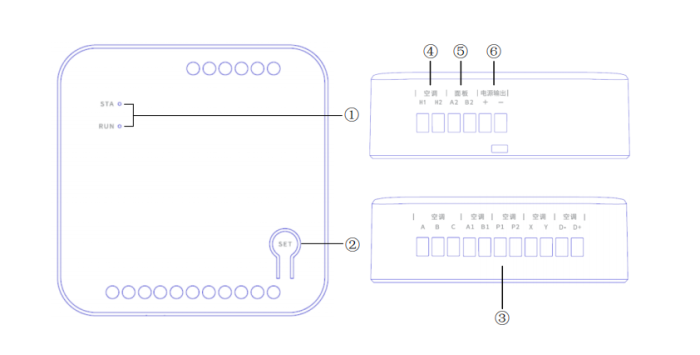

Cổng kết nối theo từng hãng
| Hãng / dòng | Cổng phía B25 | Cổng phía điều hòa | Số dây | Phân cực | Song song line control gốc |
|---|---|---|---|---|---|
| Daikin multi | P1, P2 | P1, P2 | 2 | Không | Có |
| Hitachi multi | P1, P2 | A, B | 2 | Không | Có |
| Hitachi US | A1, B1, D-, D+ | CN2 | 4 | Có | Không |
| Hisense multi | P1, P2 | A, B | 2 | Không | Có |
| York multi | P1, P2 | A, B | 2 | Không | Có |
| Toshiba multi | X, Y | A, B | 2 | Không | Có |
| Mitsubishi Heavy multi | P1, P2 | X, Y | 2 | Không | Có |
| Midea multi | A1, D-, D+ | CN20 | 3 | Có | Có |
| Midea Kufeng | A1, B1, D-, D+ | CN40 | 4 | Có | Không |
| Gree 5th gen multi | P1, P2 | H1, H2 | 2 | Không | Có |
| Haier multi | A, B, C | A, B, C | 3 | Có | Không |
| Haier duct | A1 và B1 nối chung, D-, D+ | C, B, A | 4 | Có | Không |
| Gree duct (2 dây) | H1, H2 | COM_MANUAL chân trái 1, trái 2 | 2 | Có | Có |
| Gree duct (4 dây) | A1, B1, D-, D+ | CN5 hoặc CN6 | 4 | Có | Không |
| Daikin MX | A1, B1, D-, D+ | S21 | 4 | Có | Không |
| Mitsubishi Electric (Lingyao) | A1, B1, D-, D+ | CN105 | 4 | Có | Có |
| Hisense duct N+ | A1, B1, D-, D+ | WIFI terminal | 4 | Có | Không |
Lưu ý khi đấu dây và phân cực
Cực tính là điểm dễ mắc lỗi nhất khi đấu B25. Mỗi hãng điều hòa có quy ước cực tính riêng trên bus tín hiệu, nếu đấu sai cực, B25 sẽ không tìm thấy thiết bị và cần đảo lại thứ tự dây. Đấu sai hoàn toàn có thể làm hỏng thiết bị, nên đội thi công cần cắt nguồn điều hòa trước khi thao tác đấu nối, không đấu khi hệ thống đang có điện.
B25 có dùng song song được với line control gốc của hãng không
Câu trả lời phụ thuộc vào loại bus. Với các dòng dùng bus 2 dây không phân cực, gồm Daikin multi, Hitachi multi, Hisense multi, York multi, Toshiba multi, Mitsubishi Heavy multi, và Gree 5th gen multi, B25 đấu song song trực tiếp được với line control gốc, không cần tháo bỏ thiết bị nào.
Với các dòng bus 3-4 dây có phân cực, phần lớn không song song được và bắt buộc phải tháo line control gốc, gồm Hitachi US, Midea Kufeng, Haier multi và duct, Gree duct 4 dây, Daikin MX, và Hisense duct N+. Ngoại lệ là Midea multi và Mitsubishi Electric, hai dòng này vẫn dùng bus phân cực nhưng có hỗ trợ set master/slave để song song với line control gốc.
Với những dòng cần set slave, cách thực hiện khác nhau theo hãng:
| Hãng | Cách set line control gốc về slave |
|---|---|
| Daikin | Dòng C, E, H: chuyển dip switch mặt sau về slave. Dòng F: giữ nút Cancel vào menu, chọn thiết lập master/slave, đặt slave |
| Hitachi | Dòng 3Q, 6Q, EQ: đấu song song trực tiếp, tự động nhận diện, không cần thiết lập |
| Toshiba | Line control 86: dip switch 1 chuyển về ON là slave. Line control 120: dip switch SW2 chuyển về ON là slave |
| Mitsubishi Heavy | Loại nắp gập: chuyển dip switch SW1 về slave. Loại cảm ứng: khi cấp nguồn chọn không dùng thiết lập cũ, sau đó chọn slave |
Nếu dự án không giữ lại line control gốc, có thể bỏ qua bước thiết lập master/slave này.
Cách cấu hình Gateway Micro Air B25
Toàn bộ việc cấu hình B25 thực hiện qua ứng dụng mini-program "网关蓝牙配置" (Gateway Bluetooth Config) trên nền tảng WeChat, kết nối bằng Bluetooth trên điện thoại. Không cần phần mềm riêng hay cổng cấu hình qua web.
Các bước kết nối qua Bluetooth
- Mở ứng dụng WeChat, tìm mini-program "网关蓝牙配置" trong thanh tìm kiếm, mở mini-program và bật Bluetooth trên điện thoại.
- Chọn đúng thiết bị B25 cần kết nối trong danh sách gateway hiển thị, nhận diện qua mã thiết bị hoặc cường độ tín hiệu.
- Khi ứng dụng hiện hộp thoại yêu cầu thao tác trên thiết bị, nhấn ngắn (short press) nút SET trên B25 để lấy quyền điều khiển Bluetooth.

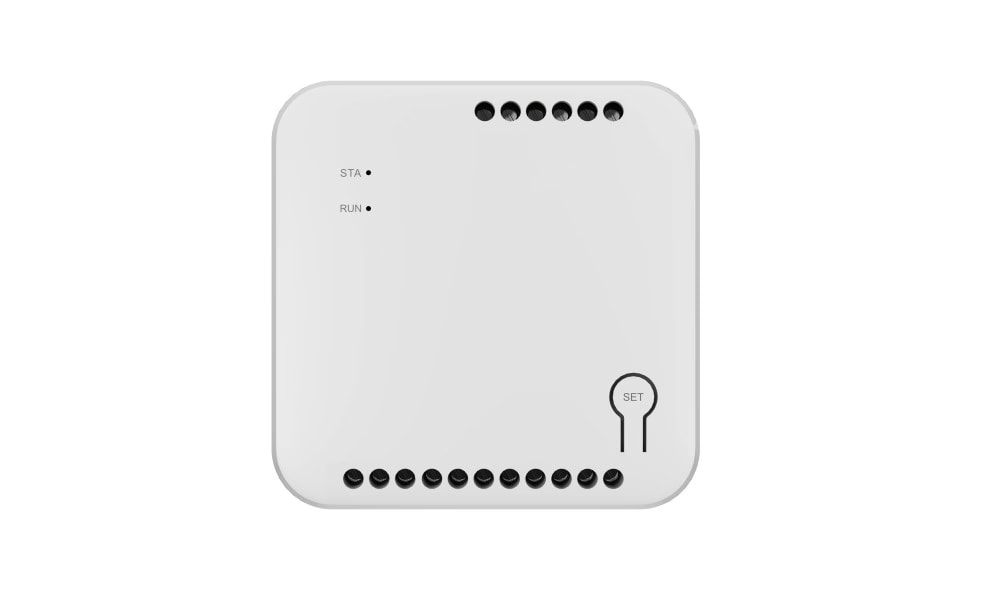

- Sau khi kết nối thành công, đèn RUN và STA trên B25 nhấp nháy nhanh 3 lần, xác nhận kết nối Bluetooth không dây đã thiết lập.
Điều khiển và lấy tham số điều hòa qua mini-program
Sau khi có quyền điều khiển, kỹ thuật viên vào mục "Cài đặt điều hòa" để bật tắt, đổi chế độ, chỉnh nhiệt độ và tốc độ gió trực tiếp từ điện thoại. Mini-program cũng đọc được tham số vận hành thực tế của dàn nóng và dàn lạnh, gồm mã hệ thống, model, tần số máy nén, nhiệt độ dàn, và mã lỗi nếu có. Tính năng này hữu ích khi đội bảo trì cần chẩn đoán sự cố mà không phải mở panel gốc của hãng.
Đặt Gateway ID cho mạng RS485
Với dự án tích hợp BMS qua RS485, bước cấu hình quan trọng nhất là đặt Gateway ID cho từng gateway B25, thực hiện ngay trong cùng mini-program Bluetooth. Gateway ID nằm trong khoảng 0 đến 31, mỗi B25 trên cùng mạng RS485 cần một ID riêng để tránh xung đột địa chỉ. Bộ điều khiển trung tâm khi cấp nguồn sẽ polling toàn bộ mạng để xác định số lượng gateway đang hoạt động và ID tương ứng, phục vụ truy vấn dữ liệu về sau.
Nếu dự án dùng kết nối không dây thay vì RS485 có dây, giữ nút SET trong 5 giây để B25 vào chế độ networking với module không dây bên thứ ba.
