Dalcnet PIXEL-REPEATER - Module Nhân Đôi Hiệu Ứng Pixel LED Qua RS485 Cho RUNNING-LIGHT-CASAMBI

Hai dải LED dọc theo hai mặt hành lang, hai cột trước cổng, hoặc hai viền ban công đối diện nhau. Chủ đầu tư muốn cùng một hiệu ứng horse race chạy đồng bộ trên cả hai. Giải pháp rõ ràng nhất là lắp hai RUNNING-LIGHT-CASAMBI, hai node Casambi, cấu hình cùng một hiệu ứng, rồi hy vọng timing BLE đủ chặt để hai dải trông đồng bộ. Nhưng đồng bộ qua BLE mesh là đồng bộ mềm, không phải đồng bộ cứng: hai thiết bị chạy cùng lệnh nhưng không dùng chung chuỗi dữ liệu SPI.

Dalcnet giải bài toán này bằng PIXEL-REPEATER. Module nhận tín hiệu SPI từ RUNNING-LIGHT-CASAMBI qua RS485 (khoảng cách tới 250m) và xuất y hệt chuỗi dữ liệu đó ra dải LED thứ hai. Hai dải nhận cùng một bit stream, tức là đồng bộ ở cấp độ phần cứng, không phụ thuộc timing BLE hay latency của Casambi network.

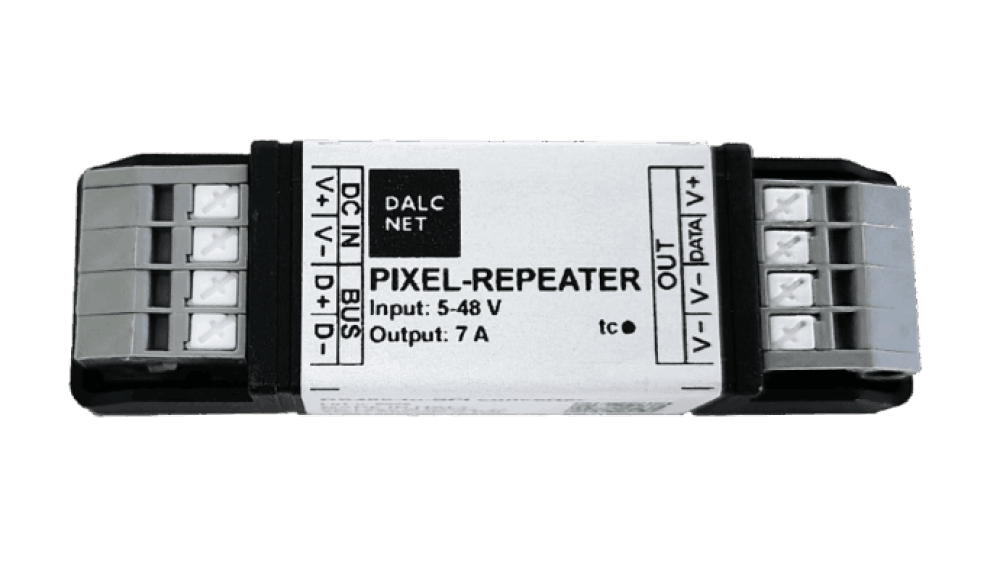

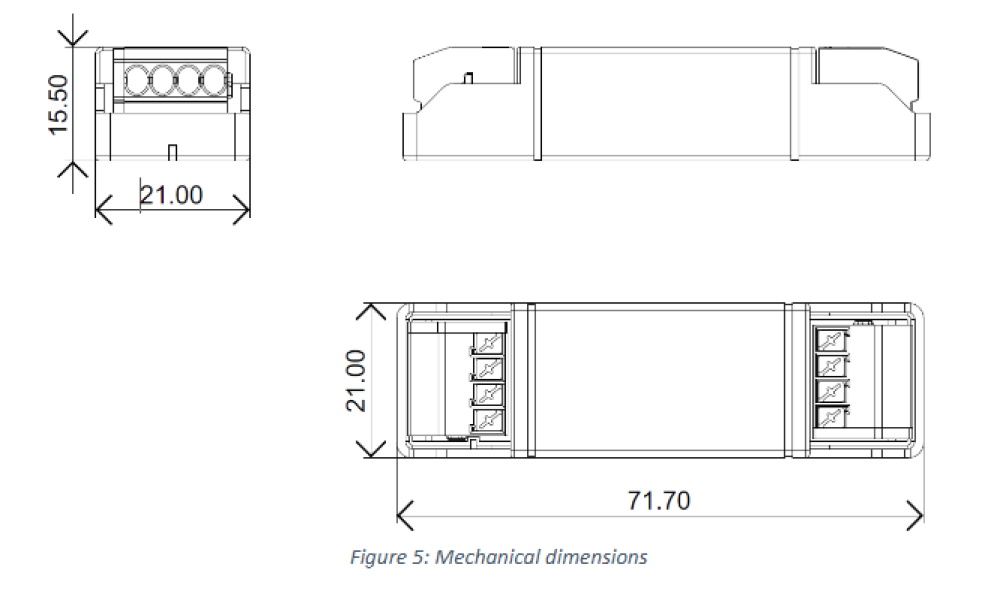

PIXEL-REPEATER là gì và hoạt động như thế nào

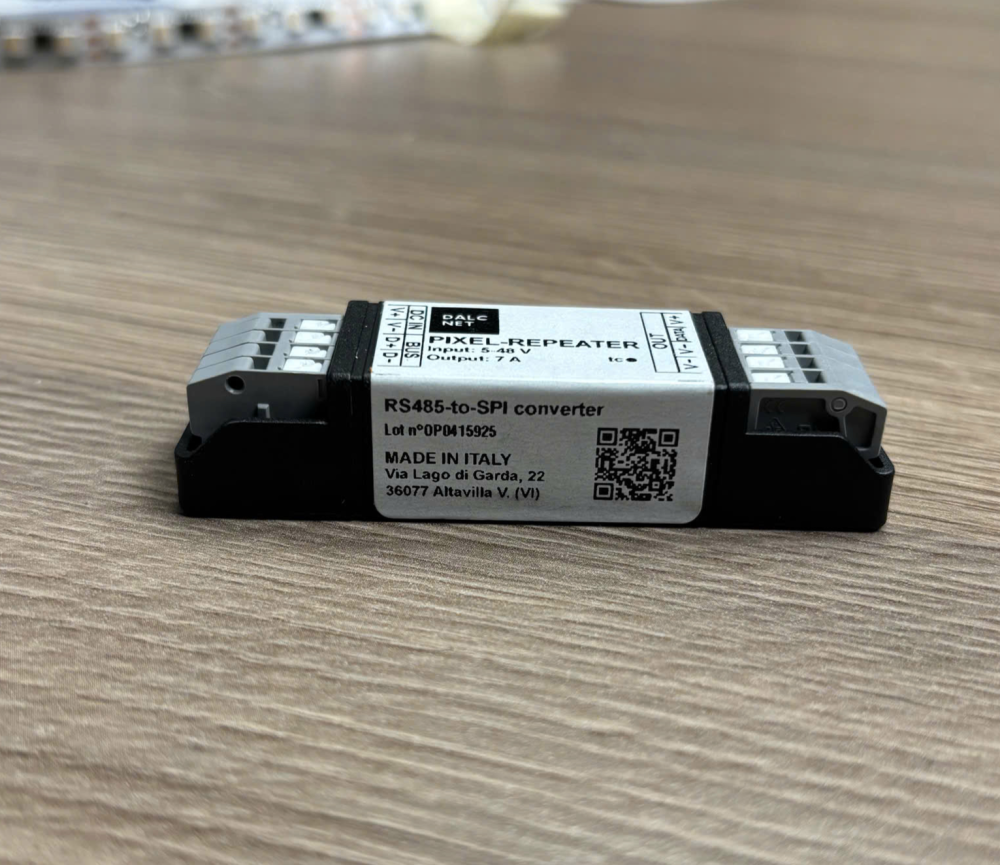

PIXEL-REPEATER là RS485-to-SPI converter: nó dịch tín hiệu RS485 nhận từ RUNNING-LIGHT-CASAMBI thành chuỗi SPI và gửi xuống dải Digital LED strip được kết nối trực tiếp. Không có Bluetooth, không có Casambi node, không có giao tiếp nào với app. Toàn bộ logic điều khiển hiệu ứng nằm trong RUNNING-LIGHT-CASAMBI; PIXEL-REPEATER chỉ nhận và thực thi.

Cơ chế đồng bộ cấp phần cứng

Khi RUNNING-LIGHT-CASAMBI tính toán frame hiệu ứng và gửi chuỗi SPI ra terminal OUT, nó đồng thời gửi cùng dữ liệu đó qua terminal BUS dưới dạng RS485. PIXEL-REPEATER nhận chuỗi RS485, chuyển đổi và phát SPI ra dải LED của nó trong cùng chu kỳ.

Hai dải LED nhận bit stream giống nhau tại cùng một thời điểm. Pixel thứ 50 trên dải đầu và pixel thứ 50 trên dải thứ hai sáng lên cùng màu, cùng lúc. Đây là đồng bộ cứng, không thể đạt được nếu dùng hai RUNNING-LIGHT-CASAMBI độc lập dù cả hai cùng nhận lệnh từ Casambi network.

Không tiêu tốn Casambi node

PIXEL-REPEATER không có radio Bluetooth, không cần commissioning trong Casambi app và không xuất hiện trong danh sách thiết bị của network. Nếu dự án đang dùng Evolution network giới hạn 250 node và gần đến giới hạn đó, thêm bao nhiêu PIXEL-REPEATER cũng không ảnh hưởng đến node count.

Với dự án quy mô lớn nhiều dải LED song song, đây là điểm tiết kiệm đáng kể so với phương án nhân đôi RUNNING-LIGHT-CASAMBI.

Hỗ trợ 48VDC, cao hơn RUNNING-LIGHT-CASAMBI

RUNNING-LIGHT-CASAMBI nhận nguồn tối đa 24VDC. PIXEL-REPEATER chấp nhận đến 48VDC. Điều này cho phép kết hợp hai điện áp khác nhau trong cùng một hệ thống: RUNNING-LIGHT-CASAMBI cấp 12V LED strip tại một vị trí, PIXEL-REPEATER cấp 48V LED strip tại vị trí kia với nguồn riêng. Hiệu ứng đồng bộ, điện áp vận hành độc lập.

Trên thực tế, 48V LED strip ngày càng phổ biến trong các ứng dụng ngoại thất vì sụt áp thấp hơn trên cùng chiều dài dây, cho phép chạy LED strip dài hơn mà không cần điểm injection điện giữa chừng. Nếu hai vị trí LED của dự án có yêu cầu dây dẫn khác nhau, PIXEL-REPEATER mở ra lựa chọn linh hoạt hơn.

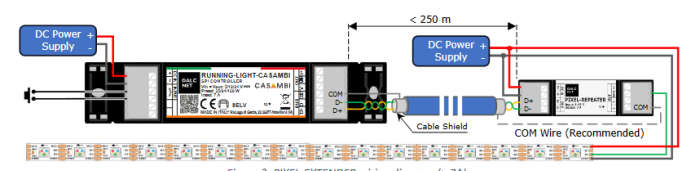

Sơ đồ kết nối PIXEL-REPEATER

Bước 1: Kết nối tải LED strip (OUT terminal)

Đấu dây DATA-IN của LED strip vào terminal DATA tại OUT. Dây dương (V+) của LED strip vào V+ OUT, dây âm (V-/GND) vào V- OUT. Giữ khoảng cách từ PIXEL-REPEATER đến LED strip dưới 3m nếu có thể; không để vượt quá 30m. Dây kết nối phải double-insulated và không đi chung với mạch non-SELV.

Kiểm tra cực tính kỹ trước khi cấp nguồn. Đảo cực dây V+ và V- làm hỏng LED strip ngay lập tức và không được bảo hành.

Bước 2: Kết nối BUS RS485 từ RUNNING-LIGHT-CASAMBI

Dùng cáp twisted-pair shielded. Đấu D- (Data-B) của RUNNING-LIGHT-CASAMBI vào D- của PIXEL-REPEATER, D+ (Data-A) vào D+. Nối shield cáp vào terminal COM trên cả hai đầu để cân bằng tín hiệu RS485 trên đường dài.

Nếu cáp chỉ có hai lõi (không có dây COM riêng), nối shield vào COM để thay thế. Giữ đoạn cáp không có shield (gần đầu nối terminal) càng ngắn càng tốt để tránh nhiễu.

Khoảng cách RS485 có thể đến 250m, nhưng chất lượng cáp ảnh hưởng trực tiếp đến độ ổn định tín hiệu. Dùng cáp RS485 shielded chuyên dụng tốt hơn twisted-pair thông thường cho khoảng cách trên 100m.

Bước 3: Kết nối nguồn DC (DC IN terminal)

Nối nguồn SELV constant voltage đúng điện áp LED strip tại vị trí này (5V, 12V, 24V hoặc 48V) vào V+ và V- của DC IN. Nguồn phải có short-circuit protection và overcurrent protection.

Giữ khoảng cách từ nguồn đến PIXEL-REPEATER dưới 10m; tối đa cho phép là 30m. Kích thước nguồn theo dòng tải thực tế của LED strip, không theo dòng tối đa của PIXEL-REPEATER.

Trường hợp dải LED tiêu thụ trên 7A: không dẫn V+ và V- qua OUT terminal của PIXEL-REPEATER mà nối nguồn DC trực tiếp đến LED strip, chỉ dẫn dây DATA qua terminal DATA.

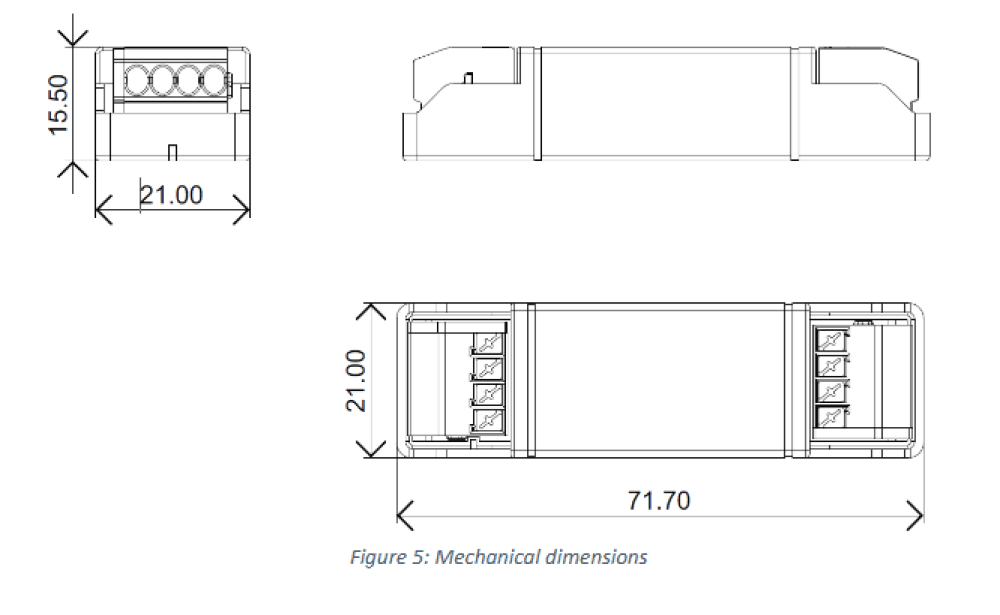

Lưu ý hướng lắp và nhiệt

PIXEL-REPEATER chỉ được lắp theo hướng vertical (mặt nhãn ngang) hoặc horizontal (mặt nhãn hướng lên). Không lắp ngược với mặt nhãn hướng xuống. Điểm Tc nằm ở mặt trước thiết bị gần output terminal, không được vượt quá 80°C trong mọi điều kiện vận hành. Để đủ khoảng thông gió xung quanh thiết bị, đặc biệt khi lắp trong hộp kỹ thuật.

Ứng dụng PIXEL-REPEATER trong dự án thực tế

Đồng bộ hiệu ứng hai mặt tòa nhà

Tòa văn phòng hoặc khách sạn muốn LED strip viền mặt tiền chạy hiệu ứng wave hay fill đồng bộ trên cả mặt chính và mặt hông. Hai mặt thường cách nhau đủ xa để không tiện đi thêm cáp điều khiển. Một RUNNING-LIGHT-CASAMBI đặt tại tủ điện trung tâm kết nối BUS RS485 qua PIXEL-REPEATER sang mặt kia. Cả hai dải nhận cùng một chuỗi SPI, hiệu ứng trông như một hệ thống liên tục dù vật lý là hai đường LED riêng biệt.

Tòa nhà cao tầng, đồng bộ từ tầng kỹ thuật

Viền LED chạy từ tầng 1 lên tầng thượng theo trục đứng. RUNNING-LIGHT-CASAMBI đặt tại tủ điện tầng kỹ thuật, PIXEL-REPEATER đặt tại tầng thượng với nguồn riêng. Đường RS485 chạy trong máng cáp điện nhẹ, không cần thêm hạ tầng. Khoảng cách đứng 30-40 tầng nằm trong giới hạn 250m.

Kết hợp LED strip khác điện áp

Thiết kế hồ bơi ngoại thất dùng LED strip 48V IP68 dưới nước (giảm sụt áp trên dây dài), trong khi mái che kề bên dùng LED strip 24V IP65. PIXEL-REPEATER cấp 48V cho LED dưới nước từ nguồn riêng; RUNNING-LIGHT-CASAMBI cấp 24V cho LED mái che từ nguồn riêng. Cùng một hiệu ứng, hai điện áp hoàn toàn độc lập.

Kết luận

PIXEL-REPEATER giải quyết bài toán cụ thể: hai dải Digital LED strip ở hai vị trí xa nhau cần chạy cùng một hiệu ứng pixel với đồng bộ phần cứng, không phụ thuộc timing BLE, không tiêu tốn Casambi network node. Với hỗ trợ 48VDC và nguồn hoàn toàn độc lập, module này phù hợp cho dự án cần linh hoạt về điện áp LED strip tại hai đầu hệ thống.

Nếu dự án đang dùng RUNNING-LIGHT-CASAMBI và cần mở rộng sang vị trí thứ hai, PIXEL-REPEATER là phương án kết nối trực tiếp, ít phức tạp hơn so với thêm node Casambi mới.

Để tư vấn thiết kế hệ thống hiệu ứng LED đồng bộ với RUNNING-LIGHT-CASAMBI và PIXEL-REPEATER, liên hệ: Công Ty Cổ Phần Tích Hợp Hệ Thống Liên Minh
Hotline: 0918.918.755 | Email: sales@knxstore.vn
Văn phòng: SAV5-01.02, Lầu 1, Tháp 5, The Sun Avenue, 28 Mai Chí Thọ, TP.HCM

Câu hỏi thường gặp

Không. PIXEL-REPEATER không có bộ tạo hiệu ứng, không có Bluetooth và không có giao tiếp Casambi. Nó chỉ nhận dữ liệu SPI đóng gói qua RS485 từ RUNNING-LIGHT-CASAMBI rồi giải mã và xuất ra LED strip. Không có nguồn tín hiệu RS485 từ RUNNING-LIGHT-CASAMBI thì PIXEL-REPEATER không hoạt động.

Tài liệu Dalcnet mô tả kết nối một PIXEL-REPEATER trên BUS terminal của RUNNING-LIGHT-CASAMBI. RS485 về lý thuyết hỗ trợ nhiều node trên cùng bus, nhưng firmware RUNNING-LIGHT-CASAMBI không tài liệu hóa chính thức cấu hình nhiều PIXEL-REPEATER song song. Liên hệ KNXStore để xác nhận trước khi thiết kế hệ thống nhiều module.

Trễ RS485 ở khoảng cách 250m với tốc độ baud thông thường dưới 1ms, không nhận ra được bằng mắt thường. Hai dải LED trông đồng bộ hoàn toàn trong thực tế lắp đặt. Đây là lợi thế cốt lõi so với hai RUNNING-LIGHT-CASAMBI riêng biệt phụ thuộc timing BLE.

Không. PIXEL-REPEATER không xuất hiện trong Casambi app và không cần bất kỳ bước commissioning nào. Sau khi đấu nối BUS, nguồn và tải đúng theo sơ đồ, PIXEL-REPEATER tự động nhận tín hiệu và chạy đồng bộ với RUNNING-LIGHT-CASAMBI.

Có. PIXEL-REPEATER nhận chuỗi SPI đã được RUNNING-LIGHT-CASAMBI mã hóa theo IC type đã cấu hình. Nếu RUNNING-LIGHT-CASAMBI được cài với IC type WS2815 và LED strip tại PIXEL-REPEATER cũng là WS2815, tín hiệu khớp hoàn toàn. Điều kiện: LED strip tại PIXEL-REPEATER phải dùng cùng loại IC với LED strip tại RUNNING-LIGHT-CASAMBI, hoặc ít nhất IC tương thích cùng giao thức SPI và colour type.

Dalcnet yêu cầu twisted-pair shielded cable cho BUS RS485. Cáp thông thường không shielded dễ bị nhiễu EMI, đặc biệt khi đi chung máng với cáp điện 230V hoặc qua môi trường công nghiệp. Với khoảng cách trên 50m, nên dùng cáp RS485 shielded chuyên dụng (ví dụ loại Belden 9841 hoặc tương đương) thay vì twisted-pair thông thường.
