BRP067A42 làm gì và không làm gì

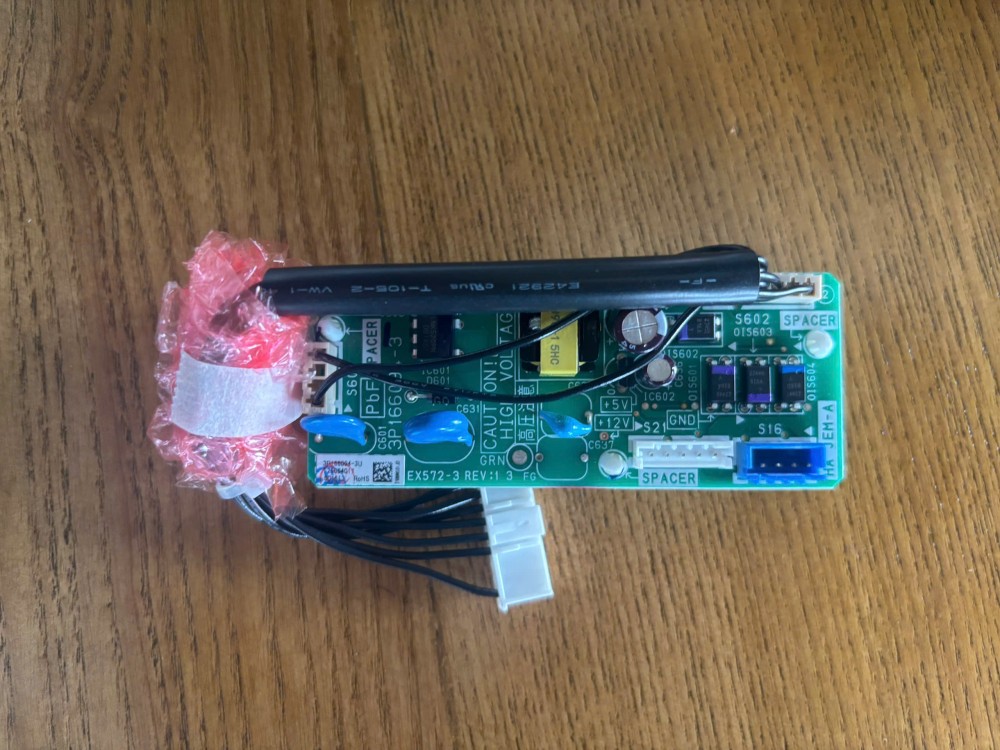

Theo Daikin service manual (dòng MKS-T Series), BRP067A42 thuộc nhóm "Remote Control PC-board Set", đấu vào connector [S403] có sẵn trên board điều khiển gốc của dàn lạnh để tạo ra cổng S21 chuẩn. Không cần thay board, không cần khoan cắt thêm, không đụng tới phần lạnh của máy.
Điều cần nói thẳng để tránh mua nhầm: BRP067A42 không tự có Wi-Fi, không có bất kỳ giao thức mạng nào, không có app đi kèm. Đây thuần túy là một bo mạch vật lý làm nhiệm vụ mở cổng. Bản thân nó chưa điều khiển được gì từ xa. Giá trị của nó là biến chân [S403] bên trong máy thành một cổng S21 tiêu chuẩn để cắm thiết bị điều khiển vào sau đó.
Vì sao dàn lạnh nhỏ lại cần bo mạch này
Trên các dàn lạnh treo tường công suất nhỏ và trung bình, Daikin thiết kế board indoor có sẵn header [S403] nhưng không hàn sẵn phần mạch tạo cổng S21 ra ngoài, để tối ưu giá thành cho model phổ thông. BRP067A42 bù đúng phần còn thiếu đó. Sau khi lắp, máy có một cổng S21 hoạt động y như các dòng cao cấp vốn có sẵn (ví dụ dòng CTKS). Vì thế với dòng CTKS bạn bỏ qua được BRP067A42, chỉ cần mua thẳng thiết bị điều khiển S21.
BRP067A42 áp dụng cho các dòng công suất nhỏ đến trung bình, khoảng 2.0-4.6kW: FTX(K)M-Y, FTKM20-46Q, FTXV20-46, FTX(K)F20-50, DTXF25-50, CTX(K)M20-46, CTXF20-35. Dàn công suất lớn hơn (5.0-7.1kW) dùng bản BRP980B42 thay thế.
Sau khi mở cổng S21, cắm được gì vào
Đây là phần quan trọng nhất và cũng hay bị hiểu nhầm là "chỉ đi với BRP072C42". Thực tế cổng S21 sau khi mở phục vụ cả ba hướng tích hợp, chọn theo hệ sinh thái đích:
| Thiết bị cắm vào cổng S21 | Đích tích hợp | Dùng khi |
|---|---|---|
| BRP072C42 | App Daikin Mobile Controller, Home Assistant | Nhà ở điều khiển bằng điện thoại, DIY smarthome |
| Intesis INKNXDAI001I000 | Bus KNX TP, quản lý qua ETS | Công trình KNX/BMS do SI vận hành |
| MicroAir 81MTAC01-DAI | Matter: Apple Home, Google Home, Alexa | Nhà dùng hệ Matter/HomeKit |
Nói cách khác, BRP067A42 là lớp nền chung. Bạn quyết định máy lạnh sẽ nói chuyện với hệ nào bằng cách chọn thiết bị cắm vào cổng S21, không phải bằng bo mạch này.
Tính năng chính
- Mở cổng S21 (giao thức nối tiếp riêng của Daikin) cho dàn lạnh chưa có sẵn cổng này.
- Kết nối vào chân [S403] trên board điều khiển gốc, không thay board, không đụng phần lạnh.
- Áp dụng cho dàn lạnh công suất 2.0-4.6kW.
- Lắp gọn bên trong cụm điều khiển indoor, không lộ ra ngoài, không ảnh hưởng thẩm mỹ.
- Vẫn dùng được remote hồng ngoại gốc song song sau khi lắp.
- Là lớp nền cho cả ba hướng Wi-Fi, KNX và Matter, không bó buộc chỉ đi với BRP072C42.
Lắp đặt và lưu ý
Bo mạch nằm bên trong cụm điều khiển dàn lạnh nên phải do thợ điện lạnh có nghề lắp, tắt aptomat trước khi mở máy. Sau khi cắm vào [S403] và đóng nắp, chưa có gì thay đổi ở phía người dùng cho tới khi cắm tiếp thiết bị S21 (Wi-Fi/KNX/Matter) vào cổng vừa mở. Đây là lý do nên đặt trọn bộ theo đúng đích tích hợp ngay từ đầu, tránh lắp nửa chừng rồi thiếu thiết bị.
Về thông số điện áp, dòng tiêu thụ và kích thước riêng của bo mạch, tài liệu public của Daikin không công bố chi tiết, nên ở đây không đưa số liệu suy đoán. Khi cần thông số chính xác cho hồ sơ kỹ thuật, liên hệ KNXStore để lấy từ tài liệu service của đúng model máy.
