Bộ chuyển đổi giao thức điều khiển DALI - DMX512 64 địa chỉ Dalcnet DGD Gateway

Bộ Chuyển Đổi DALI - DMX512 Dalcnet DGD Gateway: 2 Phiên Bản, 64 Địa Chỉ, Không Cần Cấu Hình

Tòa nhà đã chạy DALI cho chiếu sáng văn phòng, giờ chủ đầu tư muốn thêm dải LED RGB ở sảnh và mặt dựng, mà dải LED đó lại dùng DMX decoder. Hoặc ngược lại: ballroom khách sạn có bàn DMX cho sự kiện, nhưng downlight trần lại chạy driver DALI. Hai giao thức, hai bus, không nói chuyện được với nhau. Bộ chuyển đổi DALI DMX512 Dalcnet DGD Gateway sinh ra cho đúng tình huống này.

DGD Gateway là gateway chuyển đổi giao thức trong hệ thống chiếu sáng, đứng giữa bus DALI và bus DMX512, để một bên điều khiển được thiết bị của bên kia mà không phải thay driver hay viết lại logic điều khiển. Sản phẩm có 2 mã, mỗi mã chạy đúng một chiều, nên chọn theo hướng tín hiệu của hệ thống.

DGD Gateway Gồm Những Phiên Bản Nào?

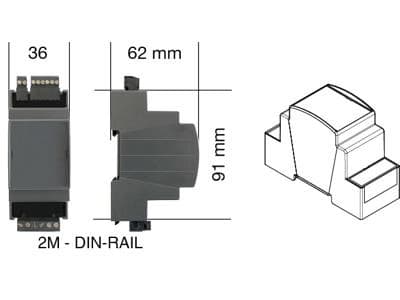

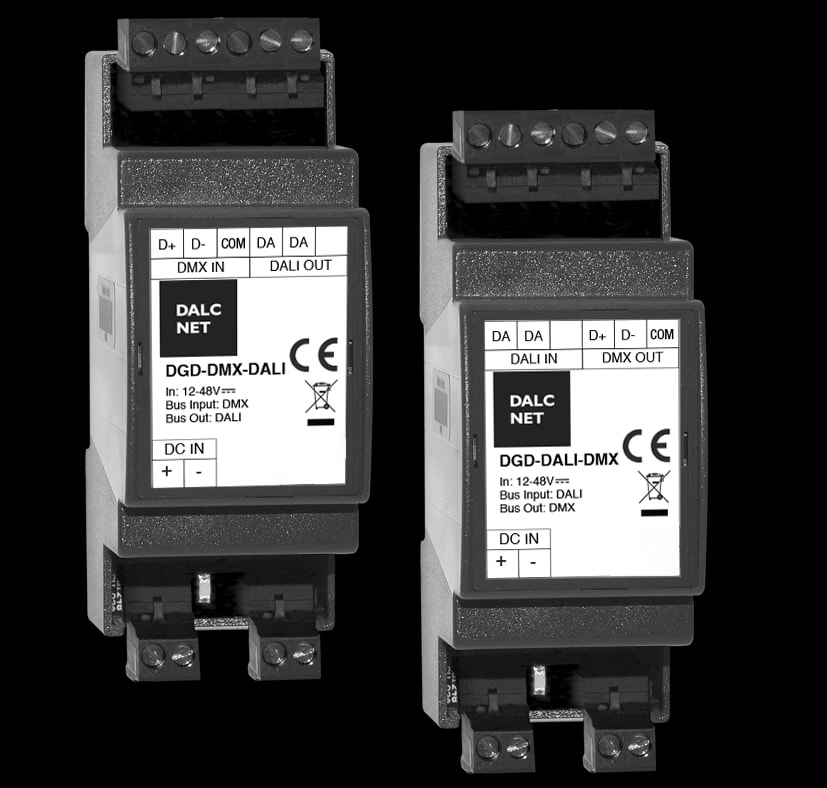

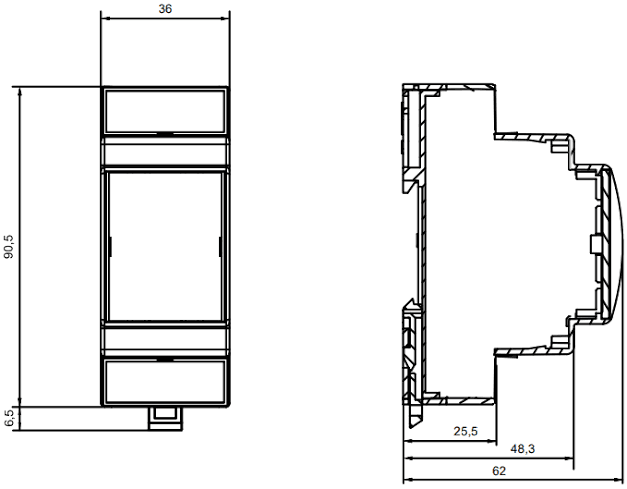

DGD Gateway có 2 phiên bản dùng chung vỏ DIN rail 2M, chung dải nguồn 12-48VDC, khác nhau ở chiều chuyển đổi. Mỗi phiên bản chỉ chuyển một chiều, không có chiều ngược lại.

Lưu ý nhỏ: nếu dự án cần cả hai chiều (ví dụ vừa cho DALI điều khiển LED DMX, vừa cho bàn DMX điều khiển downlight DALI), cần 2 thiết bị riêng, đấu trên 2 bus riêng.

DGD-DALI-DMX: Điều Khiển Thiết Bị DMX512 Từ Hệ DALI

Cơ chế chuyển đổi

DGD-DALI-DMX nghe lệnh trên bus DALI và chuyển toàn bộ 64 short address (0-63) thành 64 kênh DMX (1-64). Mapping cố định theo quy tắc: kênh DMX = địa chỉ DALI + 1. Không có phần mềm, không có DIP switch, không cần cấu hình.

Các lệnh DALI được gateway xử lý:

• OFF
• UP, DOWN
• STEP UP, STEP DOWN
• DIRECT ARC POWER
• CALL MIN LEVEL, CALL MAX LEVEL
• GOTO LAST ACTIVE LEVEL

Với application controller, mỗi kênh DMX phía sau gateway trông như một control gear có địa chỉ riêng. Controller gửi DIRECT ARC POWER tới địa chỉ 5 => kênh DMX 6 nhận giá trị tương ứng.

Điều cần biết khi tích hợp

Gateway không quản lý addressing của bus DALI. Nghĩa là trên bus phải có sẵn một DALI master (application controller, KNX-DALI gateway hoặc bộ điều khiển DALI độc lập) phát lệnh. Gateway chỉ "nghe" và dịch.

Giá trị mức sáng không được lưu khi mất nguồn. Sau khi cấp điện lại, kênh DMX chờ lệnh mới từ DALI master. Với hệ có yêu cầu power-on level, logic này phải nằm ở controller.

Datasheet không nói rõ gateway có xử lý lệnh group và broadcast hay không, chỉ mô tả mapping theo short address. Nếu controller của bạn điều khiển chủ yếu bằng group/scene, nên test trước trên bench (kinh nghiệm chung khi ghép gateway của hãng khác: kiểm tra trước vẫn rẻ hơn sửa tại công trình).

Trạng thái LED

Vì LED báo cả trạng thái "không có nguồn bus", gateway cần điện áp bus DALI có sẵn, do controller hoặc DALI PSU riêng cấp.

Ứng dụng điển hình

• Dải LED RGB/RGBW qua DMX decoder ở sảnh, trần giật cấp, mặt dựng, điều khiển chung từ hệ DALI của tòa nhà
• Đèn kiến trúc DMX trong showroom, nhà hàng, khi hệ chiếu sáng chính đã chạy DALI
• Tích hợp đèn DMX vào BMS hoặc KNX thông qua gateway KNX-DALI có sẵn, không cần thêm gateway KNX-DMX riêng

DGD-DMX-DALI: Điều Khiển Driver DALI Từ Bàn DMX

Cơ chế chuyển đổi

DGD-DMX-DALI lấy 64 kênh DMX đầu tiên (1-64) và gửi tới 64 địa chỉ DALI (0-63) bằng lệnh DIRECT ARC POWER. Các kênh từ 65 trở đi trong universe DMX bị bỏ qua. Mapping cố định: địa chỉ DALI = kênh DMX - 1.

Hai điều kiện bắt buộc

Đây là phần hay bị bỏ sót khi bóc khối lượng:

1. Bus DALI phải có nguồn riêng. DGD-DMX-DALI không cấp nguồn bus. Cần thêm DALI PSU trên DIN rail, ví dụ Lunatone DALI-2 PS hoặc Sunricher SR-2400P.
2. Driver DALI phải được đánh địa chỉ trước. Gateway chỉ gửi lệnh tới địa chỉ có sẵn, không tự addressing. Dùng DALI programmer như Dalcnet DGM01-1248, hoặc interface Lunatone DALI USB / DALI Bluetooth để gán short address 0-63 theo đúng bảng kênh DMX.

Không có 2 thứ trên, gateway vẫn sáng LED nhưng đèn không phản hồi.

Trạng thái LED

Ứng dụng điển hình

• Ballroom, hội trường khách sạn: bàn DMX của đơn vị sự kiện điều khiển luôn downlight DALI trên trần
• Studio, phòng trưng bày: lighting console hoặc DMX controller quản lý chung đèn sân khấu DMX và đèn chiếu sáng chung DALI
• Hệ điều khiển chiếu sáng kiến trúc xuất DMX/Art-Net (qua node Art-Net sang DMX) cần điều khiển thêm một cụm driver DALI

Bảng Mapping Địa Chỉ DALI Và Kênh DMX

Cả hai phiên bản dùng chung một quy tắc mapping cố định:

Đấu Nối Và Lắp Đặt

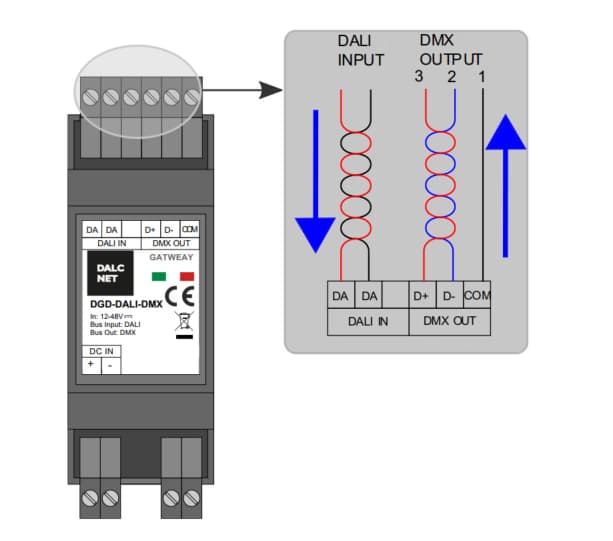

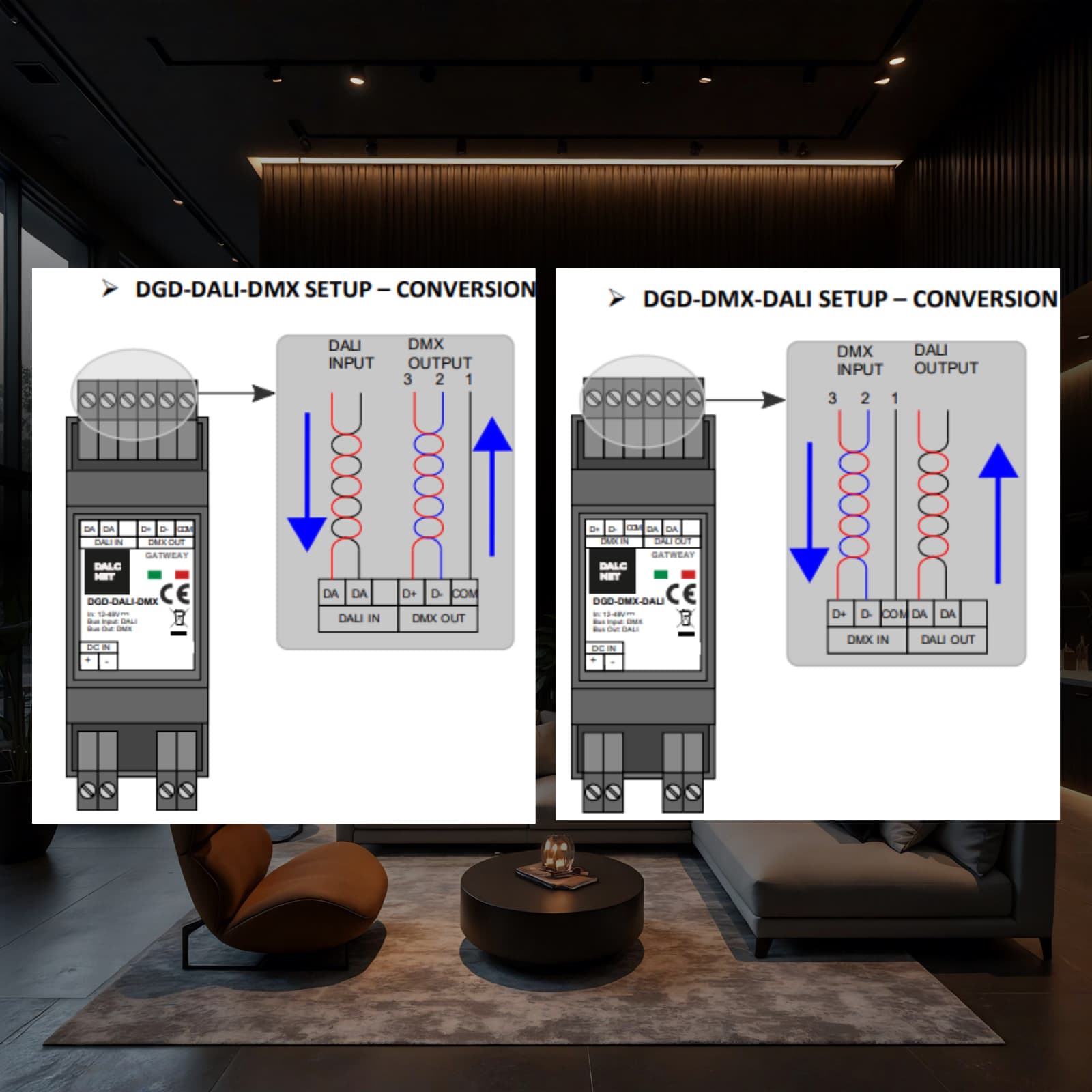

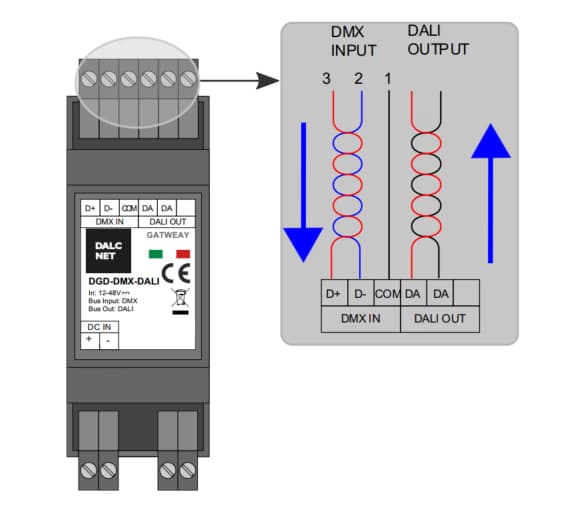

Sơ đồ terminal

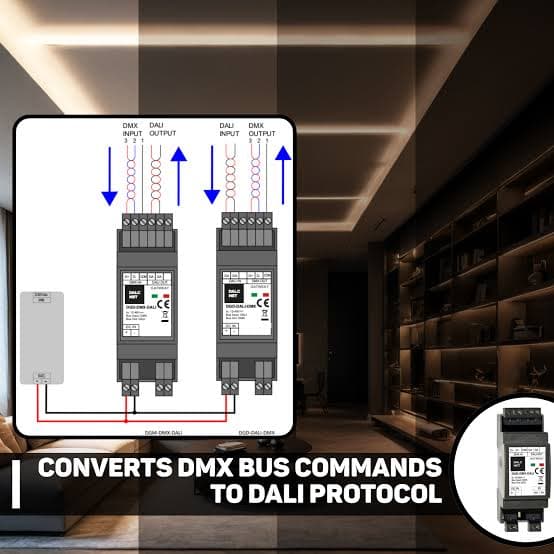

Thứ tự đấu theo hãng: đấu bus vào terminal phía trên trước, sau đó đấu nguồn 12-48VDC vào DC IN. Nhiều gateway có thể dùng chung một bộ nguồn SELV, đấu song song.

Lưu ý lắp đặt và an toàn điện

• Lắp trong tủ điện có bảo vệ quá áp, do người có chuyên môn thực hiện
• Gắn nằm ngang hoặc thẳng đứng với mặt nhãn hướng lên/hướng ra. Không lắp lộn ngược (mặt nhãn hướng xuống)
• Chỉ dùng nguồn SELV có giới hạn dòng và bảo vệ ngắn mạch. Nếu nguồn quá lớn so với dòng tiêu thụ, chèn thêm bảo vệ quá dòng giữa nguồn và thiết bị
• Tách mạch 230V và mạch không SELV khỏi mạch SELV. Tuyệt đối không đưa 230V vào bus hoặc bất kỳ terminal nào
• Cáp bus DMX512 và DALI theo spec của từng giao thức, nên dùng cáp xoắn đôi, chống nhiễu, cách điện kép
• Nhiệt độ vận hành tối đa chỉ +40°C và cấp bảo vệ IP10: với tủ điện đặt ở hành lang kỹ thuật không điều hòa (khá phổ biến ở công trình TP.HCM), nên chừa khoảng thông gió quanh gateway

Những Giới Hạn Cần Biết Trước Khi Chốt Thiết Kế

Gateway này làm đúng một việc: dịch lệnh theo mapping cố định. Vì vậy có vài điểm cần cân nhắc ngay từ giai đoạn thiết kế, không phải đợi đến commissioning.

Tốc độ bus DALI giới hạn hiệu ứng động. DALI chạy 1200 bit/s. Theo timing của IEC 62386-101, một bus DALI truyền được khoảng 30-40 forward frame mỗi giây. Nếu cập nhật lần lượt cả 64 địa chỉ, một vòng mất cỡ 1,5-2 giây (ước tính theo chuẩn, datasheet không nêu tốc độ cập nhật). Với DGD-DMX-DALI, điều này có nghĩa: fade chậm, đổi scene thì ổn; chase, strobe hay hiệu ứng nhanh từ bàn DMX thì không theo kịp.

Đèn RGB/RGBW tốn nhiều địa chỉ. Với DGD-DALI-DMX, mỗi kênh DMX là một địa chỉ DALI. Một DMX decoder 4 kênh RGBW chiếm 4 địa chỉ, nên 64 địa chỉ tối đa điều khiển được 16 điểm RGBW. Nếu bus DALI đó còn phải gánh driver cho đèn chiếu sáng chung, tổng địa chỉ sẽ hết rất nhanh. Phương án hợp lý là dành riêng một line DALI cho gateway.

Không có phản hồi ngược. Mỗi phiên bản chạy một chiều. DGD-DMX-DALI không đọc trạng thái lỗi driver DALI về phía DMX, và DMX512 vốn cũng không có kênh phản hồi (trừ khi dùng RDM, datasheet không đề cập RDM).

Đường cong dimming. Driver DALI dùng đường cong logarit theo chuẩn, trong khi giá trị DMX thường được hiểu tuyến tính. Datasheet không mô tả cách quy đổi giá trị, nên khi commissioning cần kiểm tra cảm giác dimming ở mức thấp, đặc biệt nếu cùng một cảnh có cả đèn DMX và đèn DALI.

Chứng nhận DALI-2 chưa được nêu. Datasheet chỉ ghi DALI. Các lệnh mà gateway hỗ trợ là lệnh chuẩn chung giữa DALI-1 và DALI-2, nhưng với dự án bắt buộc thiết bị DALI-2 certified, cần xác nhận trước khi đưa vào hồ sơ.

Khi Nào Nên / Không Nên Chọn DGD Gateway

Nên chọn khi:

• Hệ chiếu sáng chính đã chạy DALI, cần thêm một cụm LED DMX (RGB, RGBW, đèn kiến trúc) và muốn điều khiển chung từ DALI controller hoặc KNX-DALI gateway có sẵn => DGD-DALI-DMX
• Có bàn DMX hoặc DMX controller cần điều khiển một nhóm driver DALI với scene và fade chậm => DGD-DMX-DALI
• Cần giải pháp gọn trên DIN rail, không phần mềm, không cấu hình, kỹ thuật viên chỉ cần lập đúng bảng địa chỉ
• Dự án có nguồn 12V, 24V hoặc 48V DC sẵn trong tủ

Không nên chọn khi:

• Cần hiệu ứng nhanh (chase, pixel mapping, strobe) trên đèn DALI: giới hạn tốc độ bus DALI không cho phép. Nên chuyển phần đèn đó sang driver DMX hoặc SPI
• Cần mapping linh hoạt (ví dụ kênh DMX 200 điều khiển địa chỉ DALI 5, hay điều khiển theo group/scene DALI): mapping của DGD là cố định 1-64
• Cần nhiều hơn 64 kênh DMX trong một universe chuyển sang DALI: các kênh từ 65 trở đi bị bỏ qua
• Đang thiết kế mới và có thể chọn application controller có sẵn ngõ ra DMX, ví dụ Helvar 920: giảm một tầng chuyển đổi, quản lý tập trung trên một phần mềm
• Hồ sơ thầu yêu cầu bắt buộc DALI-2 certified mà chưa xác nhận được với hãng
