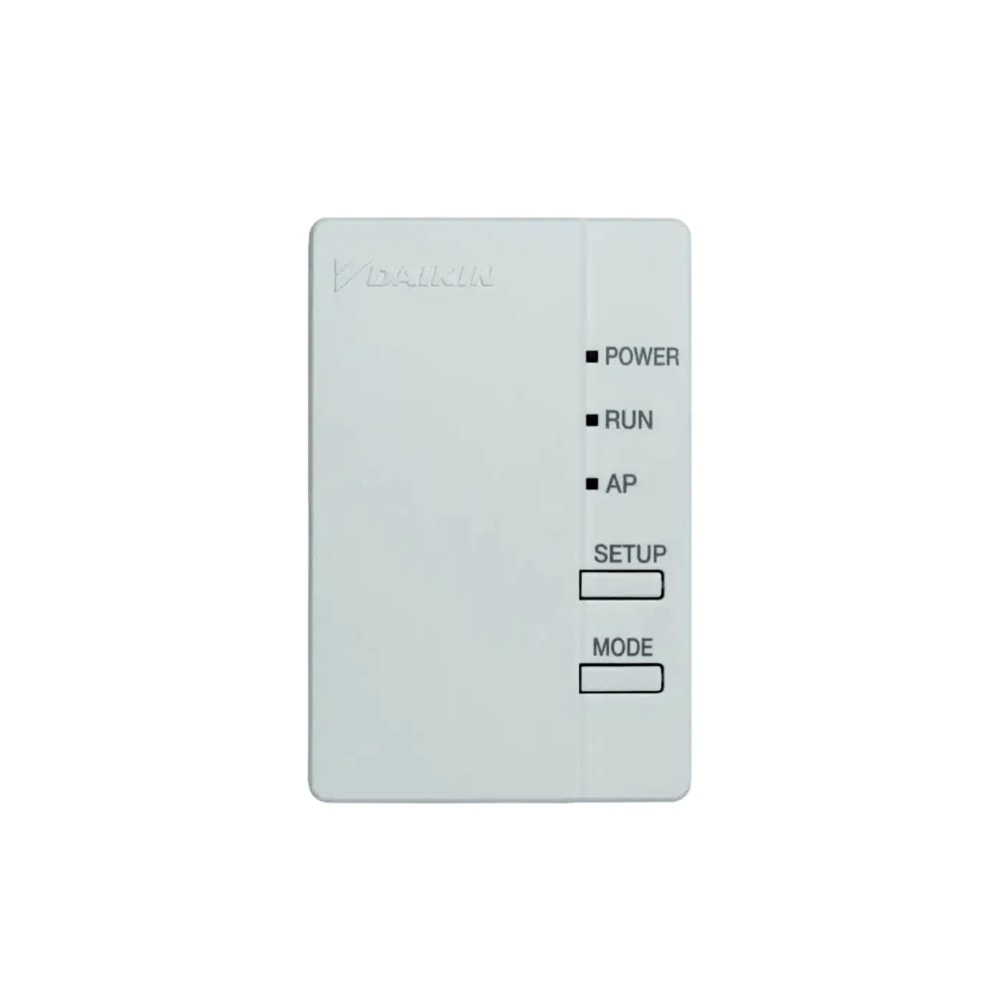

Điều khiển máy lạnh không dây kết nối Wifi Daikin - BRP072C42

Bạn đang dùng remote hồng ngoại cho dàn lạnh Daikin và muốn bật máy trước khi về đến nhà, hay muốn gộp điều hòa vào cùng một app với đèn, rèm? BRP072C42 giải quyết đúng nhu cầu đó, không cần thay cả cụm điều khiển, không cần đi thêm dây tín hiệu ra ngoài.

Đây là module Wi-Fi chính hãng Daikin, cắm trực tiếp vào cổng S21 trên board điều khiển của dàn lạnh. Sau khi kết nối vào mạng Wi-Fi 2.4GHz ở nhà (chuẩn IEEE 802.11b/g/n, kênh 1-13, băng 2400-2483,5MHz), thiết bị cho phép điều khiển máy lạnh qua app Daikin Mobile Controller (iOS 8.0+, Android 5.0+) thay cho remote hồng ngoại truyền thống. Bộ chuyển đổi tương thích hầu hết dàn lạnh treo tường Daikin sản xuất từ năm 2010 trở lại đây, vốn đã có sẵn chân S21 trên board.

Cổng S21 là gì và vì sao nó quan trọng

S21 là cổng giao tiếp nối tiếp riêng của Daikin nằm trên board điều khiển dàn lạnh, đầu nối dạng JST 5 chân (EHR-5). Về bản chất đây là một cổng serial: một chân truyền dữ liệu ra (TX của dàn lạnh), một chân nhận lệnh vào (RX), một chân cấp nguồn 12-14V nuôi thiết bị cắm vào, còn lại là mass. Chính chân nguồn này giải thích vì sao BRP072C42 không cần adapter nguồn riêng: nó ăn điện DC 14V/100mA thẳng từ board qua cổng S21.

Điểm cần nắm cho người tích hợp: giao thức S21 không được Daikin công bố tài liệu chính thức, tập lệnh và tính năng đọc được khác nhau tùy đời máy. Với module chính hãng như BRP072C42 thì Daikin đã lo phần tương thích, nên bạn không phải bận tâm chuyện này. Nó chỉ trở thành vấn đề khi ai đó tự chế bằng board ESP (Faikin, ESPHome), và đó là lý do chúng tôi khuyên dùng module chính hãng cho công trình bàn giao khách.

BRP072C42 là bản nâng cấp của BRP072A42. Điểm khác biệt nằm ở tầng bảo mật: bản mới dùng HTTPS và xác thực token, còn bản cũ truyền không mã hóa. Nhờ nâng cấp này, BRP072C42 tích hợp được với các nền tảng smarthome mở như Home Assistant và openHAB, không chỉ bó buộc trong app gốc của Daikin.

Cần lưu ý một điểm hay bị bỏ sót khi mua: không phải dàn lạnh Daikin nào cũng có sẵn cổng S21 lộ ra ngoài. Dòng CTKS có sẵn cổng này nên chỉ cần BRP072C42 là đủ. Nhưng phần lớn dòng còn lại chưa có cổng S21 sẵn, cần lắp thêm bo mạch giao tiếp BRP067A42 (dàn lạnh 2.0-4.6kW) hoặc BRP980B42 (dàn lạnh 5.0-7.1kW) trước, để mở cổng S21 rồi mới cắm BRP072C42 vào được. Đây là 2 sản phẩm riêng cần mua thêm theo đúng công suất máy, không phải cáp phụ kiện đi kèm miễn phí. Theo kinh nghiệm của chúng tôi, phần lớn trường hợp lắp thiếu adapter là do khách chỉ đặt BRP072C42 mà chưa kiểm tra dàn lạnh có sẵn cổng S21 hay chưa, dẫn đến phải chờ thêm một lượt giao hàng nữa.


Tính năng chính

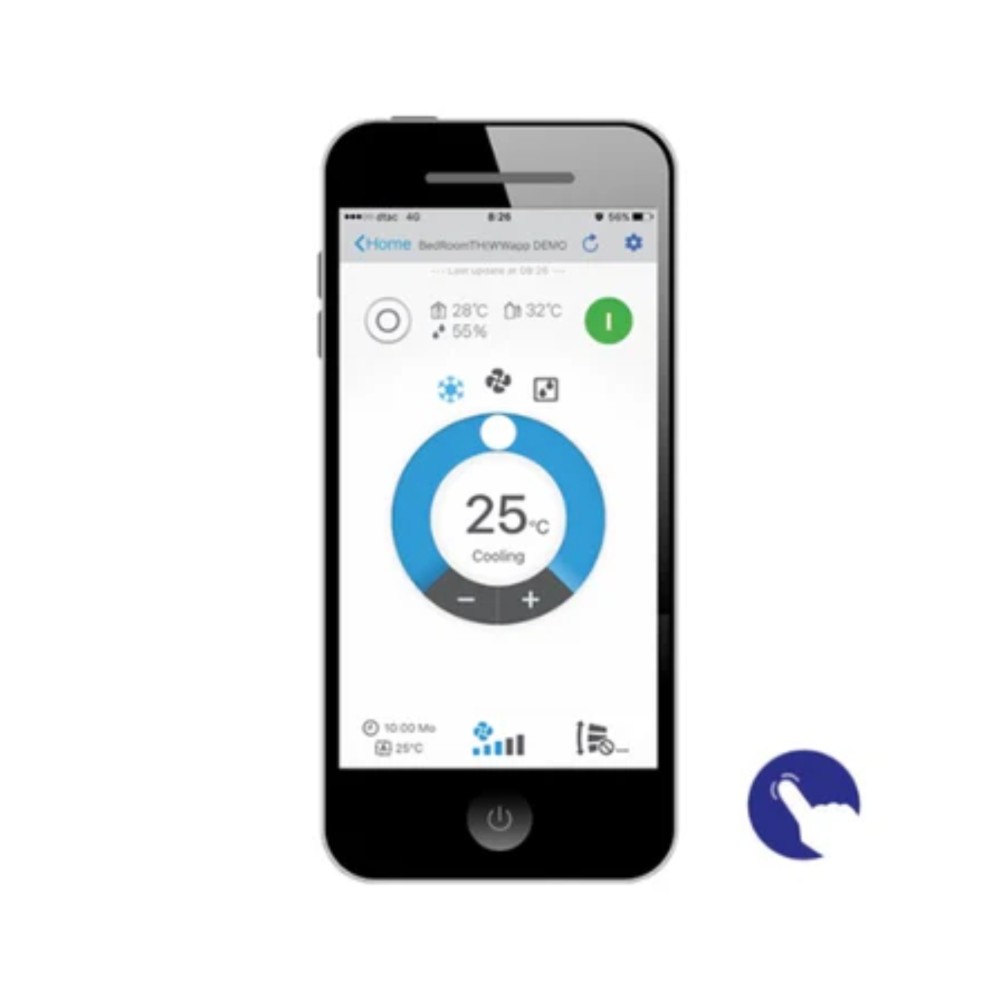

• Bật/tắt, đổi chế độ (mát, sưởi, quạt, tự động), chỉnh nhiệt độ, tốc độ quạt và hướng gió từ xa.
• Xem nhiệt độ trong nhà và ngoài trời, tính năng remote hồng ngoại tiêu chuẩn không có.
• Khóa trẻ em, ngăn thay đổi cài đặt ngoài ý muốn.
• Quản lý tối đa 10 dàn lạnh cùng lúc trên một app, hợp nhà nhiều phòng hoặc nhiều tầng.
• Đặt lịch bật tắt theo ngày và giờ để tối ưu tiêu thụ điện.
• Kết nối trực tiếp không cần internet khi điện thoại ở trong vùng phủ sóng của adapter.
• Tương thích Home Assistant, openHAB qua HTTPS và token, không chỉ dùng app gốc Daikin.

Dòng máy tương thích

Với model cũ hơn 2010, xác nhận khả năng tương thích với bộ phận hỗ trợ Daikin theo số model dàn nóng trước khi đặt.

Hướng dẫn cài đặt và cấu hình

Phần lắp phần cứng nên do thợ điện lạnh có nghề thực hiện vì phải mở cụm điều khiển dàn lạnh, nhưng phần cấu hình app thì người dùng tự làm được:

1. Tắt nguồn máy lạnh tại aptomat trước khi thao tác.
2. Tháo mặt trước dàn lạnh và nắp che board PCB.
3. Cắm cáp BRP072C42 vào cổng S21 trên board indoor. Nếu máy chưa có cổng S21, phải lắp BRP067A42 hoặc BRP980B42 trước.

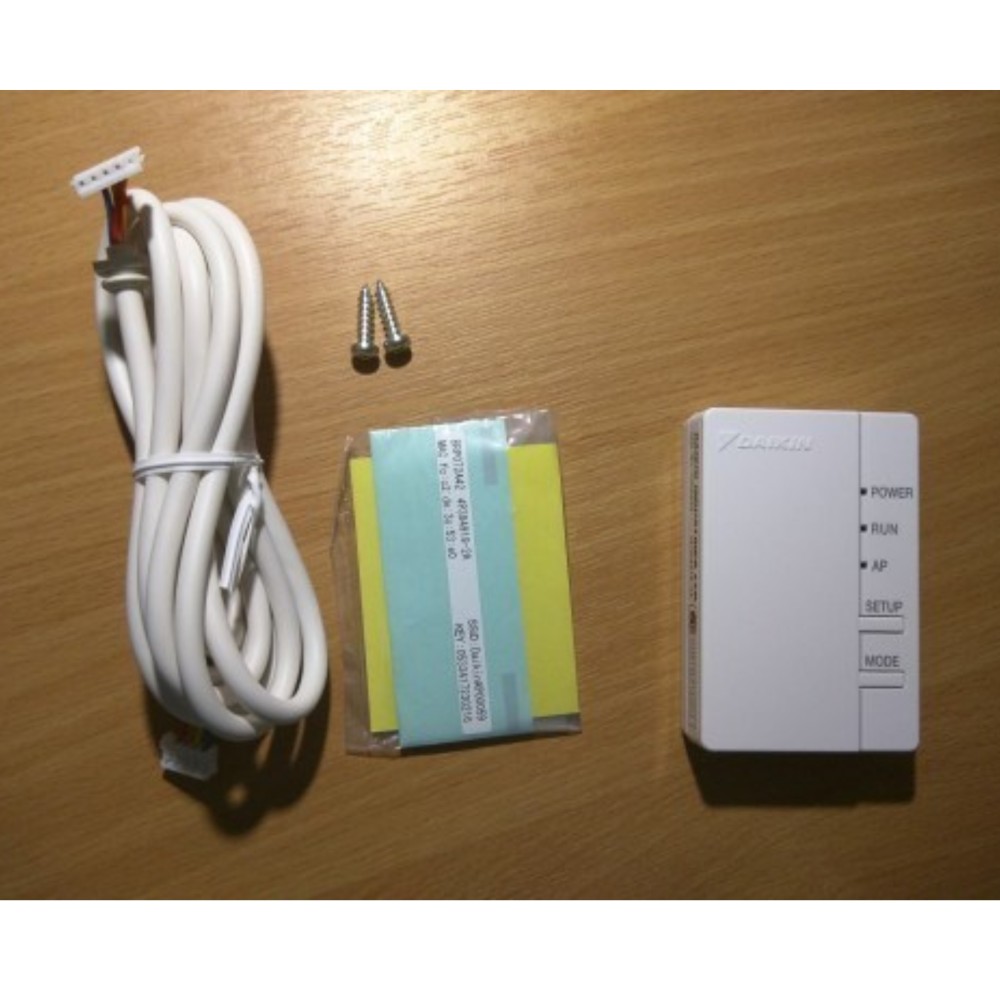

4. Cố định module lên tường hoặc vỏ máy bằng băng keo hai mặt đi kèm, đóng nắp lại, cấp điện.
5. Trên điện thoại, mở danh sách Wi-Fi, chọn SSID "DaikinAP_xxxx" in trên nhãn adapter, nhập KEY trên nhãn. Mở app Daikin Mobile Controller, chọn Configure wireless connection, chọn mạng Wi-Fi nhà, nhập mật khẩu, bấm Connect.

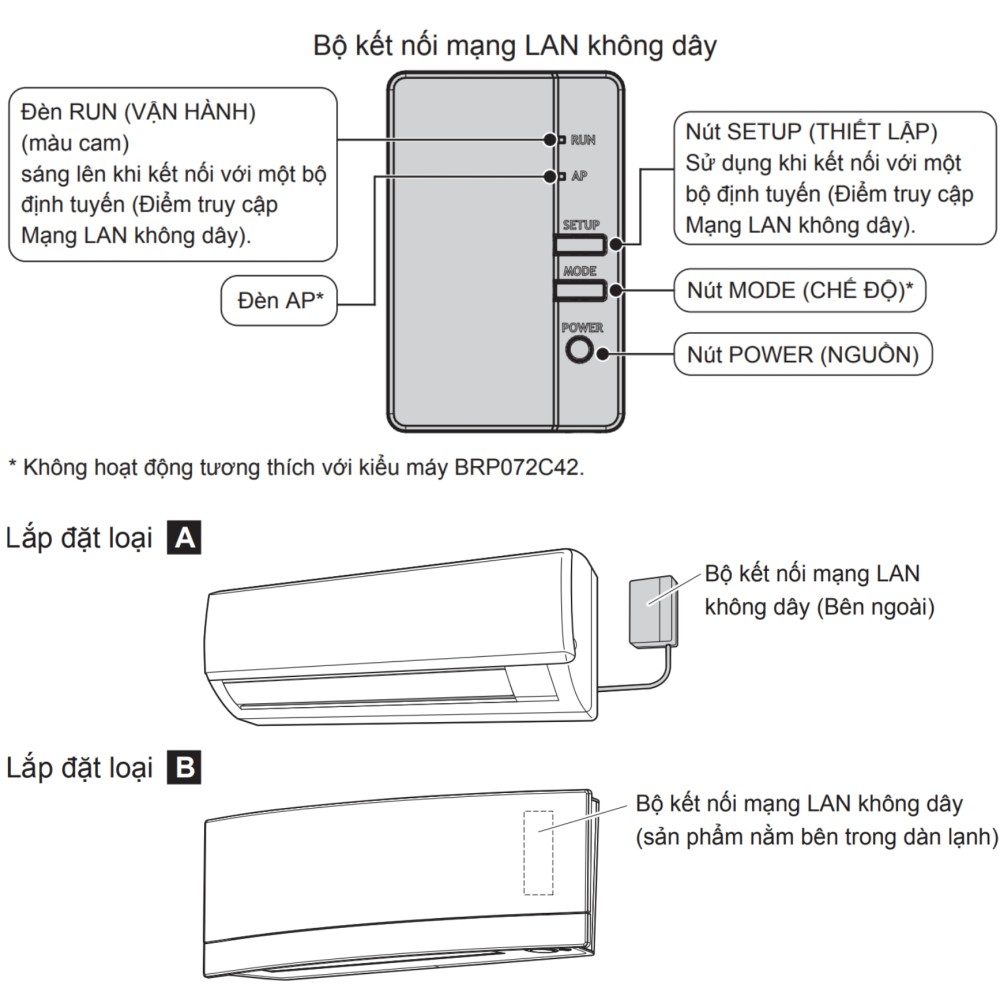

Sau khi adapter bắt được router, đèn RUN sẽ sáng. Nếu đèn RUN nhấp nháy quá một phút, kiểm tra lại nguồn router, tên mạng và mật khẩu rồi làm lại từ đầu.

Tích hợp Home Assistant và smarthome mở

Đây là điểm mạnh khiến dân kỹ thuật chọn BRP072C42 thay vì đời cũ. Home Assistant hỗ trợ dòng adapter này trong bản core, thêm thiết bị bằng cách khai địa chỉ IP của adapter. Vì BRP072C42 chạy firmware bảo mật (HTTPS), khi gặp lỗi "unknown error" lúc thêm thiết bị, bạn cần lấy KEY 13 ký tự trên nhãn adapter (nhãn có SSID, KEY, MAC, S.N) để đăng ký UUID với adapter, dùng key đó làm passphrase. Nếu Home Assistant và adapter nằm khác dải mạng (mạng bị chia VLAN), cần mở tường lửa cho UDP 30000-30050 để dò tìm thiết bị.

Kinh nghiệm thực tế: nên đặt IP tĩnh cho adapter (hoặc reserve DHCP theo MAC) trước khi tích hợp, tránh trường hợp router đổi IP làm mất kết nối trong Home Assistant sau này.

Một lưu ý về vùng và app: BRP072C42 dùng app Daikin Mobile Controller (thị trường Úc và châu Á). Đây là dòng khác với BRP069Axx của châu Âu chạy app ONECTA (trước là Daikin Online Controller), đừng nhầm hai họ khi tra cứu tài liệu.

Nếu dự án cần KNX hoặc Matter thay vì app riêng của Daikin

BRP072C42 chỉ đưa máy lạnh lên app Daikin Mobile Controller, không xuất ra bus KNX hay hệ sinh thái Matter. Cả ba đều khai thác cùng cổng S21 nhưng phục vụ đích khác nhau, không thay thế lẫn nhau:
