KNX Gateway Mitsubishi Heavy Industries VRF Tích Hợp Điều Hòa MHI Vào KNX Với Core CR-CG-MHI-KNX-01

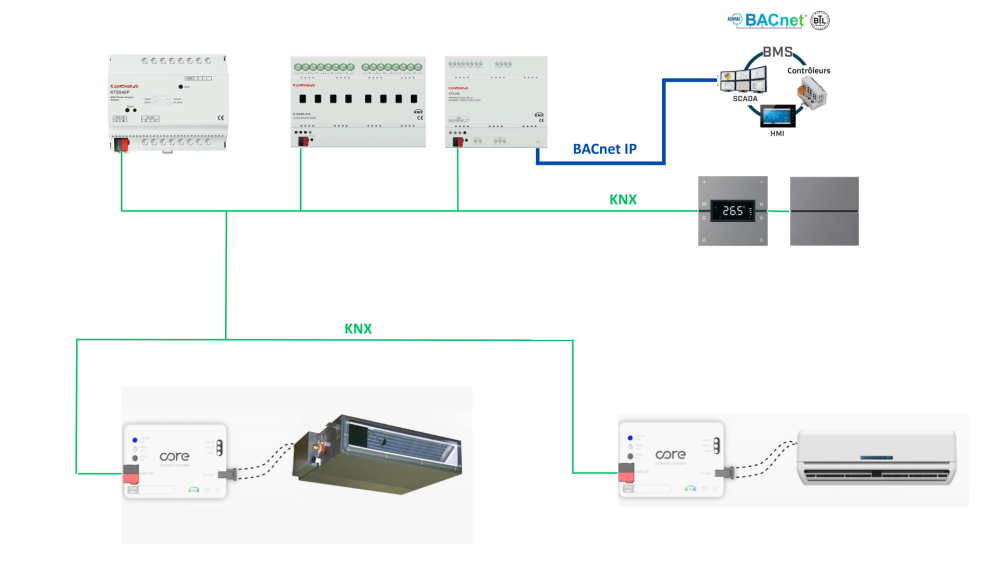

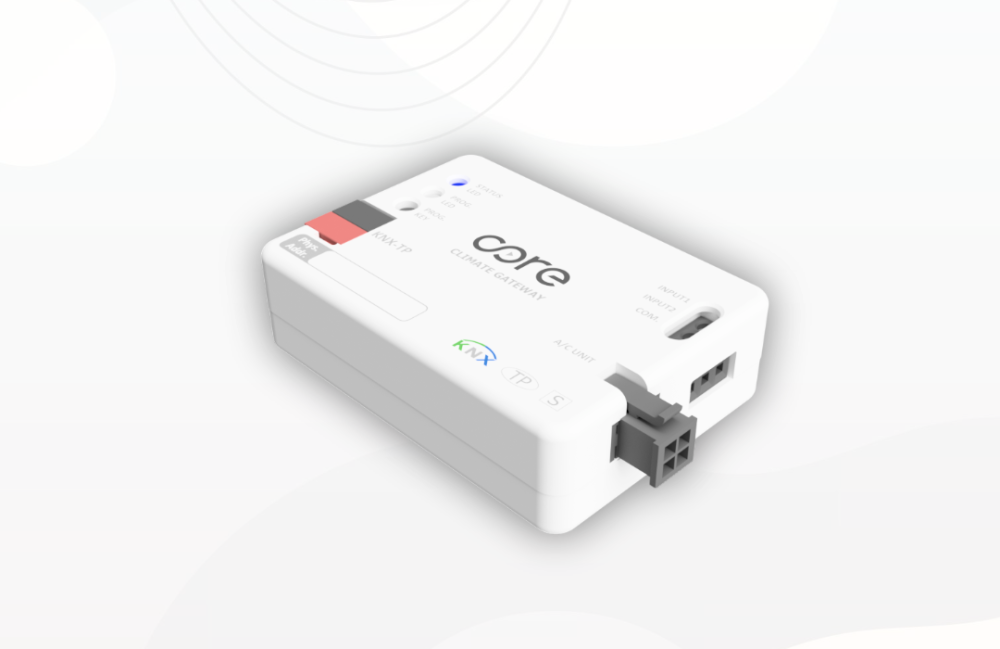

Hệ thống điều hòa Mitsubishi Heavy Industries VRF dòng KXZ Series xuất hiện trong nhiều công trình thương mại và khách sạn tại Việt Nam. CR-CG-MHI-KNX-01 là gateway Core dành riêng cho nhóm này, kết nối MHI VRF indoor unit vào KNX bus theo chuẩn hai chiều đầy đủ.
Điều quan trọng nhất cần làm rõ ngay từ đầu: Mitsubishi Heavy Industries (MHI) và Mitsubishi Electric (ME) là hai tập đoàn hoàn toàn riêng biệt, không liên quan về mặt kỹ thuật dù cùng mang tên Mitsubishi. Điều hòa MHI dùng CR-CG-MHI-KNX-01. Điều hòa Mitsubishi Electric (City Multi, Mr. Slim) dùng CR-CG-ME-KNX-01. Hai gateway không hoán đổi được cho nhau và không có bất kỳ điểm kết nối kỹ thuật nào chung.
Mitsubishi Heavy Industries Khác Mitsubishi Electric Như Thế Nào
Tên gọi gần giống nhau là nguồn gây nhầm lẫn phổ biến nhất khi tư vấn và thi công. Bảng so sánh nhanh:
| Tiêu chí | Mitsubishi Heavy Industries (MHI) | Mitsubishi Electric (ME) |
|---|---|---|
| Dòng sản phẩm VRF | KXZ Series, FD Series, SR Series | City Multi, Mr. Slim, MSZ |
| Gateway Core | CR-CG-MHI-KNX-01 | CR-CG-ME-KNX-01 |
| Cổng kết nối | X,Y terminal (2 dây) | CN105 connector (5 chân) |
| Phân cực cáp | Non-polarized | Polarized |
| Website nhận diện | mhi-mth.com / mhiae.com | mitsubishielectric.com |
Nếu đang đứng trước một dàn indoor unit và cần xác định là MHI hay ME: nhìn vào bảng mạch trong vỏ. MHI sẽ có X,Y terminal (2 chốt vít có ký hiệu X và Y). ME sẽ có cổng CN105 (đầu cắm nhựa 5 chân trắng, có lẫy định hướng).
X,Y Terminal Non-Polarized Kết Nối Đơn Giản Nhất Trong Dòng Core Gateway

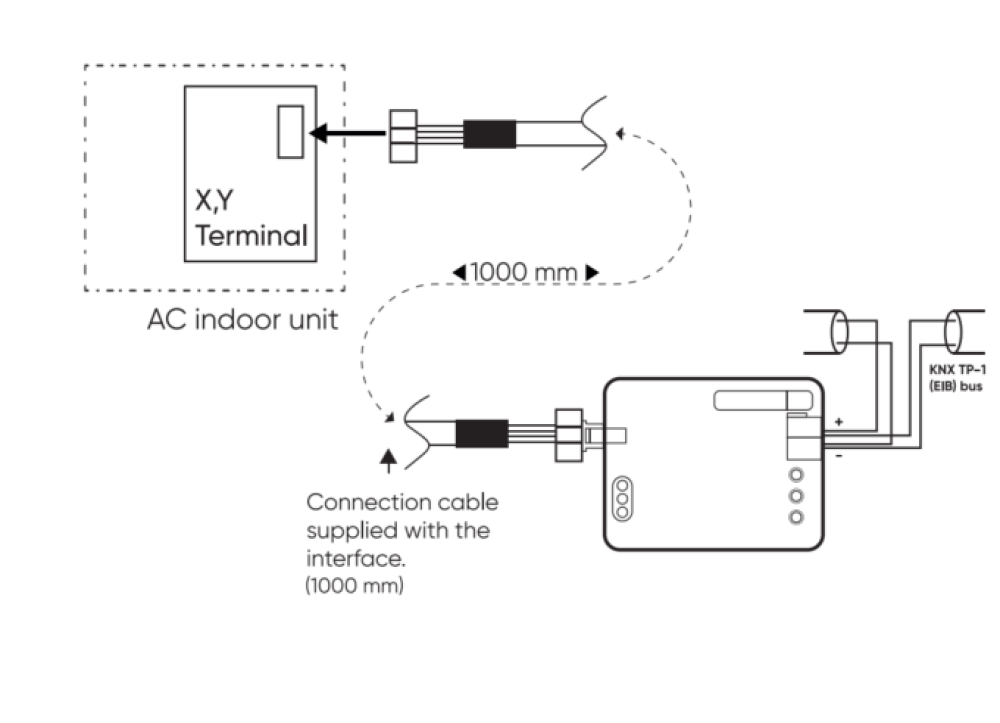

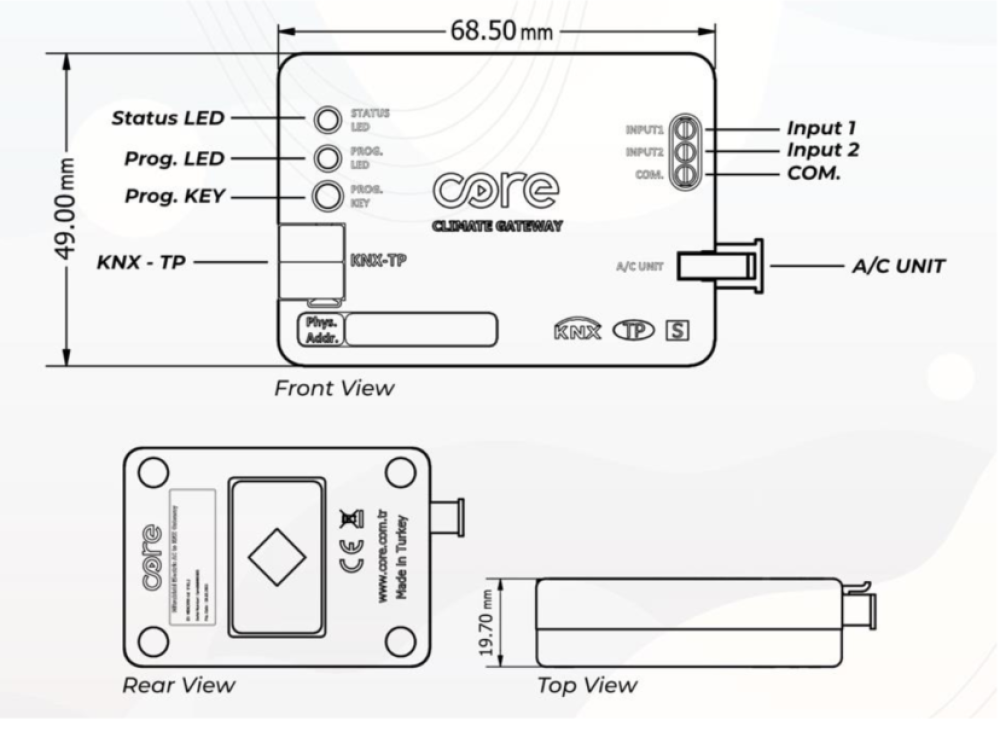

CR-CG-MHI-KNX-01 kết nối vào indoor unit MHI qua cổng X,Y terminal. Cáp đi kèm dài 1m, tiết diện 2x0.34mm (29AWG) có màn chắn, với 2 dây màu Yellow và Green.
X,Y terminal là non-polarized: hai dây Yellow và Green có thể đấu vào đầu X hoặc Y theo bất kỳ chiều nào đều hoạt động, không cần lo đúng cực. Đây là cáp ít dây nhất trong toàn bộ dòng Core gateway:
| Gateway | Cáp đi kèm | Connector | Phân cực |
|---|---|---|---|
| CR-CG-MHI-KNX-01 | 2x0.34mm (2 dây) | X,Y terminal | Non-polarized |
| CR-CG-LG-KNX-01 | 3x0.34mm (3 dây) | CN-REMO | Polarized (Brown/Yellow/White) |
| CR-CG-ME-KNX-01 | 4x0.34mm (4 dây) | CN105 | Polarized (5-pin lẫy định hướng) |
| CR-CG-DK-KNX-01 | 4x0.34mm (4 dây) | P1/P2 terminal | Non-polarized |
| CR-CG-GRE-KNX-01 | 4x0.34mm (4 dây) | H1/H2 terminal | Non-polarized |
Ít dây hơn đồng nghĩa ít cơ hội đấu nhầm. Với X,Y terminal, technician chỉ cần đấu 2 dây vào đúng 2 chốt vít X và Y trên bo mạch indoor unit, không cần tra màu nào vào đầu nào.
Không cắt ngắn, không nối dài, không thay cáp đi kèm. Tín hiệu bus MHI nhạy với đặc tính điện của cáp gốc.
Wired Remote Controller Chỉ Central Remote Mới Dùng Được
Đây là điểm lắp đặt quan trọng nhất cần nắm trước khi thiết kế hệ thống: wired remote controller thông thường của MHI không dùng được trên cùng X,Y bus với CR-CG-MHI-KNX-01.
Phân loại rõ ràng:
- Remote controller thông thường MHI: không tương thích khi gateway đã kết nối vào X,Y bus
- Central remote controller: tương thích, dùng song song với gateway theo cơ chế Master/Slave
Các central remote controller được hỗ trợ theo tài liệu Core:
- SC-SL2NA-E
- SC-SL3NA-AE
- SC-SL3NA-BE
Khi dự án có central remote controller: cả hai cùng kết nối vào X,Y bus, thiết lập Master/Slave trong ETS qua tham số "Core_MHI_AC_Int is Configured as Master?" (mặc định: gateway là Master, central remote là Slave).
Khi không có remote controller nào: gateway kết nối thẳng vào X,Y terminal và set Master trong ETS.
So sánh với các gateway khác: Mitsubishi Electric (CR-CG-ME-KNX-01) cho phép remote controller thông thường dùng song song qua TB15 vì dùng cổng vật lý riêng biệt; Daikin, Gree GMV và LG đều cho phép Master/Slave trên bus chung với remote controller thông thường. CR-CG-MHI-KNX-01 là trường hợp duy nhất trong dòng Core hạn chế hoàn toàn remote thông thường trên X,Y bus.
Điều Khiển Được Gì Qua KNX
Objects mặc định bật:
| Object | DPT | Chức năng |
|---|---|---|
| Control/Status On/Off | DPT 1.001 | Bật/tắt AC unit |
| Control/Status Mode | DPT 20.105 | 0-Auto, 1-Heat, 3-Cool, 9-Fan, 14-Dry |
| Control/Status Setpoint Temp | DPT 9.001 | Bước 0.5°C hoặc 1°C (mặc định 1°C) |
| Control/Status Fan Speed | DPT 5.100 (FanStage) | 2-4 cấp tốc độ |
| Status AC Return Temp | DPT 9.001 | Nhiệt độ phòng hiện tại |
| Input 1, Input 2 | DPT 1.001 | Ngõ vào dry contact (mặc định enabled) |
Objects cần enable trong ETS:
| Object | DPT | Chức năng |
|---|---|---|
| Control/Status Vanes Up-Down | DPT 5.010 | 1-Pos1, 2-Pos2, 3-Pos3, 4-Pos4, 5-Swing |
| Control AC Return Temp | DPT 9.001 | Nhận nhiệt độ từ KNX thermostat |
| Status Error Code | 2-byte hex | Mã lỗi MHI (0x0001=E01, 0x0006=E06...) |
| Error Code/Alarm | DPT 1.005 | 1-bit alarm |
| Control/Status Energy Saving Function | DPT 1.002 | Chế độ tiết kiệm năng lượng |
| Control/Status High Power/Home Leave Function | DPT 1.002 | Chế độ làm lạnh/sưởi tối đa |
Lưu ý về Fan Speed DPT: CR-CG-MHI-KNX-01 mặc định dùng DPT 5.100 (FanStage), không phải DPT 5.010 (Enumerated) hay 5.001 (Scaling) như phần lớn gateway khác trong dòng Core. Trước khi gán group address Fan Speed, kiểm tra thermostat KNX hoặc logic controller đang dùng có hỗ trợ DPT 5.100 không. Có thể chuyển sang DPT 5.001 trong ETS nếu cần.
Lưu ý về mã lỗi: Error Code 2-byte đọc dưới dạng hexadecimal. Ví dụ: giá trị 0x0001 tương đương mã E01, giá trị 0x0006 tương đương E06. Tra cứu bảng mã lỗi trong tài liệu MHI để xác định nguyên nhân cụ thể.
Digital inputs mặc định enabled, tương tự LG gateway, khác với Gree và Mitsubishi Electric là disabled by default. Nếu không dùng input, disable trong ETS để tránh object thừa trong project.
Energy Saving và High Power/Home Leave Function
CR-CG-MHI-KNX-01 có hai objects đặc trưng không có trên phần lớn gateway khác trong dòng Core:
Energy Saving Function: kích hoạt chế độ tiết kiệm năng lượng của indoor unit MHI qua object KNX DPT 1.002. Mặc định disabled. Để dùng, enable trong tab General của ETS trước, sau đó object mới xuất hiện trong danh sách để gán group address.
High Power/Home Leave Function: kích hoạt chế độ làm lạnh hoặc sưởi nhanh tối đa. Tên trong tab ETS Parameters ghi là "High Power"; tên trong bảng Communication Objects ghi là "Home Leave Function". Đây là cùng một tính năng, cách đặt tên trong ETS của Core không nhất quán giữa hai chỗ. DPT 1.002. Mặc định disabled, cần enable trong tab General trước.
Cả hai function này khi được enable sẽ tạo thêm 2 object trong ETS Communication Objects table. Gán group address và test bằng cách gửi value 1 để kích hoạt, value 0 để tắt.
SR Series Residential Cần Thêm SC-BIKN2-E
Ngoài VRF thương mại (KXZ Series) và FD Series, CR-CG-MHI-KNX-01 còn tương thích với dòng SR Series Residential của MHI, bao gồm SRK, SKM, SRF và SRR với nhiều phân nhánh.
Tuy nhiên SR Series không kết nối trực tiếp vào gateway. Cần thêm một thiết bị phụ: SC-BIKN2-E interface kit, mua trực tiếp từ Mitsubishi Heavy Industries (không phải từ Core hay KNXStore).
Quy trình cho dự án có SR Series:
- Xác nhận model SR Series cụ thể trong Compatibility List v3.0
- Đặt SC-BIKN2-E từ MHI trước khi lên công trình
- SC-BIKN2-E đóng vai trò bridge giữa SR Series indoor unit và X,Y bus
- Gateway kết nối vào X,Y bus sau SC-BIKN2-E như bình thường
Nếu dự án chỉ dùng KXZ Series hoặc FD Series, không cần SC-BIKN2-E và có thể kết nối trực tiếp.
Tương Thích: VRF KXZ Series, FD Series và SR Residential
Theo Compatibility List v3.0 (17.09.2024):
VRF Inverter MultiSystem -- KXZ Series:
Ceiling Cassette 4-way (FDT xx KXZE1/KXZE1-W), Cassette 4-way Compact (FDTC xx KXZE1/KXZE1-W), Cassette 2-way (FDTW xx KXE6F), Cassette 1-way (FDTS xx KXE6F, FDTQ xx KXE6F), Duct High Static (FDU xx KXE6F/KXE6F-W/KXZE1), Duct Low/Middle Static (FDUM xx KXE6F/KXE6F-W), Duct Thin Low Static (FDUT xx KXE6F-W/KXE6F-E), Duct Compact (FDUH xx KXE6F), Wall Mounted (FDK xx KXZE1/KXZE1-W), Ceiling Suspended (FDE xx KXZE1), Floor Standing (FDFW/FDFL/FDFU xx KXE6F)
Inverter Packaged -- FD Series:
FDT VH, FDTC VH/VF, FDU VH, FDUM VH, FDE VH, FDF VH/VD
SR Series Residential (*) -- yêu cầu SC-BIKN2-E:
SRK (ZR, ZS, ZTL series), SKM ZSP, SRF (ZS, ZSX, ZMX), SRR (ZS, ZM)
Câu Hỏi Thường Gặp
CR-CG-MHI-KNX-01 có dùng được cho điều hòa Mitsubishi Electric không?
Không. CR-CG-MHI-KNX-01 chỉ dành cho điều hòa Mitsubishi Heavy Industries. Mitsubishi Electric (City Multi, Mr. Slim, dân dụng MSZ) dùng CR-CG-ME-KNX-01 với cổng CN105 riêng biệt. Hai hãng độc lập hoàn toàn về mặt kỹ thuật, không dùng chung gateway và không có giao thức bus nào tương thích nhau.
Wired remote controller thông thường của MHI có dùng được cùng gateway không?
Không. Remote controller thông thường không tương thích khi gateway đã kết nối vào X,Y bus. Chỉ có central remote controller (SC-SL2NA-E, SC-SL3NA-AE, SC-SL3NA-BE) mới dùng được song song với gateway theo cơ chế Master/Slave trong ETS.
SR Series Residential cần thêm gì để kết nối?
Cần thêm SC-BIKN2-E interface kit, mua trực tiếp từ Mitsubishi Heavy Industries trước khi commissioning. Kit này làm bridge giữa SR Series indoor unit và X,Y bus. Không cần SC-BIKN2-E nếu dự án chỉ dùng KXZ Series hoặc FD Series.
Fan Speed DPT 5.100 là gì và cần lưu ý gì khi dùng với thermostat KNX?
DPT 5.100 (FanStage) là kiểu dữ liệu biểu diễn tốc độ quạt theo bậc nguyên, khác với DPT 5.010 (Enumerated) hay 5.001 (Scaling) thường gặp ở gateway khác trong dòng Core. Kiểm tra thermostat KNX hoặc logic controller đang dùng có hỗ trợ DPT 5.100 không trước khi gán group address. Có thể đổi sang DPT 5.001 trong ETS nếu thiết bị đầu kia không hỗ trợ 5.100.
Energy Saving và High Power Function cần cấu hình gì trong ETS?
Cả hai mặc định disabled. Phải enable trong tab General của ETS trước thì object mới xuất hiện trong danh sách Communication Objects để gán group address. Energy Saving (DPT 1.002): value 1 kích hoạt tiết kiệm năng lượng. High Power/Home Leave (DPT 1.002): value 1 kích hoạt làm lạnh/sưởi tối đa.
Kết Luận
CR-CG-MHI-KNX-01 phủ toàn bộ dải MHI VRF thương mại (KXZ Series), FD Series và SR Series Residential. Kết nối X,Y terminal 2 dây non-polarized là lợi thế thi công rõ ràng so với các connector phức tạp hơn trong cùng dòng gateway.
Ba điểm cần xác nhận trước khi commissioning: (1) đây là dự án MHI không phải Mitsubishi Electric, (2) có giữ lại remote controller không và loại nào (chỉ central remote mới dùng được), (3) có SR Series không thì đặt SC-BIKN2-E trước từ MHI.
Liên hệ team kỹ thuật KNXStore.vn để tư vấn về KNX gateway Mitsubishi Heavy Industries VRF cho dự án cụ thể.
