Kanonbus KAC008 Gateway Điều Hòa VRF KNX, Modbus RTU Và BACnet/IP Trong Một Module DIN Rail
Đặc tả kỹ thuật của dự án tòa nhà hỗn hợp thường trông như thế này: tầng văn phòng yêu cầu KNX cho chiếu sáng và điều hòa, hệ thống BMS toàn nhà dùng Modbus RTU, phần facility management của khối thương mại chạy BACnet/IP, và vẫn còn một số thiết bị cũ dùng RS232 chờ tích hợp. Bốn giao thức, một hệ thống điều hòa VRF, và không ai muốn mua bốn gateway riêng cho cùng một dàn máy.
KAC008 Là Gì Và Khác KAC001/KAC005 Như Thế Nào?

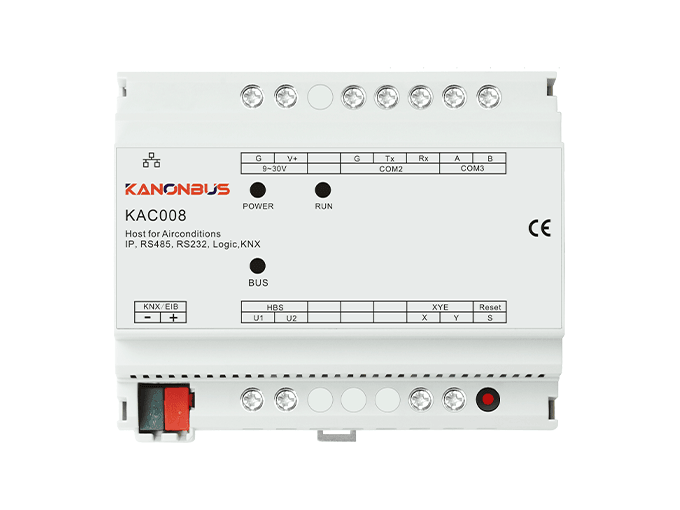

Kanonbus KAC008 là model cao nhất trong dòng gateway HVAC của Kanonbus, tích hợp tất cả giao thức đầu ra trong một module DIN rail: KNX TP native, Modbus RTU qua RS485/COM3, BACnet/IP Server qua Ethernet, RS232 custom serial qua COM2, và KTS TCP API cho remote access.
Để hiểu KAC008 đứng ở đâu trong dòng sản phẩm, bảng so sánh sau là cần thiết cho bất kỳ SI nào đang chọn model:
| Tính năng | KAC001 | KAC005 | KAC008 |
|---|---|---|---|
| KNX TP native | Không | Có | Có |
| RS485 / COM3 (Modbus RTU) | Có | Không | Có |
| RS232 / COM2 (custom serial) | Không | Không | Có |
| RS232/485 custom protocol | Không | Không | Có |
| KNX IP Router tích hợp | Có | Có | Có |
| BACnet/IP Server | Có | Có | Có |
| KTS TCP remote API | Không | Có | Có |
| App / Remote | Không | Có | Có |
| Timer / Logic | Logic only | Có | Có |
Quy tắc chọn nhanh: KAC001 cho dự án BMS/SCADA Modbus RTU thuần, không có KNX. KAC005 cho dự án KNX native, cần BACnet/IP nhưng không cần Modbus RTU riêng. KAC008 cho dự án cần từ hai giao thức trở lên đồng thời, hoặc khi phải tích hợp với hệ thống RS232 cũ.
Mười Một Thương Hiệu, Một Gateway Firmware Variant Và Số Indoor Unit Tối Đa
Cũng như các model khác trong dòng KAC, KAC008 dùng cơ chế firmware variant: một phần cứng duy nhất, chọn firmware phù hợp với thương hiệu điều hòa khi đặt hàng.
| Hãng điều hòa | SKU | Cổng KAC | Cổng điều hòa | Phân cực | Indoor unit tối đa |
|---|---|---|---|---|---|
| Daikin | KAC008-DK | U1/U2 | F1, F2 | Không | 64 |
| Toshiba | KAC008-TB | U1/U2 | U1, U2 | Không | 64 |
| Panasonic | KAC008-PA | U1/U2 | U1, U2 | Không | 64 |
| Mitsubishi Electric | KAC008-MSE | U1/U2 | TB3/7 (A, B) | Không | 50 |
| Hitachi / Hisense / York | KAC008-HT/HS/YK | U1/U2 | 1, 2 | Không | 64 |
| Samsung | KAC008-SS | X/Y | X, Y | Có | 64 |
| Midea / Carrier | KAC008-MD/CR | X/Y | X, Y | Có | 64 |
| Mitsubishi Heavy Industries | KAC008-MH | X/Y | A1, B1 | Không | 48 |
Samsung và Midea/Carrier yêu cầu phân cực khi đấu cổng X/Y. Trên công trình bước này hay bị bỏ qua và dẫn đến gateway không nhận dạng indoor unit. Mitsubishi Electric giới hạn ở 50 indoor unit, Mitsubishi Heavy Industries ở 48 unit. Các thương hiệu còn lại đều đạt 64 unit trên một KAC008.
Hai Cổng Serial Độc Lập COM3 Modbus RTU Và COM2 RS232 Custom
KAC008 có hai cổng serial hoạt động độc lập, đây là điểm phân biệt rõ nhất so với KAC001 (chỉ có COM3) và KAC005 (không có cổng serial nào).
COM3 (RS485) hoạt động như Modbus RTU slave, cho phép BMS, SCADA hoặc bất kỳ hệ thống có Modbus master kết nối trực tiếp qua RS485. Default: 9600 baud, 8N1, Slave ID 1. Điều khiển: On/Off, Mode, Setpoint, Fan speed. Feedback: trạng thái từng thông số, nhiệt độ phòng (giá trị thanh ghi x10 = nhiệt độ thực), fault code từng indoor unit. Khác với KAC001, COM3 trên KAC008 có thể cấu hình thêm cho custom RS485 protocol tùy yêu cầu dự án.

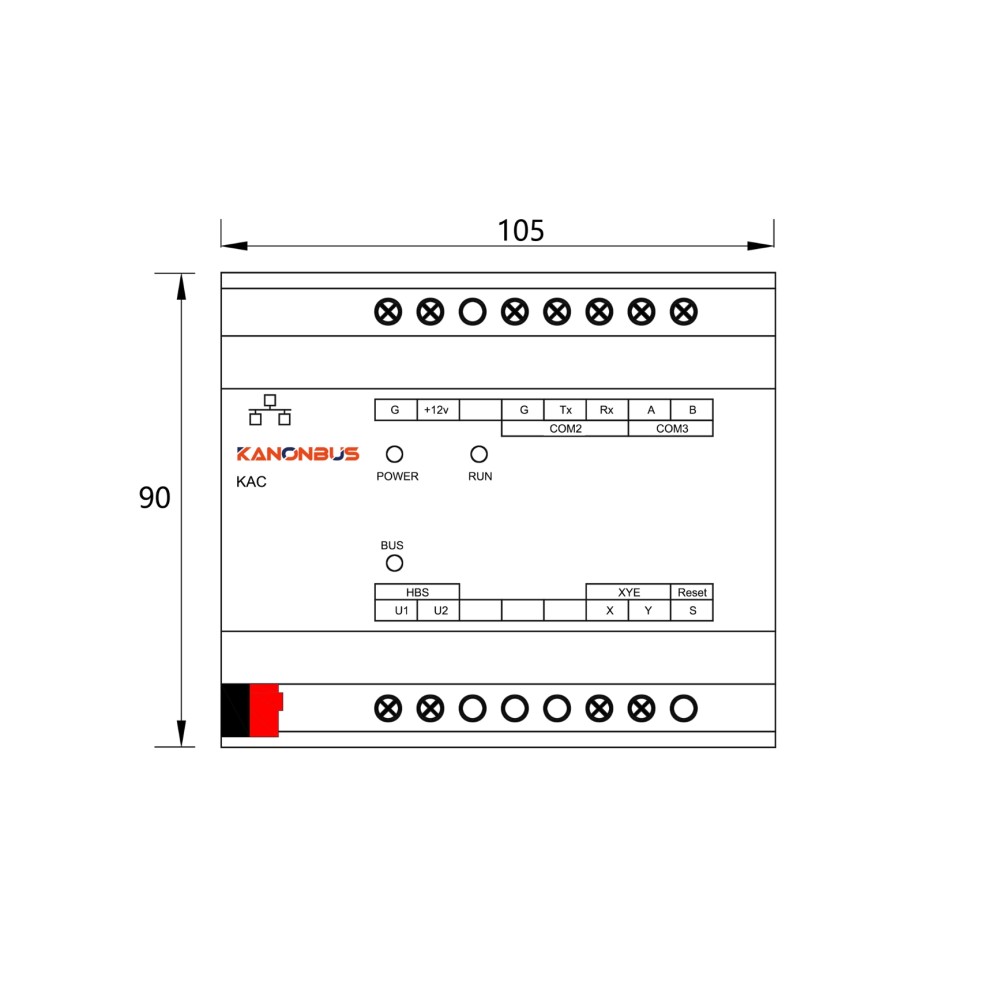

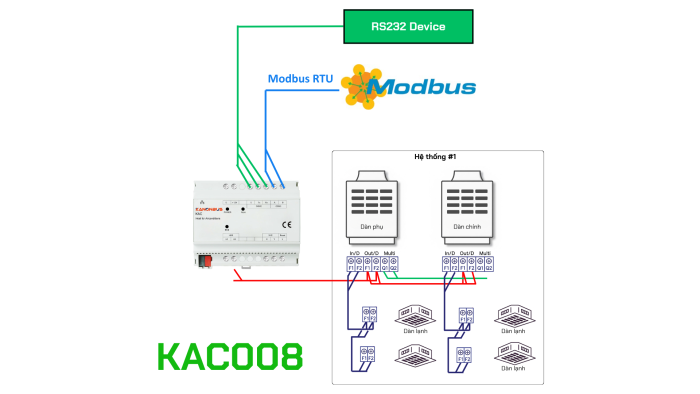

COM2 (RS232) dành riêng cho KAC008, cho phép kết nối với hệ thống bên thứ ba dùng RS232 custom protocol, cấu hình trong web interface. Hữu ích khi dự án có thiết bị cũ hoặc hệ thống kiểm soát riêng chạy RS232.
Ngoài hai cổng serial, KAC008 còn hỗ trợ Modbus TCP/IP qua RJ45. BMS hoặc SCADA có Modbus TCP client kết nối trực tiếp qua mạng LAN, không cần cáp RS485 vật lý. Modbus TCP/IP và Modbus RTU/RS485 dùng cùng tập register và điểm điều khiển, tùy hạ tầng dự án mà chọn phương thức kết nối phù hợp.

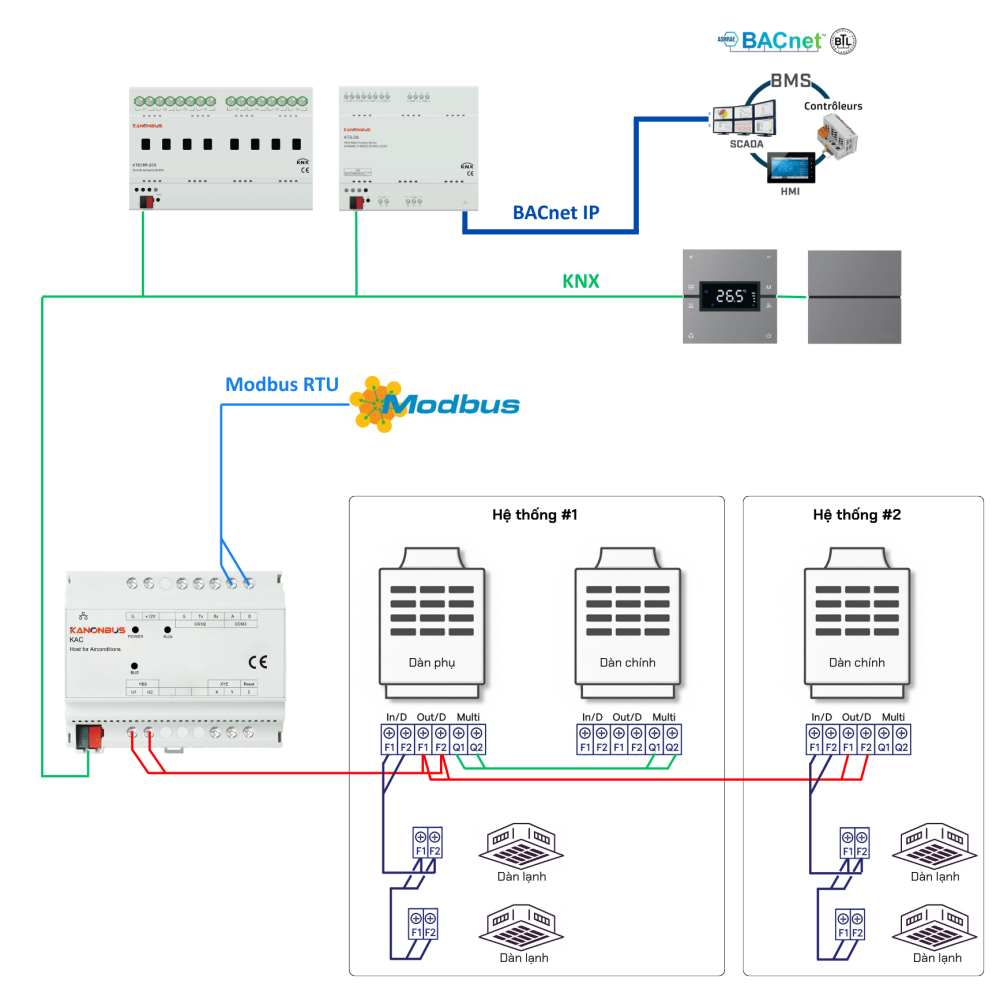

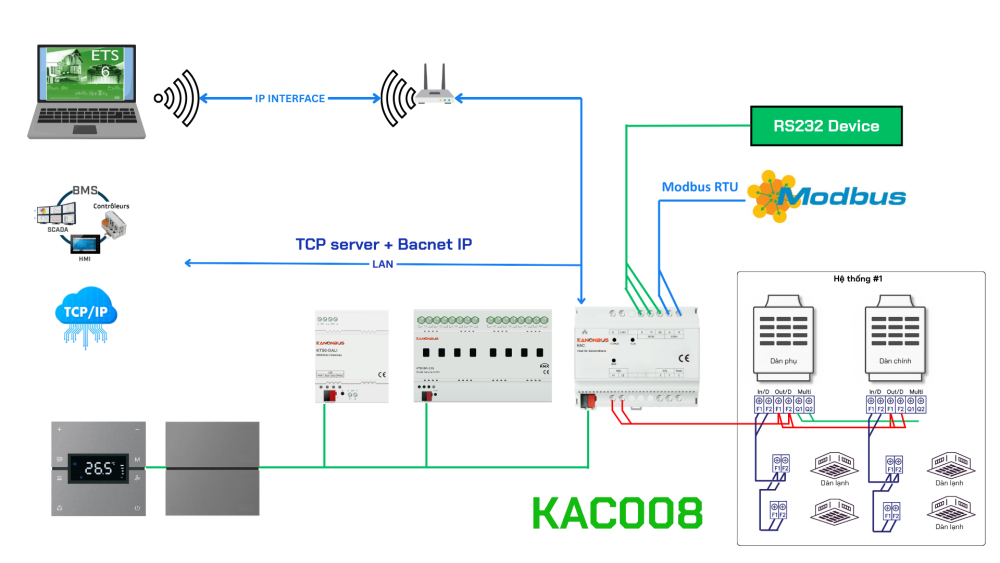

Khi dùng đầy đủ: COM3 cho BMS Modbus RTU, COM2 cho hệ thống RS232 cũ, RJ45 cho KNX TP, BACnet/IP và Modbus TCP/IP song song, đồng thời web config và KTS TCP API. Một module DIN rail.
BACnet/IP Server 4095 Điểm, Map KNX Group Address Lên BACnet Objects
KAC008 tích hợp BACnet/IP Server từ firmware 20240920+, hoạt động song song với IP Interface/IP Router KNX trên cùng cổng RJ45.
Hai chế độ cấu hình:
Debug-Free Rule: Không cần cấu hình thêm. KNX group address được map tự động theo dải địa chỉ chuẩn. BMS kết nối BACnet/IP vào cùng VLAN là dùng được ngay.
| BACnet object | Instance | DPT KNX | Hướng | COV |
|---|---|---|---|---|
| Binary Input (BI) | BI0 - BI1023 | EIS1 / DPT1 | Read | Có |
| Binary Output (BO) | BO1 - BO1023 | EIS1 / DPT1 | Read / Write | Không |
| Multistate Input (MI) | MI0 - MI255 | EIS6 / DPT5 | Read | Có |
| Multistate Output (MO) | MO0 - MO255 | EIS6 / DPT5 | Read / Write | Không |
| Analog Input (AI) | AI0 - AI511 | EIS5 / DPT9 | Read | Có |
| Analog Output (AO) | AO0 - AO511 | EIS5 / DPT9 | Read / Write | Không |
Custom Rule: Upload file CSV "bacga_*.csv" qua web interface, restart thiết bị. Hỗ trợ thêm Binary Value (BV), Multistate Value (MV), Analog Value (AV); tổng 4096 điểm. DPT hỗ trợ: EIS1, EIS5, EIS6, EIS9 (DPT14), EIS10 (DPT7). Group address chấp nhận cả free format (integer) và 3-level (x/y/z).
Default BACnet Device ID 629 cần đổi trước khi bàn giao nếu mạng có nhiều BACnet device. Đổi trong Basic Settings => Network Settings.
Điều Khiển Qua App, Voice Và Remote Access Qua KTS TCP API
KAC008 tích hợp đầy đủ KTS TCP Socket API cho remote access qua WAN, là nền tảng cho tất cả tính năng app và remote của thiết bị.
- Visualization app iOS / Android / Windows: xem trạng thái và điều khiển từng indoor unit.
- Voice control: cloud-to-cloud với các nền tảng giọng nói phổ biến.
- Remote access: truy cập từ xa qua internet, không cần VPN.
- Timer function: lịch bật/tắt, thay đổi setpoint theo khung giờ, lưu trực tiếp trên thiết bị.
- Logic function: điều kiện tự động đơn giản trong KAC008.
KTS TCP API dùng mô hình zone/object: zone là phòng, object là thiết bị với EIS type và KNX group address. Authentication MD5(sn + timestamp + rand + key) per TCP session. AC object hỗ trợ: on/off (EIS1), setpoint (EIS5), room temperature read (EIS60), mode (EIS61: 0=Cool/1=Heat/2=Fan), fan speed (EIS62: 0=Auto/1=Low/2=Med/3=High).
Với dự án quy mô lớn, khuyến nghị backend abstraction layer: app nói chuyện qua REST/WebSocket với backend server, backend quản lý TCP connections đến các KAC008 host. Backend đảm nhiệm auth, state cache (Redis), tenant isolation và TLS termination.
Kết Luận

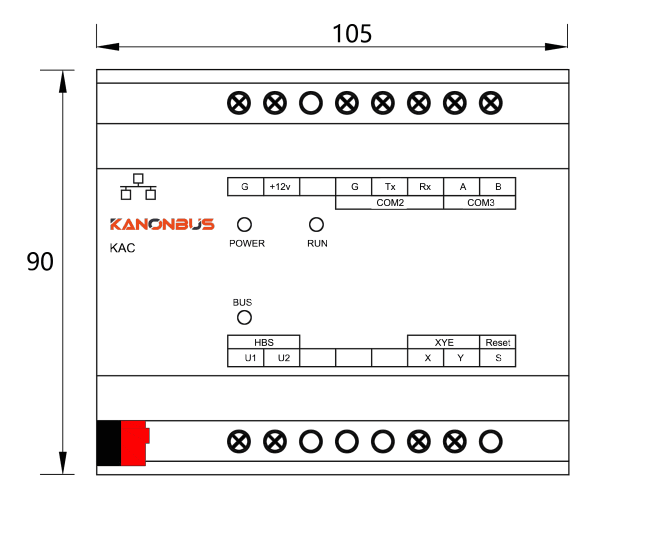

Kanonbus KAC008 là lựa chọn khi dự án đặt yêu cầu nhiều giao thức tích hợp đồng thời trên cùng một hệ thống điều hòa: KNX TP native cho automation, Modbus RTU cho BMS/SCADA, BACnet/IP cho facility management, RS232 cho hệ thống cũ, và đầy đủ app/voice/remote cho vận hành hàng ngày. Tất cả trong một module DIN rail 108mm, hỗ trợ 11 thương hiệu điều hòa VRF/VRV thương mại phổ biến nhất trên thị trường.
Nếu bạn đang cân nhắc giữa KAC001, KAC005 và KAC008 cho dự án cụ thể, liên hệ KNXStore.vn để được tư vấn chọn đúng model và SKU phù hợp với thương hiệu điều hòa trong thiết kế.
