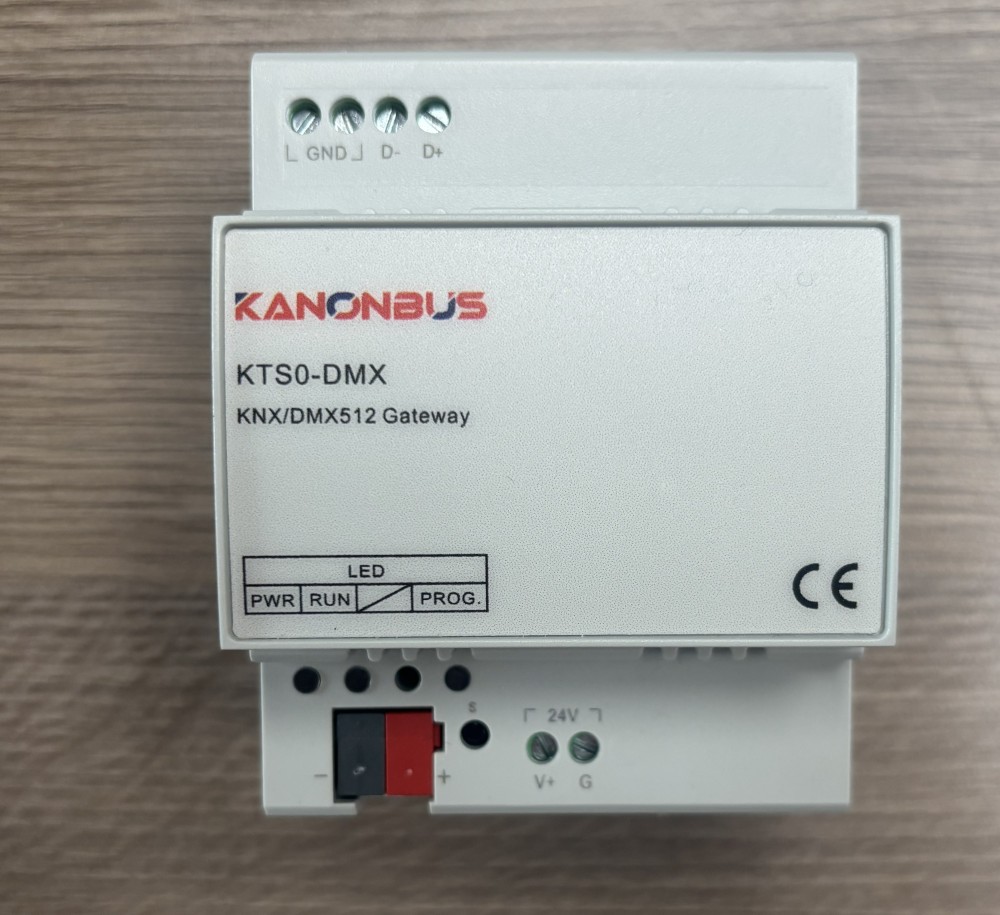

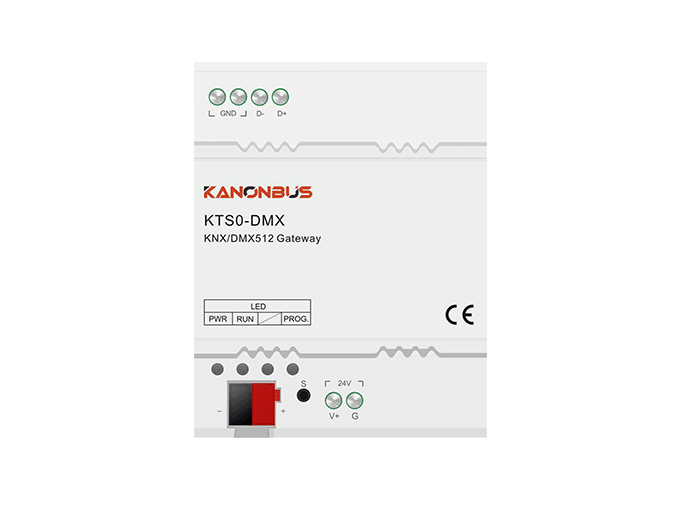

Gateway KNX DMX512 255 Kênh Điều Khiển Đèn LED Kanonbus KTS0-DMX
DMX512 là giao thức chuẩn của ngành chiếu sáng chuyên nghiệp: đèn LED sân khấu, dải LED RGB/RGBW, đèn kiến trúc có thể điều chỉnh màu và hiệu ứng đều dùng DMX512 làm ngôn ngữ điều khiển. Khi dự án tích hợp KNX cần đưa hệ thống đèn DMX512 vào cùng nền tảng điều khiển, cần một gateway dịch lệnh KNX thành DMX512. KTS0-DMX là gateway đó: một module DIN rail chuyển đổi KNX group address thành tín hiệu DMX512, điều khiển 255 kênh riêng biệt từ bất kỳ KNX controller nào.
KTS0-DMX Và Vai Trò Trong Hệ Thống Chiếu Sáng DMX512
DMX512 hoạt động theo mô hình master-slave: controller DMX (master) phát gói dữ liệu liên tục đến các decoder DMX (slave). Mỗi decoder được gán một địa chỉ DMX channel, đọc giá trị tương ứng trong gói dữ liệu và điều chỉnh đầu ra ánh sáng theo. Một gói DMX512 chứa 512 kênh, mỗi kênh một giá trị 8-bit từ 0 đến 255.

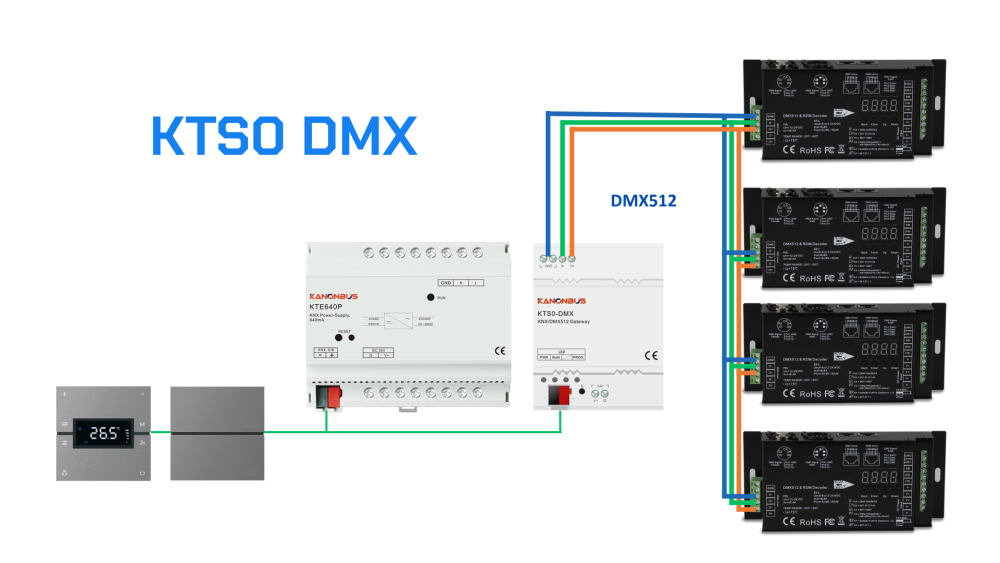

KTS0-DMX đứng ở vị trí master DMX: nhận lệnh KNX từ bus, chuyển đổi thành gói DMX512 và phát liên tục ra cổng DMX ba dây (GND/D-/D+). Decoder DMX của đèn LED nhận tín hiệu này và thực hiện lệnh điều chỉnh độ sáng, màu sắc hoặc hiệu ứng.
Lưu ý quan trọng: KTS0-DMX cần nguồn 24V DC riêng biệt, không lấy điện từ KNX bus. KNX bus chỉ truyền lệnh, nguồn 24V DC vận hành gateway. Đây là điểm khác biệt so với KTS0-IR (bus-powered).
255 Kênh DMX On/Off Và Dimming Qua KNX
KTS0-DMX điều khiển tối đa 255 kênh DMX riêng biệt. Ba kiểu điều khiển cho mỗi kênh:
- On/Off: Bật hoặc tắt kênh DMX theo DPT 1-bit. Group address dạng 7/0/[channel-1]. Value 1 bật, value 0 tắt.
- Relative dimming: Tăng hoặc giảm độ sáng theo bước theo DPT 4-bit. Phù hợp với thao tác giữ nút để fade dần ánh sáng. Group address dạng 7/4/[channel-1]. Tốc độ dimming cài được trong ETS.
- Absolute dimming: Đặt giá trị độ sáng trực tiếp từ 0 đến 255 theo DPT 1-byte. Phù hợp khi cần đặt mức sáng cụ thể từ logic hoặc scene. Group address dạng 7/6/[channel-1]. Tốc độ cũng cài được trong ETS.
KTS0-DMX trả về feedback trạng thái qua group address 7/1/[channel-1] (on/off status) và 7/2/[channel-1] (brightness value), cho phép panel KNX hiển thị trạng thái thực tế của từng kênh đèn mà không cần polling riêng.
Master Control Và Scene 6 Cảnh
Ngoài điều khiển từng kênh riêng, KTS0-DMX tích hợp hai tính năng nhóm quan trọng:
Master control: Group address 7/0/255 (on/off), 7/4/255 (relative dimming) và 7/6/255 (absolute dimming) điều khiển đồng thời tất cả kênh trên tất cả decoder DMX đang kết nối. Một telegram KNX duy nhất tắt hoặc điều chỉnh toàn bộ hệ thống đèn. Hữu ích cho nút "tắt tất cả", "về mức nền" hoặc khi tích hợp với time schedule của KNX.
Scene function: KTS0-DMX hỗ trợ 6 scene, mỗi scene lưu trạng thái của tối đa 16 kênh DMX. Scene được cấu hình trong ETS với giá trị từng kênh và thời gian transition riêng. Trigger scene qua group address 7/7/0 với giá trị bằng số scene trừ 1 (scene 1 = value 0, scene 2 = value 1...). Thời gian transition có thể cài riêng cho từng scene, cho phép fade-in/fade-out mượt mà theo yêu cầu của từng kịch bản chiếu sáng.
KTS0-DMX còn có thể phối hợp với logic function của KTS host để tạo sequential effects, ví dụ hiệu ứng chạy tuần tự qua các kênh DMX theo thứ tự đặt trước.
Group Address Mặc Định Và Cấu Hình ETS
KTS0-DMX tích hợp sẵn bảng ánh xạ group address, sử dụng được ngay mà không cần cấu hình thêm. Main group mặc định là 7 và có thể thay đổi trong ETS (0~31).
| Chức năng | DPT | Group address | Ghi chú |
|---|---|---|---|
| On/Off từng kênh | 1 bit | 7/0/[ch-1] | ch = 1~255 |
| On/Off feedback | 1 bit | 7/1/[ch-1] | Read |
| Brightness feedback | 1 byte | 7/2/[ch-1] | Read, 0~254 |
| Relative dimming | 4 bits | 7/4/[ch-1] | |
| Absolute dimming | 1 byte | 7/6/[ch-1] | |
| Master on/off | 1 bit | 7/0/255 | Tất cả kênh |
| Master relative dim | 4 bits | 7/4/255 | Tất cả kênh |
| Master absolute dim | 1 byte | 7/6/255 | Tất cả kênh |
| Scene trigger | 1 byte | 7/7/0 | value = số scene - 1 |
Ví dụ thực tế: bật kênh DMX số 5 = gửi value=1 đến 7/0/4. Set độ sáng kênh 5 về 80% (204/255) = gửi value=204 đến 7/6/4. Master tắt toàn hệ thống = gửi value=0 đến 7/0/255.
Các bước cấu hình ETS khi cần tùy chỉnh:
- Import file database vào ETS.
- Add device vào project trong ETS.
- Nhấn nút programming trên thiết bị, download physical address qua ETS. PROG LED tắt khi hoàn tất.
- Mở database thiết bị trong ETS, cài đặt main group, tốc độ dimming, cấu hình 6 scene.
- Download application. Kiểm tra bằng cách gửi telegram test từ ETS.

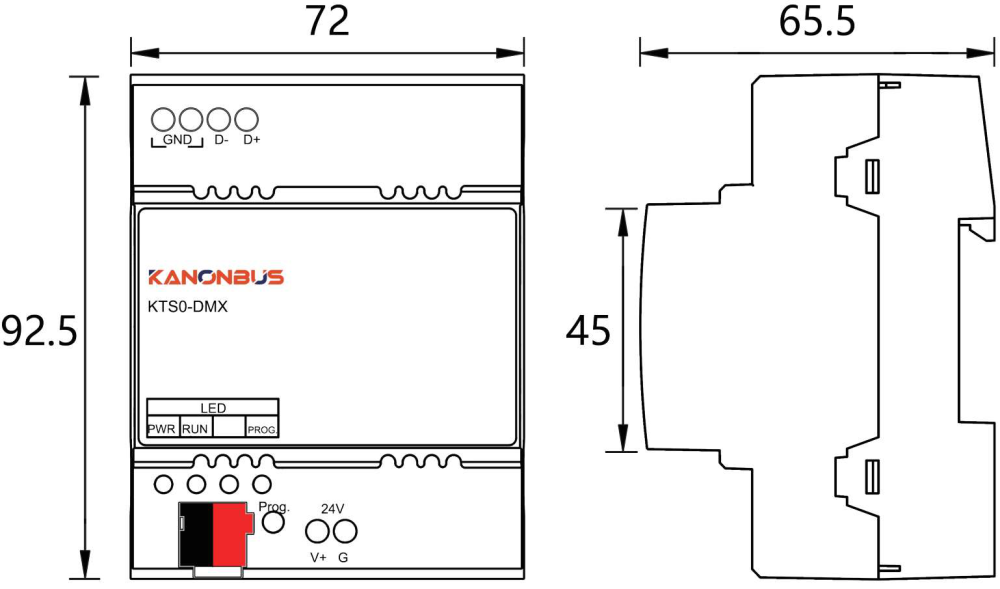

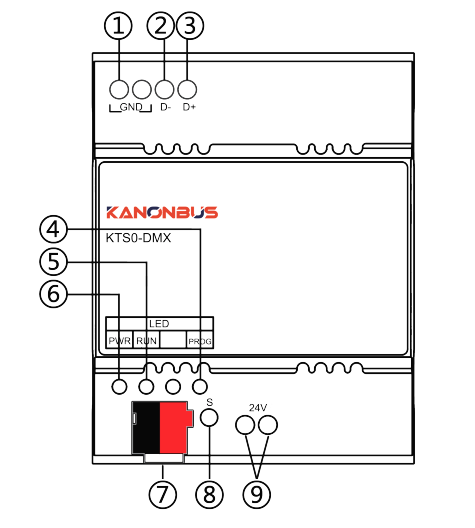

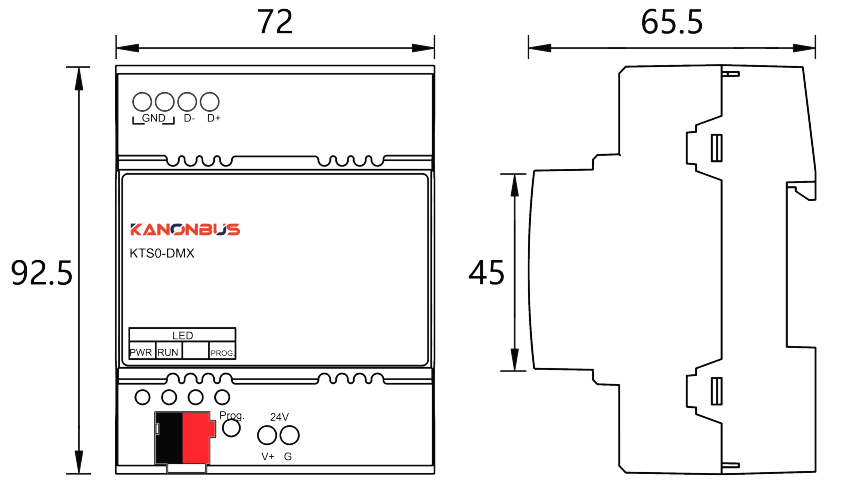

Sơ đồ chân và mô tả cổng kết nối của KTS0-DMX
| Vị trí | Ký hiệu | Mô tả |
|---|---|---|
| 1 | GND | Chân mass của decoder DMX512 (XLR pin 1) |
| 2 | D- | Chân âm tín hiệu DMX512 (XLR pin 2) |
| 3 | D+ | Chân dương tín hiệu DMX512 (XLR pin 3) |
| 4 | Programming LED (PROG.) | Sáng đỏ khi nhấn nút programming, tắt tự động sau khi download xong. Có thể bật/tắt qua ETS |
| 5 | RUN indicator | LED xanh lá: sáng liên tục sau khi kết nối nguồn 24V DC |
| 6 | POWER indicator | LED đỏ: sáng liên tục sau khi kết nối KNX bus |
| 7 | KNX bus terminal | Kết nối KNX TP bus |
| 8 | Programming button | Nút lập trình: nhấn để ghi physical address từ ETS |
| 9 | Auxiliary power input | Nguồn phụ 24V DC: V+ (dương) và G (âm/GND) |

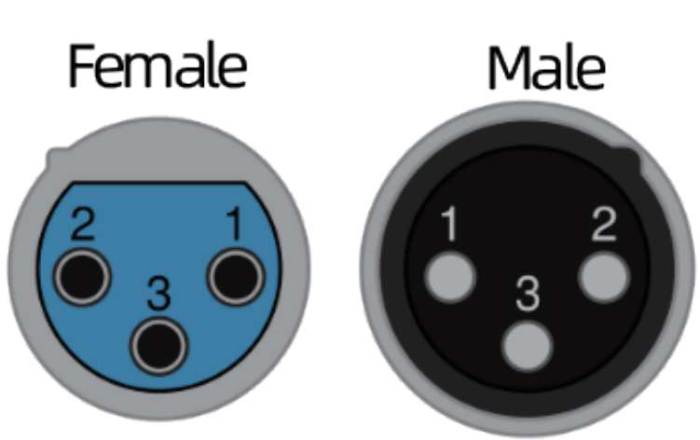

Cổng XLR — Female (output từ gateway) và Male (input vào decoder):
| Pin XLR | Ký hiệu | Mô tả |
|---|---|---|
| Pin 1 | GND | Ground / Shield |
| Pin 2 | D- (Data -) | Tín hiệu DMX âm |
| Pin 3 | D+ (Data +) | Tín hiệu DMX dương |
Lưu ý đấu nối:
- Dùng cáp DMX512 đúng tiêu chuẩn (cáp twisted pair 110Ω impedance), không dùng cáp microphone thông thường dù cùng đầu XLR.
- Đầu cuối DMX bus (terminator 120Ω) cần lắp tại decoder cuối cùng trong chuỗi để tránh nhiễu phản xạ tín hiệu.
- Gateway xuất cổng XLR Female, kết nối với XLR Male đầu vào decoder.
Kết Luận
Kanonbus KTS0-DMX phù hợp với dự án cần đưa hệ thống đèn DMX512 (sân khấu, LED kiến trúc RGB/RGBW, studio) vào điều khiển từ KNX. 255 kênh on/off và dimming, master control tất cả kênh bằng một telegram, 6 scene có transition time, status feedback, group address tích hợp sẵn dùng ngay mà không cần debug thêm. Lắp DIN rail, nguồn 24V DC, lập trình qua ETS tiêu chuẩn.
