Kanonbus KTE45BD Dimmer Triac KNX 4 Kênh 500W Bus-Powered Với Fade-Time Và Scene 10 Preset
Dimming trong hệ thống KNX không chỉ là bật/tắt có fade. Integrator cần chọn đúng loại dimming actuator theo công nghệ dimming của đèn, cấu hình tốc độ fade riêng từng chế độ, thiết lập scene preset cho từng không gian, và xử lý hành vi sau khi mất bus. Tất cả những điểm này quyết định chất lượng chiếu sáng mà người dùng cuối cảm nhận thực tế.

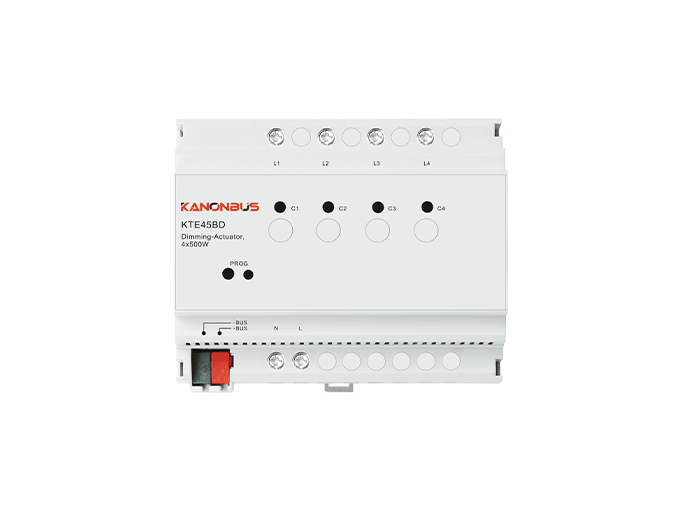

KTE45BD là thyristor dimming actuator KNX của Kanonbus, 4 kênh độc lập, 500W mỗi kênh, bus-powered. Công nghệ triac leading-edge, phù hợp cho đèn incandescent, halogen, và LED driver tương thích phase-cut. Fade-time cấu hình độc lập cho ba chế độ dimming. Mỗi kênh có 10 scene preset với brightness riêng biệt. Lắp DIN rail trong tủ điện, lập trình qua ETS3/4/5.
KTE45BD Là Dimmer Loại Nào Triac Leading-Edge
KTE45BD dùng công nghệ thyristor bidirectional (triac) với cắt pha trước (leading-edge phase-cut). Đây là công nghệ dimming phổ biến với đèn truyền thống và là điểm quan trọng nhất cần xác nhận trước khi chọn actuator.
Tương thích với:
- Đèn incandescent (sợi đốt)
- Đèn halogen low-voltage (qua transformer truyền thống)
- Đèn LED và downlight có driver điện tử ghi rõ "phase-dimmable" hoặc "leading-edge compatible"
Không tương thích với:
- Đèn LED driver thông thường không có khả năng dimming
- Load thuần điện cảm (motor, cuộn dây lớn)
- Đèn chỉ hỗ trợ 0-10V dimming hoặc DALI
Điểm này là quyết định kỹ thuật quan trọng: trước khi thiết kế hệ thống dimming cho dự án, integrator cần xác nhận spec của đèn LED dự kiến dùng có ghi "phase-dimmable" hay không. Nếu đèn chỉ ghi "dimmable" mà không đặc tả loại dimmer, cần test thực tế trước khi đưa vào thiết kế.
4 Kênh Độc Lập, 500W Mỗi Kênh, Bus-Powered
KTE45BD có 4 kênh dimming hoàn toàn độc lập. Mỗi kênh hỗ trợ tải từ 50W đến 500W ở 230V AC (dòng tải tối đa 2.5A). Tổng công suất bốn kênh là 2000W.
Yêu cầu tải tối thiểu 50W mỗi kênh là thực tế cần lưu ý: thyristor dimmer cần dòng tối thiểu để hoạt động đúng. Kênh có tải nhỏ hơn 50W có thể gây hiện tượng flicker hoặc không dim mượt. Với đèn LED công suất thấp (5W, 10W/bóng), integrator cần ghép đủ số bóng để đạt tối thiểu 50W trên kênh, hoặc dùng dummy load.

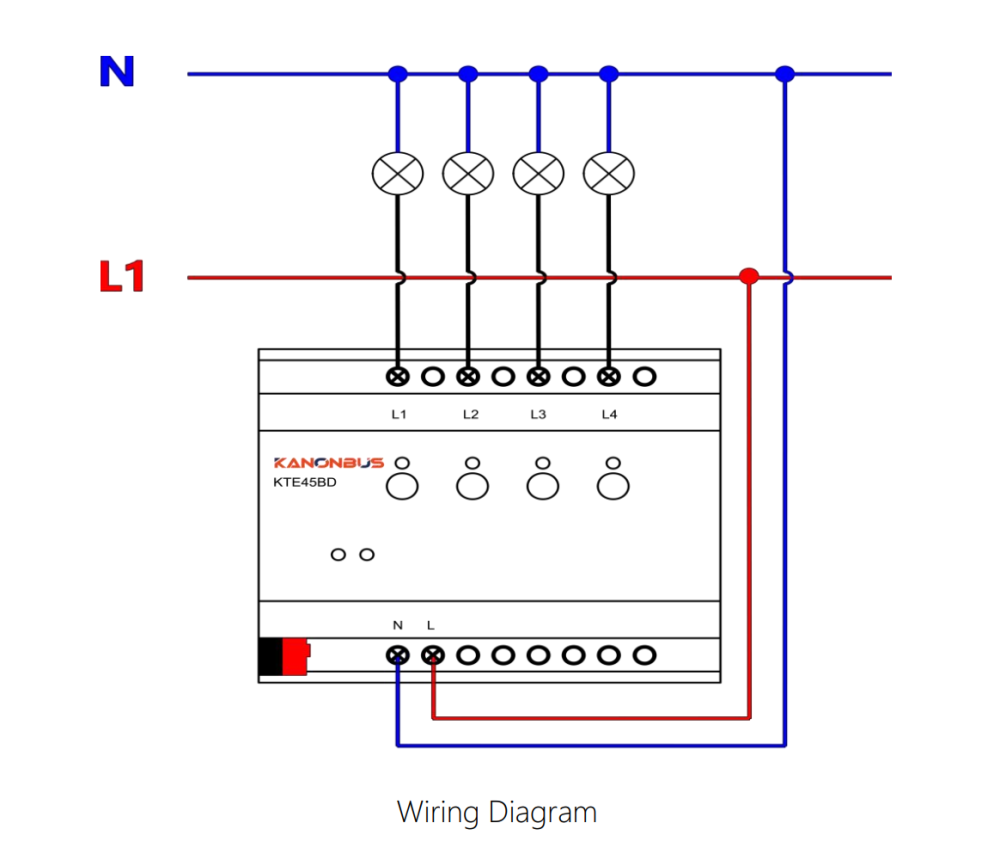

Về nguồn cấp: KTE45BD lấy nguồn từ KNX bus (21V~30V DC), không cần nguồn phụ 24V DC riêng. Tải đèn lấy điện từ pha L và trung tính N -- đây là nguồn 230V từ CB tải, tách biệt hoàn toàn với nguồn KNX bus. Thiết kế tủ điện cho KTE45BD chỉ cần kéo dây bus đến module, không cần thêm SMPS 24V DC.
Fade-Time: Ba Loại Cấu Hình Độc Lập
Đây là tính năng ETS quan trọng mà integrator cần hiểu rõ để thiết lập đúng. KTE45BD có ba loại fade-time riêng biệt cho mỗi kênh:
Fade-time for Dimming (relative dimming, 4bit): thời gian brightness thay đổi khi người dùng giữ nút dim trên panel. Đơn vị là bội số của 1.27s. Giá trị mặc định là 6, tương đương 6 x 1.27 = 7.62s để dim từ 0% lên 100%. Giá trị càng lớn, dim càng chậm và mượt. Range: 3~255.
Fade-time for Switching (on/off): thời gian bật lên hoặc tắt xuống khi nhận lệnh on/off. Mặc định là 0 (tức là bật/tắt tức thì). Integrator có thể tăng giá trị này để tạo hiệu ứng fade-in khi bật và fade-out khi tắt thay vì chuyển trạng thái đột ngột. Range: 0~255.
Fade-time for Brightness (absolute dimming, 1byte): thời gian di chuyển từ brightness hiện tại đến brightness nhận được qua group address. Mặc định là 0. Khi cần hiệu ứng chuyển đổi mượt mà giữa hai mức độ sáng (ví dụ chuyển scene), tăng giá trị này để tạo transition. Range: 0~255.
Ba loại này hoạt động độc lập. Integrator có thể cài dim mượt khi dùng panel button nhưng bật tắt tức thì khi nhận lệnh on/off, hoặc bất kỳ kết hợp nào phù hợp với yêu cầu dự án.
Switching On Brightness: Memory Và Preset
Khi kênh nhận lệnh bật, KTE45BD cần biết bật lên mức brightness nào. Có hai lựa chọn cấu hình qua ETS:
"Brightness before last switching off" (mặc định): kênh bật lại đúng mức brightness trước khi tắt. Người dùng tắt đèn khi đang ở 40%, lần sau bật lên thì đèn về 40%. Phù hợp với không gian dân dụng nơi người dùng thường dim đèn trước khi ngủ và muốn giữ nguyên setting đó.
Preset cụ thể (10% / 20% / ... / max brightness): kênh luôn bật về mức cố định bất kể brightness trước đó. Phù hợp với ứng dụng thương mại như văn phòng, khách sạn, nơi muốn mỗi lần bật đều về mức chuẩn.
Ngoài ra có thể cài Factor of max brightness (50%~100%) để giới hạn mức brightness tối đa cho kênh đó -- hữu ích khi đèn quá sáng ở 100% hoặc muốn bảo vệ tuổi thọ đèn.

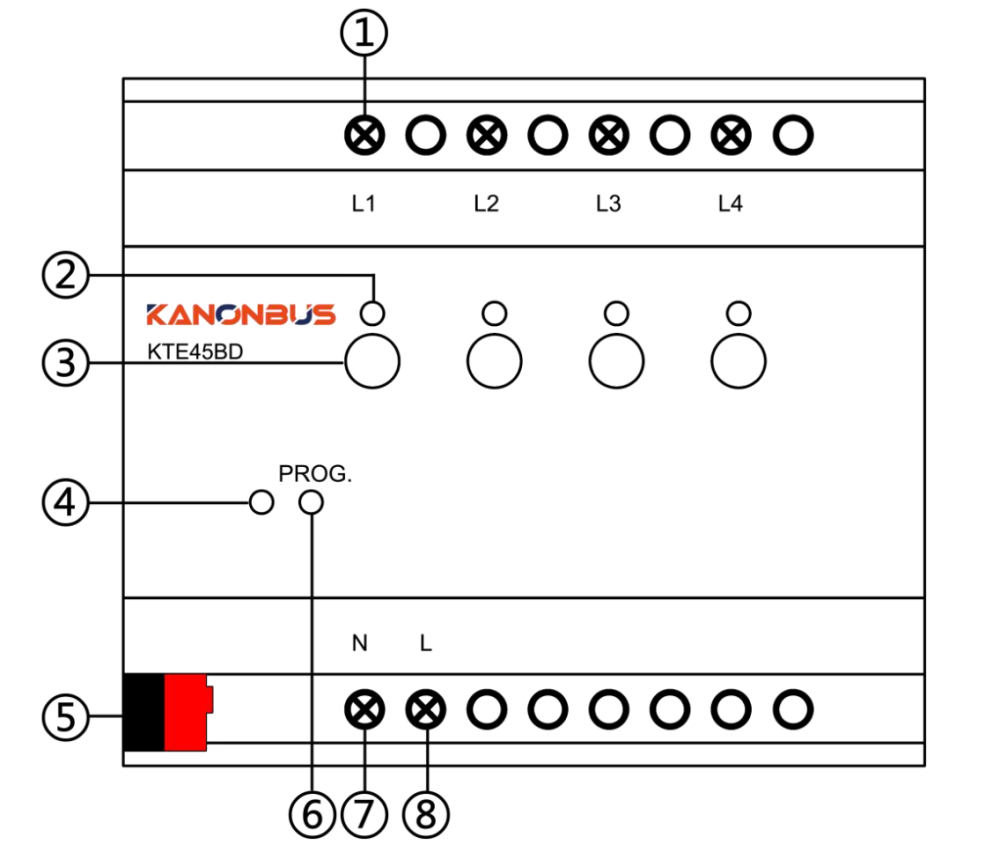

Sơ đồ chân và mô tả cổng kết nối của KTE45BD
| Vị trí | Ký hiệu | Mô tả |
|---|---|---|
| 1 | Load output terminal | Ngõ ra tải từng kênh (4 kênh riêng biệt) |
| 2 | Load LED status | Đèn LED đỏ mỗi kênh: sáng khi kênh đang bật (có tải) |
| 3 | Manual button | Nút bấm thủ công: nhấn ngắn bật/tắt kênh tương ứng, nhấn dài điều chỉnh độ sáng |
| 4 | Programming button | Nút lập trình: nhấn để ghi physical address từ ETS |
| 5 | KNX bus terminal | Kết nối KNX TP bus, cấp nguồn và truyền dữ liệu |
| 6 | Programming LED | Sáng đỏ sau khi nhấn nút programming, tắt tự động sau khi download xong. Có thể bật/tắt qua ETS |
| 7 | Neutral terminal (N) | Ngõ vào dây trung tính 230V AC |
| 8 | Live terminal (L) | Ngõ vào dây lửa 230V AC |
Bảng Tham Số ETS Theo Kênh
Mỗi kênh của KTE45BD có cùng bộ tham số ETS. Bảng dưới là tham chiếu nhanh khi commissioning:
| Output Port | Port Function | Function Selection |
|---|---|---|
| General | Behavior after bus voltage recovery | Off~Max |
| Channel | Switching on brightness | 10%~Max (hoặc brightness before last switching off) |
| Channel | Max brightness | 50%~100% |
| Channel | Fade-time for Dimming (0%~100%) | 3~255 (x1.27s) |
| Channel | Fade-time for Switching (0%~100%) | 0~255 (x1.27s) |
| Channel | Fade-time for Brightness | 0~255 (x1.27s) |
| Channel | Minimal dimming value | 1~127 |
| Channel | Dimming Down below Minimal, Switch output OFF | On/Off |
| Channel | Dimming Up, Switch output ON | On/Off |
| Channel | On receipt of Brightness value = 0, Switch output OFF | On/Off |
| Channel | On receipt of Brightness value > 0, Switch output ON | On/Off |
| Scene | Scene function | Scene 1~Scene 10 |
Scene 10 Preset Mỗi Kênh
Mỗi kênh của KTE45BD hỗ trợ 10 scene preset (Scene 1~Scene 10), mỗi scene cài một mức brightness riêng. Scene được gọi qua group object "Scene" (1byte) chung với các thiết bị KNX khác trong cùng scene.
Ví dụ cài scene cho phòng khách:
- Scene 1 (Xem phim): kênh 1 ở 20%, kênh 2 tắt, kênh 3 ở 10%
- Scene 2 (Tiệc): kênh 1 ở 80%, kênh 2 ở 60%, kênh 3 ở 100%
- Scene 3 (Ngủ): tất cả kênh tắt
Khi KNX panel gọi Scene 1, KTE45BD nhận group address scene và điều chỉnh từng kênh về mức đã cài. Transition giữa scene sẽ dùng fade-time for brightness đã cấu hình -- tạo hiệu ứng lighting transition mượt mà thay vì cắt ngay.
Câu hỏi thường gặp liên quan đến KTE45BD
KTE45BD có dùng được với đèn LED thông thường không?
Không phải tất cả. KTE45BD dùng triac leading-edge, chỉ tương thích với đèn LED có driver ghi rõ "phase-dimmable", "trailing/leading-edge compatible", hoặc "thyristor dimmable". Đèn LED thông thường không ghi thông số dimming, hoặc chỉ hỗ trợ 0-10V / DALI, sẽ không hoạt động đúng: có thể flicker, không dim đều, hoặc hỏng driver. Luôn kiểm tra spec đèn trước khi thiết kế.
Fade-time cài sai có ảnh hưởng gì?
Fade-time quá ngắn (giá trị nhỏ) tạo cảm giác dim giật cục. Fade-time quá dài làm người dùng phải chờ đèn chuyển trạng thái. Giá trị mặc định (6 cho relative dimming, 0 cho switching và absolute) là điểm khởi đầu hợp lý cho hầu hết dự án. Integrator điều chỉnh dựa trên yêu cầu cụ thể của từng không gian sau khi commissioning tại chỗ.
Tải dưới 50W mỗi kênh có dùng được không?
Không khuyến nghị. Triac dimmer cần dòng tối thiểu để hoạt động ổn định. Tải dưới 50W có thể gây flicker, dim không đều, hoặc không tắt hoàn toàn. Nếu cần dimming tải nhỏ (đèn LED 5-10W/bóng), ghép nhiều bóng đến đủ 50W trên một kênh, hoặc cân nhắc dùng dimmer 0-10V với driver LED riêng.
KTE45BD khác gì với dimmer 0-10V hoặc DALI?
Ba công nghệ dimming khác nhau cơ bản: triac (KTE45BD) cắt pha trực tiếp trên dây 230V, không cần tín hiệu điều khiển riêng; 0-10V dùng tín hiệu điều khiển 0-10V DC đến driver LED riêng biệt; DALI dùng giao thức kỹ thuật số 2 dây. Triac phù hợp với halogen và LED phase-dimmable, chi phí thấp hơn DALI. 0-10V và DALI phù hợp với LED driver hiện đại hơn và cho phép feedback chi tiết hơn.
Kết Luận
Kanonbus KTE45BD phù hợp với dự án cần dimming actuator KNX 4 kênh cho đèn halogen, incandescent, hoặc LED driver phase-dimmable. Bus-powered, không cần 24V aux, lắp DIN rail đơn giản. Fade-time cấu hình độc lập ba chế độ và 10 scene preset mỗi kênh cung cấp đủ linh hoạt cho hầu hết ứng dụng chiếu sáng dimming dân dụng và thương mại nhỏ.Liên hệ KNXStore để được tư vấn kỹ thuật và báo giá dự án.
