DALI là gì luôn là câu hỏi đầu tiên khi một SI hoặc ME Contractor bắt đầu thiết kế hệ thống chiếu sáng cho công trình có nhiều nhóm đèn cần điều khiển độc lập. DALI (Digital Addressable Lighting Interface) là chuẩn truyền thông mở theo IEC 62386, cho phép thiết bị chiếu sáng từ nhiều nhà sản xuất khác nhau giao tiếp và được điều khiển trên cùng một bus, không phụ thuộc vào một hãng duy nhất. Bài này đi từ kiến trúc cơ bản của một hệ thống DALI đến khi nào nên và không nên chọn DALI cho dự án, cùng cách mở rộng hệ thống DALI có dây sang không dây bằng Casambi.
DALI Là Gì?
DALI là viết tắt của Digital Addressable Lighting Interface, chuẩn truyền thông số cho chiếu sáng được quy định trong IEC 62386. Khác với 0-10V hay Triac (chỉ truyền một tín hiệu analog một chiều), DALI truyền lệnh số hai chiều: bộ điều khiển gửi lệnh xuống thiết bị, và thiết bị có thể phản hồi lại trạng thái (đang sáng bao nhiêu %, có lỗi hay không) về bộ điều khiển.
Vì là chuẩn mở, ballast, driver LED và cảm biến DALI từ Sunricher, Lunatone, Casambi, CP Electronics, Tridonic... đều có thể cùng hoạt động trên một bus DALI, miễn tuân thủ đúng chuẩn IEC 62386. Đây là điểm khác biệt lớn nhất so với các hệ sinh thái đóng của từng hãng riêng lẻ.
Kiến Trúc Một Hệ Thống DALI Hoạt Động Như Thế Nào?

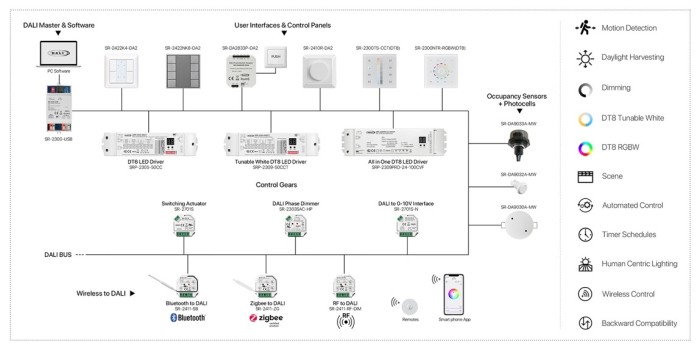

Một hệ thống DALI cơ bản gồm một bộ điều khiển (controller/master) và một hoặc nhiều thiết bị DALI (ballast, driver LED, cảm biến, công tắc) nối vào cùng một bus 2 dây. Bus DALI không phân cực, không cần bọc chống nhiễu, và không cần thi công tách biệt hoàn toàn với dây cấp nguồn, đây là lý do DALI giảm đáng kể chi phí đi dây so với hệ thống điều khiển analog truyền thống cần dây riêng cho từng nhóm đèn.
Tiết diện dây tín hiệu DALI khuyến nghị theo khoảng cách như sau:
| Khoảng cách dây | Tiết diện tối thiểu |
|---|---|
| Đến 100m | 0.5 mm² (AWG #20) |
| 100m - 150m | 0.75 mm² (AWG #18) |
| 150m - 300m | 1.5 mm² (AWG #16), khuyến nghị |
Địa Chỉ, Nhóm (Group) Và Ngữ Cảnh (Scene)
Mỗi thiết bị trên bus DALI được gán một địa chỉ tĩnh duy nhất trong dải 0-63. Từ các địa chỉ này, bộ điều khiển có thể thiết lập nhóm (group) để điều khiển nhiều đèn cùng lúc, hoặc lưu ngữ cảnh (scene) là một tổ hợp mức sáng định trước cho nhiều đèn. Lệnh điều khiển có thể gửi tới một địa chỉ riêng lẻ, một nhóm, hoặc broadcast tới toàn bộ bus, mà không cần đi thêm dây riêng cho mỗi cách chia nhóm như hệ thống analog.
Giới Hạn 64 Thiết Bị Và Cách Mở Rộng Nhiều Line

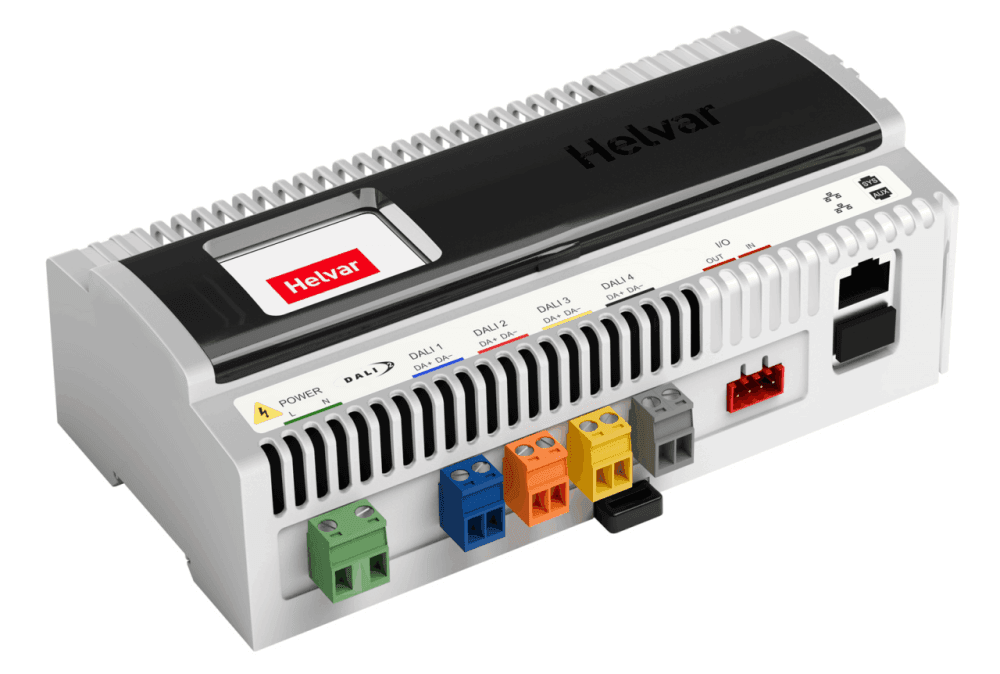

Một bus DALI có tối đa 64 địa chỉ, tức tối đa 64 thiết bị trên một line. Khi dự án có số lượng thiết bị lớn hơn 64 (thường gặp ở công trình thương mại, khách sạn nhiều tầng), giải pháp là lắp thêm line DALI mới, mỗi line vẫn giới hạn 64 thiết bị, sau đó liên kết các line lại bằng gateway hoặc IP Router (ví dụ dòng IP Router của Helvar) để tạo thành một mạng lưới lớn hơn, quản lý tập trung từ một điểm.
Vì Sao Chọn DALI Thay Vì 0-10V Hoặc Triac?
So với 0-10V hoặc dimmer Triac, DALI có ba lợi thế rõ nhất trong dự án nhiều nhóm đèn: từng thiết bị có địa chỉ riêng nên không cần đi dây riêng cho mỗi nhóm dimming, bộ điều khiển nhận được phản hồi trạng thái thật từ thiết bị (0-10V và Triac chỉ gửi lệnh một chiều, không biết đèn có đang hoạt động đúng hay không), và khả năng tương thích đa nhà sản xuất giúp dễ mở rộng hoặc thay thế thiết bị sau này mà không phải đổi cả hệ thống.
Theo kinh nghiệm triển khai của chúng tôi, các dự án SI thường chuyển sang DALI khi công trình có từ vài chục điểm đèn cần chia nhóm, đổi ngữ cảnh theo khu vực, hoặc cần giám sát trạng thái đèn từ xa, những nhu cầu mà 0-10V và Triac không đáp ứng được về mặt kiến trúc tín hiệu.
Khi Nào Không Nên Chọn DALI?
DALI không phải lựa chọn tối ưu cho mọi công trình. Với nhà ở nhỏ, chỉ 1-2 phòng, ít điểm đèn và không cần chia nhóm/ngữ cảnh phức tạp, driver 0-10V hoặc dimmer Triac vẫn rẻ hơn, lắp đặt nhanh hơn, và không cần phần mềm commissioning riêng. Đầu tư một hệ thống DALI đầy đủ (controller, phần mềm cấu hình, driver DALI đắt hơn driver thường) cho một không gian chỉ có vài bộ đèn là chi phí không tương xứng với lợi ích mang lại.
DALI Alliance Và Chứng Chỉ Tương Thích Đa Hãng
DALI là chuẩn chiếu sáng số duy nhất yêu cầu chứng chỉ độc lập từ một tổ chức chuyên trách, DALI Alliance (trước đây gọi là DiiA), thay vì chỉ tự công bố tuân thủ như nhiều chuẩn khác. Thiết bị muốn dán nhãn DALI-2 phải được DALI Alliance kiểm tra và cấp chứng chỉ theo đúng IEC 62386, đây là lý do driver, ballast, cảm biến DALI-2 từ các hãng khác nhau như Sunricher, Helvar, UITIOT hay Lunatone thực tế cùng hoạt động ổn định trên một bus mà không cần cấu hình tương thích riêng.
9 Device Type Trong IEC 62386
IEC 62386 định nghĩa Device Type (DT) cho từng nhóm control gear, giúp bộ điều khiển nhận diện đúng khả năng của thiết bị qua lệnh "Query Device Type" trên bus. Một thiết bị có thể hỗ trợ nhiều Device Type cùng lúc:
| Device Type | IEC 62386 Part | Loại control gear |
|---|---|---|
| DT0 | Part 201 | Ballast đèn huỳnh quang |
| DT1 | Part 202 | Bộ điều khiển đèn khẩn cấp tự cấp nguồn |
| DT2 | Part 203 | Ballast đèn HID (discharge lamp) |
| DT3 | Part 204 | Ballast đèn halogen điện áp thấp |
| DT4 | Part 205 | Dimmer đèn sợi đốt |
| DT5 | Part 206 | Bộ chuyển đổi sang điện áp DC (0-10V) |
| DT6 | Part 207 | Driver LED (dimming đơn thuần) |
| DT7 | Part 208 | Control gear dạng relay (switching) |
| DT8 | Part 209 | Control gear điều khiển màu (RGB, tunable white) |
DT6 và DT8 là hai Device Type gặp nhiều nhất trong dự án LED hiện nay. Phân biệt kỹ khi nào chọn DT6 hay DT8 xem tại Đâu là sự khác biệt giữa thiết bị DALI DT6 và DT8?
Ví Dụ Thực Tế: 3 Hãng Cùng Chung Một Bus DALI-2

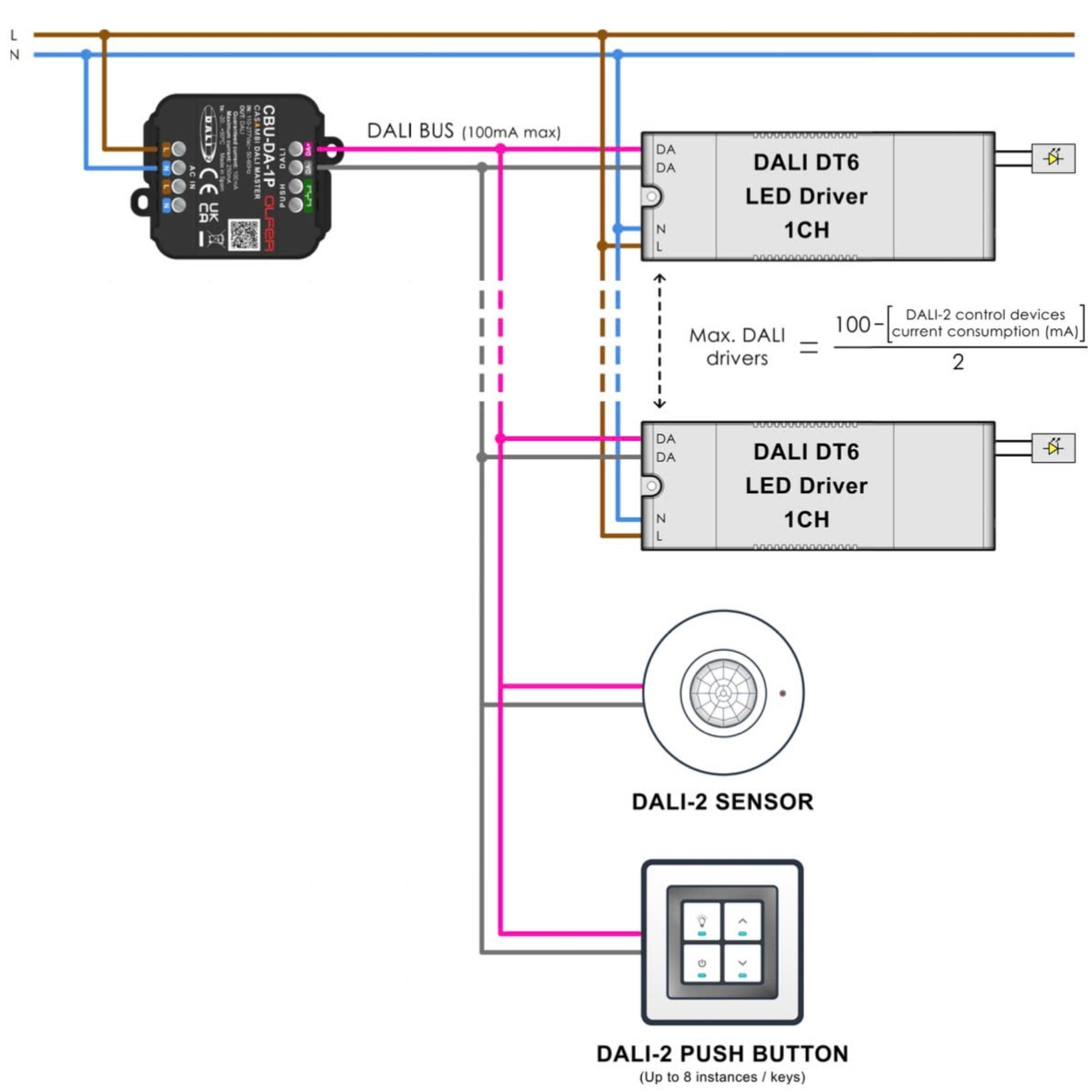

Vì cùng qua chứng chỉ DALI Alliance, phím bấm, cảm biến và bridge từ 3 hãng khác nhau vẫn giao tiếp bình thường trên một bus, không cần adapter chuyển đổi riêng. Ví dụ thực tế: phím bấm 8 nút DALI-2 SP3118 của UITIOT phát lệnh dimming/scene thẳng lên bus, cảm biến hiện diện DALI-2 MRA-514S của IR-TEC tự động gửi lệnh tắt/mở theo chuyển động, và cả hai đều điều khiển được driver phía sau bridge CBU-DA-1P của Olfer (bridge dịch tín hiệu Casambi Bluetooth sang DALI). Ba thiết bị 3 hãng khác nhau, không cùng hãng driver, vẫn nhận lệnh và phản hồi trạng thái qua đúng một bus DALI-2 duy nhất.
Tiến Hóa Từ DALI Lên DALI-2 Và D4i
DALI-2 là bản chuẩn hóa nghiêm ngặt hơn của DALI gốc, bổ sung chứng nhận tương thích bắt buộc từ DALI Alliance và mở rộng khả năng điều khiển ở tầng application controller (thiết bị điều khiển trung tâm), không chỉ control gear như DALI gốc. D4i là lớp chuẩn bổ sung trên DALI-2 dành riêng cho driver, thêm khả năng bảo trì và theo dõi tuổi thọ đèn qua cùng bus nguồn. Phân biệt kỹ hơn giữa DALI, DALI-2 và D4i xem tại Giải mã các giao thức điều khiển chiếu sáng: DALI, DALI-2, D4i
Gateway Kết Nối DALI Với Giao Thức Khác
Bus DALI hiếm khi hoạt động độc lập trong công trình thực tế, phần lớn dự án cần gateway để đưa DALI vào hệ thống điều khiển trung tâm hoặc hệ sinh thái không dây.
DALI Sang KNX

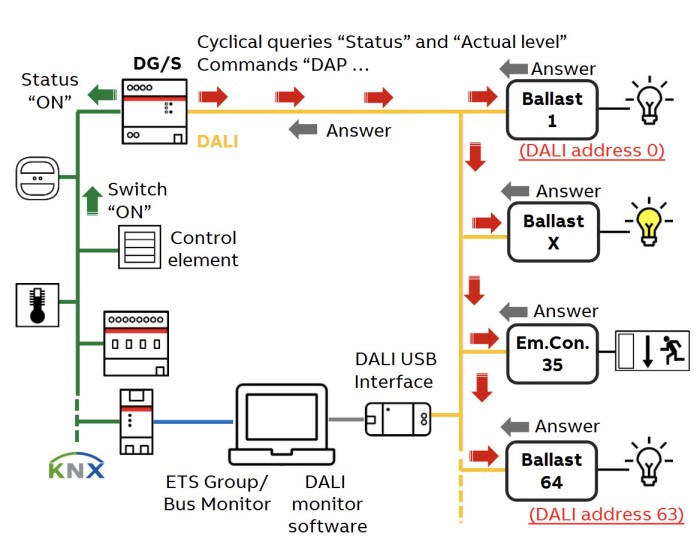

Gateway KNX-DALI dịch group address KNX thành lệnh DALI và ngược lại, cho phép ETS quản lý toàn bộ đèn DALI như một phần của hệ KNX chung, không cần phần mềm cấu hình DALI riêng. Bộ điều khiển KNX DALI gateway KTS0-DALI của Kanonbus là ví dụ đang dùng phổ biến cho hướng này. Thiết bị DALI Gateway DG/S2.64.5.1 của ABB cũng là dòng gateway KNX-DALI được nhiều công trình sử dụng, chi tiết cấu hình xem tại bài hướng dẫn riêng cho thiết bị này.
DALI Sang Zigbee Và Matter/Thread

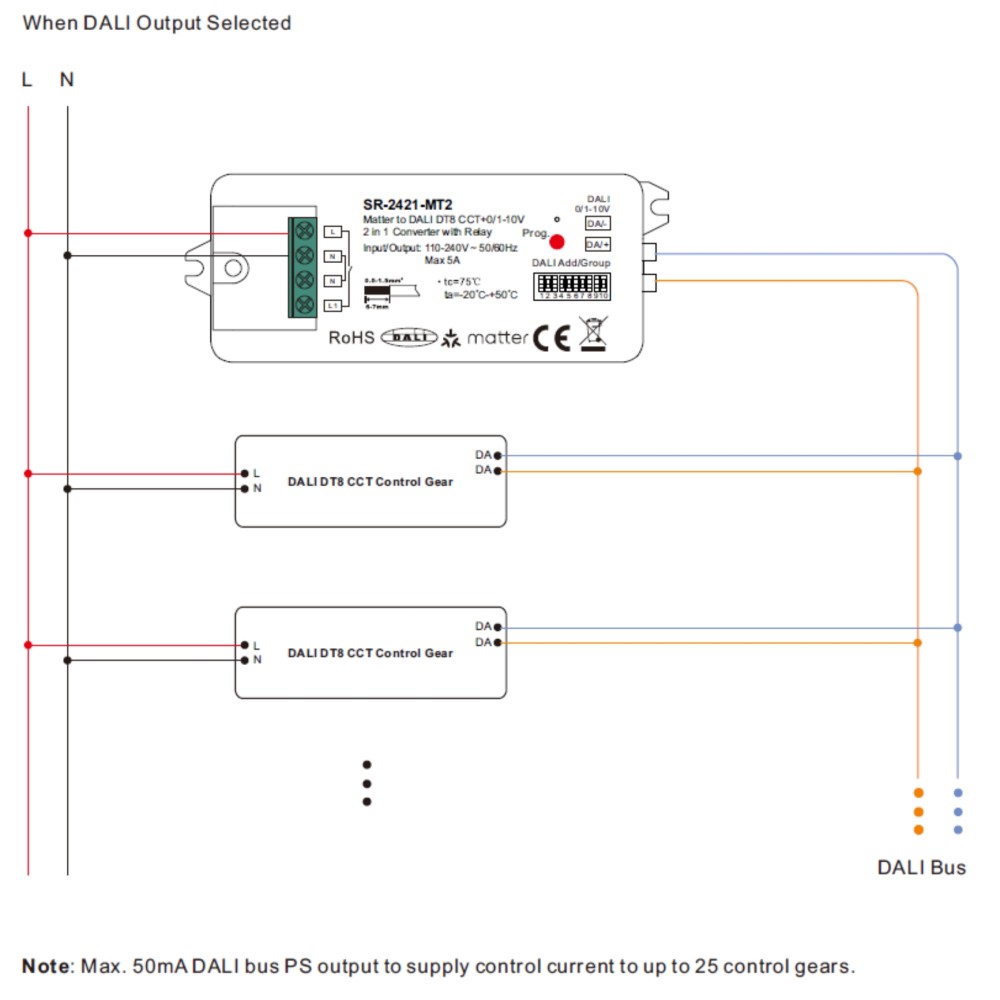

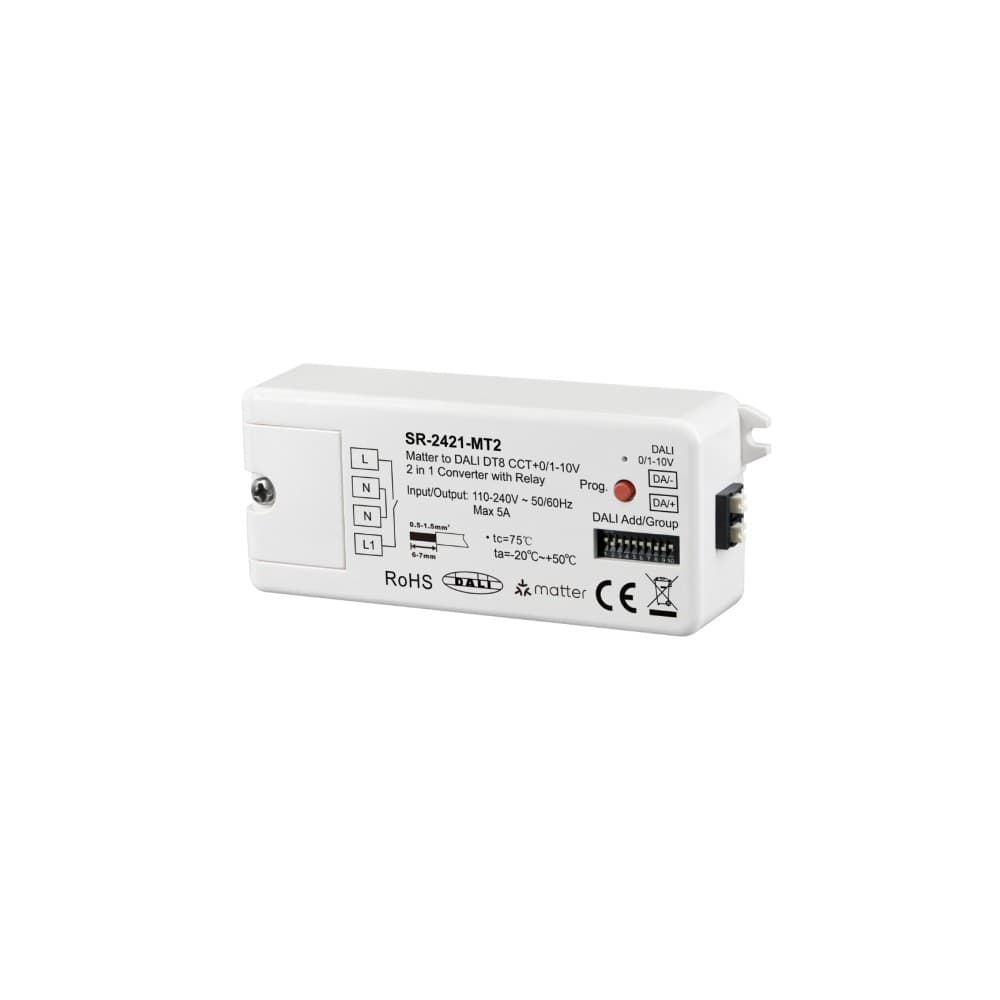

Với công trình muốn điều khiển đèn DALI qua ứng dụng smarthome tiêu dùng thay vì bộ điều khiển KNX/DALI chuyên dụng, gateway DALI sang Zigbee hoặc Matter/Thread là lựa chọn phù hợp hơn. Bộ chuyển đổi SR-2421-MT2 của Sunricher là gateway Matter over Thread sang DALI DT8, hỗ trợ cả CCT và 0/1-10V trong một thiết bị. AI-ZGAD-1M là gateway Zigbee điều khiển driver DALI và 0/1-10V, tích hợp sẵn với Hue Bridge và Hubitat.
Mở Rộng Hệ Thống DALI Không Dây Với Casambi

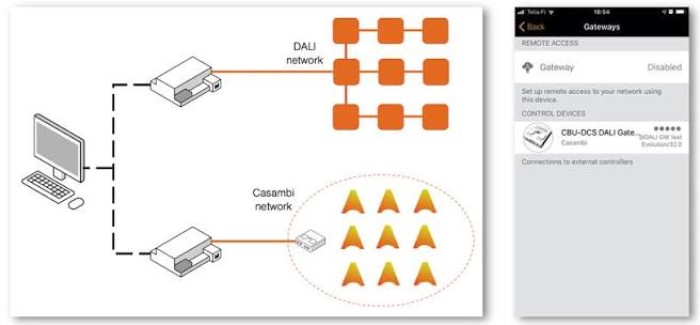

Một hệ thống DALI truyền thống vẫn cần đi dây bus giữa controller và các thiết bị. Với công trình cải tạo, việc kéo thêm dây bus DALI đến từng khu vực không phải lúc nào cũng khả thi. Bộ điều khiển Casambi Bluetooth kết nối trực tiếp vào bus DALI hiện có, chuyển lệnh điều khiển từ ứng dụng Casambi (hoặc mesh Bluetooth) sang tín hiệu DALI, cho phép mở rộng vùng điều khiển mà không cần đi thêm dây tín hiệu mới.
Phân tích chi tiết cách thiết kế một hệ chiếu sáng kết hợp DALI và Casambi, xem tại Thiết kế hệ chiếu sáng DALI mở rộng bằng Casambi sẽ như thế nào?
Thiết Bị Cần Có Trong Một Hệ Thống DALI Cơ Bản

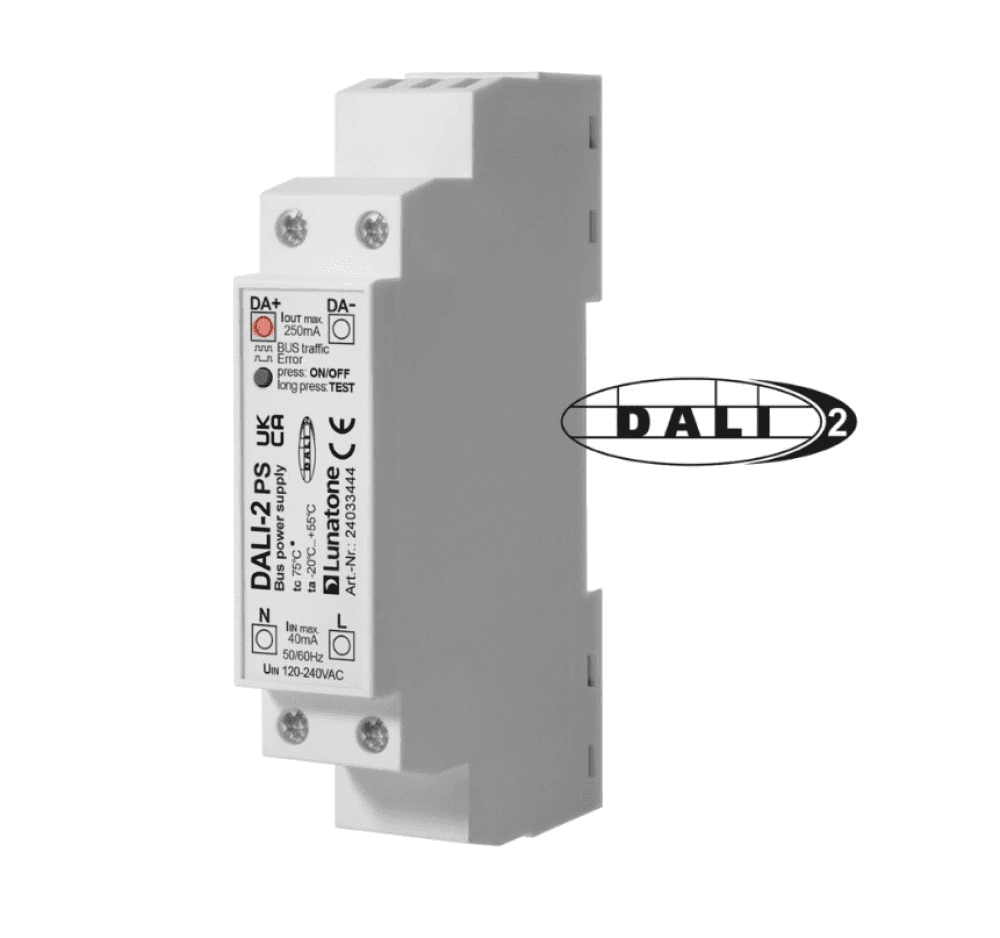

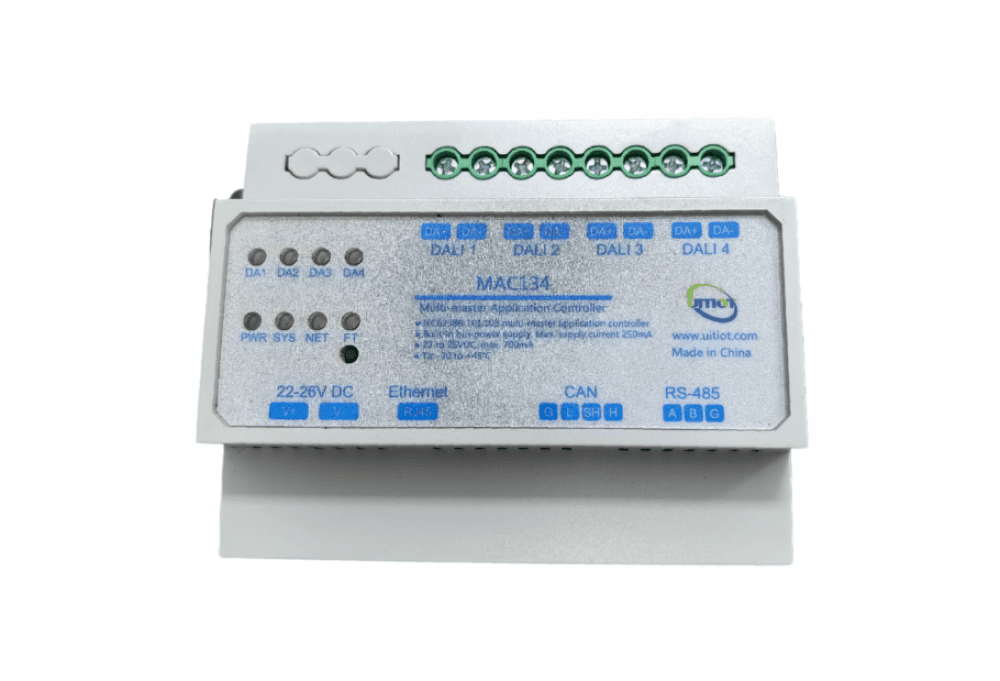

Một hệ thống DALI tối thiểu cần: bộ cấp nguồn DALI (DALI power supply) để cấp điện cho bus tín hiệu, bộ điều khiển/gateway DALI-2 để phát lệnh và quản lý địa chỉ, và driver/ballast DALI gắn tại từng bộ đèn.
DALI Hay DMX Cho Dự Án Chiếu Sáng LED?
DALI phù hợp với chiếu sáng chức năng (văn phòng, khách sạn, bệnh viện) cần giám sát trạng thái và nhóm/ngữ cảnh ổn định lâu dài. DMX phù hợp hơn cho chiếu sáng hiệu ứng cần cập nhật màu nhanh (sân khấu, mặt tiền, showroom). So sánh chi tiết theo tốc độ truyền, số địa chỉ và chi phí lắp đặt xem tại So sánh điều chỉnh độ sáng đèn LED bằng driver DALI và DMX – Nên chọn phương án nào?
Kết Luận
DALI là chuẩn chiếu sáng số mở duy nhất yêu cầu chứng chỉ độc lập từ DALI Alliance, phù hợp nhất cho công trình có nhiều nhóm đèn cần địa chỉ riêng, ngữ cảnh và giám sát trạng thái, còn công trình nhỏ ít điểm đèn vẫn nên cân nhắc 0-10V hoặc Triac cho đơn giản và tiết kiệm chi phí. Cần tư vấn giải pháp cho công trình của bạn? KNXStore.vn - Công ty CP Tích hợp Hệ thống Liên Minh. Địa chỉ: Văn phòng số SAV5-01.02, Lầu 1, Tháp 5, The Sun Avenue, 28 Mai Chí Thọ, Phường Bình Trưng, TP.HCM. Hotline: 0918.918.755. Email: sales@knxstore.vn
