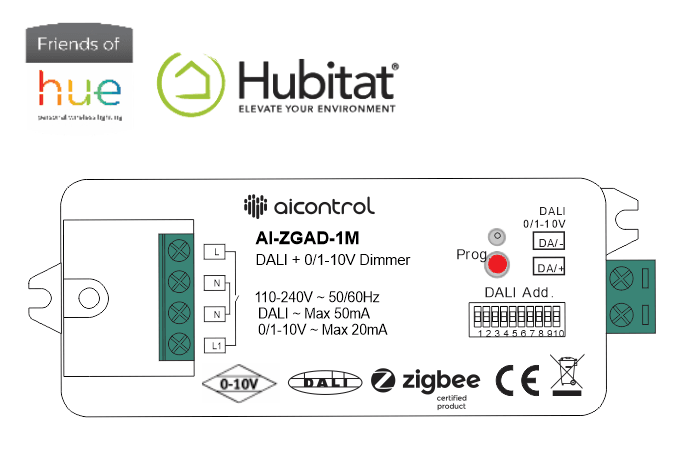

SR-ZGAD-1M: Bộ Dimmer Zigbee Điều Khiển Driver DALI và 0/1-10V, Tích Hợp Hue Bridge và Hubitat

Driver đèn DALI hoặc 0/1-10V chất lượng cao trong nhà hoặc văn phòng của bạn thường không thể kết nối trực tiếp vào hệ thống smarthome Zigbee vì thiếu bộ chuyển đổi tín hiệu phù hợp. SR-ZGAD-1M lấp đúng khoảng trống đó: thiết bị nhận lệnh Zigbee từ Hue Bridge hoặc Hubitat Hub, rồi chuyển sang tín hiệu DALI hoặc 0/1-10V để điều khiển trực tiếp driver đèn. Nguồn bus DALI được tích hợp sẵn bên trong, ngõ ra đạt 50mA, đủ cho khoảng 20 driver DALI, bạn không cần mua thêm bộ nguồn DALI riêng. Lưu ý quan trọng: chế độ ngõ ra (DALI hoặc 0/1-10V) được chọn bằng DIP switch vật lý trên thiết bị, không thay đổi được từ app trong lúc vận hành.

SR-ZGAD-1M Tích Hợp Nguồn Bus DALI: Không Cần Bộ Nguồn Ngoài

Phần lớn bộ điều khiển Zigbee sang DALI trên thị trường yêu cầu một bộ nguồn bus DALI riêng (DALI power supply) đấu thêm vào hệ thống, làm phức tạp sơ đồ lắp đặt và tốn thêm chi phí. SR-ZGAD-1M tích hợp nguồn bus DALI bên trong, cấp thẳng ra ngõ DA/- và DA/+, loại bỏ hoàn toàn thành phần phụ này. Bạn đấu nguồn AC vào, đấu dây DALI ra driver, là xong.

• Nguồn bus DALI tích hợp: cấp tối đa 50mA, không cần bộ nguồn DALI ngoài
• Số driver khuyến nghị: trung bình mỗi driver DALI tiêu thụ khoảng 2mA, giới hạn dưới 80% tổng công suất tức khoảng 20 driver trên một thiết bị để đảm bảo ổn định lâu dài
• Chế độ 0/1-10V: chuyển sang bằng DIP switch, ngõ ra 20mA, khuyến nghị tối đa 8 driver (tính ở 2mA/driver, dưới 80%)
• Relay on/off độc lập: ngõ ra relay điều khiển bật tắt tải riêng, tải trực tiếp tối đa 1.5A, dùng relay ngoài nếu cần điều khiển tải lớn hơn

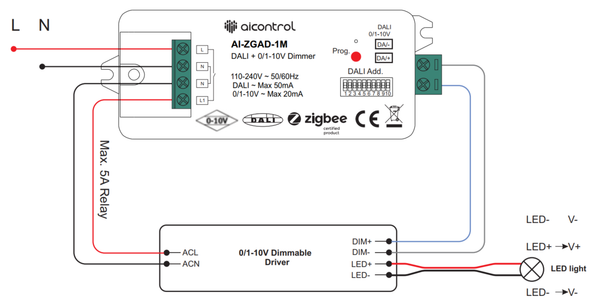

Sơ đồ đấu nối ngõ ra 0/1-10V

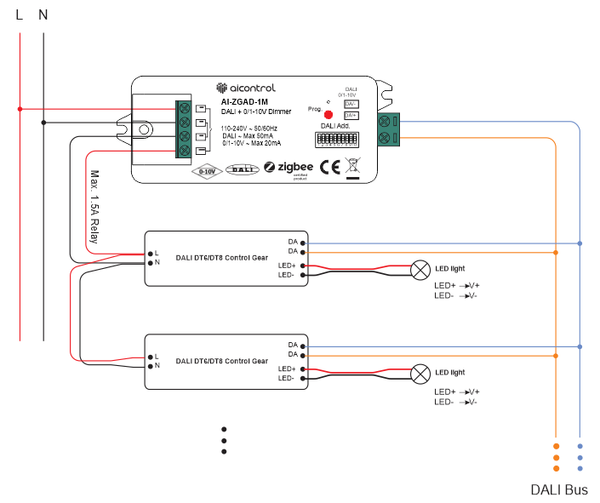

Sơ đồ đấu nối ngõ ra Dali

Lưu ý: 1) Ngõ ra cấp nguồn bus DALI tối đa 50mA, điều khiển tới tối đa 25 thiết bị .
           2) Tải tối đa cho relay là 1.5A, số lượng thiết bị điều khiển có thể được thay đổi thông qua relay phụ thuộc vào tải của thiết bị điều khiển



SR-ZGAD-1M Hỗ Trợ DALI DT8: Điều Khiển Màu Và Nhiệt Độ Màu Đèn DALI Qua Zigbee

SR-ZGAD-1M không chỉ dimmer độ sáng. Thiết bị hỗ trợ chuẩn DALI DT8, cho phép điều khiển màu sắc và nhiệt độ màu của driver đèn DALI cao cấp, trực tiếp qua lệnh Zigbee từ Hue Bridge hoặc Hubitat. Chế độ màu chọn bằng DIP switch ngay trên thiết bị, không cần cấu hình phần mềm phức tạp.

• DALI DT6: dimmer thuần, điều chỉnh độ sáng 0-100% cho driver đơn sắc, phù hợp đèn downlight, đèn panel thông thường
• DALI DT8 Tc: điều chỉnh nhiệt độ màu từ warm white sang cool white cho driver CCT, phù hợp văn phòng, phòng làm việc, phòng ngủ cao cấp
• DALI DT8 XY hoặc RGBW: điều khiển màu sắc đầy đủ cho driver RGB hoặc RGBW DALI, phù hợp đèn trang trí và chiếu sáng accent
• Địa chỉ DALI 0-63: cài đặt riêng từng driver hoặc theo nhóm, toàn bộ qua DIP switch, tương thích mọi driver DALI tuân chuẩn IEC 62386



SR-ZGAD-1M Chạy Cục Bộ: Điều Khiển Đèn DALI Qua Hue Bridge Và Hubitat Không Cần Internet

SR-ZGAD-1M là thiết bị Zigbee 3.0 được chứng nhận, mang chứng chỉ "Friends of Hue" tương thích Philips Hue Bridge và tích hợp native với Hubitat Elevation. Toàn bộ lệnh điều khiển xử lý cục bộ trong mạng Zigbee, không gửi lên cloud, không phụ thuộc kết nối internet. Cúp internet, đèn vẫn hoạt động qua app trong mạng nội bộ.

• Hue Bridge: kết nối qua chuẩn Friends of Hue, hiện trong danh sách thiết bị Hue như một đèn dimmer, tích hợp vào scene và automation của Hue
• Hubitat Elevation: nhận dạng native Zigbee, viết rule trực tiếp trong Rule Machine hoặc Simple Automation Rules, không cần driver bên thứ ba
• Điều khiển không cần hub: ghép đôi trực tiếp với remote Zigbee cầm tay (bật tắt, dim lên xuống) mà không cần hub trung gian
• Mạng Zigbee tự tạo: SR-ZGAD-1M có thể tự tạo mạng Zigbee cơ bản không cần coordinator, phù hợp lắp đặt độc lập với remote Zigbee
