DT6 và DT8 đều là Device Type trong chuẩn DALI 2.0, nhưng phục vụ hai mục đích khác nhau. Chọn sai loại từ giai đoạn thiết kế dẫn đến ba hậu quả thực tế: lãng phí địa chỉ DALI làm giảm số thiết bị điều khiển được trên một line, tăng chi phí đi dây khi phải chạy thêm bus, và mất hoàn toàn khả năng điều khiển màu sắc khi đã hoàn thiện thi công. Bài này so sánh DT6 vs DT8 theo tiêu chí kỹ thuật thực tế và hướng dẫn chọn đúng loại cho từng dự án.
DT6 và DT8 Trong Tiêu Chuẩn DALI
Trong IEC 62386, DALI phân loại thiết bị điều khiển thành Device Type (DT) với tập lệnh riêng. Hai DT quan trọng nhất trong hệ thống chiếu sáng LED hiện đại:
| Device Type | Thiết bị | Tiêu chuẩn |
|---|---|---|
| DT0 | Đèn huỳnh quang | IEC 62386-201 |
| DT5 | Converter 0-10V/1-10V | IEC 62386-206 |
| DT6 | Driver LED, dimming đơn kênh | IEC 62386-207 |
| DT7 | Relay/Switch | IEC 62386-208 |
| DT8 | Driver LED, điều khiển màu sắc | IEC 62386-209 |
Điểm quan trọng: DT8 không thay thế DT6 mà kế thừa toàn bộ tính năng DT6 và mở rộng thêm khả năng điều khiển màu sắc.
DALI DT6: Dimming Đơn Kênh
DT6 (IEC 62386-207) là chuẩn điều khiển driver LED cơ bản. Mỗi driver DT6 chiếm một địa chỉ DALI và thực hiện các lệnh:
- DAPC (Direct Arc Power Control): đặt mức sáng 0–254, tương đương 0–100%
- Fade Time / Fade Rate: kiểm soát tốc độ và độ dài transition khi chuyển cảnh
- Group / Scene: mỗi driver thuộc được tối đa 16 group và 16 scene độc lập

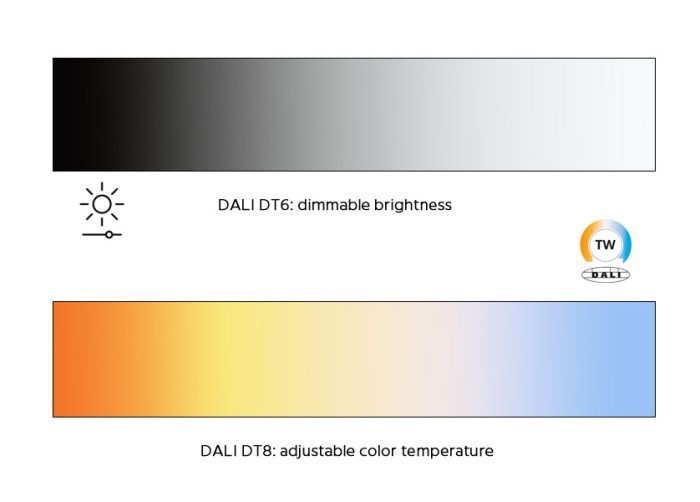

Driver DT6 chỉ điều khiển cường độ sáng, không điều khiển được nhiệt độ màu hay màu sắc. Khi lắp đèn Tunable White với driver DT6, mỗi bộ đèn cần hai địa chỉ riêng biệt: một cho kênh WW (warm white) và một cho kênh CW (cool white). Việc đồng bộ điều chỉnh CCT đòi hỏi controller gửi lệnh song song đến hai địa chỉ riêng, làm tăng độ phức tạp cấu hình.
Phù hợp: chiếu sáng chức năng không cần điều khiển màu: văn phòng phổ thông, hành lang, kho, nhà máy, bãi đỗ xe.
Xem thêm LED driver DALI DT6 tại KNXStore:
DALI DT8: Điều Khiển Màu Sắc Đa Kênh
DT8 (IEC 62386-209) hỗ trợ điều khiển đa kênh trên một địa chỉ DALI duy nhất. Tiêu chuẩn định nghĩa năm sub-mode màu, tùy driver hỗ trợ mode nào:
| Sub-mode | Mô tả | Ứng dụng điển hình |
|---|---|---|
| Tc | Tunable White: điều chỉnh CCT (đơn vị Mired) + độ sáng | Văn phòng human-centric, y tế, khách sạn |
| Xy | Tọa độ màu CIE 1931 | Màn hình chiếu sáng chuyên nghiệp, bảo tàng |
| Primary N | RGB (3 kênh), RGBW (4 kênh) | Showroom, nhà hàng, căn hộ cao cấp |
| RGBWAF | RGB + White + Amber + FreeCoulour (6 kênh) | Sân khấu, studio, museum |
| FreeCoulour | Cấu hình tùy chỉnh | Ứng dụng đặc biệt |
Instance concept: Driver DT8 có hai instance đồng thời. Instance 0 là DT6-compatible, dimming chuẩn, mọi controller DALI đều đọc được. Instance 1 là DT8 color control, chỉ controller hỗ trợ DT8 mới sử dụng được. Nghĩa là: cùng một driver DT8, bộ điều khiển DALI cơ bản vẫn dim được qua instance 0; bộ điều khiển hỗ trợ DT8 điều khiển được màu sắc đầy đủ qua instance 1. Đây là cơ chế tương thích ngược quan trọng khi thiết kế hệ thống mở rộng theo thời gian.
Phù hợp: chiếu sáng Tunable White theo nhịp sinh học, chiếu sáng RGBW trang trí, và bất kỳ dự án nào cần điều chỉnh CCT theo lịch, cảnh hoặc cảm biến ánh sáng tự nhiên.
Xem thêm LED driver DALI DT8 Tunable White và RGBW tại KNXStore:
So Sánh DALI DT6 và DT8
| Tiêu chí | DALI DT6 | DALI DT8 |
|---|---|---|
| Tiêu chuẩn | IEC 62386-207 | IEC 62386-209 |
| Dimming đơn kênh | Có | Có (instance 0) |
| Tunable White (CCT) | Không | Có (mode Tc) |
| RGB / RGBW | Không | Có (Primary N) |
| CIE Xy color | Không | Có |
| RGBWAF (6 kênh) | Không | Có |
| Số địa chỉ cho TW | 2 địa chỉ/bộ đèn | 1 địa chỉ/bộ đèn |
| Số địa chỉ cho RGBW | 4 địa chỉ/bộ đèn | 1 địa chỉ/bộ đèn |
| Instance | 1 | 2 (DT6 + color) |
| NFC programming | Có (Sunricher) | Có (Sunricher) |
| Chi phí driver | Thấp | Cao hơn 20–40% |
| Yêu cầu controller | Mọi DALI controller | Controller hỗ trợ DT8 |
| Ứng dụng điển hình | Văn phòng, kho, hành lang | Khách sạn, y tế, showroom |
Tính Toán Địa Chỉ DALI: DT6 vs DT8
Một line DALI tối đa 64 địa chỉ. Cách DT6 và DT8 tiêu thụ địa chỉ khác nhau rõ rệt:
Ví dụ 1: Hệ thống Tunable White 32 bộ đèn
| DT6 | DT8 (mode Tc) | |
|---|---|---|
| Địa chỉ cần | 32 × 2 = 64 | 32 × 1 = 32 |
| Số line DALI | 1 line đầy, không còn dự phòng | Còn 32 địa chỉ cho sensor/button |
Với DT6, 32 bộ đèn TW đã lấp đầy một line DALI. Không còn địa chỉ nào cho nút nhấn, cảm biến hiện diện hay bộ điều khiển khác trên cùng line.
Ví dụ 2: Hệ thống RGBW 20 đèn showroom
| DT6 | DT8 (Primary N, 4 kênh) | |
|---|---|---|
| Địa chỉ cần | 20 × 4 = 80 | 20 × 1 = 20 |
| Số line DALI | Vượt 64, phải dùng 2 line | 20/64 địa chỉ, còn 44 dự phòng |
Với DT6 RGBW, 20 bộ đèn đã vượt giới hạn một line, bắt buộc phải tách 2 line DALI và cấu hình phức tạp hơn đáng kể.
Công thức tổng quát:
- DT6:
N_addr = N_đèn × N_kênh - DT8:
N_addr = N_đèn(bất kể số kênh màu)
Nguyên tắc thiết kế: Dự án có từ 20 bộ đèn Tunable White trở lên, DT8 gần như bắt buộc để tránh cạn địa chỉ và tăng chi phí hạ tầng bus.
Chọn Bộ Điều Khiển DALI Hỗ Trợ DT8
Không phải mọi bộ điều khiển DALI đều xử lý được lệnh DT8. Cần xác nhận khả năng hỗ trợ DT8 trước khi chọn controller.
Casambi (CBU-ASD-LR, CBU-A2D, CBU-DA-1P, CBU-DCS): điều khiển qua Bluetooth, cấu hình trực tiếp trên app Casambi trên smartphone, không cần phần mềm PC. Hỗ trợ cả DT6 và DT8 mode Tc, Primary N. Phù hợp dự án vừa và nhỏ cần triển khai nhanh, không có hệ thống bus KNX hay Ethernet sẵn có. Cho phép mix DT6 và DT8 trong cùng một hệ thống Casambi.
UITIOT MAC131/132/134: controller DALI-2 lắp DIN rail, cấu hình qua phần mềm, hỗ trợ DT8 đầy đủ các mode. 1 đến 4 line DALI đầu ra, từ 64 đến 256 địa chỉ. Phù hợp dự án tòa nhà quy mô lớn cần quản lý tập trung.
Helvar 905/910/920/950: bộ điều khiển DALI-2 chuyên nghiệp, hỗ trợ DT8, tích hợp được với KNX và hệ thống Helvar. Phù hợp dự án có yêu cầu tích hợp hệ thống phức tạp.
Lưu ý KNX DALI gateway: Kanonbus KTS0-DALI và Lunatone KNX DALI-2 Gateway hỗ trợ DT8 khi cấu hình đúng data point trong ETS. Không tự động mapping, cần khai báo thủ công từng channel DT8 trong project ETS.
Xem thêm bộ điều khiển chiếu sáng DALI-2 hỗ trợ DT6 và DT8 tại KNXStore:
Vậy Nên Chọn DT6 hay DT8?
Chọn DT6 khi:
- Chỉ cần dimming đơn sắc, không có yêu cầu Tunable White hay RGB
- Dự án ngân sách hạn chế, chi phí driver là yếu tố ưu tiên
- Chiếu sáng chức năng: kho, văn phòng phổ thông, hành lang, nhà máy, bãi đỗ xe
Chọn DT8 khi:
- Cần Tunable White, điều chỉnh CCT theo giờ, cảnh, hoặc lịch human-centric lighting
- Cần điều khiển đèn RGB/RGBW
- Hệ thống có từ 20 bộ đèn Tunable White trở lên (tránh cạn địa chỉ DALI)
- Dự án khách sạn, y tế, showroom, căn hộ cao cấp cần linh hoạt sau thi công
Nguyên tắc thực tế: Nếu chưa chắc dự án có cần Tunable White không, chọn DT8 ngay từ thiết kế. Chênh lệch chi phí driver 20–40% thấp hơn nhiều so với việc phải thay toàn bộ driver sau khi hoàn thiện công trình.
Nếu đang cân nhắc giữa DALI và DMX512 cho dự án chiếu sáng chuyên nghiệp, xem thêm so sánh driver DALI và DMX trong điều chỉnh độ sáng đèn LED.
