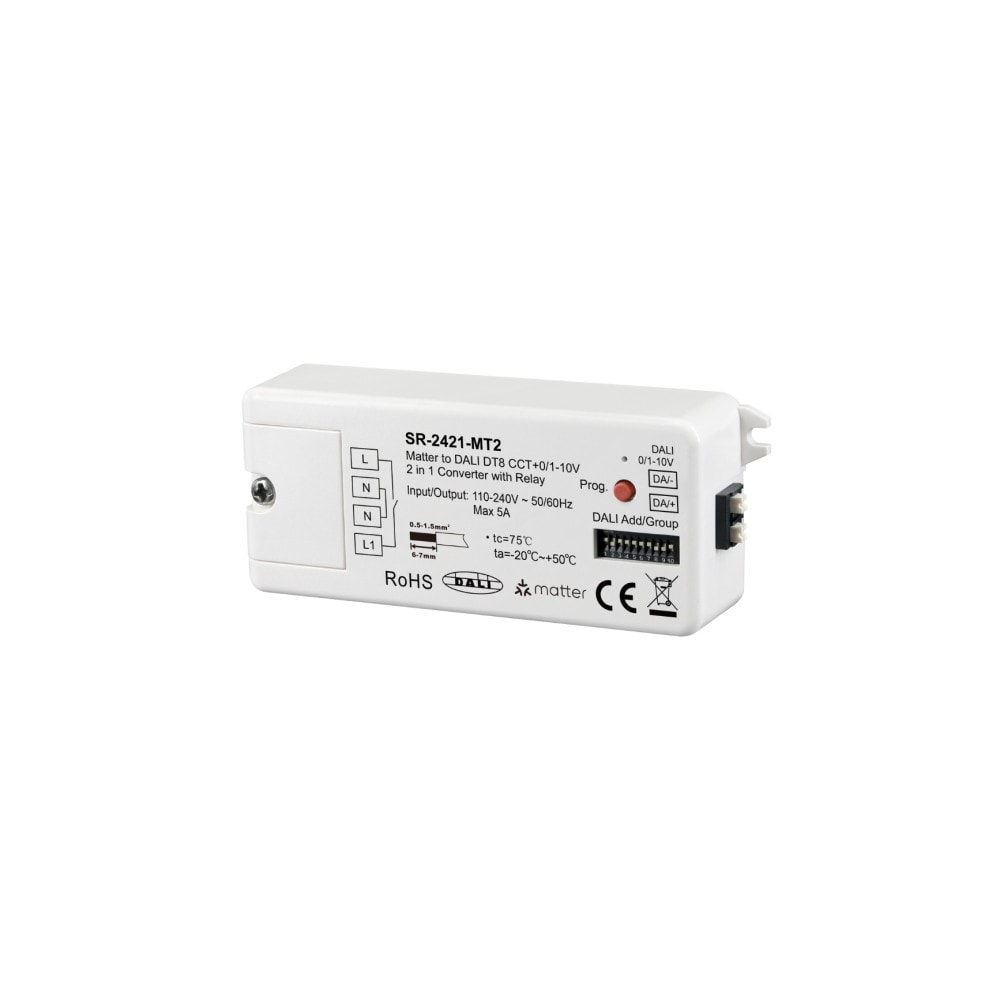

SR-2421-MT2 là gì? Cầu nối giữa hệ sinh thái Matter và hạ tầng chiếu sáng DALI/0-10V hiện có

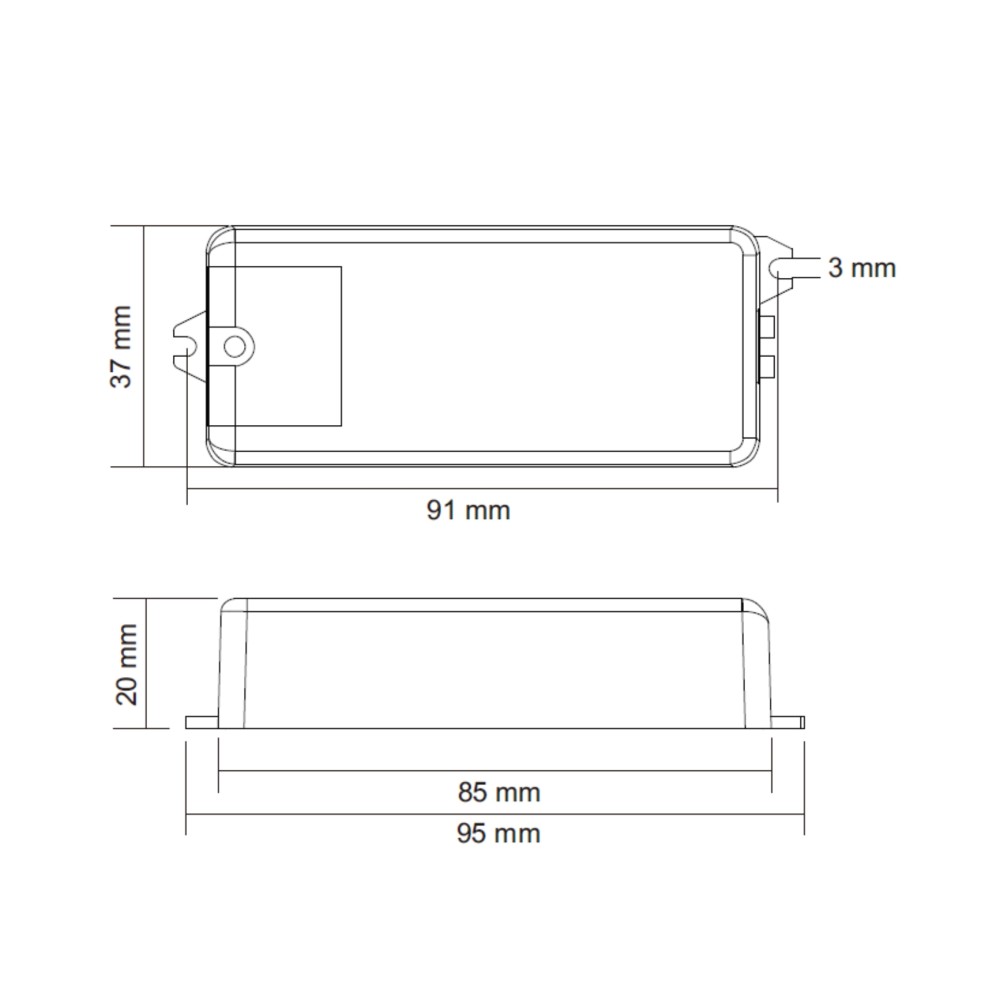

SR-2421-MT2 là bộ chuyển đổi (converter) tín hiệu Matter over Thread sang DALI DT8 CCT (chuẩn IEC 62386, Device Type 8) hoặc 0/1-10V analog trong một thiết bị duy nhất, tích hợp thêm relay output 5A và DALI bus power supply 50mA nội bộ. Chức năng cốt lõi: đưa lệnh điều khiển từ Apple Home, Google Home, Amazon Alexa hoặc bất kỳ Matter controller nào xuống bus DALI hoặc đường dây 0/1-10V, bao gồm cả điều khiển nhiệt độ màu (CCT) theo DALI DT8. Chế độ xuất tín hiệu (DALI hoặc 0/1-10V), địa chỉ DALI, và chế độ điều khiển (address mode hoặc group mode) đều cấu hình qua DIP switch vật lý, không cần phần mềm commissioning. Sản phẩm phù hợp với SI và ME contractor cần tích hợp nền tảng Matter vào dự án chiếu sáng đã có hạ tầng DALI hoặc driver 0/1-10V, mà không phải thay toàn bộ control gear.

SR-2421-MT2 giải quyết bài toán kỹ thuật nào trong dự án chiếu sáng thông minh?

Bài toán tích hợp Matter vào hạ tầng DALI hiện có

Nhiều dự án đã đầu tư vào control gear DALI (driver, ballast) nhưng muốn đưa điều khiển lên nền tảng smarthome phổ thông như Apple Home hoặc Google Home cho end user. SR-2421-MT2 làm đúng vai trò này: nhận lệnh Matter qua Thread, dịch sang DALI protocol, và forward xuống DALI bus. Kỹ sư không cần thay control gear, không cần lập trình DALI master riêng.

Bài toán kiểm soát CCT trên DALI DT8

DALI DT8 (Device Type 8) là tiêu chuẩn điều khiển màu sắc trong IEC 62386, hỗ trợ Tunable White (CCT), RGBWAF và xy/Hue. SR-2421-MT2 hỗ trợ chế độ CCT của DT8, cho phép điều chỉnh nhiệt độ màu từ warm white đến cool white qua Matter. Từ góc nhìn Apple Home hoặc Google Home, control gear DALI DT8 hiển thị như một đèn có điều chỉnh độ sáng và nhiệt độ màu.

Bài toán driver 0/1-10V không dim to off

Driver 0/1-10V là chuẩn analog phổ biến trong chiếu sáng thương mại cũ, nhưng có hạn chế: tín hiệu 0V không tắt được đèn mà chỉ dim về mức tối nhất. SR-2421-MT2 xử lý vấn đề này bằng relay output 5A nối tiếp mạch nguồn. Khi lệnh tắt đèn xuống từ Matter, relay cắt nguồn AC vào driver; khi bật, relay đóng và 0/1-10V điều khiển mức sáng. Tính năng này quan trọng khi thiết kế automation tắt hoàn toàn cho tòa nhà (energy shutdown) hoặc giờ off.

SR-2421-MT2 có những tính năng kỹ thuật nào, hoạt động ra sao?

Chọn chế độ xuất tín hiệu: DALI hoặc 0/1-10V qua DIP switch 10

DIP switch số 10 quyết định tín hiệu đầu ra:

  • Switch 10 lên (UP): Chế độ DALI, ngõ ra DA+/DA- là tín hiệu DALI bus 2 dây.
  • Switch 10 xuống (DOWN): Chế độ 0/1-10V, ngõ ra là tín hiệu analog 0–10V.

Lưu ý thứ tự bắt buộc: Phải chọn chế độ xuất (switch 10) trước khi cấu hình các DIP switch khác. Không thay đổi DIP switch khi thiết bị đang có điện.

Chế độ DALI: Address mode và Group mode

Sau khi chọn DALI output, kỹ sư cấu hình cách SR-2421-MT2 gửi lệnh xuống bus:

DIP switch 7 chọn Address mode hoặc Group mode:

Switch 7 Chế độ
UP Address mode: điều khiển 1 địa chỉ DALI cụ thể (00–63)
DOWN Group mode: điều khiển 1 group DALI cụ thể (0–15)

Address mode: Cấu hình địa chỉ DALI (00–63) bằng DIP switch 1–6

Converter điều khiển đúng 1 control gear có địa chỉ DALI xác định trên bus. DIP switch 1–6 mã hóa địa chỉ theo nhị phân (binary):

DIP Bit Giá trị
Switch 1 Bit 0 (LSB) 1
Switch 2 Bit 1 2
Switch 3 Bit 2 4
Switch 4 Bit 3 8
Switch 5 Bit 4 16
Switch 6 Bit 5 (MSB) 32

Ví dụ: Để điều khiển địa chỉ DALI 05 (binary: 000101), đặt switch 1 và switch 3 lên UP, các switch còn lại xuống DOWN. Datasheet trang 2 có bảng tra đầy đủ 64 địa chỉ (00–63).

Yêu cầu tiên quyết: Control gear phải đã được gán địa chỉ DALI bởi DALI master controller hoặc tool commissioning DALI trước khi SR-2421-MT2 có thể điều khiển theo địa chỉ.

Group mode: Cấu hình group DALI (0–15) bằng DIP switch 2–6

Converter gửi lệnh đến toàn bộ control gear thuộc một DALI group. DIP switch 2–6 mã hóa số group:

DIP Bit Giá trị
Switch 2 Bit 0 (LSB) 1
Switch 3 Bit 1 2
Switch 4 Bit 2 4
Switch 5 Bit 3 8
Switch 6 Bit 4 16

Ví dụ: Group 3 (binary: 00011) = switch 2 và switch 3 lên UP, switch 4/5/6 xuống DOWN.

Yêu cầu tiên quyết: Các control gear phải được gán vào group bởi DALI master controller. SR-2421-MT2 không có khả năng group assignment, chỉ gửi lệnh group command đến group đã được tạo.

Broadcast mode: Điều khiển toàn bộ thiết bị trên DALI bus

SR-2421-MT2 hỗ trợ DALI broadcast command, gửi lệnh đến tất cả control gear trên bus cùng lúc mà không cần chỉ định địa chỉ hay group. Chế độ này phù hợp cho scene "tắt toàn bộ" hoặc "bật toàn bộ tối đa" trên toàn bộ zone chiếu sáng. Tham khảo bảng DIP switch trong datasheet để cài Broadcast.

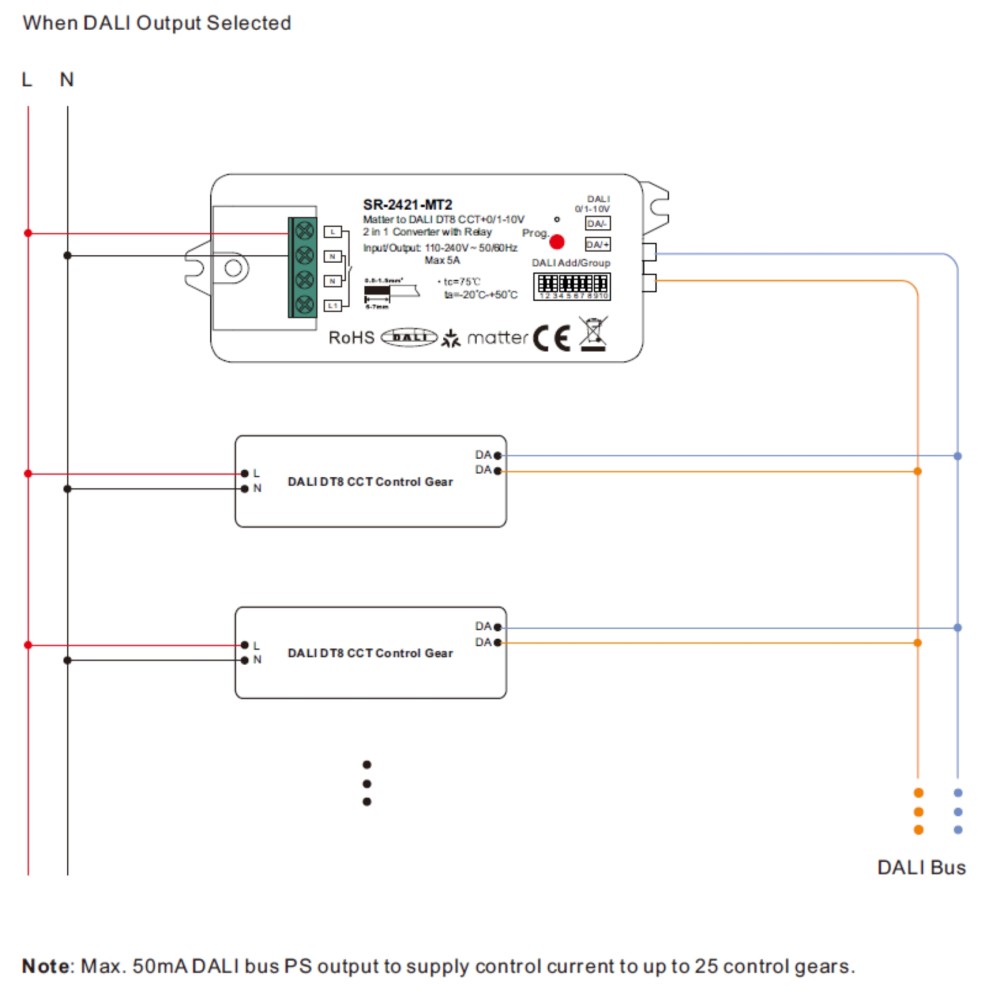

Built-in DALI Bus Power Supply 50mA, không cần DALI PS ngoài

SR-2421-MT2 tích hợp DALI bus power supply (DALI PS) nội bộ cung cấp tối đa 50mA, đủ cấp control current cho tối đa 25 DALI control gear (theo tiêu chuẩn IEC 62386, mỗi control gear tiêu thụ 2mA từ DALI PS). Kỹ sư không cần lắp thêm DALI PS module riêng cho bus quy mô nhỏ đến trung bình, tiết kiệm không gian tủ điện và giảm chi phí bill of materials.

Giới hạn: Nếu bus có nhiều hơn 25 control gear, hoặc có thêm các thiết bị DALI khác cũng cấp nguồn cho bus (button input device, sensor...), cần tính tổng dòng DALI bus và lắp thêm DALI PS ngoài nếu vượt 50mA.

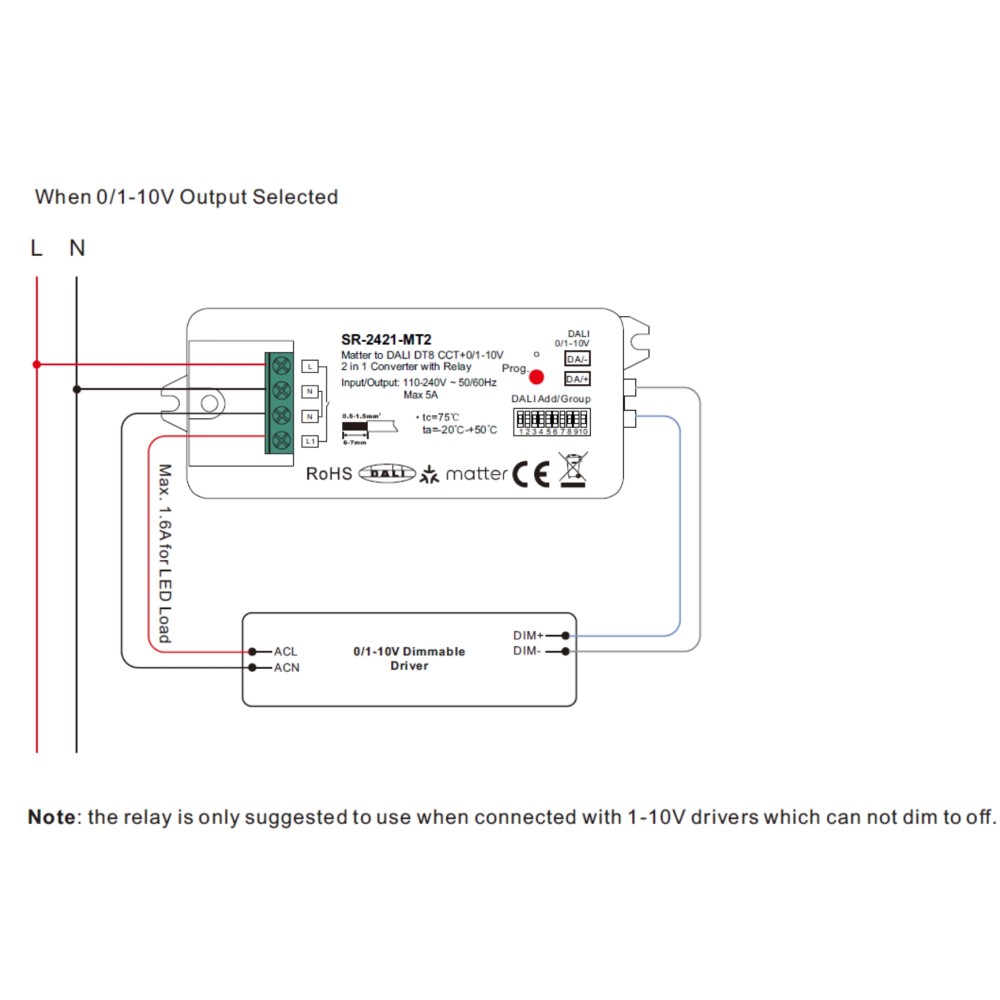

Relay output 5A cho 0/1-10V driver không dim to off

Relay output đấu nối tiếp mạch nguồn AC vào driver 0/1-10V:

  • Relay đóng: Nguồn AC cấp cho driver, đèn hoạt động theo mức 0/1-10V.
  • Relay mở: Nguồn AC bị cắt, đèn tắt hoàn toàn.

Thông số relay: tối đa 5A cho incandescent/HV halogen, tối đa 1.6A cho LED load. Relay không dùng khi chọn chế độ DALI vì DALI control gear dim to off theo lệnh DALI Arc Level = 0 (DAPC 0) hoặc lệnh Off.

Zigbee Touchlink và Green Power kinetic switch

Ngoài Matter over Thread, SR-2421-MT2 hỗ trợ:

  • Zigbee Touchlink remote: Ghép nối Zigbee remote trong vòng 10cm (nhấn Prog. 4 lần để vào Touchlink mode). Phù hợp khi cần remote cầm tay không phụ thuộc app.
  • Green Power (GP) kinetic switch: Công tắc không dây không pin ghép qua Learning mode (nhấn Prog. 4 lần). Phù hợp vị trí không tiện chạy dây công tắc.

SR-2421-MT2 phù hợp với dự án nào?

Văn phòng và không gian thương mại có hạ tầng DALI: Các dự án đã đầu tư vào đèn LED với DALI driver DT6 hoặc DT8 muốn thêm điều khiển thông minh qua Matter mà không thay control gear. SR-2421-MT2 lắp thêm vào tủ điện, cấu hình DIP switch, và toàn bộ zone đèn DALI xuất hiện trong Apple Home hoặc Google Home.

Khách sạn và căn hộ cao cấp với yêu cầu CCT: Khi lighting designer chỉ định đèn Tunable White (warm-to-cool) theo DALI DT8, SR-2421-MT2 là converter cần thiết để đưa điều khiển CCT từ Matter app xuống DALI bus. Gia chủ hoặc nhân viên khách sạn điều chỉnh nhiệt độ màu qua app hoặc giọng nói Siri.

Retrofit dự án 0/1-10V cũ sang Matter: Dự án đã dùng driver 0/1-10V analog nhưng muốn upgrade lên điều khiển app và automation. SR-2421-MT2 thay thế wall dimmer cũ bằng converter Matter, giữ nguyên toàn bộ driver và đèn, thêm relay để xử lý dim to off.

Dự án nhỏ không cần DALI master riêng: Khi chỉ cần điều khiển 1 group hoặc 1 địa chỉ DALI và không cần commissioning toàn hệ thống DALI phức tạp, SR-2421-MT2 giảm đáng kể chi phí và thời gian so với triển khai DALI master đầy đủ.





Câu hỏi thường gặp

Phụ thuộc vào chế độ: Address mode điều khiển đúng 1 địa chỉ DALI duy nhất trên bus; Group mode điều khiển toàn bộ gear thuộc 1 group (số lượng gear trong group không giới hạn bởi converter, giới hạn bởi DALI bus — tối đa 64 gear/bus). Broadcast mode điều khiển toàn bộ gear trên bus cùng lúc. Nếu cần điều khiển nhiều địa chỉ hoặc nhiều group độc lập nhau, cần lắp nhiều SR-2421-MT2, mỗi con cấu hình cho một địa chỉ/group.

SR-2421-MT2 hỗ trợ cả DALI DT6 (dimming, bật tắt, arc level) và DALI DT8 (CCT, color control). Khi kết nối với DT6 driver, chỉ bật tắt và điều chỉnh độ sáng hoạt động. Tính năng điều chỉnh CCT chỉ khả dụng khi control gear hỗ trợ DALI DT8 và được cấu hình đúng chế độ CCT trong DALI commissioning.

Có, với một điều kiện: control gear phải đã được gán địa chỉ DALI (commissioning). Nếu control gear chưa có địa chỉ (địa chỉ mặc định 255/broadcast hoặc chưa được commission), SR-2421-MT2 vẫn điều khiển được qua broadcast mode. Tuy nhiên, nếu cần phân vùng (zone) đèn theo địa chỉ hoặc group cụ thể, cần commissioning DALI trước bằng DALI master tool (ví dụ DALI MultiMaster, Helvar Designer, hoặc tool của nhà sản xuất control gear) trước khi cấu hình DIP switch địa chỉ/group trên SR-2421-MT2.

50mA đủ cấp cho tối đa 25 DALI control gear (theo IEC 62386, mỗi gear tiêu thụ tối đa 2mA từ bus PS). Trong thực tế, dự án dưới 20 gear thường an toàn dùng PS nội bộ mà không cần tính toán phức tạp. Khi bus có hơn 25 gear, hoặc có thêm DALI input device (button, sensor) cũng tiêu thụ dòng từ bus PS, cần đo tổng dòng bus và lắp DALI PS ngoài nếu vượt 45mA (nên để buffer 10%). Khi dùng DALI PS ngoài, tắt DALI PS nội bộ để tránh xung đột nguồn trên bus.

Hai thiết bị giải quyết bài toán khác nhau hoàn toàn. SR-MT9041A-D là dimmer trailing edge cho tải LED trực tiếp (không qua driver DALI), lắp trong hộp điện âm tường, phù hợp nhà ở và không gian không có hạ tầng DALI. SR-2421-MT2 là converter Matter sang DALI/0-10V cho hạ tầng chiếu sáng chuyên nghiệp đã có control gear DALI hoặc driver 0/1-10V, lắp trong tủ điện DIN rail, phù hợp thương mại, văn phòng và dự án hospitality. Nếu hệ thống không có DALI bus và không có 0/1-10V driver, SR-MT9041A-D là lựa chọn đúng.
