Lunatone DALI-2 PS Nguồn Cấp Bus DALI-2 Certified Cho Hệ Thống Chiếu Sáng Thương Mại
Mỗi hệ thống DALI-2 đều cần ít nhất một thứ: nguồn cấp bus. Không có DALI bus power supply đúng chuẩn, toàn bộ driver, sensor và input device trên bus không hoạt động được. Lunatone DALI-2 PS (Art.Nr. 24033444) giải quyết bài toán này bằng module DIN rail compact, DALI-2 certified, có thêm test button và bus monitoring.

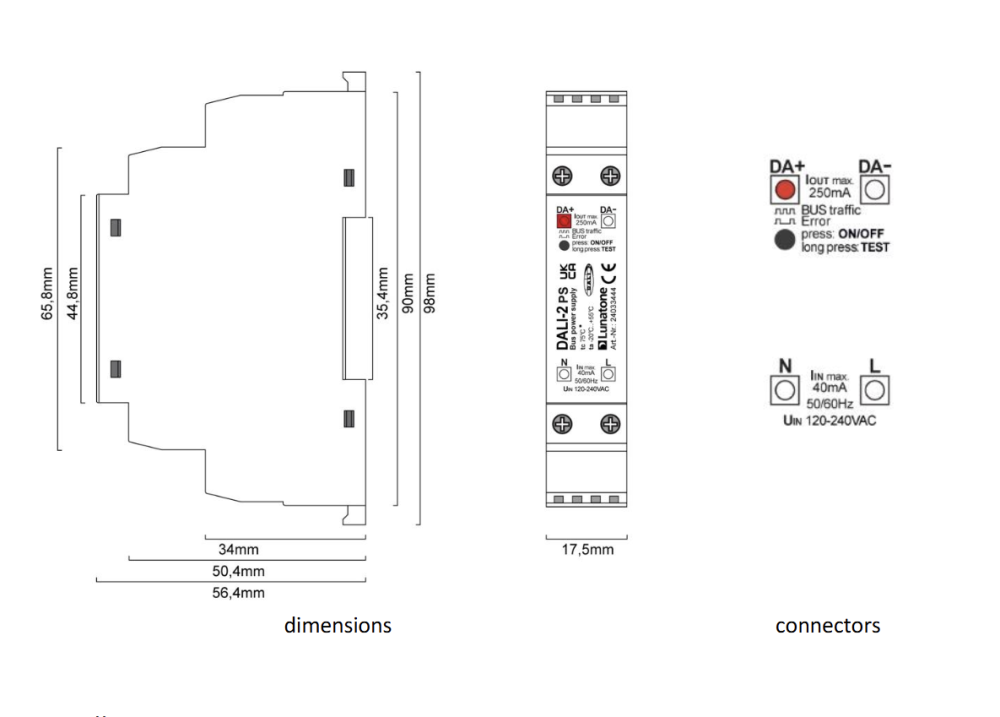

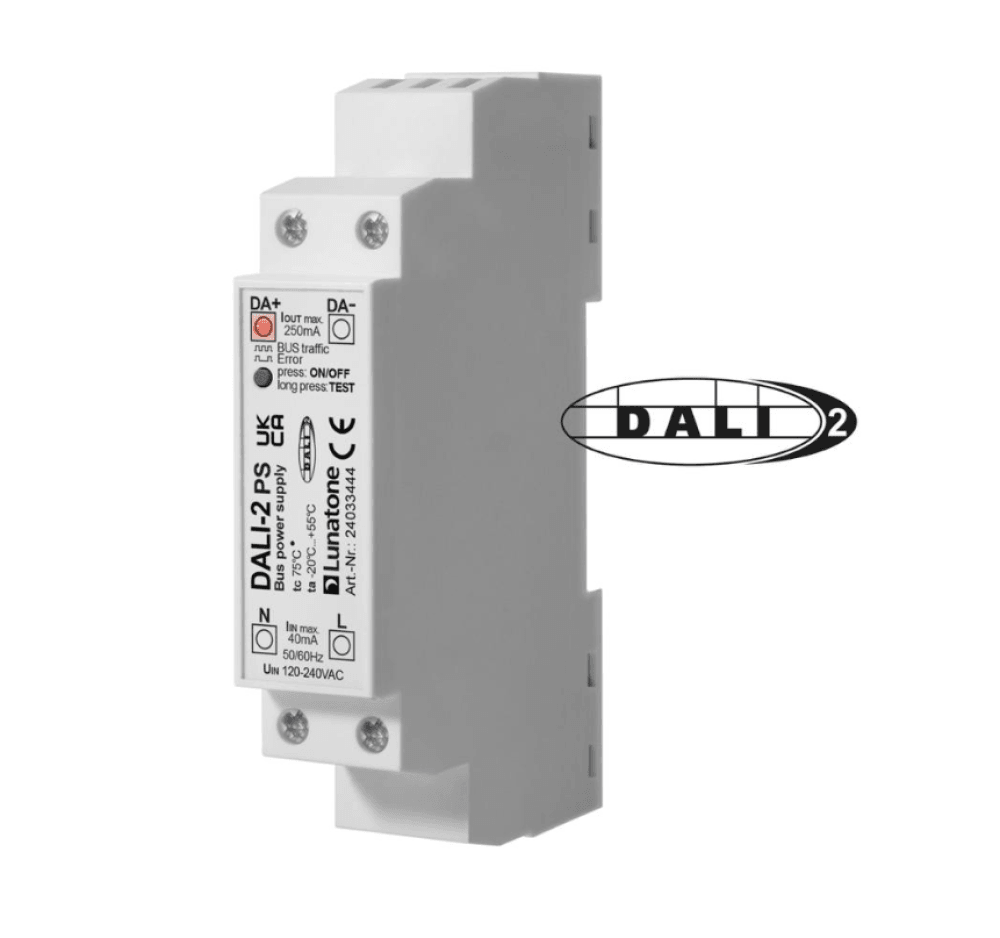

Lunatone DALI-2 PS là DALI bus power supply unit, nhận AC 120-240VAC và cấp nguồn 12-20.5VDC cho DALI bus với dòng đảm bảo 200mA (tối đa 250mA). Đủ cho một DALI line đầy đủ 64 thiết bị tiêu chuẩn. Kích thước 98x17.5x56mm (1U DIN rail), phù hợp tủ điện tiêu chuẩn.

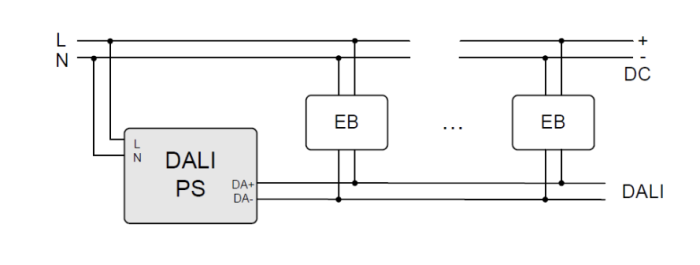

Vai trò trong hệ sinh thái DALI-2
DALI-2 PS là nguồn cấp cho bus DALI-2, cung cấp điện áp và dòng điện để:
- DALI-2 driver và ballast nhận lệnh và vận hành
- DALI-2 sensor và input device (nếu bus-powered) lấy nguồn hoạt động
- Tín hiệu DALI-2 truyền ổn định trên toàn bus
Trong hệ thống không có Application Controller tích hợp PSU (ví dụ Helvar 9XX có built-in DALI PSU), DALI-2 PS bên ngoài là phụ kiện bắt buộc.
Lưu ý quan trọng: DALI KHÔNG phải SELV (Safety Extra Low Voltage). Dù tín hiệu DALI chỉ là 12-20V, thiết bị kết nối vào bus DALI chỉ có basic insulation. Tất cả dây DALI phải đi theo tiêu chuẩn dây mains potential, không được đi chung với mạch SELV.
Test button: commissioning không cần phần mềm
Test button trên mặt thiết bị cho phép kiểm tra đấu dây DALI ngay tại công trình mà không cần PC hay phần mềm:
- Nhấn ngắn lần 1: gửi RECALL MAX BROADCAST, tất cả đèn sáng tối đa, LED đỏ nháy
- Nhấn ngắn lần 2: gửi BROADCAST OFF, tất cả đèn tắt, LED sáng thường
- Nhấn dài: chạy test sequence on/off/dimming cho tất cả đèn, LED nháy liên tục trong quá trình test
Đây là tính năng thực tế giúp kiểm tra nhanh khi vừa hoàn thành đấu dây, không cần mang laptop ra công trường chỉ để test ON/OFF.
LED indicator đọc trạng thái hệ thống ngay tại tủ điện
| LED trạng thái | Ý nghĩa |
|---|---|
| Sáng thường | Vận hành bình thường |
| Nháy 50% duty cycle | Test sequence đang chạy |
| Nháy 90% duty cycle | Overload hoặc ngắn mạch trên bus |
Phân biệt ngắn mạch (nháy 90%) với test sequence (nháy 50%) bằng mắt thường từ khoảng cách vài mét.
Bus monitoring qua DALI-Cockpit

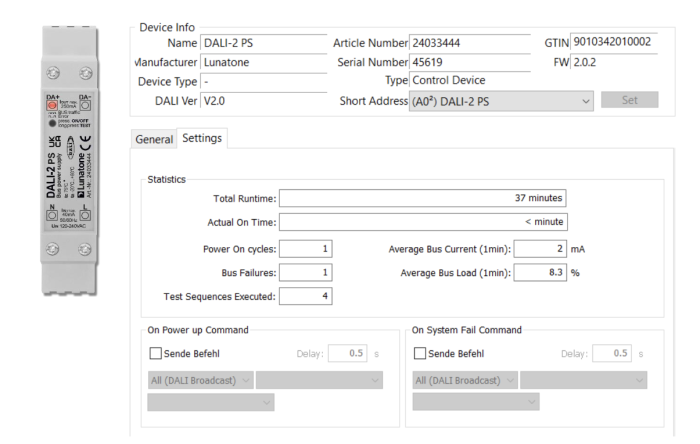

Kết nối DALI-Cockpit (phần mềm miễn phí của Lunatone) qua DALI USB interface để đọc:
- Total runtime và active time
- Power cycles (số lần bật nguồn)
- Bus system errors
- Average bus current (mA)
- Average bus load (%)
Từ màn hình DALI-Cockpit còn cấu hình được lệnh Power On và System Failure: thiết lập lệnh DALI tự động gửi sau khi bật điện hoặc sau khi hệ thống phục hồi từ lỗi (delay 0-25s, broadcast hoặc individual/group address).
Lưu ý thiết kế DALI bus
Quy tắc dự phòng 30%: Tổng dòng tiêu thụ của tất cả thiết bị trên bus nên nhỏ hơn 1.3 lần tổng dòng đảm bảo của PSU. Với DALI-2 PS (200mA đảm bảo): tổng dòng thiết bị nên dưới 153mA (200 / 1.3). Dự phòng này bù cho terminal resistance, chiều dài cáp và dòng cao trong quá trình addressing.
Voltage drop: Không được vượt 2V trên toàn chiều dài bus ở tải tối đa. Với dây 1.5mm², max 300m. Với dây nhỏ hơn, cần tính toán lại.
Topology: Line, Tree hoặc Star đều được phép. Không cần dây đặc biệt, dùng dây cài đặt điện thấp áp thông thường.
Khi nào nên / không nên chọn Lunatone DALI-2 PS
Nên chọn khi:
- Hệ thống DALI-2 cần PSU độc lập bên ngoài (controller không có built-in PSU, hoặc cần PSU riêng cho từng subnet)
- Cần DALI-2 certified PSU cho hồ sơ thầu hoặc audit
- Muốn bus monitoring và cấu hình power-on command từ PSU
- Cần dải điện áp vào rộng (120-240VAC) cho công trình quốc tế
Không nên chọn khi:
- Hệ thống đã có Application Controller tích hợp DALI PSU đủ công suất (Helvar 9XX, UIT IOT MAC1XX) và không cần PSU thêm
- Chỉ cần PSU đơn giản, rẻ hơn, không cần bus monitoring hay DALI-2 certification riêng.
Kết luận
Lunatone DALI-2 PS là lựa chọn tin cậy cho DALI bus power supply trong hệ thống thương mại: DALI-2 certified, test button commissioning, LED indicator rõ ràng và bus monitoring qua DALI-Cockpit. Form factor 1U DIN rail compact phù hợp tủ điện tiêu chuẩn, dải vào 120-240VAC cho phép dùng toàn cầu. KNXStore phân phối Lunatone DALI-2 PS và tư vấn sizing PSU cho hệ thống DALI-2.
