Một câu hỏi lặp lại ở hầu hết dự án có hệ VRV/VRF: dùng bảng điều khiển có dây theo máy, đổi sang smart thermostat điều khiển qua app, hay đầu tư hẳn gateway tích hợp vào KNX/BMS? Mỗi lựa chọn kéo theo chi phí thiết kế, thời gian lắp đặt và khả năng mở rộng khác nhau, và chọn sai ngay từ đầu thường phải làm lại toàn bộ phần đấu nối.
Thermostat là gì, và vì sao công trình VRV/VRF không thể dùng chung một loại cho mọi quy mô? Bài này so sánh 4 giải pháp đang triển khai thực tế tại KNXStore, chỉ rõ khi nào nên dùng loại nào, để đội thiết kế chốt phương án ngay từ bản vẽ đầu tiên thay vì thử sai ngoài công trình.

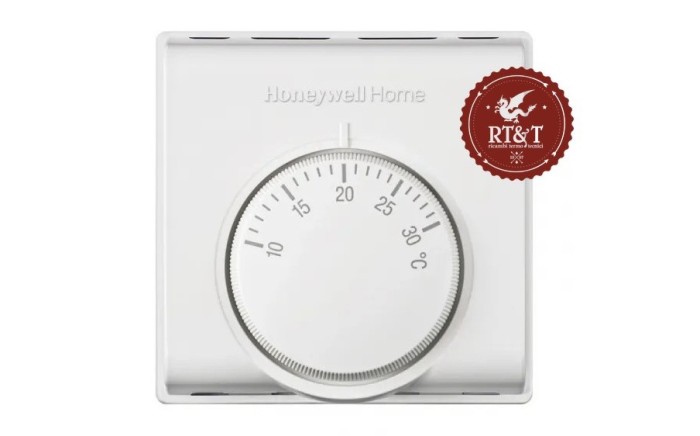

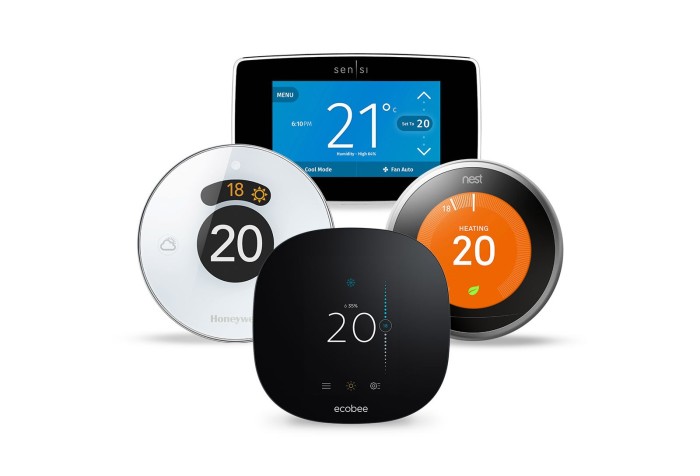

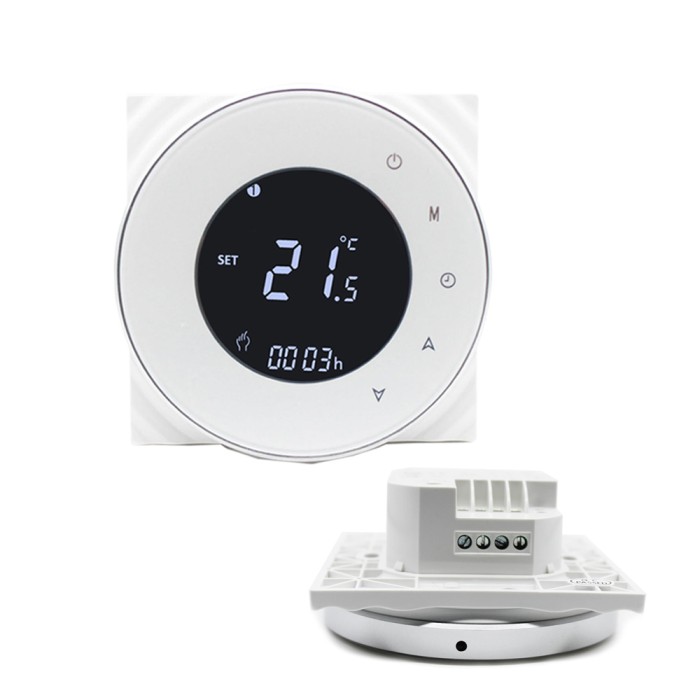

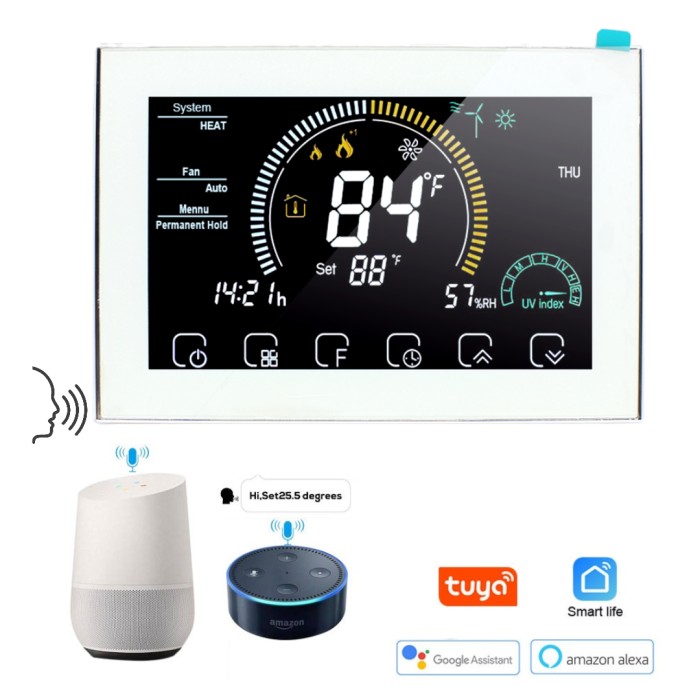

Thermostat là thiết bị đo nhiệt độ không khí trong phòng và tự động ra lệnh bật/tắt hệ thống điều hòa để giữ nhiệt độ ở mức đã cài đặt, nhờ cơ chế so sánh liên tục giữa nhiệt độ đo được và setpoint. Với công trình dân dụng và thương mại, thermostat còn đóng vai trò điểm giao tiếp giữa người dùng, hoặc giữa hệ BMS, với dàn lạnh, chứ không đơn thuần là một cảm biến nhiệt độ gắn tường.
Bốn giải pháp điều khiển điều hòa phổ biến cho công trình VRV/VRF
Không có một loại thermostat nào phù hợp cho mọi dự án. Bốn nhóm giải pháp dưới đây khác nhau ở mức độ tích hợp, không chỉ khác ở giá thiết bị.
Bảng điều khiển có dây theo máy

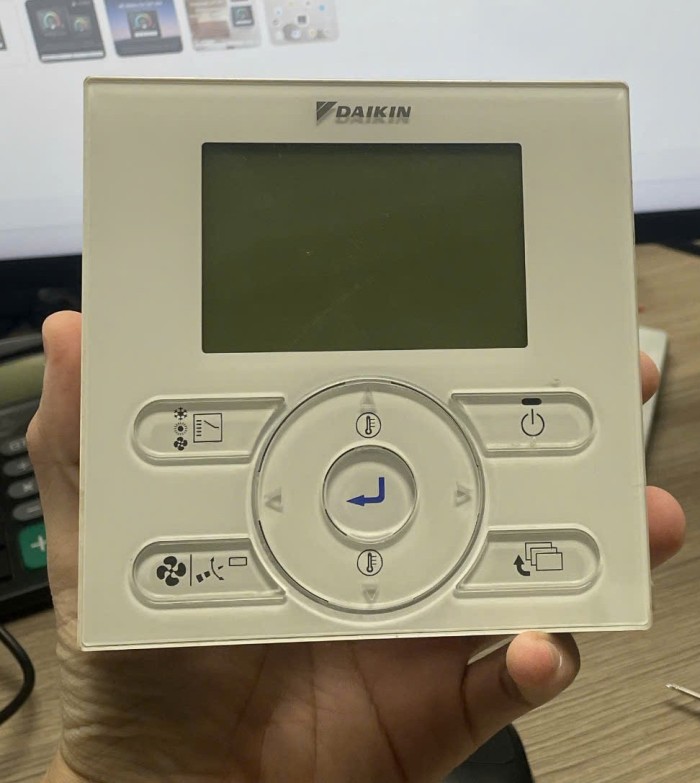

Đây là lớp điều khiển đơn giản nhất: bảng điều khiển đấu dây trực tiếp vào dàn lạnh qua cáp tín hiệu độc quyền của hãng, không qua bất kỳ lớp gateway hay hệ thống tự động hóa nào. BRC1E63 là ví dụ điển hình cho Daikin VRV và SkyAir, màn hình LCD, lập lịch theo tuần, giới hạn nhiệt độ min/max, theo dõi tiêu thụ điện ngay trên bảng.
![[NEW] Bảng điều khiển điều hoà Daikin có dây - BRC1E63](https://knxstore.vn/assets/image/product/new-bang-dieu-khien-dieu-hoa-daikin-co-day-brc1e63.jpg)
Hạn chế lớn nhất là chỉ dùng được đúng hãng và đúng dòng máy, BRC1E63 chỉ tương thích Daikin VRV/SkyAir, và không có đường nào để tích hợp vào hệ hệ thống điều hòa VRV/VRF tổng thể của công trình sau này nếu chủ đầu tư muốn nâng cấp. Phù hợp nhất với dự án thay thế bảng điều khiển cũ đã hỏng, hoặc công trình nhỏ không có kế hoạch tích hợp tự động hóa.
Smart thermostat Matter thay thế trực tiếp bảng điều khiển cũ

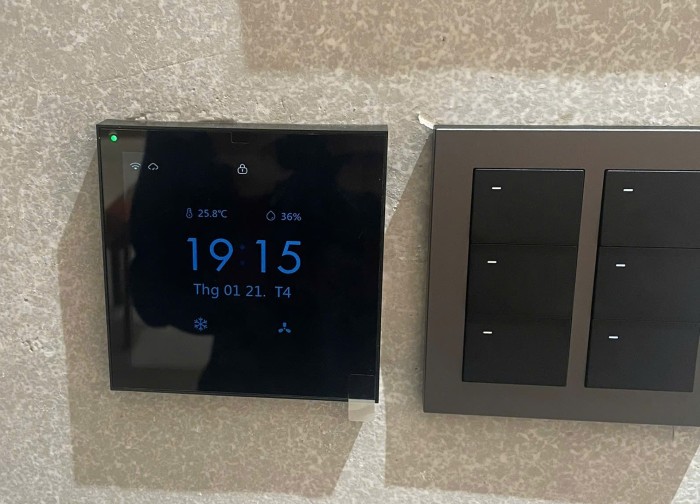

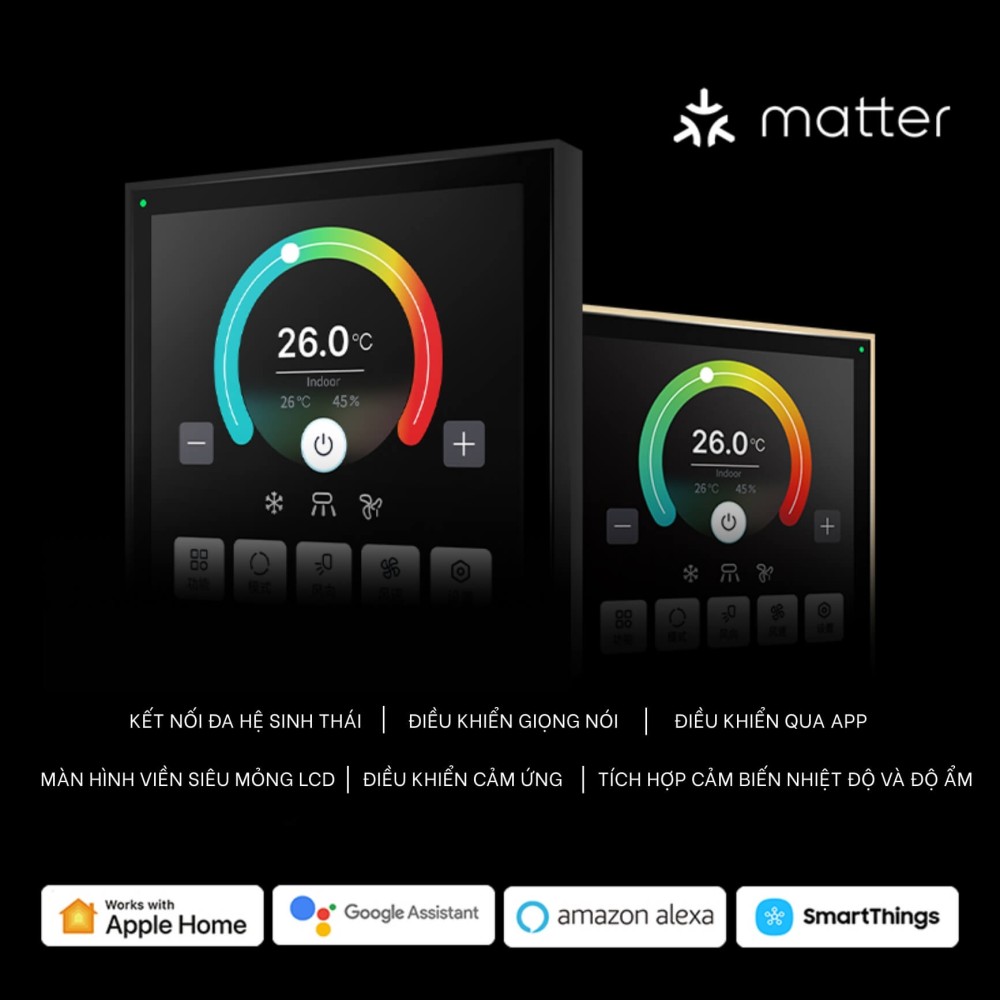

81MTAC01 là dòng bảng điều khiển Matter Wi-Fi, cắm thay thế trực tiếp bảng điều khiển có dây cũ, dùng đúng cổng tín hiệu sẵn có trên dàn lạnh, không cần đi thêm dây, không cần hub Thread hay Zigbee riêng.
Điểm dễ nhầm nhất khi chọn thiết bị: 81MTAC01 không phải một sản phẩm dùng chung cho mọi máy lạnh, mà chia thành nhiều model riêng biệt, mỗi model chỉ khớp đúng 1 loại cổng của 1 hãng. Cắm sai model, bảng điều khiển không nhận được tín hiệu từ dàn lạnh dù đã cắm đúng vị trí vật lý.
| Hãng máy lạnh | Cổng tín hiệu trên dàn lạnh | Model 81MTAC01 tương ứng |
|---|---|---|
| Daikin | P1/P2 | 81MTAC01-DAI |
| Mitsubishi Electric | CN105 | 81MTAC01-MIT |
| Mitsubishi Heavy Industries | A1/B1 | 81MTAC01-MHI |
| Samsung | R1/R2 | 81MTAC01-SAM |
| Panasonic | R1/R2 | 81MTAC01-PAN |
| Gree | A1/B1, P1/P2 hoặc CN2 | 81MTAC01-GREE |
| Fujitsu | R/W/B | 81MTAC01-FUJ |
| Hisense | CN18 | 81MTAC01-HIS |
| Hitachi | A/B | 81MTAC01-HIT |
| Toshiba | U1/U2 | 81MTAC01-TOS |
| Haier | P/Q | 81MTAC01-HAI |
| Midea | X1/X2, CN40 hoặc CN20 | 81MTAC01-MID |
Điểm khác biệt so với bảng có dây thông thường là giao tiếp 2 chiều: app biết được trạng thái thực tế của máy lạnh (đang chạy, nhiệt độ phòng, mode), không chỉ gửi lệnh một chiều như bảng cơ hay remote hồng ngoại. Thiết bị chạy Matter over Wi-Fi, kết nối trực tiếp với Apple Home, Google Home, Amazon Alexa, Samsung SmartThings.
Với dự án dùng nhiều dòng máy lạnh khác hãng trong cùng công trình, cần chọn đúng model cho từng dàn lạnh thay vì mua chung một mã, có thể tham khảo thêm giải pháp Matter Thread cho điều hòa đa thương hiệu và hướng dẫn sử dụng thermostat Matter Wi-Fi 81MTAC01 để nắm quy trình cấu hình cụ thể. Phù hợp với căn hộ, nhà phố, hoặc công trình cần smart hóa nhanh mà không đục tường thay đổi hạ tầng dây.
KNX Thermostat Panel kết hợp gateway, giải pháp cho zone control cấp phòng
Đây là kiến trúc 2 lớp, bắt buộc phải có đủ cả hai thì mới vận hành được, thiếu một trong hai thì panel chỉ hiển thị nhiệt độ chứ không điều khiển được máy lạnh. Lớp 1 là thermostat panel gắn trong phòng, lớp 2 là gateway dịch lệnh từ panel sang đúng giao thức của hãng máy lạnh đang dùng.

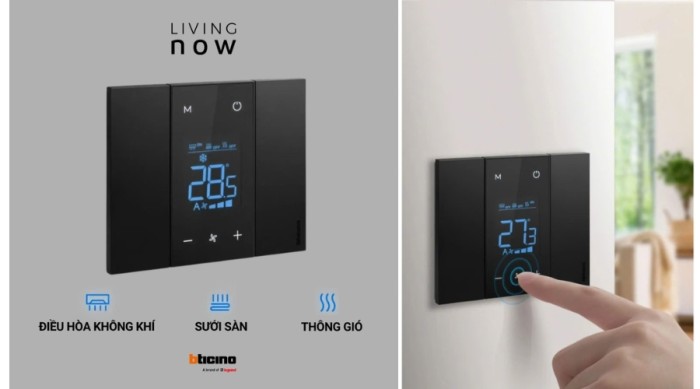

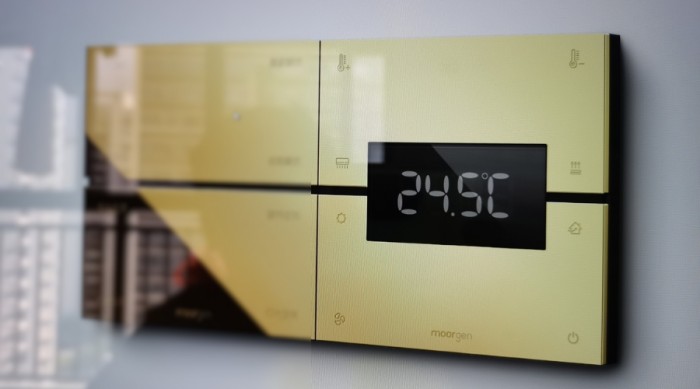

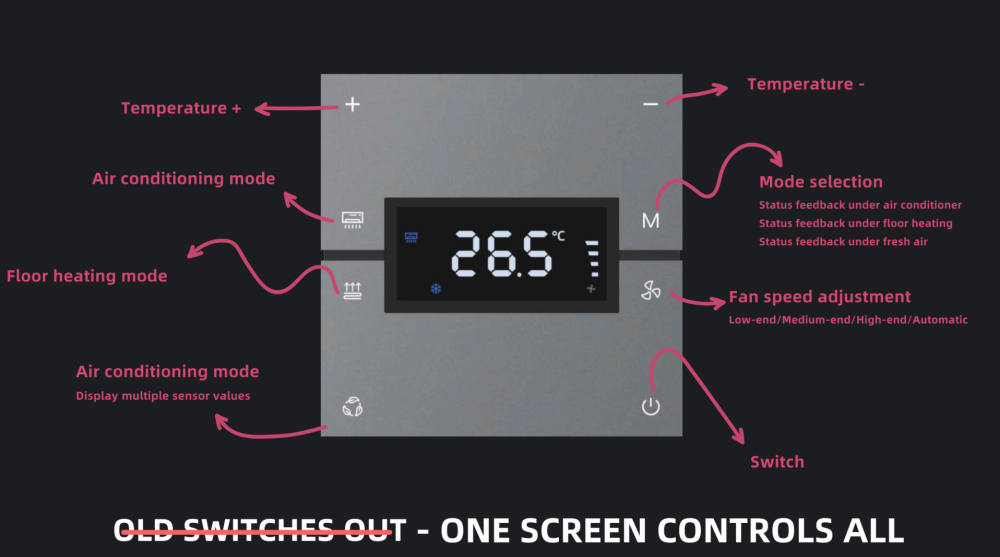

Lớp 1, thermostat panel: đọc nhiệt độ và gửi lệnh dưới dạng telegram KNX chuẩn lên bus. KTEX8W-M của Kanonbus là ví dụ tiêu biểu, điều khiển đồng thời máy lạnh, sàn nhiệt và thông gió trên cùng một mặt bảng. Catalog KNX còn có các dòng panel từ Moorgen (thiết kế Swiss, thiết kế Steve Leung) và Bticino (dòng Living Now), phù hợp khi công trình cần đồng bộ ngoại hình panel với công tắc và ổ cắm cùng dòng sản phẩm.
Lớp 2, gateway: panel ở lớp 1 không tự nói được ngôn ngữ điều khiển riêng của từng hãng máy lạnh, nên bắt buộc phải ghép đúng gateway. Chọn theo nhu cầu thực tế của dự án: KAC002 nếu chỉ cần điều khiển qua KNX TP thuần túy. KAC005 nếu cần thêm app điều khiển từ điện thoại, điều khiển giọng nói, hoặc cần đưa dữ liệu vào hệ BMS qua BACnet/IP. KAC008 nếu dự án cần đồng thời cả KNX và Modbus RTU/RS232 cho hệ thống bên thứ ba.
Vì đây là kiến trúc phức tạp nhất trong 4 giải pháp, và không phải công trình nào cũng cần zone control ở cấp từng phòng, nên tham khảo kỹ thiết kế zone control nhiệt độ từng phòng bằng thermostat KNX và KAC00X trước khi đưa vào bản vẽ. Bài đó phân tích rõ khi nào nên đầu tư, khi nào chỉ cần bộ điều khiển trung tâm chung là đủ, và cách chọn đúng phiên bản gateway theo hãng máy lạnh cụ thể (gồm cả KAC001, phiên bản không có cổng KNX TP vật lý, chỉ phù hợp khi dự án đã có sẵn backbone KNX IP).
Gateway tích hợp vào hệ BMS/SCADA cho công trình lớn

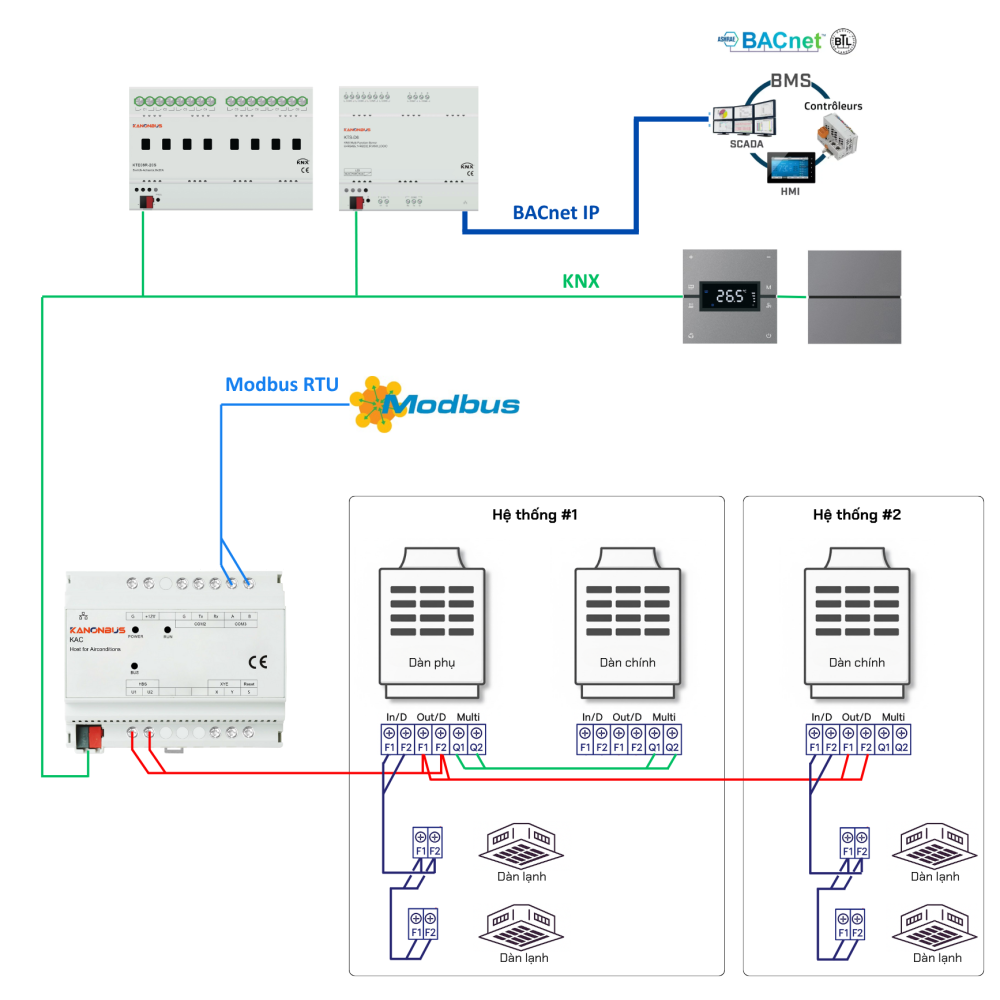

Trong tòa nhà văn phòng, khách sạn quy mô lớn, điều hòa thường được quản lý tập trung từ phòng kỹ thuật thay vì dùng panel tại từng phòng. KAC008 tích hợp đồng thời KNX, Modbus RTU, BACnet/IP và RS232 trong một thiết bị, phù hợp dự án cần đưa dữ liệu điều hòa vào cả hệ KNX lẫn hệ quản lý tòa nhà bên thứ ba.
Với dự án chỉ cần xuất tín hiệu Modbus/BACnet mà không cần lớp KNX, có thể xem thêm cách giao tiếp Modbus với điều hòa Daikin VRV/VRF qua KAC00X, hoặc chọn gateway Intesis nếu hệ thống máy lạnh không dùng kiến trúc Kanonbus. Phù hợp với khách sạn, chung cư thương mại cần fault monitoring tự động và điều khiển tập trung.
Bảng so sánh nhanh 4 giải pháp
| Tiêu chí | Có dây VRV (BRC1E63) | Smart thermostat Matter (81MTAC01) | KNX Panel + Gateway KAC002/005/008 | Gateway BMS (KAC008) |
|---|---|---|---|---|
| Kết nối trực tiếp vào AC | Có, dây độc quyền hãng | Có, cổng riêng theo từng hãng (12 model) | Không, cần gateway riêng | Không, gateway trong tủ điện |
| Điều khiển từ xa qua app | Không | Có, Matter | Có, qua KNX | Có, qua BMS |
| Zone control cấp từng phòng | Không | Không | Có | Tùy thiết kế hệ thống |
| Tích hợp KNX/BMS | Không | Không | Có (KNX) | Có (Modbus, BACnet, KNX) |
| Đấu nối, lắp đặt | Tự lắp được | Tự lắp được | Cần kỹ thuật viên KNX | Cần kỹ thuật viên hệ thống |
| Phù hợp nhất khi | Thay bảng cũ, dự án nhỏ | Smart hóa nhanh, ít thay đổi hạ tầng | Công trình từ 4-5 phòng trở lên, cần cá nhân hóa nhiệt độ | Tòa nhà, khách sạn cần quản lý tập trung |
Lưu ý: KAC008 xuất hiện ở cả cột 3 và cột 4 vì đây là gateway duy nhất trong dòng KAC00X đủ cả cổng KNX TP lẫn Modbus RTU/RS232, nên dùng được cho cả 2 vai trò, ghép với panel để làm zone control cấp phòng, hoặc chạy độc lập làm gateway BMS. Đây là cùng 1 thiết bị, không phải 2 sản phẩm khác nhau.
Nên chọn giải pháp nào theo quy mô công trình
Quyết định đúng phụ thuộc vào 2 yếu tố: quy mô công trình và mức độ tích hợp đã có sẵn, không phải chọn theo thiết bị đang được quảng cáo nhiều nhất.
Với dự án chỉ cần thay bảng điều khiển hỏng, hoặc công trình nhỏ không có kế hoạch mở rộng hệ tự động hóa, bảng có dây theo máy vẫn là lựa chọn nhanh và ít rủi ro đấu nối nhất. Ngược lại, nếu công trình đã hoặc sẽ có hệ thống KNX cho chiếu sáng, rèm cửa, an ninh, đầu tư KNX panel + gateway ngay từ đầu giúp toàn bộ hệ thống chạy trên cùng một lớp điều khiển, tránh phải quản lý song song nhiều app rời rạc cho từng hạng mục.
Với công trình đã dùng điều hòa đa thương hiệu hoặc chủ đầu tư ưu tiên tốc độ triển khai hơn tích hợp sâu, smart thermostat Matter là điểm cân bằng hợp lý: cắm là chạy, không cần đục tường, vẫn điều khiển được qua app quen thuộc. Còn với tòa nhà thương mại có phòng kỹ thuật vận hành tập trung, gateway BMS gần như là yêu cầu bắt buộc chứ không phải tùy chọn, vì phòng kỹ thuật cần nhìn thấy tình trạng lỗi và tiêu thụ của toàn bộ dàn lạnh trên một màn hình duy nhất.
Vị trí lắp đặt ảnh hưởng thế nào đến độ chính xác của thermostat
Vị trí lắp thermostat quyết định trực tiếp độ chính xác của phép đo, bất kể là loại nào trong 4 giải pháp trên. Sai vị trí khiến hệ điều khiển bật/tắt sai thời điểm dù phần cứng và cấu hình đều đúng.
Nguyên tắc thực tế cần áp dụng khi thi công: lắp cách mặt đất khoảng 1,4 đến 1,5m, ở vị trí đại diện cho nhiệt độ trung bình cả phòng. Tường bên trong luôn tốt hơn tường ngoài vì ít bị ảnh hưởng bởi nhiệt độ môi trường ngoài trời. Tránh vị trí bị ánh nắng chiều chiếu trực tiếp, tránh gần cửa ra vào hoặc cửa sổ hay mở, và tuyệt đối không lắp ngay dưới miệng gió điều hòa, vì khi đó thermostat đo nhiệt độ luồng khí thổi ra thay vì nhiệt độ thực của phòng.
Với dự án lắp nhiều thermostat cùng lúc trên một tầng, nên khảo sát thực tế từng phòng trước khi chốt bản vẽ, vì cùng một tầng nhưng hướng nắng và luồng gió mỗi phòng có thể khác nhau đáng kể.
